Ваза Silky Crease - в режиме вазы с двумя стенками.

Я рад, что закончил конкурс вовремя!

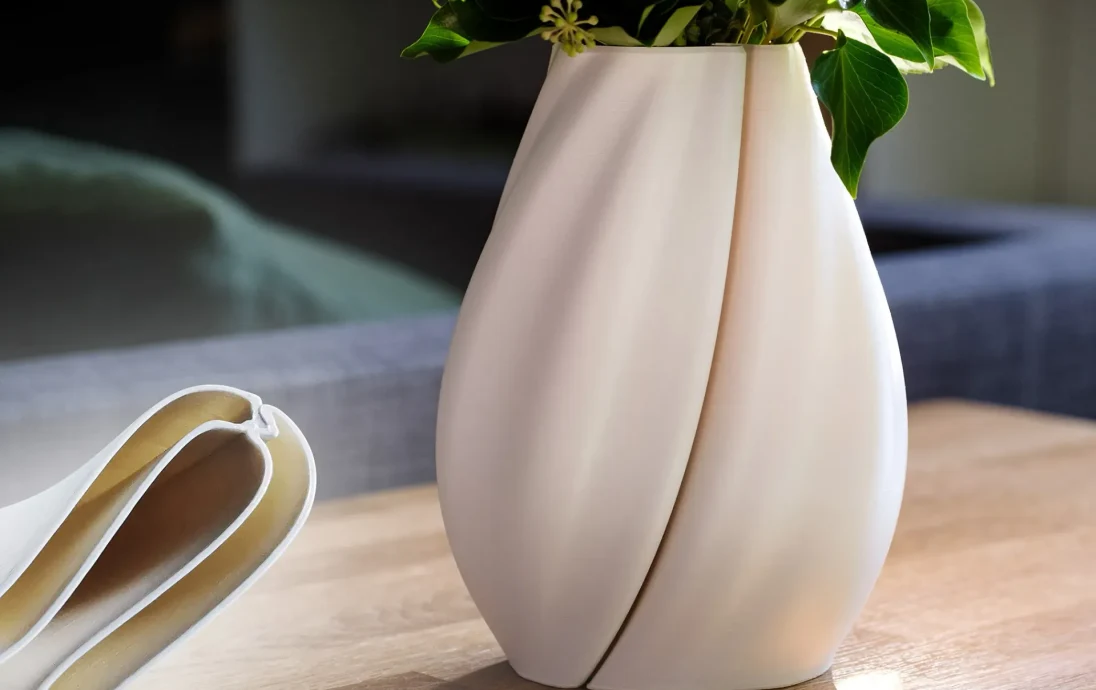

Я разработал вазу, которая не только имеет гладкий шелковистый вид, но и на которой можно печатать тремя разными способами, но при этом не обнаруживая явного шва.

Ваза имеет высоту 20 см, ширину примерно 15 см и глубину 10 см, но вы можете масштабировать ее по своему усмотрению.

01. Традиционный режим вазы
Первый вариант печати — традиционный режим вазы. Используйте для этого файл "_universal.stl". Здесь все довольно просто: включите режим «Спиральная ваза» и установите желаемое количество нижних слоев. Сделанный.

Как и в случае со всеми отпечатками в режиме вазы (особенно при печати с соплами 0,4 мм), я рекомендую немного увеличить ширину линии, а также множитель экструзии. Установка параметра «Перекрытие заполнения/периметра» примерно на 35 % также помогает обеспечи��ь полную герметизацию стен и нижних слоев.

Пример печати слева был выполнен с использованием волшебного PLA Metallic Emerald от 3D Джейка, а высота вазы была уменьшена до 14 см.
02. Обычная печать
Второй вариант печати — это регулярная печать с желаемым количеством периметров. В этом случае также используйте файл "_universal.stl". Просто не забудьте установить следующее.

Верхние слои: 0
Плотность заполнения: 0%
Положение шва: Совмещено
Обеспечить толщину вертикальной оболочки: выкл.

Если положение шва выровнено, слайсер автоматически разместит шов внутри одной из складок, как показано справа. Или, если хотите, вы можете нарисовать место шва самостоятельно. В любом случае, поместив шов внутри одной из двух складок, вы сможете красиво скрыть ее, если смотреть на вазу спереди.

Отключение опции «Обеспечить вертикальную толщину оболочки» не позволит слайсеру добавлять дополнительный материал вдоль внутренних стенок в наклонных областях.

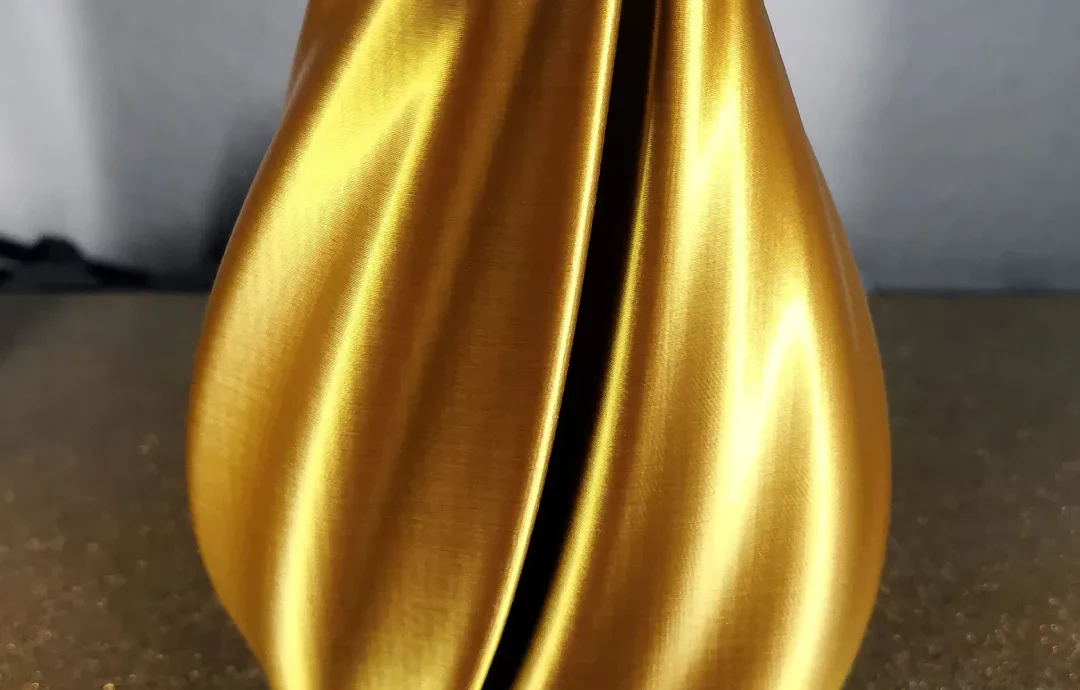

Пример печати справа был напечатан Prusament Viva la Bronze PLA, ваза уменьшена до высоты 14 см и имеет 3 периметра.

03. Ре��им вазы с двумя стенками

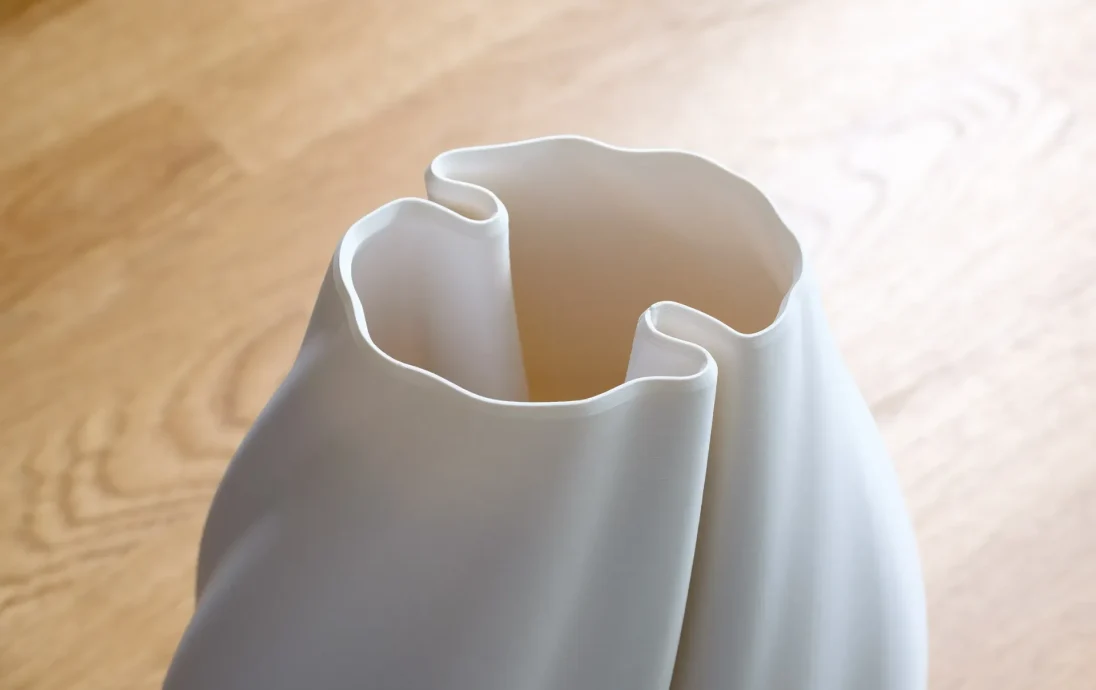

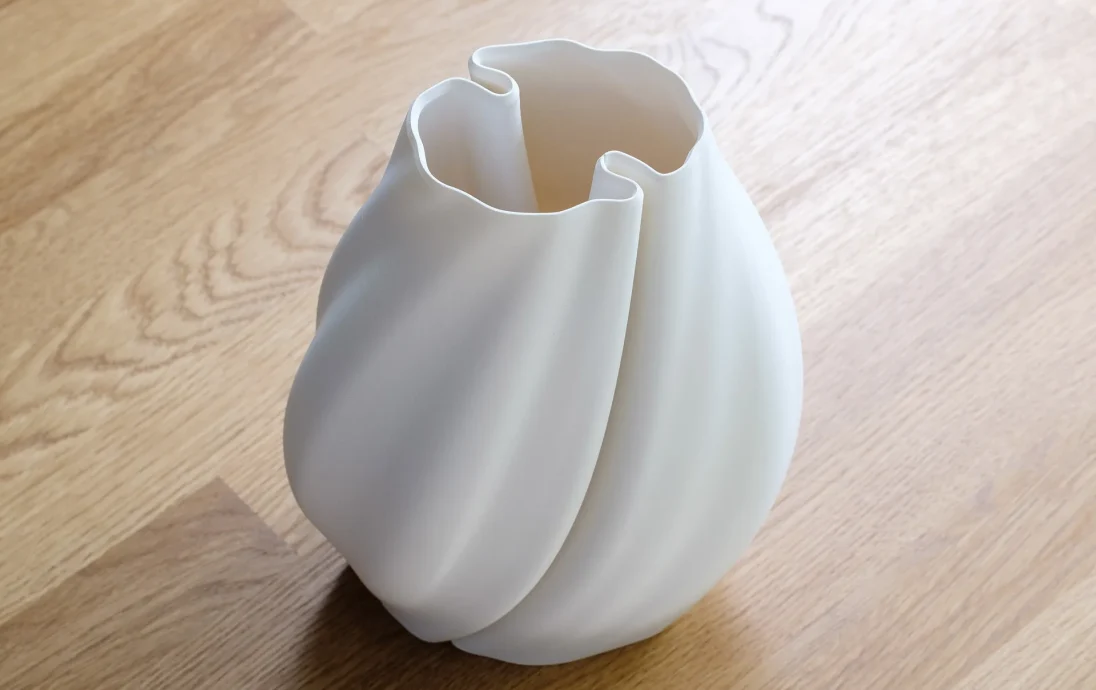

И в качестве третьего варианта печати я создал специальную модель ("_dualwall_vasemode.stl"), которая позволяет печатать дизайн в режиме вазы, но с двумя стенками.

Это может быть желательно, если вы хотите, чтобы ваза имела более толстый вид, но при этом имела преимущество последовательной и непрерывной экструзии. Это особенно интересно, если вы используете сопло диаметром 0,4 мм, но обнаруживаете, что обычный режим вазы приводит к тонким/хлипким отпечаткам. Наличие двух стен также снижает вероятность того, что ваза окажется негерметичной.

Этот дизайн также может быть интересен, если вы хотите поэкспериментировать с более полупрозрачными нитями и посмотреть, как свет проникает сквозь стены.

Хотя я тестировал эту модель только с соплом 0,4 мм и дальнейшие описанные настройки основаны на этом, конструкция должна работать и с соплом большего диаметра. Расстояние между двумя стенками 3 мм.

Сначала включите режим «Спиральная ваза», установите высоту слоя 0,2 мм, а нижних слоев — 5. Вы также можете печатать с другой высотой слоя, но убедитесь, что количество нижних слоев покрывает высоту не менее 1 мм. Все потому, что толщина дна в этой модели составляет ровно 1 мм. Масштабирование вазы вверх/вниз также может изменить толщину дна, так что будьте осторожны.

ОЧЕНЬ, ОЧЕНЬ ВАЖНО!

Чтобы распечатать эту модель, вам необходимо установить следующие параметры в разделе «Дополнительные» настройки печати.

Радиус закрытия зазора среза: 0 мм

Этот параметр очень важен, поскольку при значении по умолчанию (0,049 мм) слайсер обнаружит тонкий зазор, разделяющий стену (см. справа), и автоматически проигнорирует/закроет его, когда вы попытаетесь его разрезать. Как только вы установите радиус закрытия на 0 мм, слайсер будет правильно обрабатывать модель и генерировать непрерывную спиральную траекторию.

Дополнительно я настоятельно рекомендую увеличить множитель экструзии примерно на 0,05. Поэтому, если ваш обычный множитель экструзии установлен на 1,0, установите его на 1,05. Это обеспечит правильное перекрытие периметров стены внутри зазора. Кстати. Я специально придал зазору такую ​​заостренную форму, потому что в ходе своих тестов я обнаружил, что по сравнению с прямым срезом он надежно закрывает зазор и делает вазу ровной.
