Усиленная внутренняя система реле давления компрессора (...
Эта модель соответствует воссозданию, перепроектированию, усилению конструкции и оптимизации внутренней пластиковой системы реле давления воздушного компрессора, обычно используемой в обычных и универсальных реле давления бытовых и легких промышленных компрессоров.
Исходный компонент имеет широко известную критическую точку:
поломка механических упоров внутреннего кулачка, что приводит к:
Сбои в автоматическом отключении давления
Неустойчивый запуск
Небезопасная эксплуатация
Полная замена реле давления из-за отсутствия внутренних запчастей.
Поскольку эти компоненты не продаются как запасные части, эта модель была разработана как функциональное и долговечное решение.

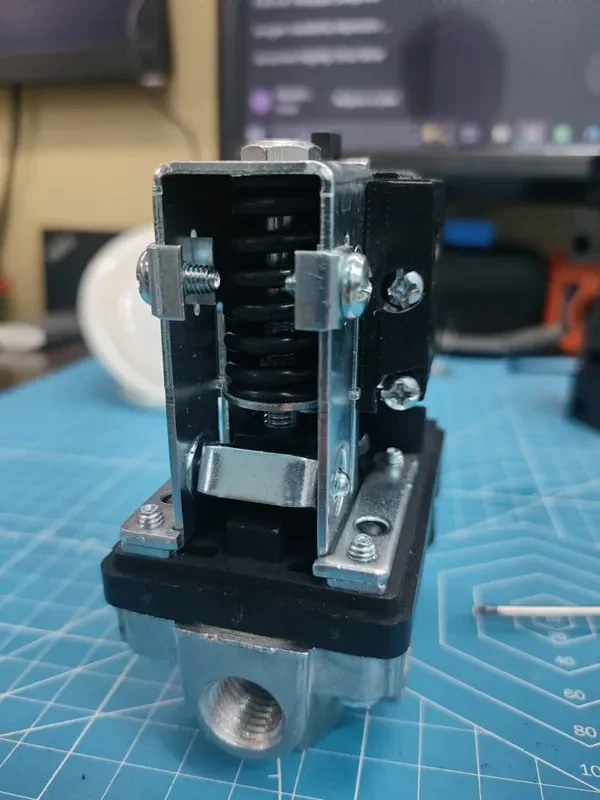

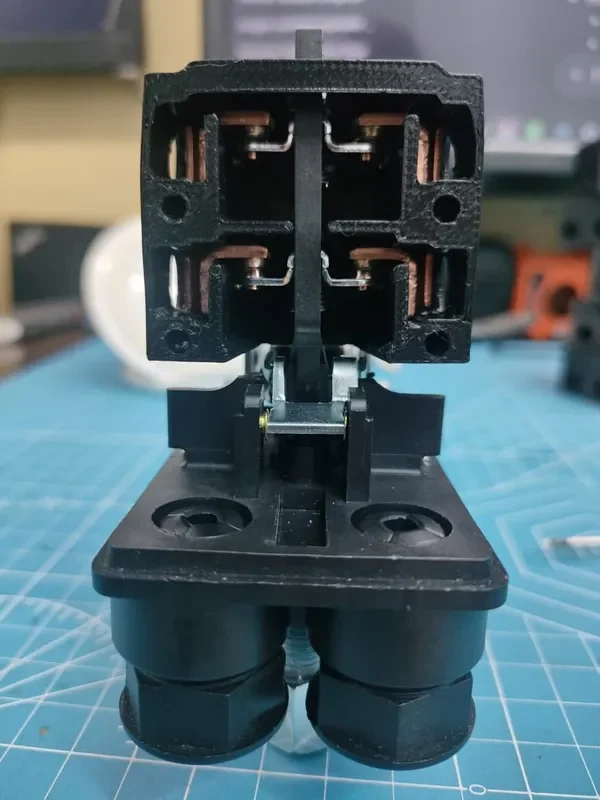

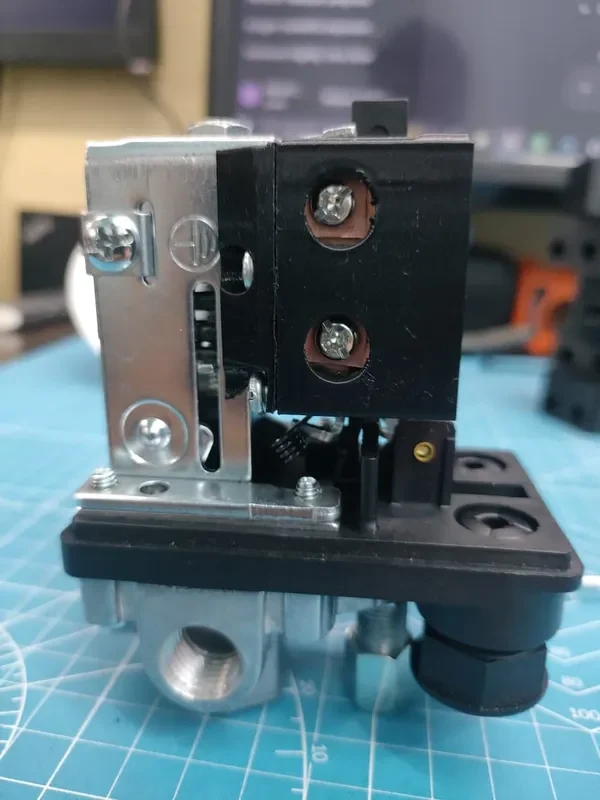

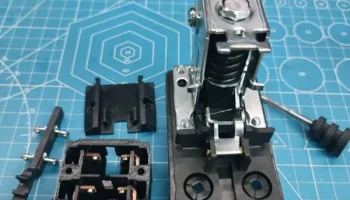

Процесс разработки и валидации (см. фото 1)
Этот проект является результатом реального процесса обратного проектирования, который включал в себя:
Полная разборка оригинального прессостата.
Точное измерение размеров всех деталей.
Анализ механических напряжений и точек разрушения
Несколько версий напечатаны и оценены
Сборка, вождение и дорожные испытания

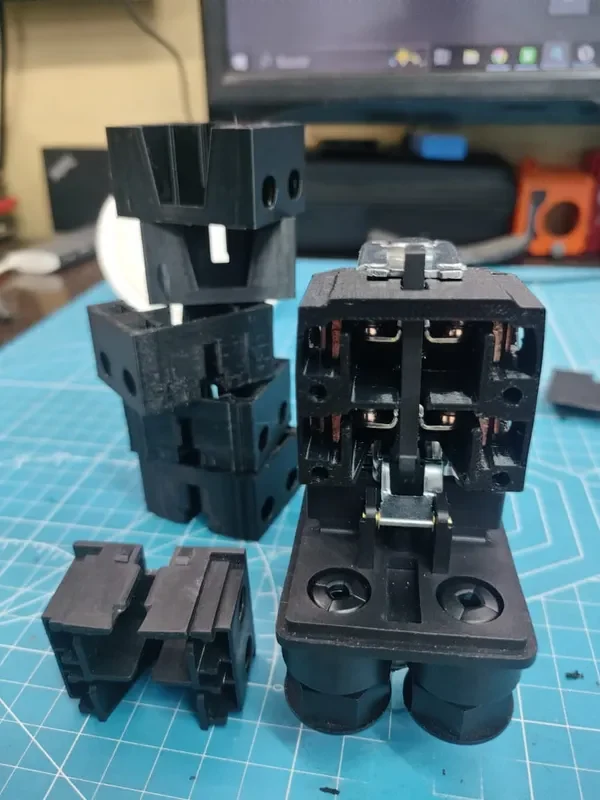

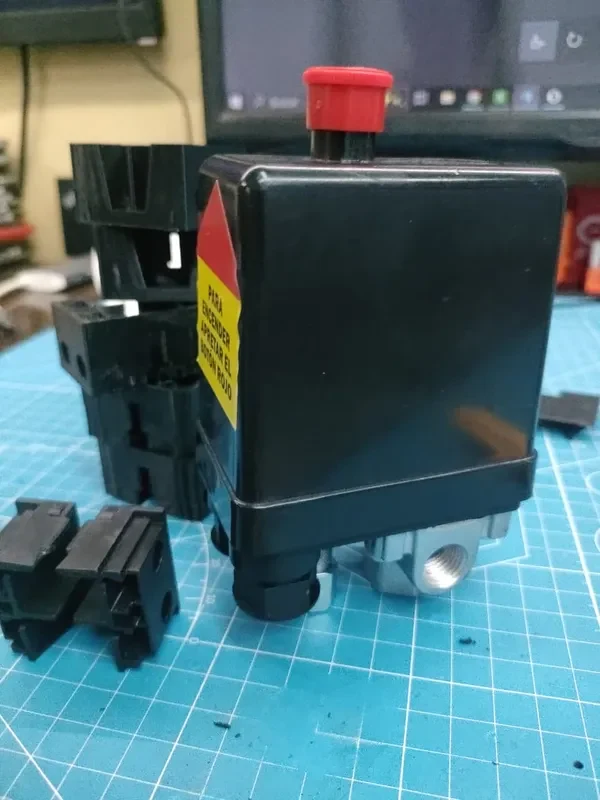

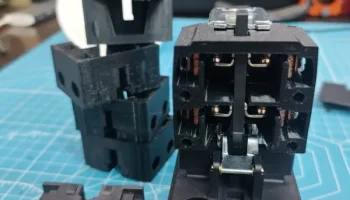

На фото 1 вы можете увидеть разные итерации компонента, используемые для валидации:
Кэм-туры
механические упоры
Структурная толщина
Поведение при усилии
В каждую версию вносились улучшения до достижения окончательного дизайна.
Редизайн и улучшения по сравнению с исходным компонентом
Помимо воспроизведения исходной операции, данная модель включает в себя конструктивные улучшения, которых нет в заводской части:
[v] Усиление важных механических упоров
[v] Увеличение расхода материала в зонах высоких нагрузок
[v] Лучшее распределение усилий
[v] Устранение повторяющихся хрупких точек
[v] Геометрия, оптимизированная для аддитивного производства
[v] Повышенная устойчивость к вибрациям
Принцип работы прессостата не изменен, но долговечность узла значительно увеличена.
Улучшенная механическая система крепления (винты М3)
Ключевым усовершенствованием, включенным в эту конструкцию, является система винтового крепления, которой не было в исходном компоненте.
В комплект входят 4 точки крепления.
Предназначен для метрических винтов M3.
Гайки не используются из-за крайнего ограничения внутреннего пространства.
Техническая деталь якоря
Диаметр отверстия: 2,70 мм
Этот диаметр позволяет:
Пройти самца М3
Генерация нити непосредственно на печатном материале
Рекомендуется:
Ручная резьба с наружной резьбой M3.
Используйте винты M3 подходящей длины.
Не превышайте момент затяжки
Эта система гарантирует:
[v] Прочная фиксация.
[v] Правильное выравнивание
[v] Легкая разборка
[v] Повышенная структурная жесткость всей конструкции
Что включает в себя модель?
Дизайн воспроизводит и усиливает:
Привод камеры
Механические ограничители хода
Внутренние направляющие
Опорные и скользящие поверхности
Критические области, подвергающиеся повторяющимся нагрузкам
Вся сборка подготовлена к непосредственной замене оригинального компонента.
Рекомендуемые материалы
Этот компонент работает в среде с:
Высокая температура окружающей среды
Отходящее тепло двигателя компрессора
Постоянные вибрации
Повторяющееся механическое воздействие
✅ Рекомендуемые материалы
АБС (настоятельно рекомендуется)
АСА
Нейлон/ПА
ПК Смесь
⚠��ЛА
Не рекомендуется для постоянного использования из-за низкой термической и механической стойкости.
Рекомендации по печати
Заполнение: 40-60 % или выше.
Периметры: минимум 3-4
Высота слоя: стандартная (рекомендуется 0,2 мм)
Ориентация: соблюдайте функциональную ориентацию модели.
Поддержка: минимальная или ненужная

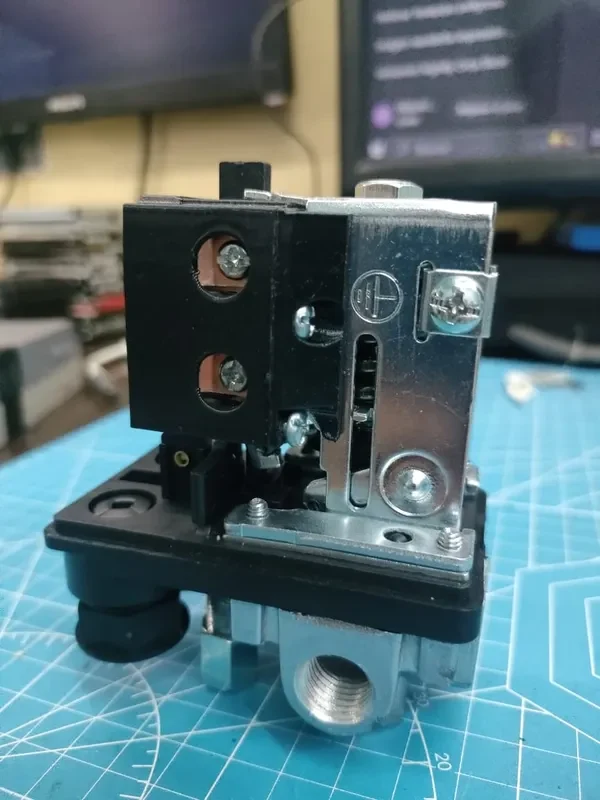

Сборка и совместимость
Совместим с обычными универсальными реле давления.
Прямая замена оригинальной внутренней системы
Никаких внешних модификаций не требуется
Восстанавливает полную работу реле давления
⚠ Важно: этот компонент является частью электрической системы, находящейся под давлением. Его установка должна выполняться при наличии достаточных технических знаний и предварительных эксплуатационных испытаний.
⚠ Отказ от ответственности/предупреждение
Данная конструкция предоставляется в качестве замены
