Подставка для девочки под кровать Икеа Кура

Источник:

www.printables.com

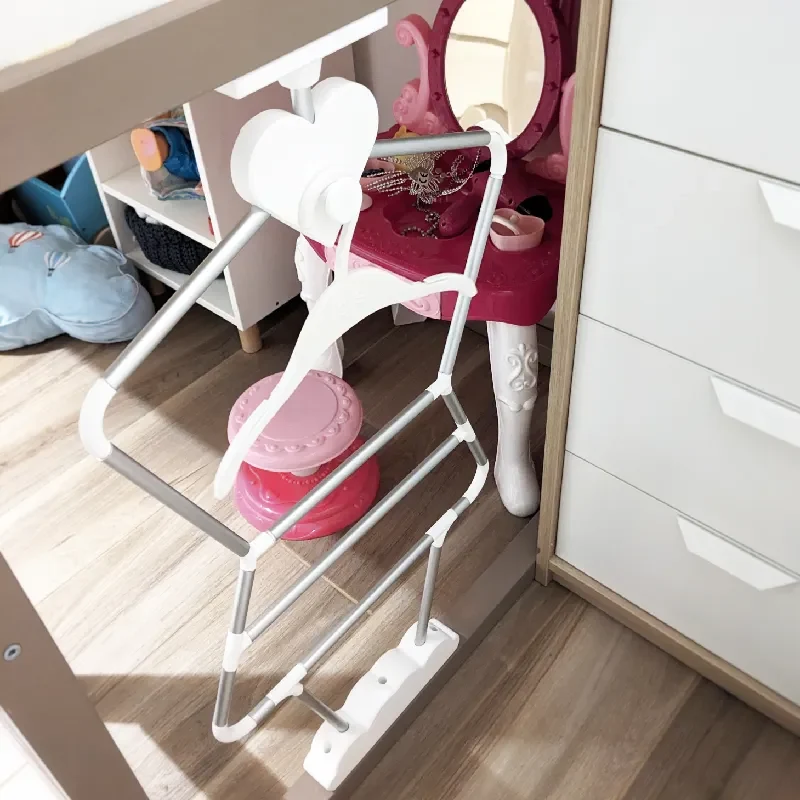

ВАШ камердинер будет выглядеть так, как на рендере, а не как на фото ;)

Я глупо понял, что неправильно измерил высоту ПОСЛЕ печати всех деталей, поэтому мне пришлось проявить творческий подход к длине труб, и результат выглядит немного более коренастым, чем я предполагал, моей дочери он все еще нравится… ура бодипозитиву!

Я восстановил STL и дважды проверил длину труб в CAD, чтобы вы получили правильные пропорции. Заранее спасибо всем, кто поможет мне проверить это с помощью модели.

Я разработал это для спальни моей дочери. Ей это нравится, и я надеюсь, что вам тоже понравится ;)

Это подставка, которую можно установить внутри каркаса кровати Ikea Kura.

Каркас изготовлен из алюминиевых трубок из хозяйственного магазина, с соединениями, напечатанными на 3D-принтере, и минимальным количеством крепежа, см. спецификацию ниже, где я также указал длины для резки трубок.

Контур имеет форму фигуры девушки с горизонтальными перекладинами, на которые можно повесить одежду.

На плечах фигурки можно разместить толстовку, если она имеет молнию или пуговицы, но, поскольку верх закрыт рамкой из Икеи, я также добавил навершие для вешалки, чтобы на ней можно было держать платья или закрытые свитера. На задней стороне навершия имеется отверстие для его закрепления винтом М5х30, но это не обязательно.

Верхняя и нижняя пластины крепятся к раме с помощью шурупов M4x30: 2 для верхней части, 3 для основания.

Я прилагаю шаблон с отверстиями «Т» и «В», чтобы отметить положение отверстий, чтобы две детали оставались на одной линии (при использовании шаблона метки находятся на нижней стороне, но выкройка достаточно проста). Как указано на манометре, минимальное расстояние от вертикальной стойки с каждой стороны составляет 80 мм (CAD говорит, что на самом деле это около 75 мм, если вы чувствуете смелость).

Вы можете перепечатать детали, но не можете перепечатать каркас кровати, не торопитесь, отмечая места, и я настоятельно советую просверлить направляющие отверстия для винтов.

Как охватывающие, так и охватывающие соединения между печатными деталями и алюминиевыми трубками имеют посадку с трением.

Рама не совсем жесткая, но как только все детали будут на своих местах, им некуда будет деваться, она немного прогибается, но остается вместе.

ОДНАКО, я разработал их для конкретной марки алюминиевой трубки, которая в данный момент есть в моем хозяйственном магазине, возможно, вам придется немного отшлифовать или добавить немного клея, если необходимо.

Поскольку суставы круглые, для удобства печати они разделены пополам.

Трубок на концах должно быть достаточно, чтобы две половинки каждого соединения были вместе и выровнены, но опять же, если ваши трубки немного расшатаны, не стесняйтесь также склеивать две половинки вместе, вы можете использовать немного трубки на каждом конце, чтобы удержать их в правильном положении при склеивании.

Основание имеет фаски, позволяющие печатать как стоя, так и плоско с одной стороны. Печать в вертикальном положении гарантирует максимальную точность отверстий для труб, печать в плоском положении дает наилучшие кривые… Я выбрал первый вариант и не жалею.

Спецификация материалов

Всего 1,8 метра алюминиевых трубок (1737 мм, но реально два стержня по 1 метру), внешний диаметр 12 мм, внутренний диаметр 10 мм.

5x шурупов M4x30

1 винт M5x30 SHCS (опционально)

Размеры обрезков труб

2x 168 мм (ноги)

2х30 мм (уголок юбки)

1x 175 мм (юбка снизу)

4x 93 мм (боковые стороны юбки)

1x 240 мм (юбка посередине)

1x122 мм (талия)

2x 112 мм (плечи)
