Подставка для наушников в виде скульптуры танцовщицы на ...

Это простая, но элегантная идея подставки для наушников, которая пришла мне в голову после того, как я наткнулся на вариант этой позы для танца на шесте «Титаник», просматривая Pinterest, и был очарован антигравитационным видом. Мне нужна была конструкция подставки, которая могла бы вместить практически любой дизайн/размер наушников без излишнего давления или износа подушечек или оголовья, в отличие от моей последней конструкции подставки для наушников. Единственная деталь, которая не ��апечатана на 3D-принтере, — это алюминиевый стержень размером 3/8 дюйма (9,4 мм) x 12 дюймов (305 мм). Я купил свой на Amazon за несколько долларов.

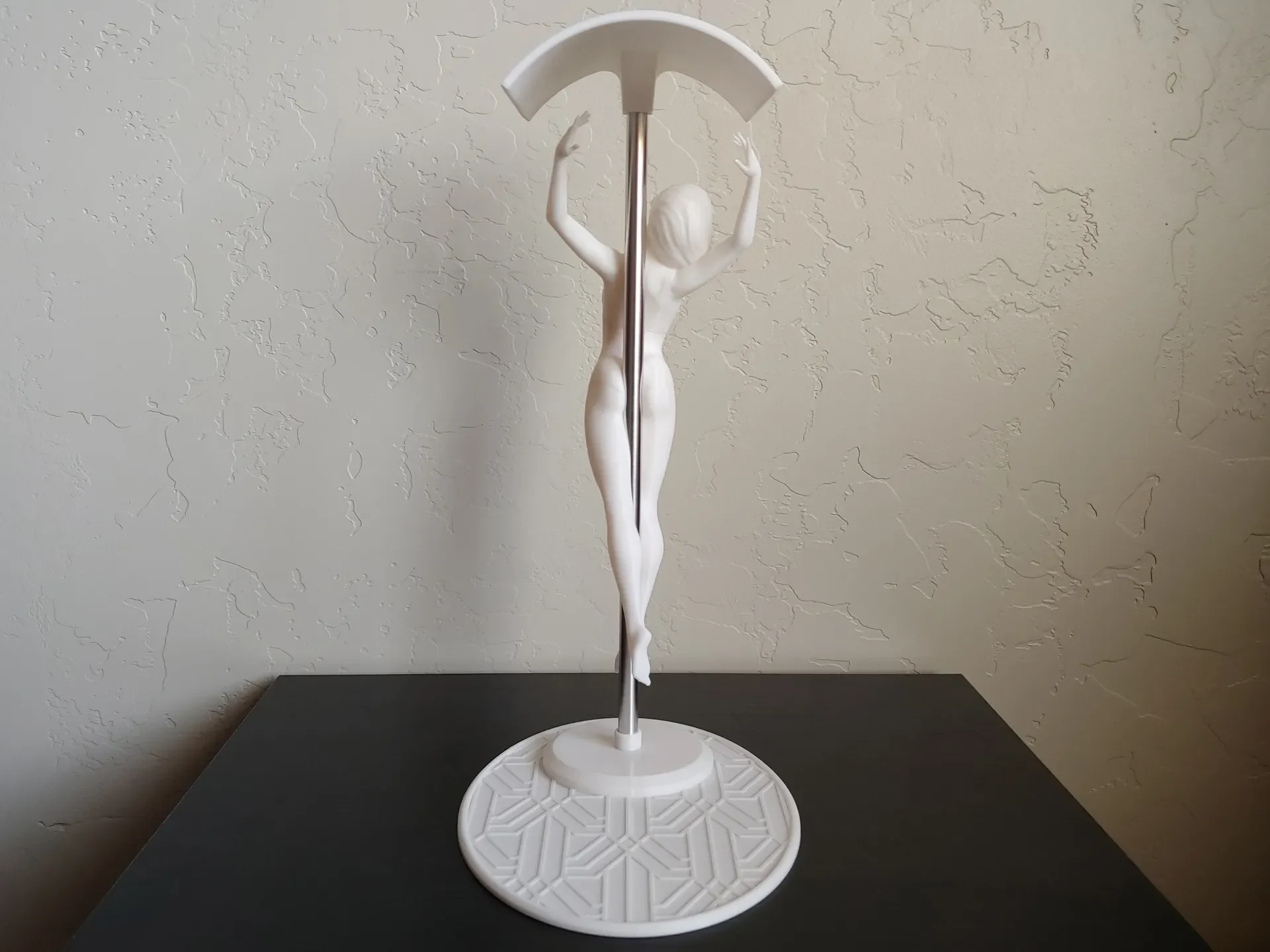

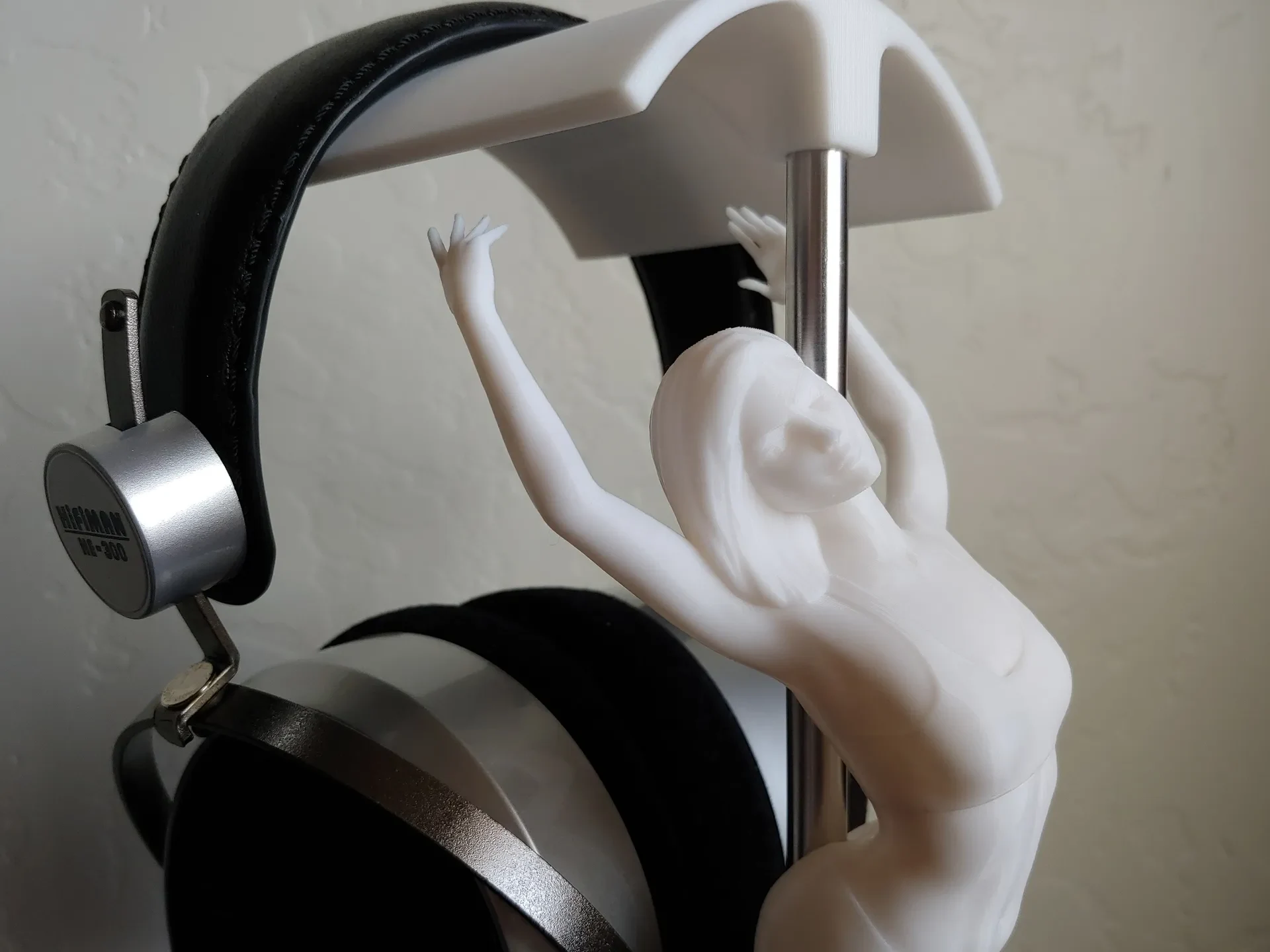

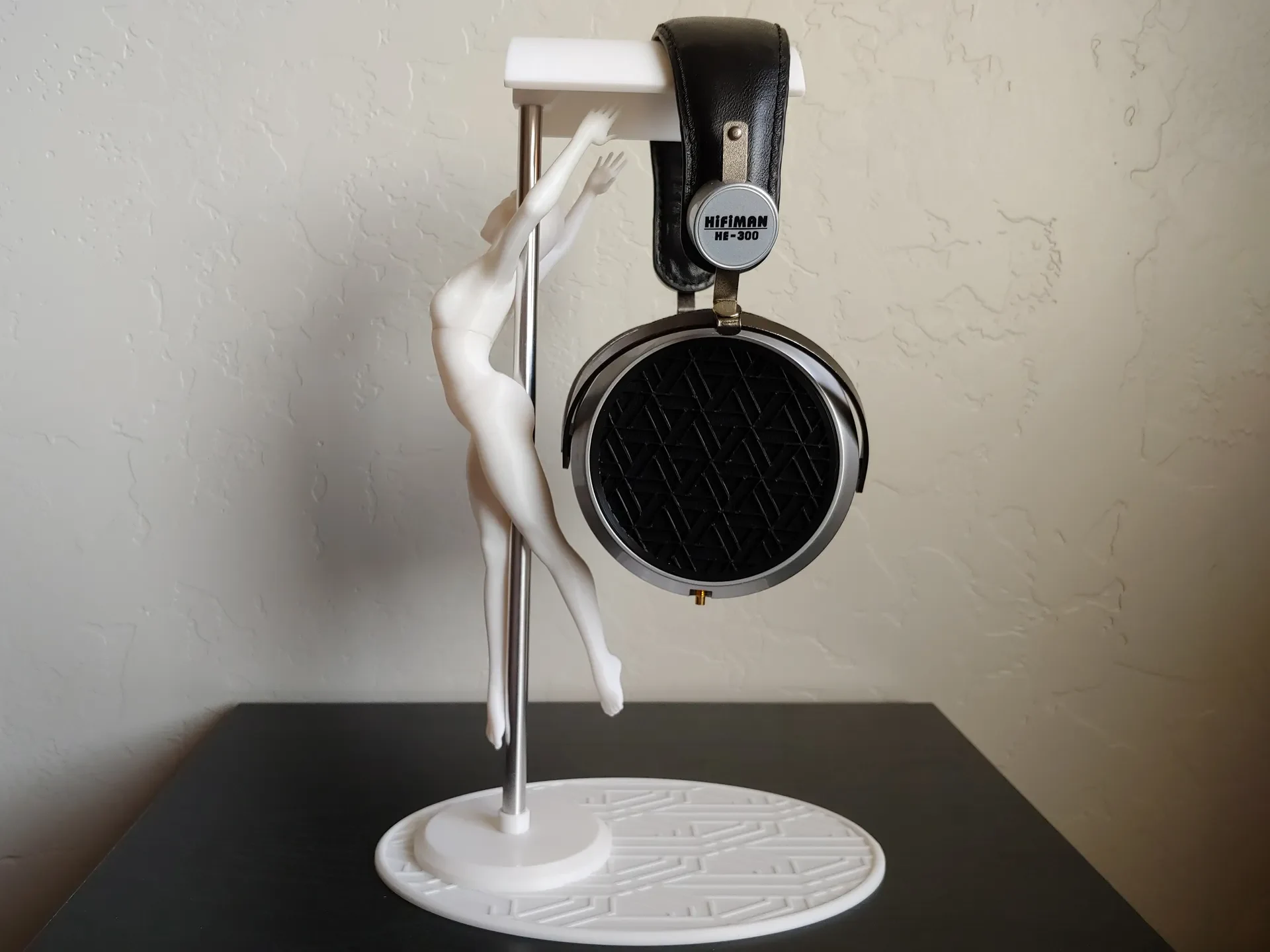

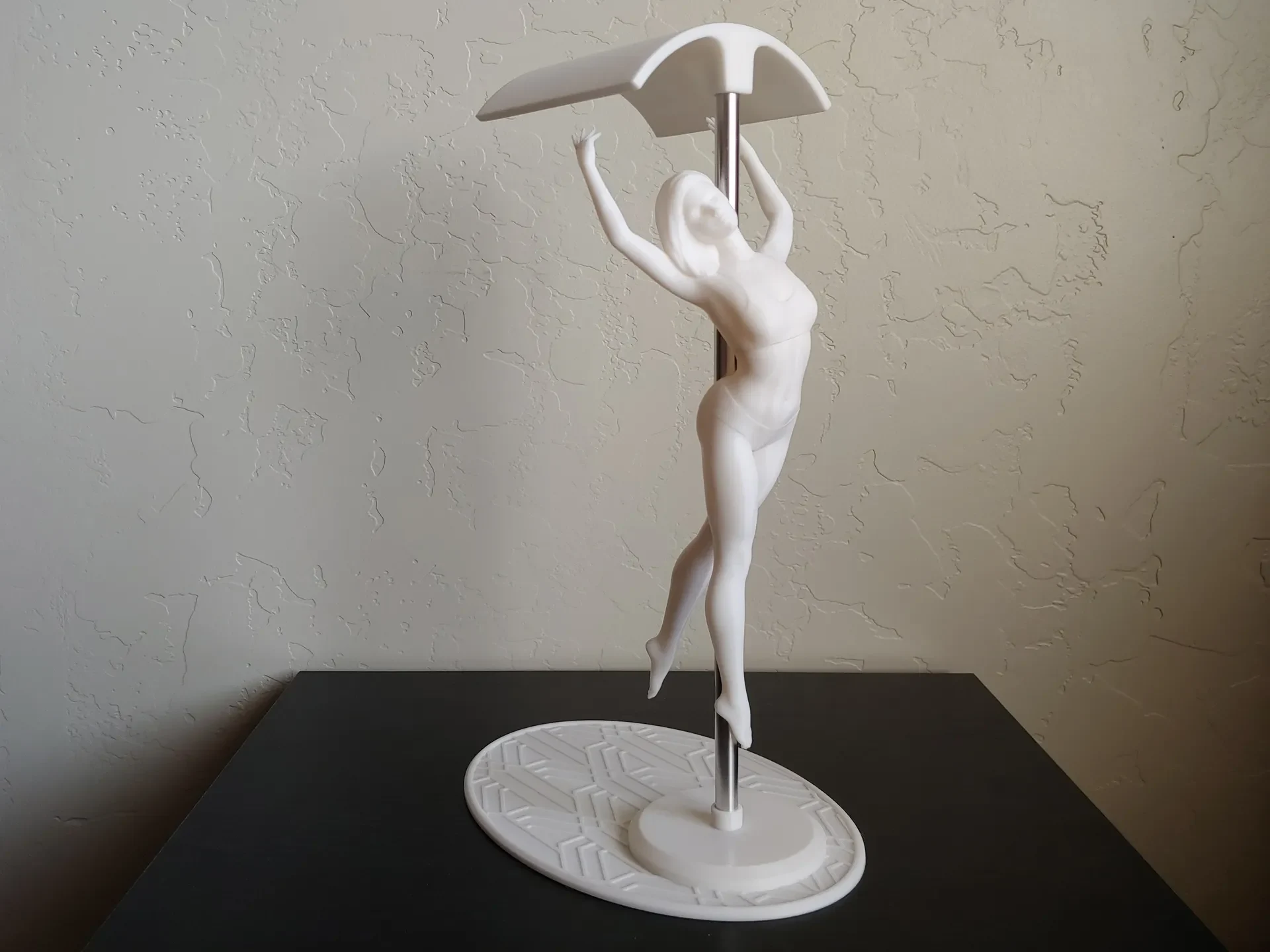

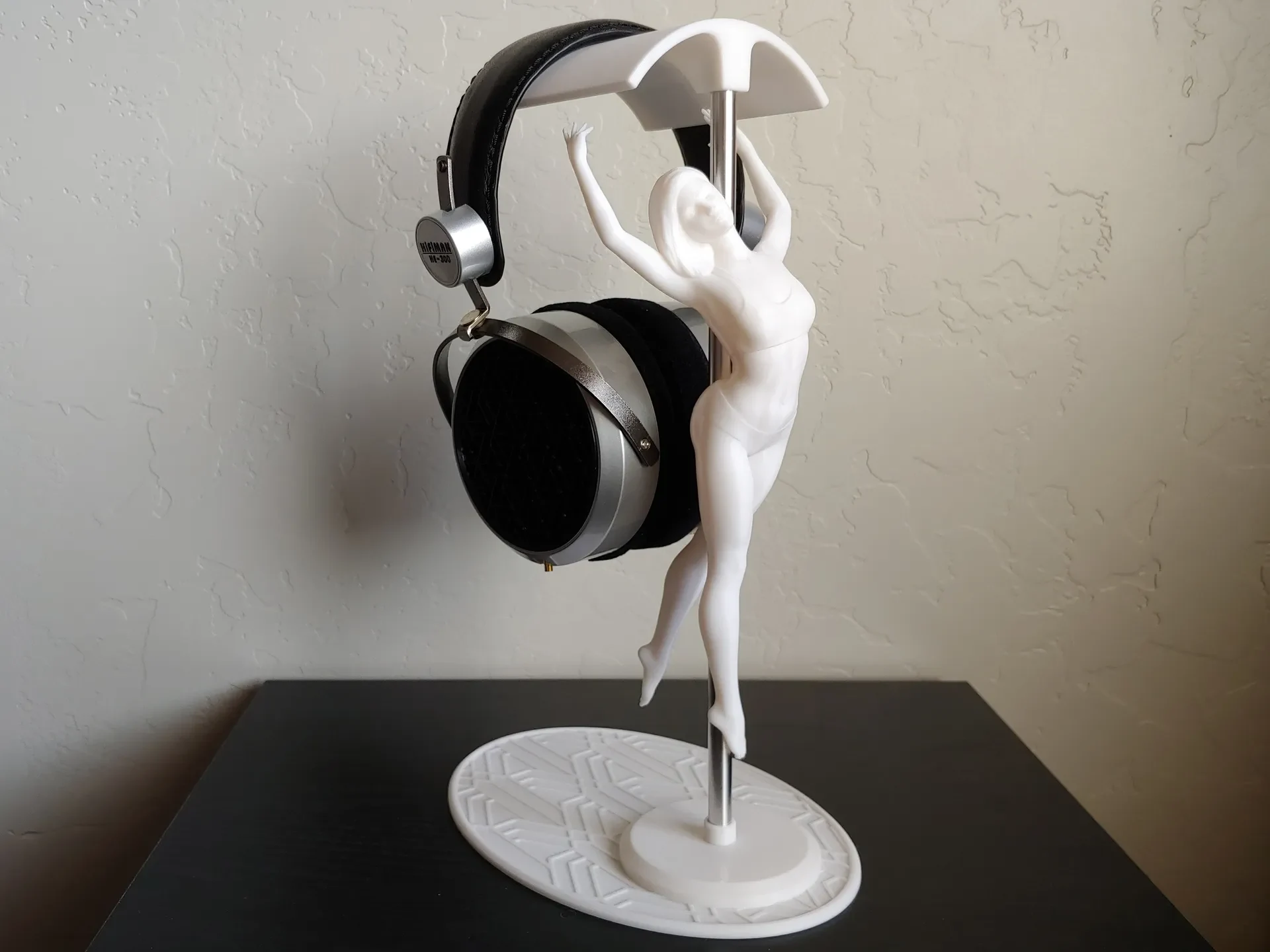

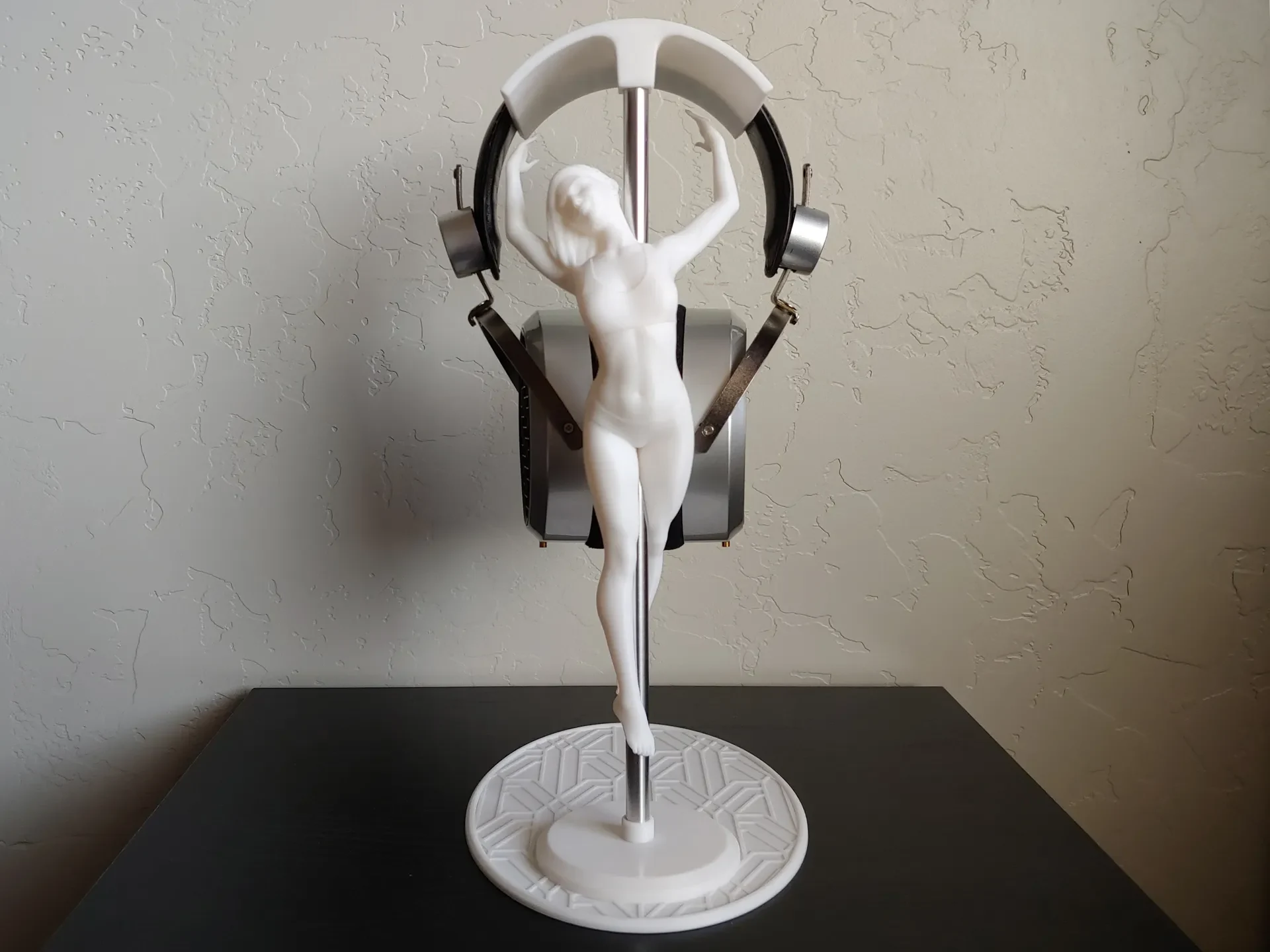

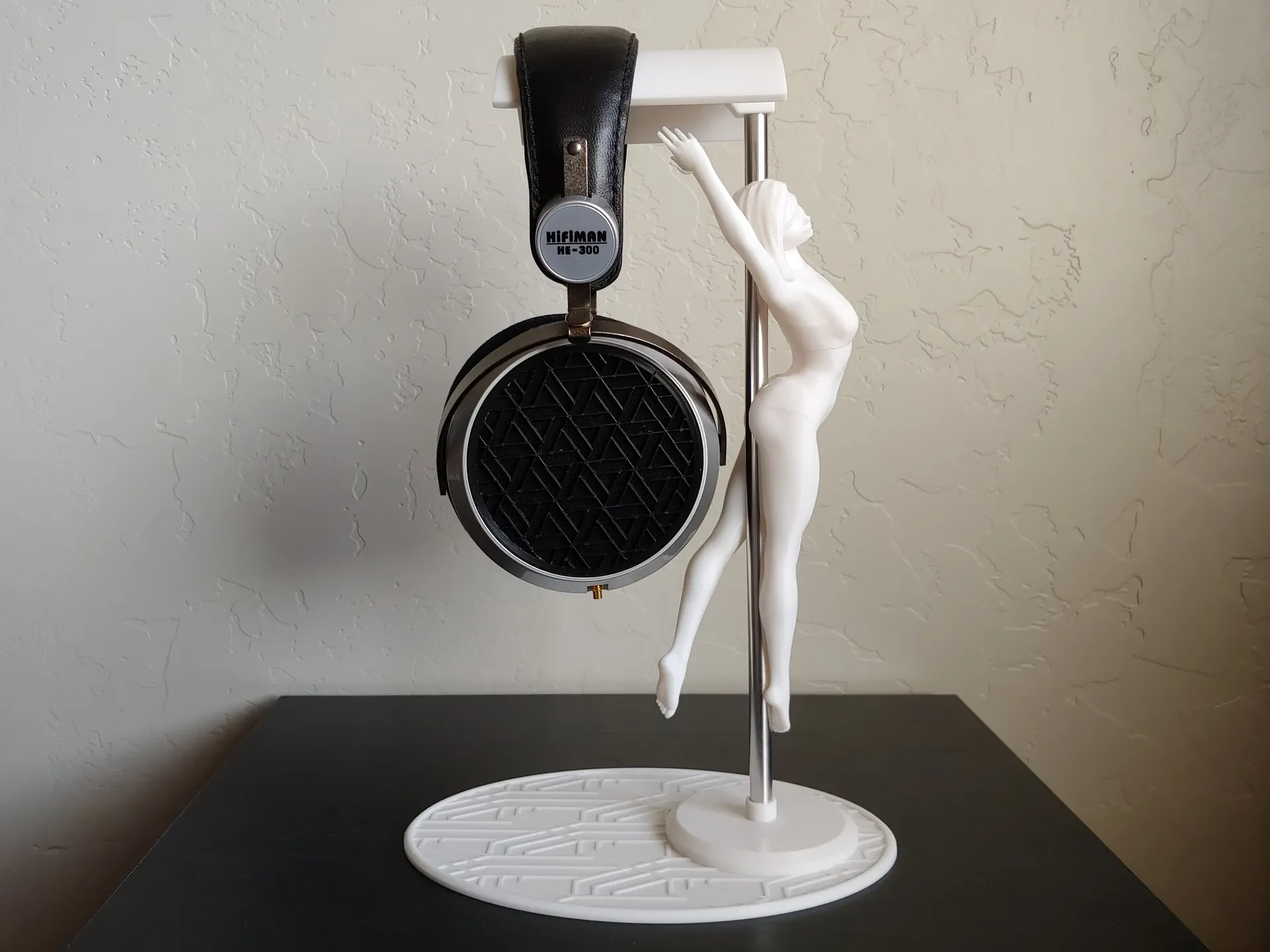

Подставка состоит из 4 основных частей: подставки для наушников (дуга), опорной пластины, верхней половины и нижней половины танцора. Также имеется квадратный штифт, используемый для соединения и выравнивания верхней и нижней половин корпуса. Несмотря на то, что я смоделировал штифт так, чтобы он идеально вписывался в геометрические вырезы половин, мне пришлось уменьшить его примерно на 10% в Cura, чтобы он соответствовал допускам моего принтера (Ender 3 V2). По этой причине я рекомендую напечатать эту булавку после частей тела и масштабировать ее в слайсере, чтобы она плотно вписывалась в отверстия тела на вашем принтере.

Даже если булавка плотно прилегает, вам, вероятно, захочется склеить верх и низ, чтобы шов стал менее заметным. Я использовала немного гелевого суперклея. Прежде чем клей схватится, вероятно, будет хорошей идеей надеть его на столб, совместив вырезы. Мне не удалось этого сделать, поэтому вырезы в верхней половине опоры немного смещены, но недостаточно, чтобы их можно было использовать, поэтому я не стал перепечатывать.

Поскольку допуски отверстий во всех деталях были настроены в соответствии с моим принтером и моими конкретными размерами стержня (после того, как он был отшлифован и отполирован), их, возможно, потребуется отрегулировать в соответствии с допусками вашего принтера либо перед печатью (слегка масштабируя деталь вверх или вниз в слайсере), либо при последующей обработке (шлифовка/клей).

Все фрагменты были разработаны для печати так, как они выровнены в STL. Единственная часть, которая потребует опор, — это нижняя половина танцора, поддерживающая поясницу/низ. Ножки ��могли отлично печатать без опор, на одной стопе была лишь небольшая шероховатость, которую легко убрать, поэтому я советую не использовать опоры на ножках, чтобы сэкономить пластик и время.

Я использовал поля на верхней и нижней половине танцора, но, оглядываясь назад, сожалею об этом, поскольку это сделало очистку гораздо более трудоемкой и усложнило плавный переход из-за первого слоя слоновьей стопы. Если вы вообще уверены в прилегании печатной платформы, я бы посоветовал не делать полей.

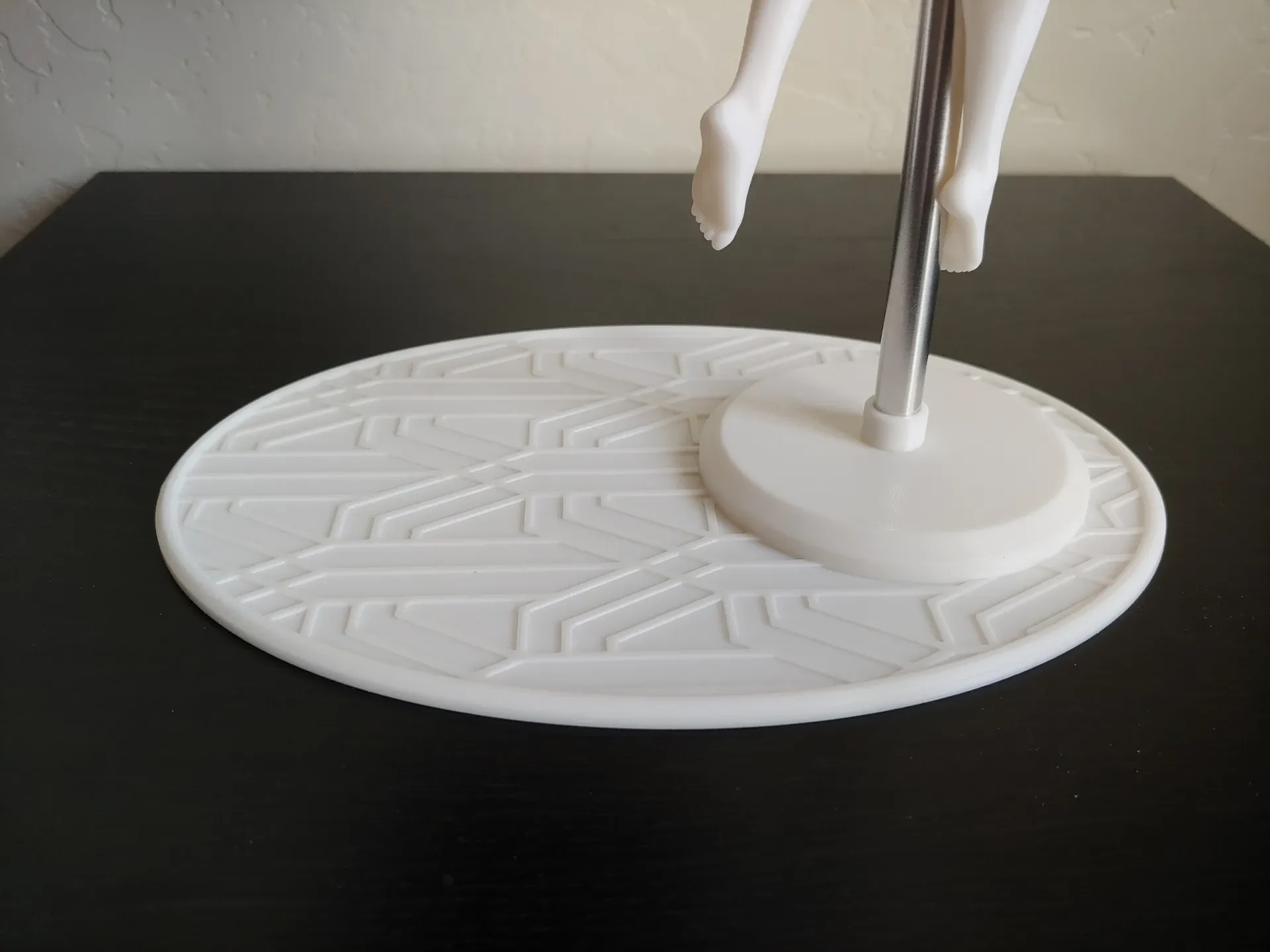

Я напечатал все детали с высотой слоя 0,12 мм для получения гладкой поверхности и жестких допусков, но нанес адаптивные слои в Cura от 0,12 мм до 0,28 мм (0,2 ± 0,08 мм с шагом 0,04 мм) на базовой части, чтобы ускорить процесс печати, поскольку она имеет очень большую площадь поверхности. Кроме того, мне пришлось настроить «Минимальную ширину линии стены» Cura на 0,28 мм, чтобы полностью отпечатать мелкие детали танцора.

Я также использовал заполнение стилем линий примерно 8-15 % на всех частях. Я предлагаю не слишком экономить на наполнителе основания или подставке для наушников, поскольку они предназначены для установки под давлением на стержень и требуют большого крутящего момента от веса наушников. Заполнение танцора гораздо менее критично, поскольку оно не несет нагрузки.

Я напечатал все детали белым PLA марки Jayo. Я не могу предполагать, какие настройки потребуются для других материалов, поскольку у меня есть опыт только с PLA, но материалы, более склонные к деформации, будут очень проблематичны для этого дизайна, особенно для танцора, поскольку верхняя и нижняя половины должны быть без зазоров, чтобы не быть заметными.

Обновление от 04.06.2023: по просьбе @scmanjarrez я добавил версию подставки, в которой используется стержень диаметром 6 мм вместо версии диаметром 9,5 мм. Я загрузил файлы STL �� виде ZIP-файла в категорию «Другие файлы», чтобы файлы разного размера не смешивались и не были случайно загружены неправильные версии. Я сам не печатал эту версию, YMMV. Фотографии в этом списке также отражают только оригинальную версию 9,4 мм.
