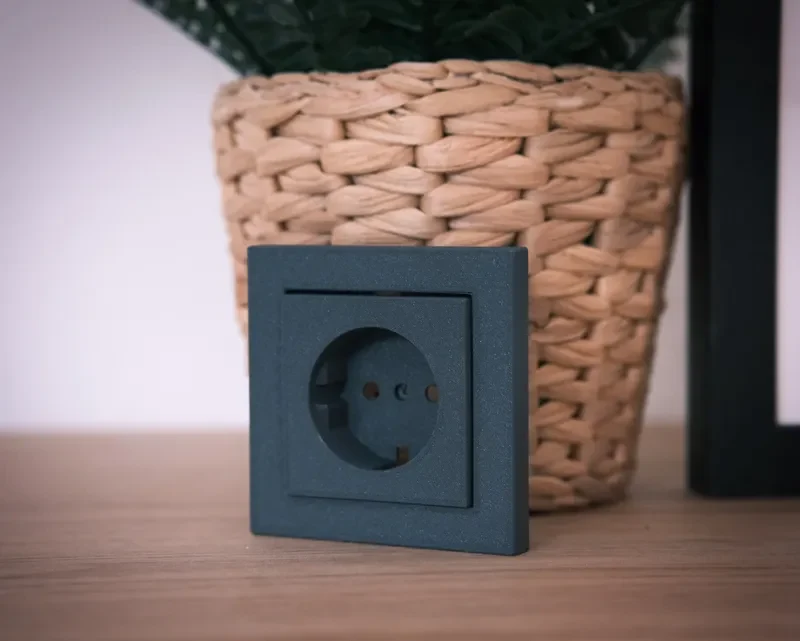

Розетка Gira System 55 (розетка) (тип ЕС)
Запасная розетка (тип ЕС) для Gira System 55.
Все мои оригинальные рамы, пластины и розетки (белые) ломаются через 15 лет, поэтому я решил распечатать их в САПР, добавив некоторые конструктивные улучшения по сравнению с оригиналом.
Настройки печати для достижения наилучших результатов:
Высота слоя: 0,2 мм
Ширина линии: 0,4 мм
Поддержка: нет поддержки
ВНИМАНИЕ: Используемая нить накала должна быть абсолютно не электропроводной. ИСПОЛЬЗУЙТЕ ЭТУ МОДЕЛЬ НА СВОЙ СТРАХ И РИСК. Использование этого может нарушить местные правила. См. комментарий JustEnoughDucks о дальнейших опасениях.

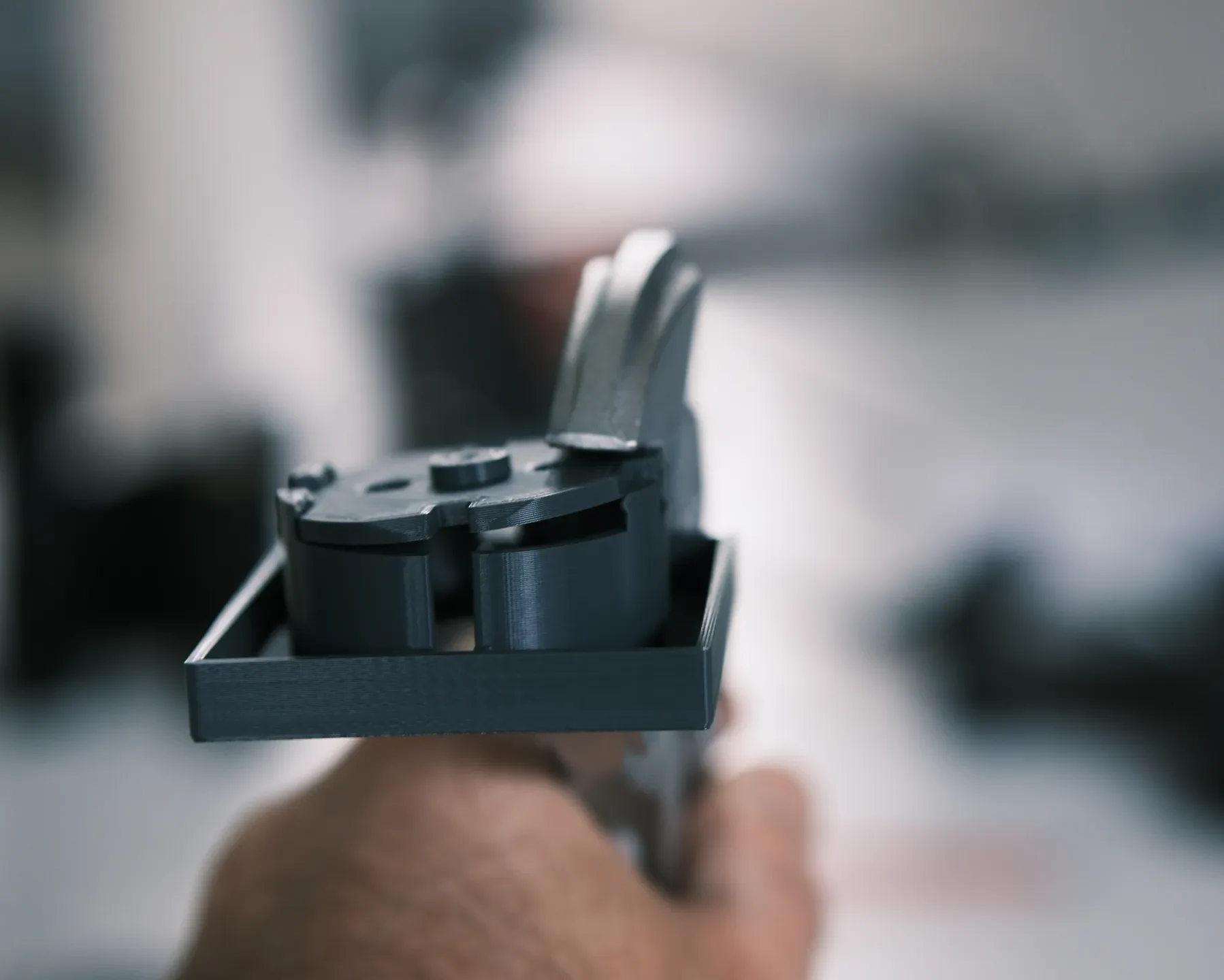

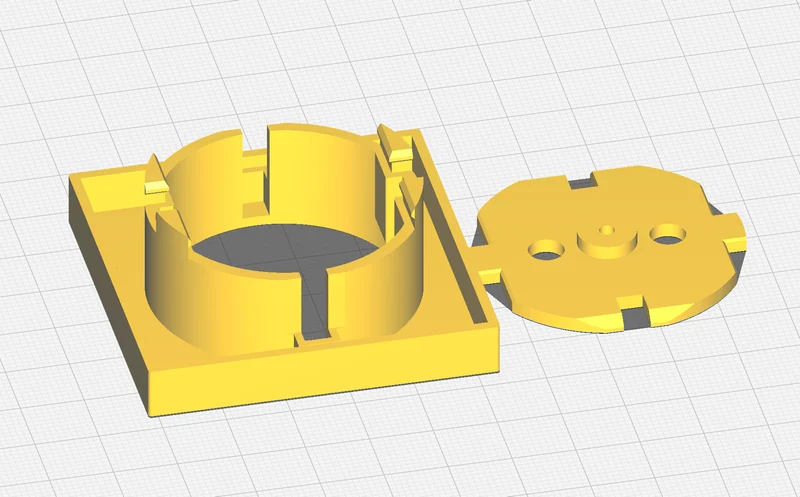

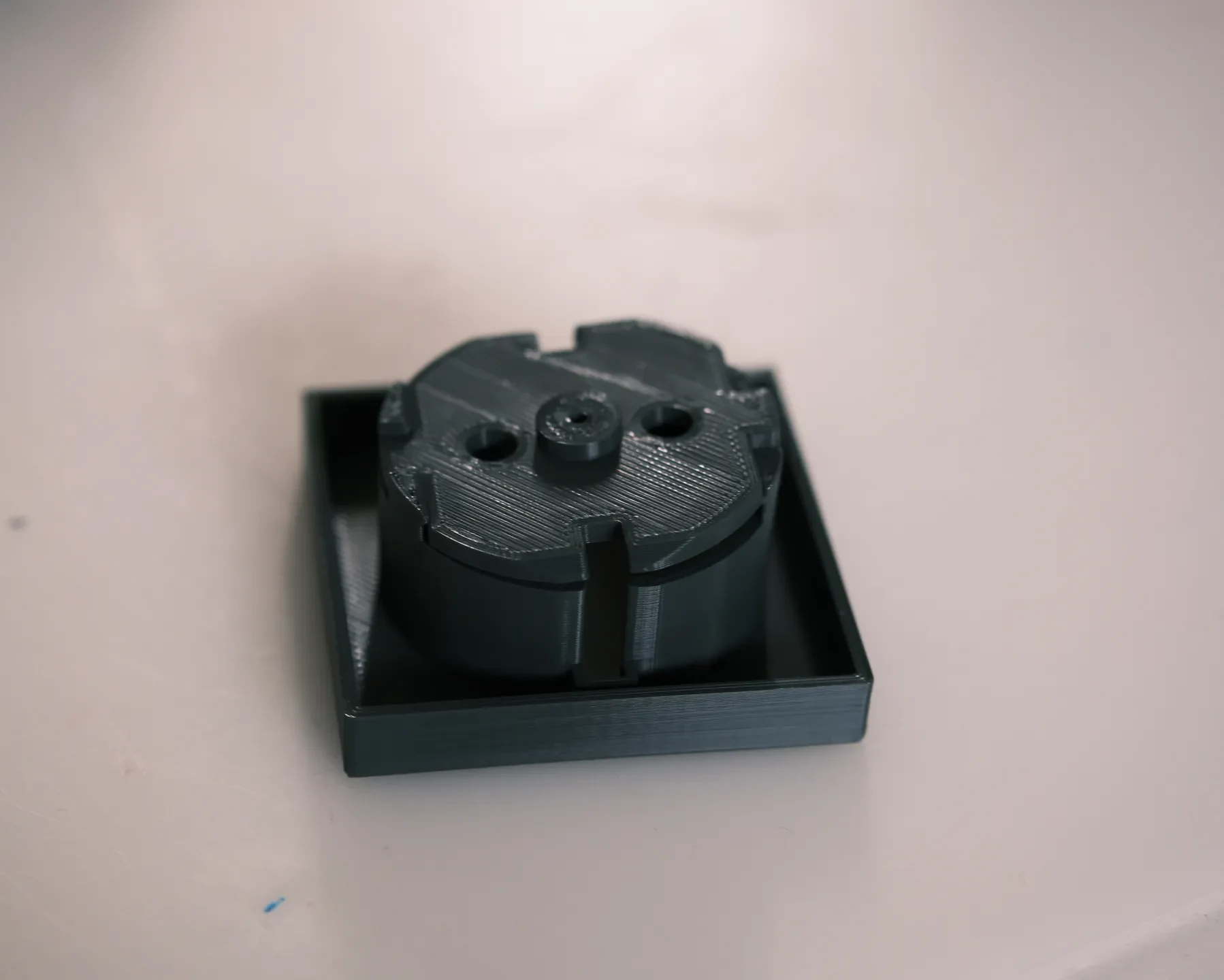

Распечатайте обе детали так, чтобы лицевая сторона, которая позже стала видна, была на рабочей пластине (см. рисунок). Я использую темн��-серый PLA для лучшей эстетики. После печати вставьте заднюю панель вперед. Я знаю, собрать это очень, очень, очень сложно, но мне хотелось, чтобы оно подходило как можно плотнее. Посмотрите на картинку, как это должно работать. Вставьте заднюю пластину с одной стороны в переднюю пластину. После этого используйте плоскогубцы или какой-нибудь инструмент высокого давления, чтобы полностью вставить другую сторону в переднюю пластину. Наконец, вам следует протолкнуть отверстие для винта, чтобы освободить путь для винта.
Я уже разработал соответствующие рамы, панели переключателей и глухую крышку. Посмотрите другие мои модели...
Удачной печати и оставьте марку, если она вам подходит!
