Настройщик MakerChip

Описание

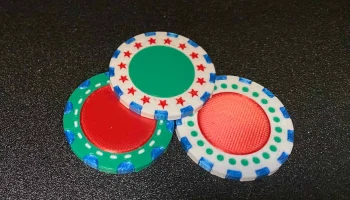

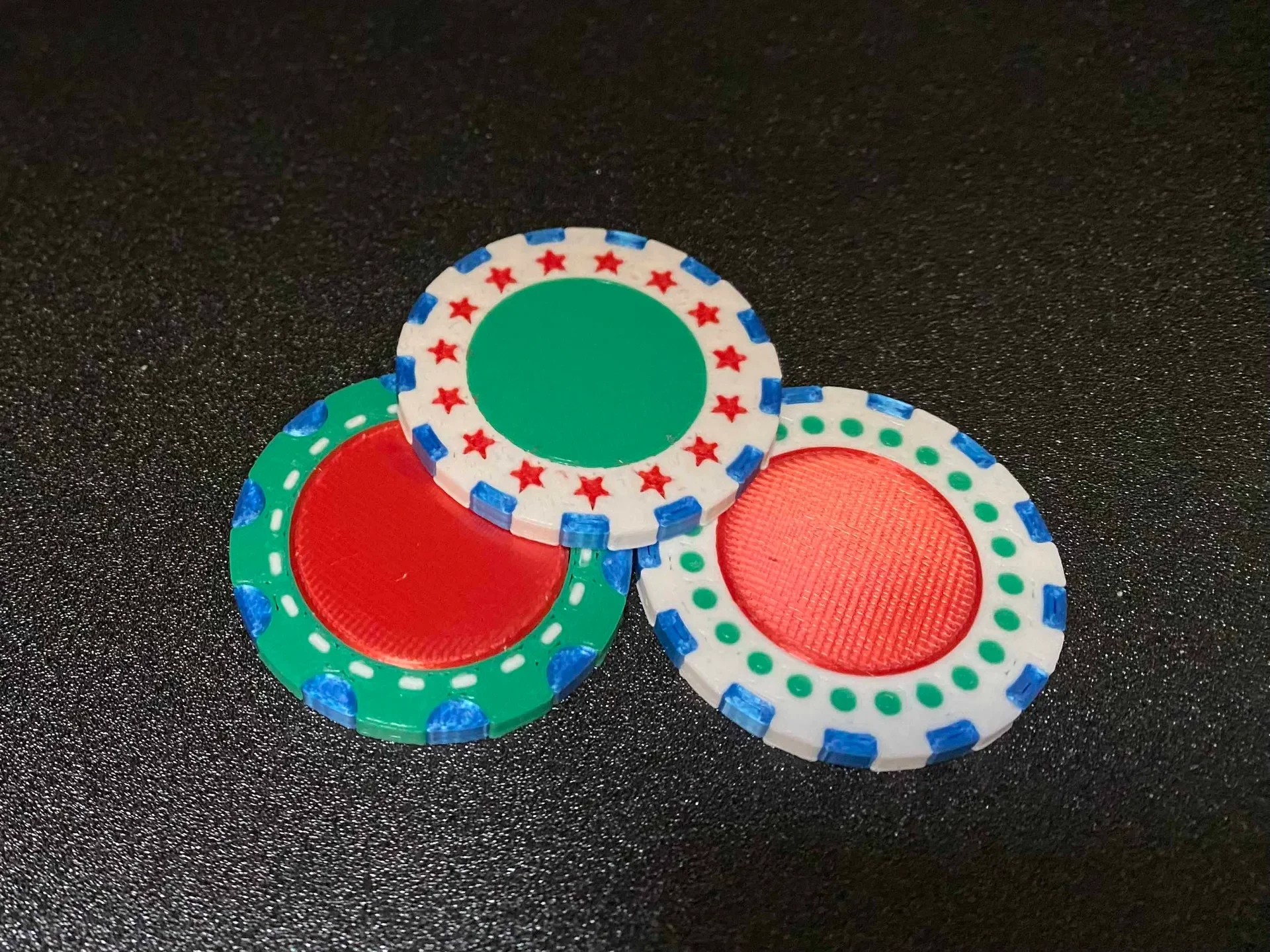

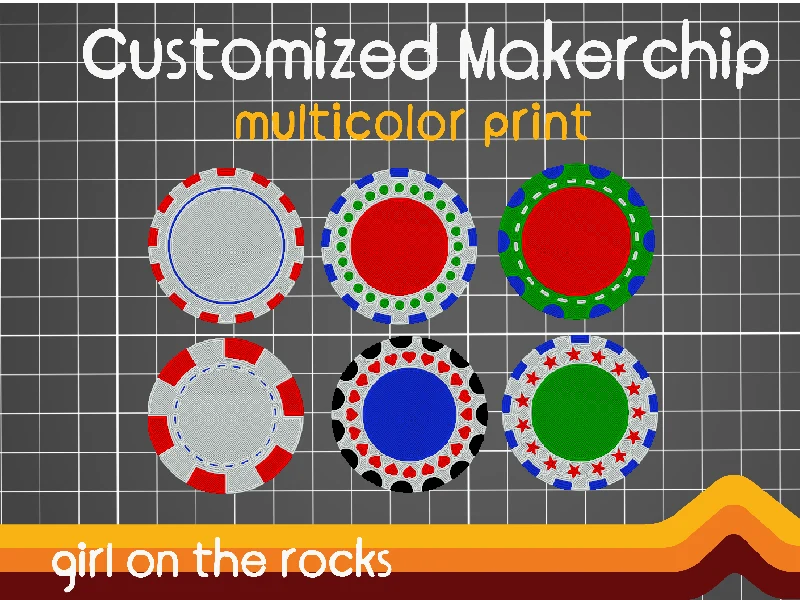

Настраиваемый чип MakerChip с дополнительными украшениями по краям и внутреннему кольцу. Используйте настройщик, чтобы сделать MakerChip уникальным для вас! Для начала я сделал несколько моделей.

Я разработал этот файл в бесплатной CAD-программе с открытым исходным кодом под названием OpenSCAD. Даже если вы не умеете проектировать САПР, вы можете загрузить это программное обеспечение и использовать встроенный настройщик, чтобы изменить параметры и создать файл .stl для каждого элемента вашего дизайна.

ИНСТРУКЦИИ ДЛЯ КЛИЕНТАТОРА:

Что вы можете настроить? Единицы измерения указаны в мм.

Диаметр чипа (co) и толщина (th) — хотя мы рекомендуем сохранить значения по умолчанию, чтобы они соответствовали другим чипам MakerChips.
Тип офор��ления края: круглый или квадратный (edge_style)
Количество (деко) и ширина (ed) краевых украшений.
Тип внутреннего оформления: квадраты, точки, сердечки или звезды (inner_style).
Положение (inner1), ширина (inner2) и количество (inner_deco) украшения во внутреннем кольце.
установите для внутреннего_деко значение 1 и для внутреннего_стиля значение квадрата для непрерывного круга
��иаметр внутреннего цветного круга (см3)
установите cc на 0, чтобы не было внутреннего цветового круга.

Этот настройщик предназначен для создания до 4 файлов stl. 1) Базовый чип, 2) Краевые украшения, 3) Внутреннее декоративное кольцо и 4) Внутренний круг. Чтобы изменить просматриваемую вами часть чипа, измените параметр «КАК ЭКСТРУДЕР» на значение 1, 2, 3 или 4. После изменения сгенерируйте модель и экспортируйте stl. Сделайте это для каждой части MakerChip. Чип со всеми украшательствами будет иметь 4 stl файла.

Попав в слайсер, stl должны хорошо сложиться. Импортируйте их все, и когда появится диалоговое окно, выберите, чтобы они были импортированы как части, а не как отдельные объекты. Добавьте свой собственный текст или логотип! Если вам нужны дополнительные инструкции, обратитесь к исходному сообщению K2Kevin за инструкциями о том, как редактировать файлы в слайсере.

Спасибо K2Kevin за популяризацию этого стиля MakerChip и Джеффу Барру за то, что он придумал крутой трюк с WhichExtrumer.
