GIRO — TEVO Tarantula / Направляющий ролик оси X на шарикоподшипнике 608
Общий

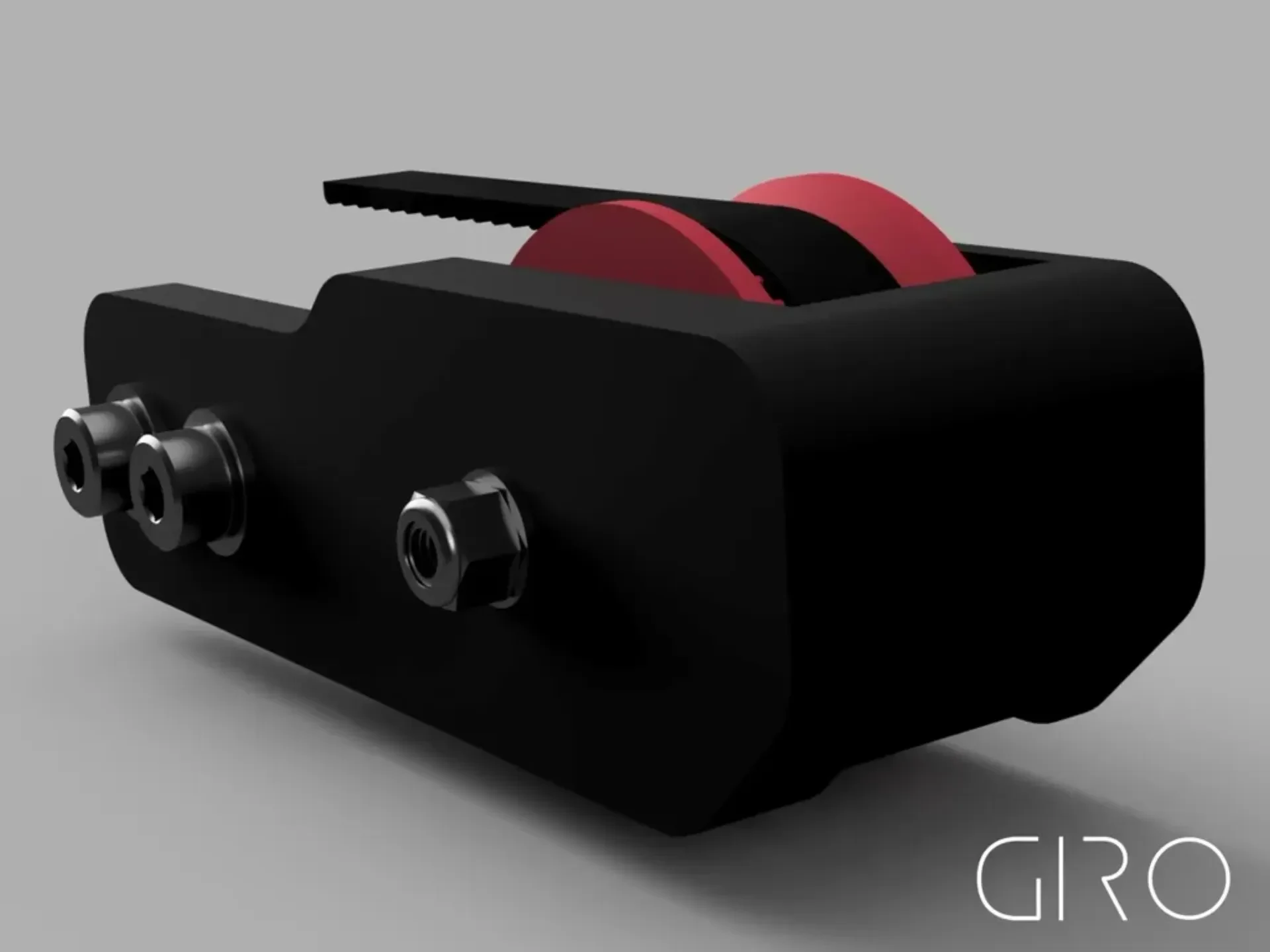

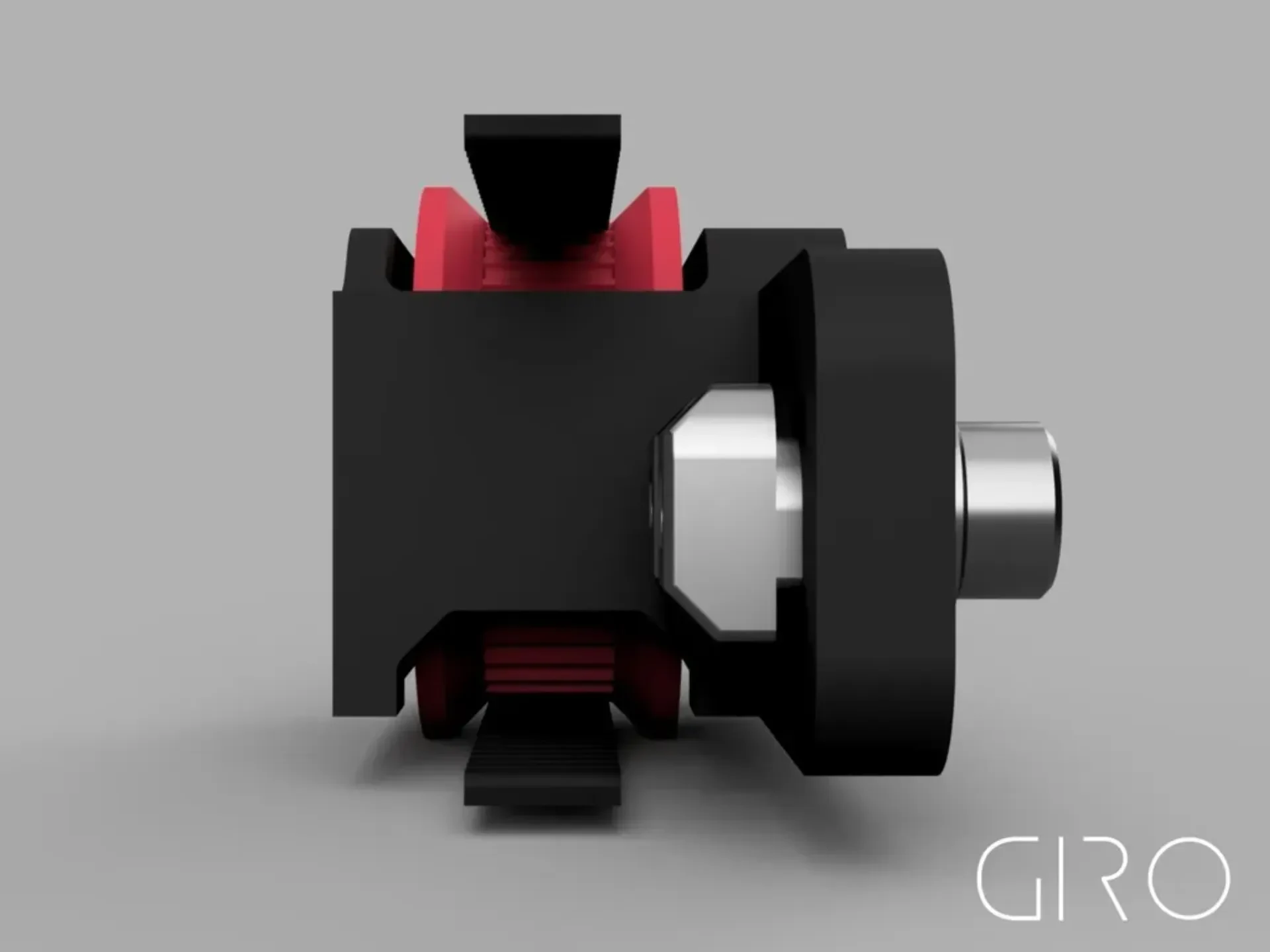

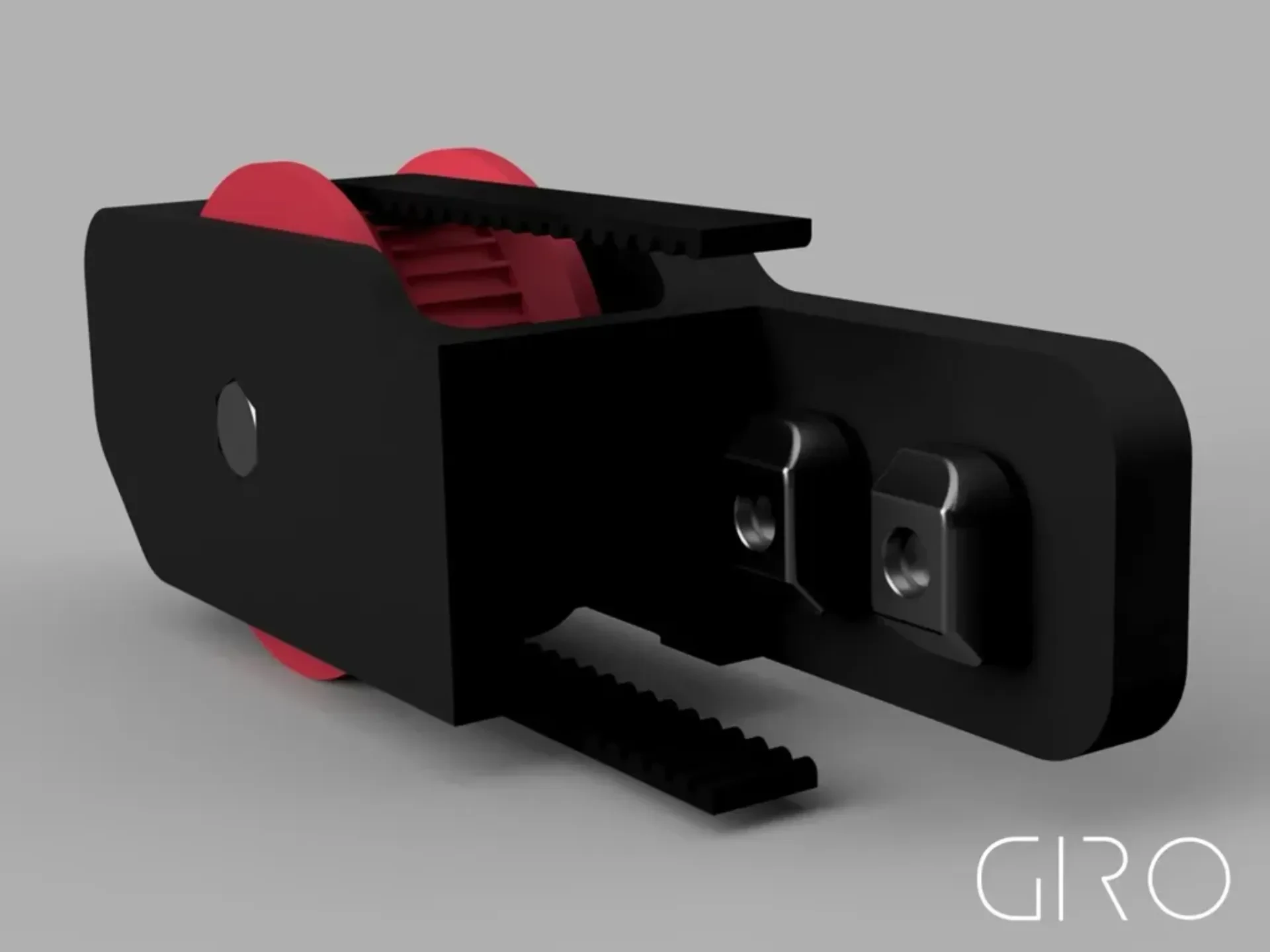

Этот натяжной ролик был разработан для установки на оси X TEVO Tarantula и использует 608 шарикоподшипников. Этот натяжной ролик также можно использовать для других принтеров с профилем экструзии 4020 в качестве оси. Подскажите, пожалуйста, есть ли другие принтеры, на которых этот холостой ход также работает. Натяж��ой ролик отделен от своего обычного варианта крепления, поэтому каретка Z-движения сбалансирована. Этот натяжной ролик лучше всего использовать со стандартной кареткой X-Carriage. Эту конструкцию нельзя использовать с линейными направляющими MGN12, поскольку ремень GT2 будет тереться о направляющие MGN12.

Эта конструкция является дополнением к моему натяжному ролику оси Y с шарикоподшипником 608, который называется GIRO — TEVO Tarantula / Натяжной ролик с шарикоподшипником Y-Axis 608.

Для крепления натяжного ролика вам потребуются дополнительные винты и шайбы. Необходимые детали указаны ниже.

Дополнительные винты и шайбы

1 винт M3x25 или M3x30 с шестигранной головкой
1x шайба M3
1x гайка M3
2 винта M4x10
2 шайбы M4
2x608 шарикоподшипник
История

Версия 1.0

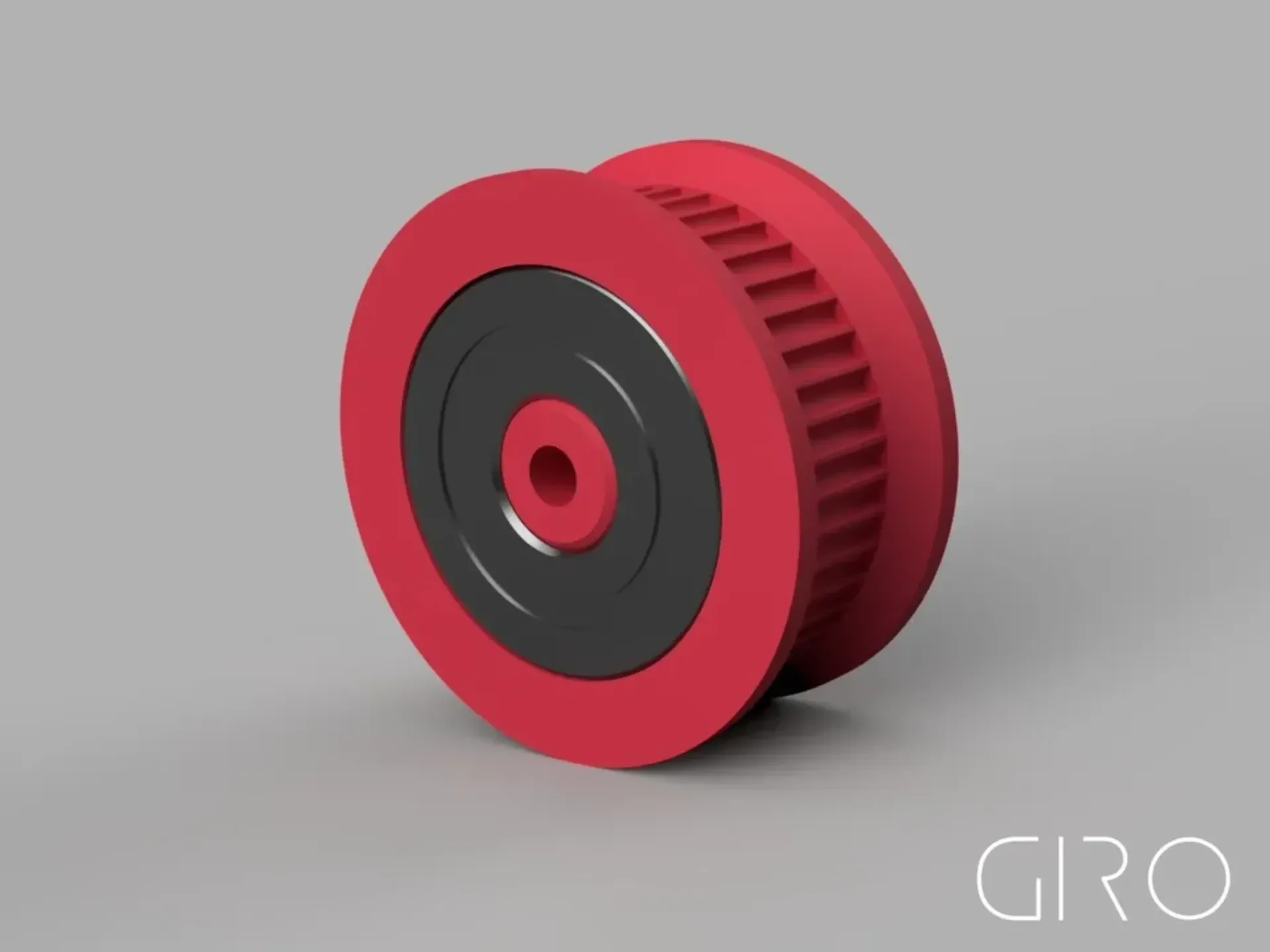

Это была первая предполагаемая конструкция со шкивом с 44 зубьями (44T) и первым прототипом кронштейна.

Печать

Я бы рекомендовал использовать 2 периметра. Печатайте с более низкой скоростью, например 30 мм/с, чтобы получить более точную печать. Я рекомендую печатать натяжной ролик с заполнением не менее 50% для кронштейна и со 100% заполнением для шкива и вставки шкива.

Дополнительная информация

Сообщите мне, если возникнут какие-либо проблемы с натяжным роликом. Постараюсь помочь и при необходимости поправить конструкции. Я ценю любые отзывы об этих креплениях.
