GIRO — 626 Натяжной подшипник оси X на шарикоподшипнике
Общий

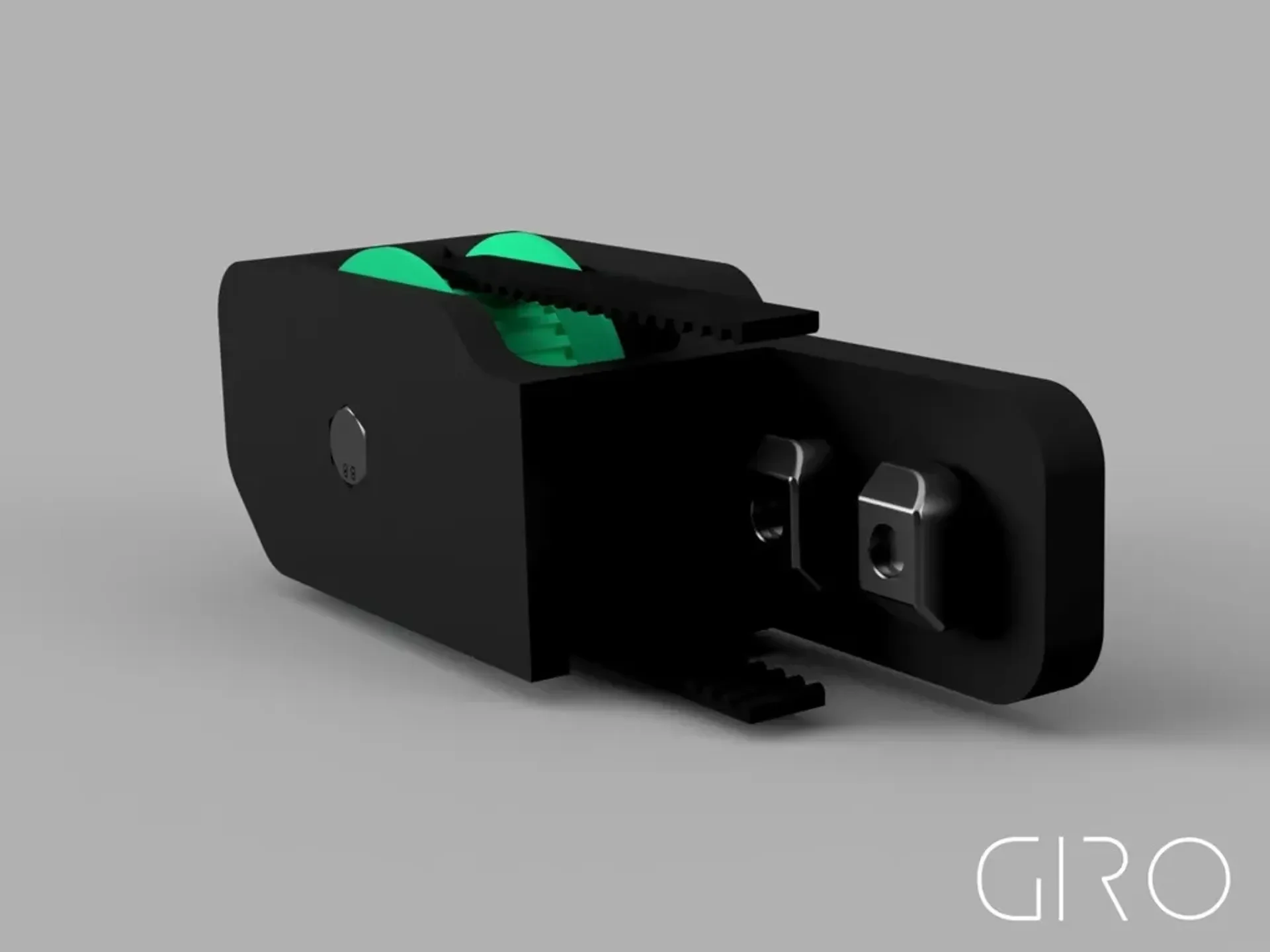

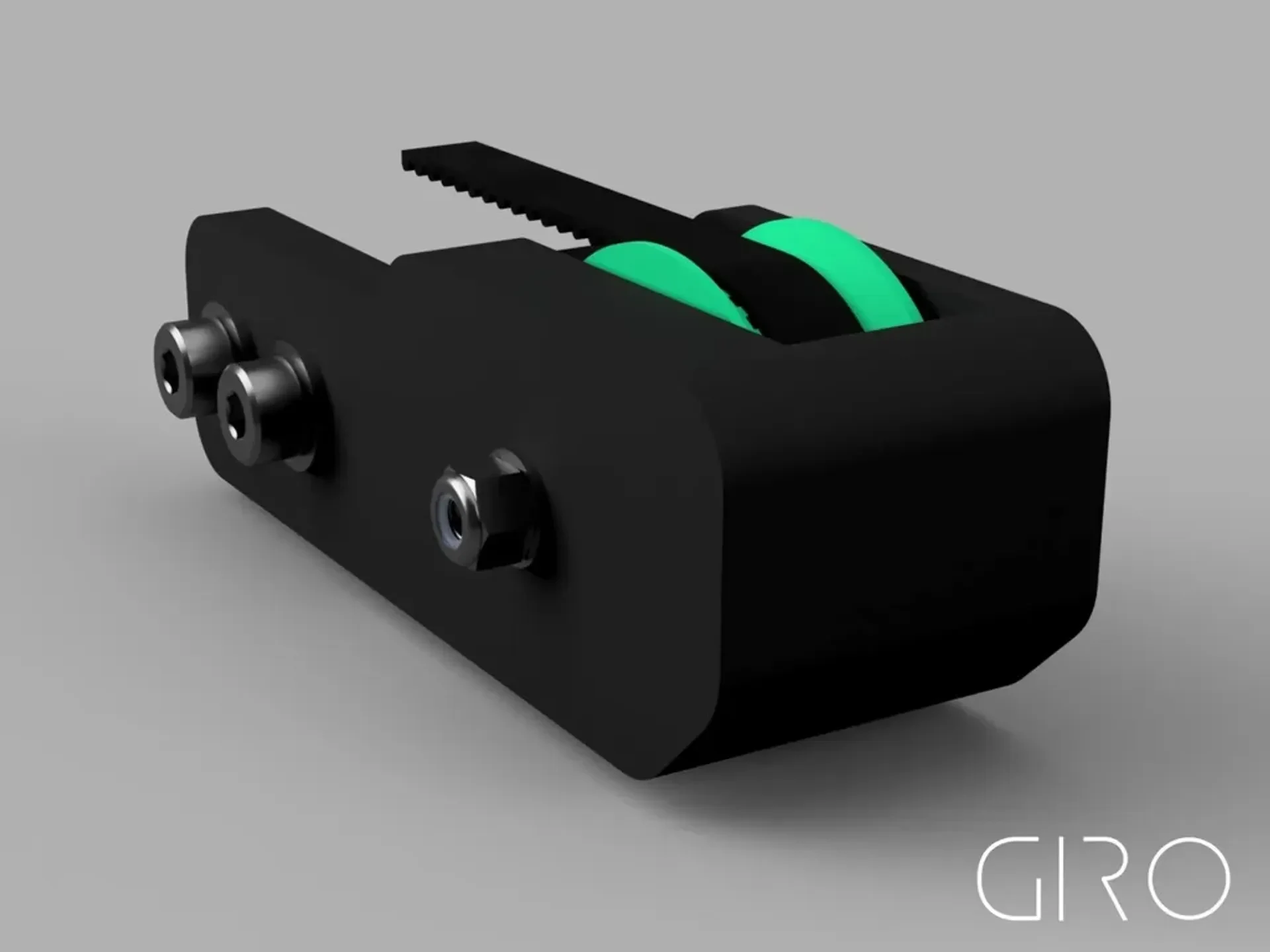

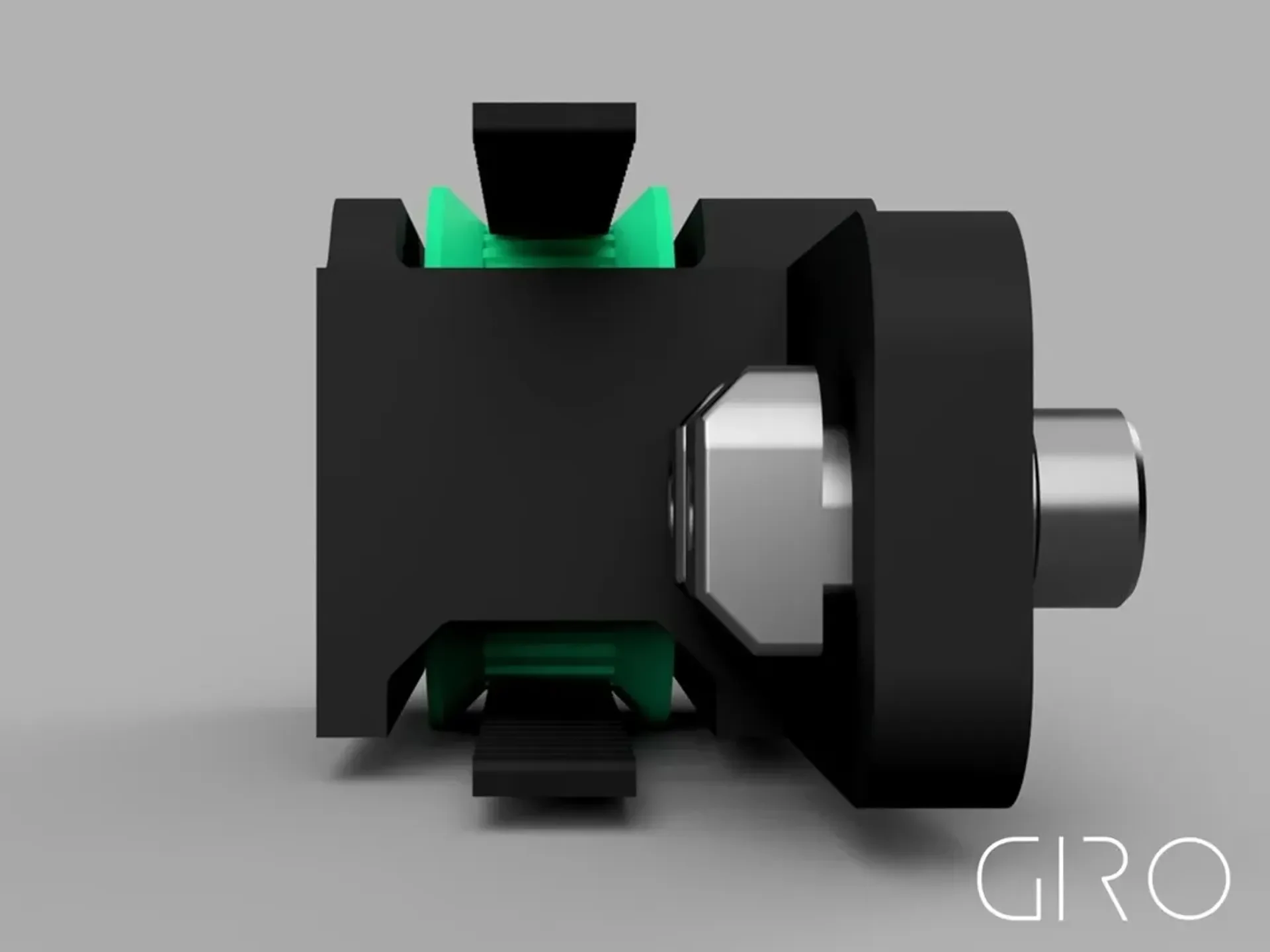

Этот натяжной ролик был разработан для установки на оси X TEVO Tarantula и использует 626 шарикоподшипников. Этот натяжной ролик также можно использовать для других принтеров с профилем экструзии 4020 в качестве оси. Подскажите, пожалуйста, есть ли другие принтеры, на которых этот холостой ход также работает. Натяжной ролик отделен от своего обычного варианта крепления, поэтому каретка Z-движения сбалансирована. Этот натяжной ролик лучше всего использовать со стандартной кареткой X-Carriage. Эту конструкцию нельзя использовать с линейными направляющими MGN12, поскольку ремень GT2 будет тереться о направляющие MGN12.
Эта конструкция является дополнением к моему натяжному ролику оси Y с шарикоподшипником 608, который называется GIRO — TEVO Tarantula / Натяжной ролик с шарикоподшипником Y-Axis 608.
Для крепления натяжного ролика вам потребуются дополнительные винты и шайбы. Необходимые детали указаны ниже.
Дополнительные винты и шайбы
1 винт M3x25 или M3x30 с шестигранной головкой
1x шайба M3
1x гайка M3
2 винта M4x10
2 шайбы M4
2x626 шарикоподшипник
История
Версия 1.1

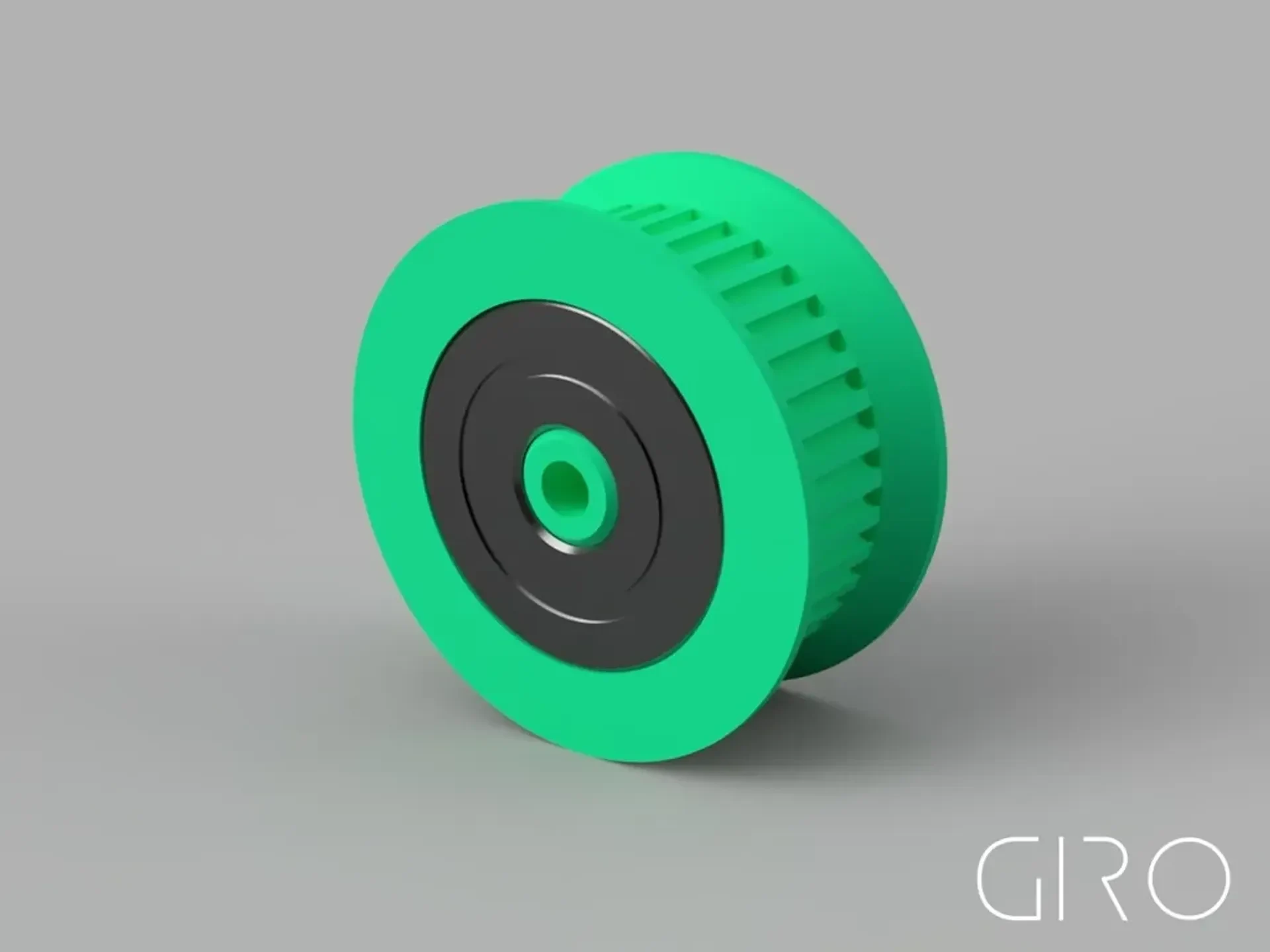

Шкив был исправлен и теперь имеет шкив с 39 зубьями (39T). Зубья ремня GT2 теперь полностью входят в пазы шкива. Преимущество в том, что вы получаете больше силы при более точном движении оси. Кронштейн также был сделан немного короче, чтобы освободить место.
Версия 1.0
Это была первая предполагаемая конструкция со шкивом с 38 зубьями (38T) и первым прототипом кронштейна.
Печать
Я бы рекомендовал использовать 2 периметра. Печатайте с более низкой скоростью, например 30 мм/с, чтобы получить более точную печать. Я рекомендую печатать натяжной ролик с заполнением не менее 50% для кронштейна и со 100% заполнением для шкива и вставки шкива.
Дополнительная информация
Сообщите мне, если возникнут какие-либо проблемы с натяжным роликом. Постараюсь помочь и при необходимости поправить конструкции. Я ценю любые отзывы об этих креплениях.
