Башня с литофановой лампой
Башенная литофановая лампа — это необычный подарок для вашей семьи, лучших друзей и себя.
Конечно, он также идеален в качестве необычного декора для дома.
Создавайте индивидуальные литофановые лампы-башни с красивыми фотографиями семьи и друзей или вписывайтесь в домашний декор.
И самое главное — литофаны можно еще и красить.
Лампа может быть настроена на один или несколько уровней и свободно вращаться на основании лампы. Если имеется несколько уровней литофана, их можно сместить на 45°.
Сборка различных вариантов описана ниже в двух таблицах и коротких анимационных видеороликах.
Инструменты, необходимые для создания цветных литофанов, их настройки и инструкции по печати описаны в PDF-файлах.
Удачной печати.
Внешние компоненты
Патрон лампы E27, 1 светодиод (сила света по необходимости), возможно удлинительный патрон E27 (1 уровень примерно 7-10 Вт, 2-3 уровня примерно 10-15 Вт)
Примеры ссылок:
Кабель питания Цоколь для лампы с выключателем E27 https://www.amazon.de/dp/B00P2DV2NY/ref=pe_3044161_189395811_TE_SCE_3p_dp_1?th=1
3-12 Вт E27 Светодиодная лампочка Corn Light https://www.amazon.de/dp/B078NRQXPN/ref=pe_3044161_189395811_TE_SCE_3p_dp_3
или
Светодиодная лампочка https://www.amazon.de/dp/B00W161IDO/ref=pe_3044161_185740101_TE_item?language=de_DE
или
Светодиод E27 мощностью 15 Вт, холодный белый цвет https://www.amazon.de/dp/B07RDHLPYW/ref=pe_3044161_185740101_TE_item
Удлинитель E27, 5 см, адаптер для удлинителя лампы — https://www.amazon.de/dp/B07K22XXQS/ref=pe_3044161_185740101_TE_item
Винты
Винты с шестигранной головкой: 2,5 мм, высота головки: 3 мм, диаметр головки: 6 мм.
Количество и длину см. во второй таблице в разделе «Сборка».
Инструмент
Шестигранный ключ 2,5 мм
Распечатать инструкции
Поддерживает: Нет
Разрешение: 0,2 мм
Заполнение: 15 % (1 x 10 %)
Подробности см. в файлах .3mf/.gcode с Prusaslicer.
Загрузка PrusaSlicer: https://www.prusa3d.de/prusaslicer/
Создайте свои (цветные) литофаны
До сих пор я использовал бесплатное онлайн-программное обеспечение «3dp.rocks» и «ItsLitho» для создания литофановых файлов STL; для цветных литофанов я использовал «ItsLitho».
3dp.rocks — https://3dp.rocks/lithophane/
Прочтите настройки этого проекта в формате PDF.
Файлы → Другие файлы → «Lithopane-3dp-rocks-Settings.pdf»
ItLitho — https://tool.itslitho.com/CreateModel
Прочтите настройки этого проекта в формате PDF.
Файлы → Другие файлы → «Lithphane-ItsLitho-Settings-Settings.pdf»
Сборка
Сборка отдельных частей в модули и типы литопановых ламп показана в следующих таблицах.
Таблица 1:
Литофановая лампа
Модуль/Уровень лампы
1 уровень
База+L1
2 Уровень
База+L1+L2
(только пример)
3 Уровень
База+L1+L2+L3
Цоколь лампы x x x
L1-полный х
L1-L2 х х
L1+x x x
L1+x-полный x x
Сборка «Уровни ламп»

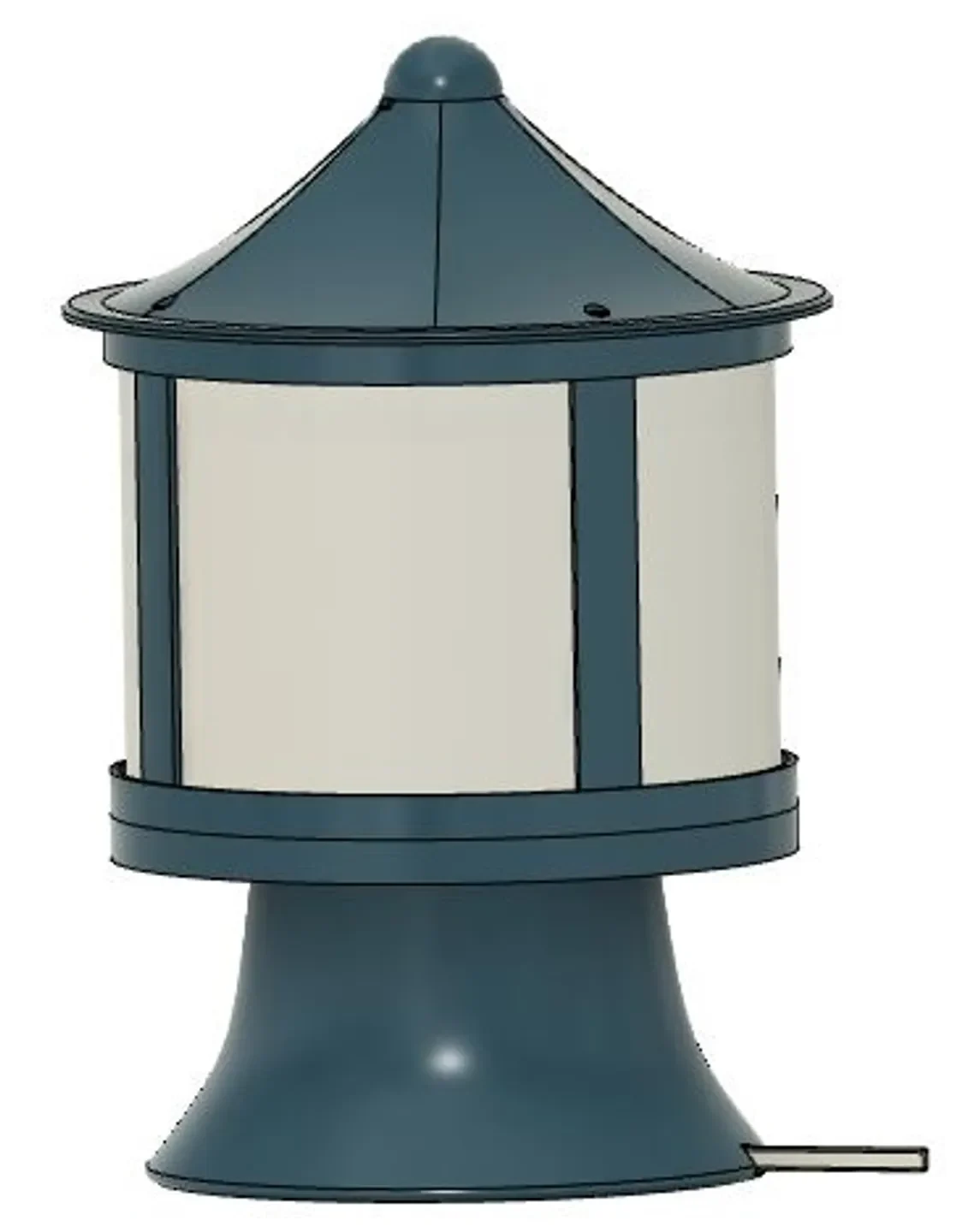

«Один уровень — База+L1»

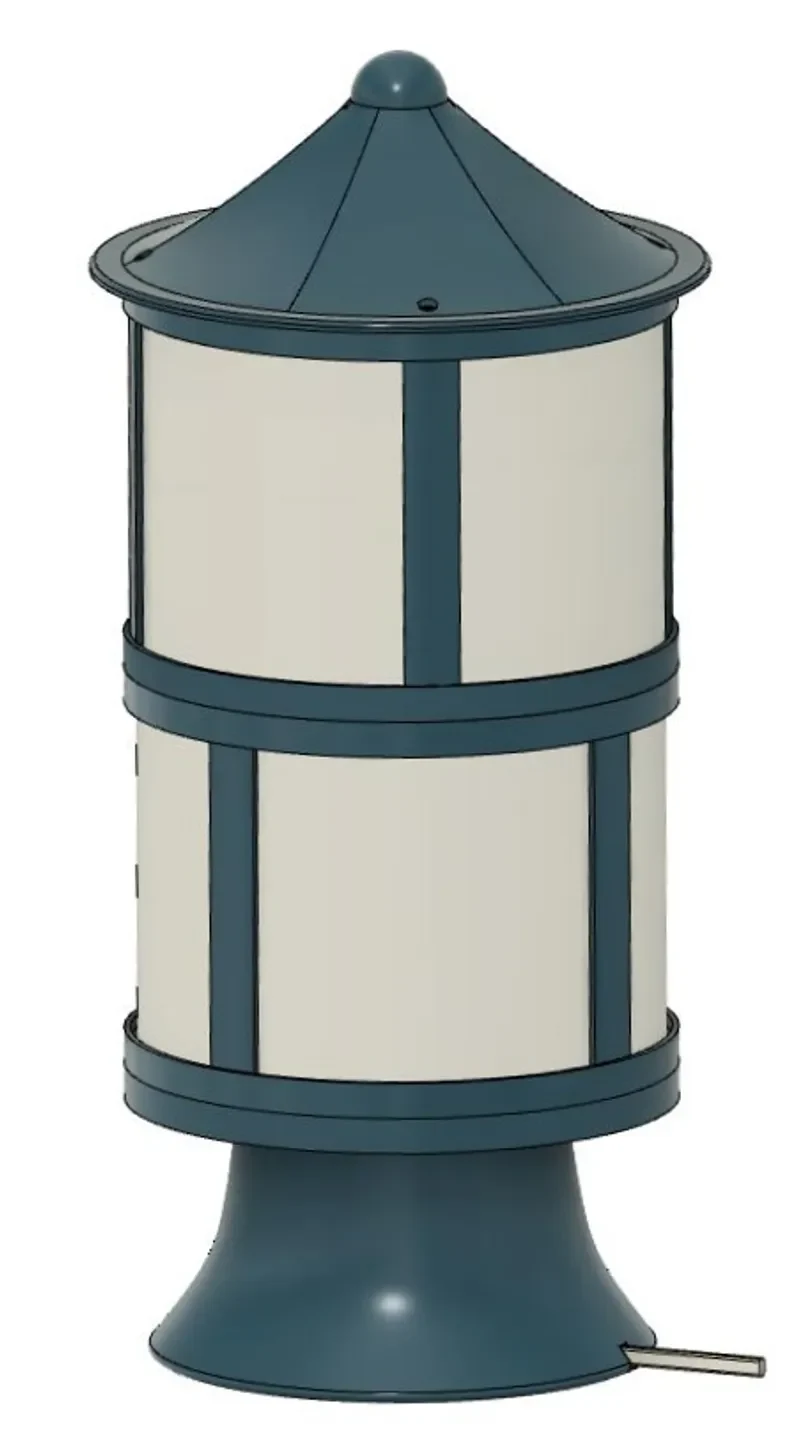

«Два уровня — База+L1+L2»
«3 Уровень — База+L1+L2+L3»
Здесь не показано.
Сборка «Модули»
Назначение компонентов (печатных деталей) модулям указано в «Таблице 2:» ниже.

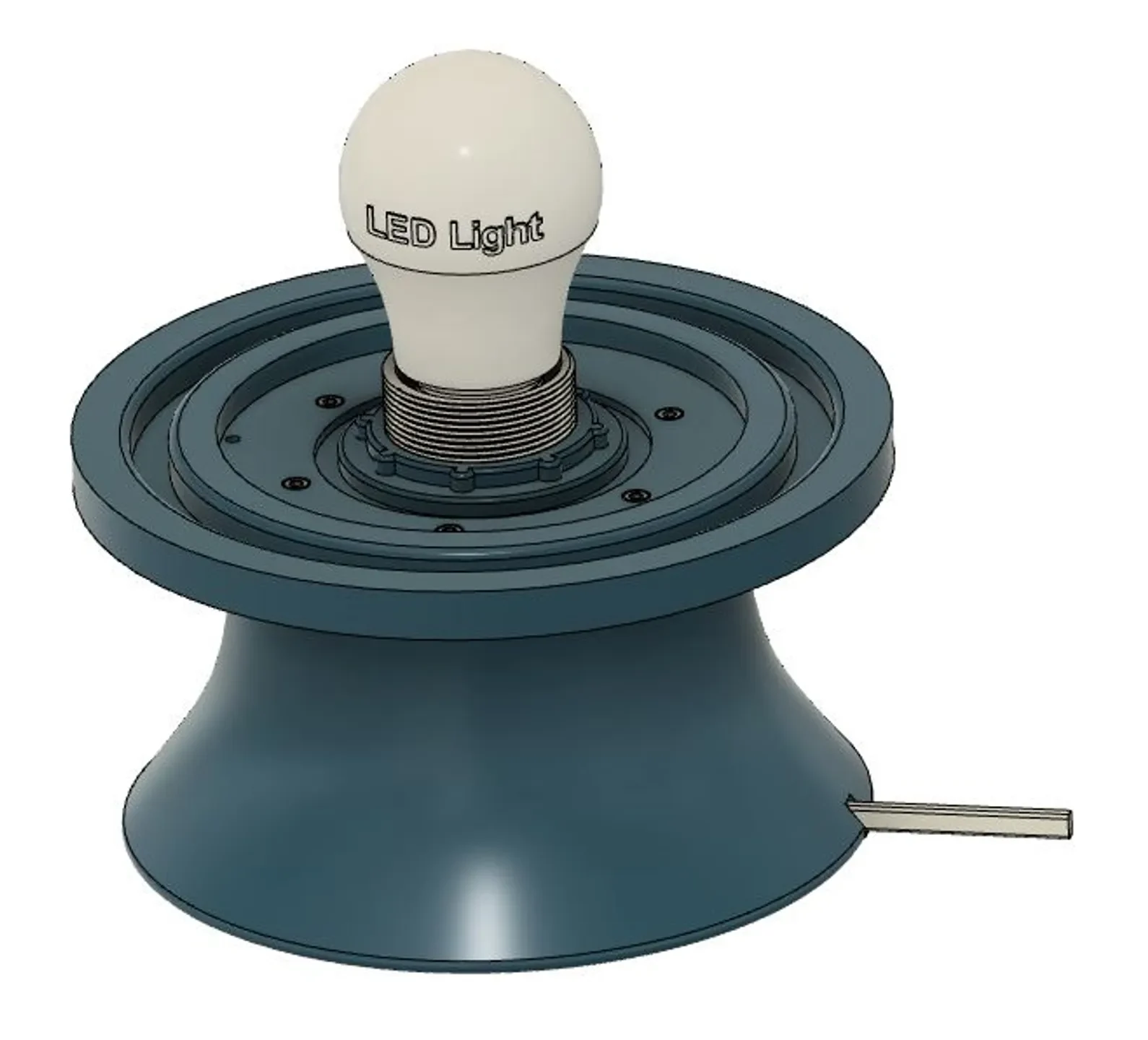

Основание лампы
L1-полный
Л1-Л2
Это модуль с кронштейнами для 2-го уровня.
Л1+х
Это модуль расширения с кронштейнами для 3-го и выше уровня.
L1+x-полный
Это верхний модуль для уровня 3 и выше.
Таблица 2:
Все напечатанные детали можно просмотреть в 3D в начале страницы.
или в разделе «Файлы» внутри «Файлы модели».
Компоненты основаны на файлах .3mf (см. раздел «Типы моделей»).
Компоненты/модуль Цоколь лампы L1-в сборе L1-L2 L1+x L1+x-в сборе
LL_держатель лампы и замок для троса x
LL_ламп-держатель-вращающаяся база x
Винты М3х0,5 8 мм: 6 шт. х
Патрон лампы E27 с кабелем x
Светодиод (5-10 Вт) х
LL-L1-нижнее основание x x
LL-L1-bottom_rotation-ring x x
LL_vertical-holder_4x x x x x
4x литофан x x x x
LL-L1+L2-верх x x x x
LL-L2_bottom x x
LL-roof_two(one)-изменение цвета x x
Винты М3х0,5 6мм: 4 шт. х х
Винты М3
