Европейский рождественский вертеп "Пирамида

Я вырос в Европе, и в моей семье всегда был один такой в ​​нашем доме. Пришло время сделать его на своем принтере. Эту Пирамиду можно распечатать на любом принтере с объемом печати 210 х 210 х 210 и более. В настоящее время я работаю над уменьшенной версией, которую можно будет печатать на небольших принтерах, таких как Mini+. Все, что вам нужно для этой работы, — это 4 свечи! Когда они зажигаются, горячий воздух поднимается вверх и отталкивает лопасти вентилятора, поворачивая платформу.

На момент печати у меня была только белая нить, но детали печатаются отдельно, поэтому их можно печатать разными цветами. Выше приведены некоторые изображения разноцветной версии.

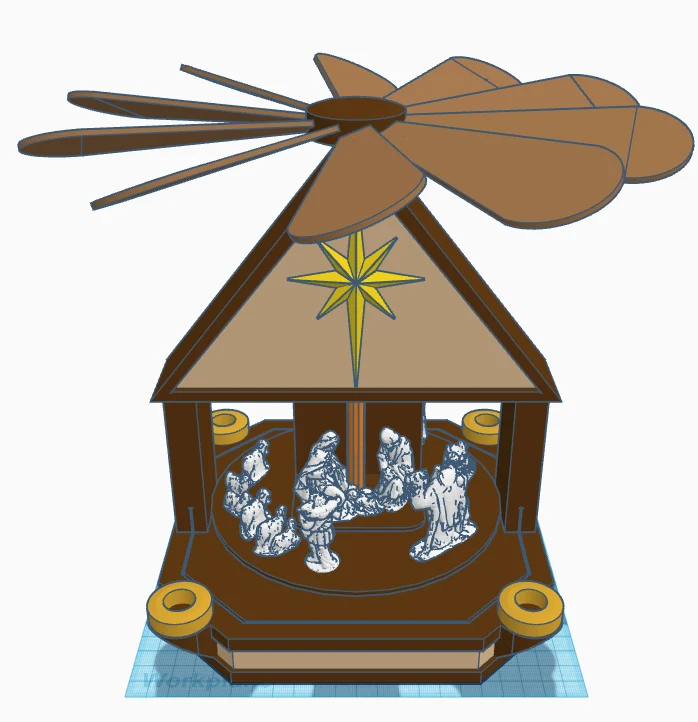

Вот проект Tinkercad:

https://www.tinkercad.com/things/huZdyAjT7wP

Строительство:

Перед сборкой имейте в виду, что некоторые компоненты этой конструкции могут не подойти, если на них действует сильная слоновья нога, неравномерное выдавливание или выпуклости по углам. Все спроектировано таким образом, чтобы прилегать друг к другу плавно, поэтому, если некоторые компоненты не подходят друг к другу, попробуйте сбрить или отшлифовать проблемные участки.

Базовая сборка:

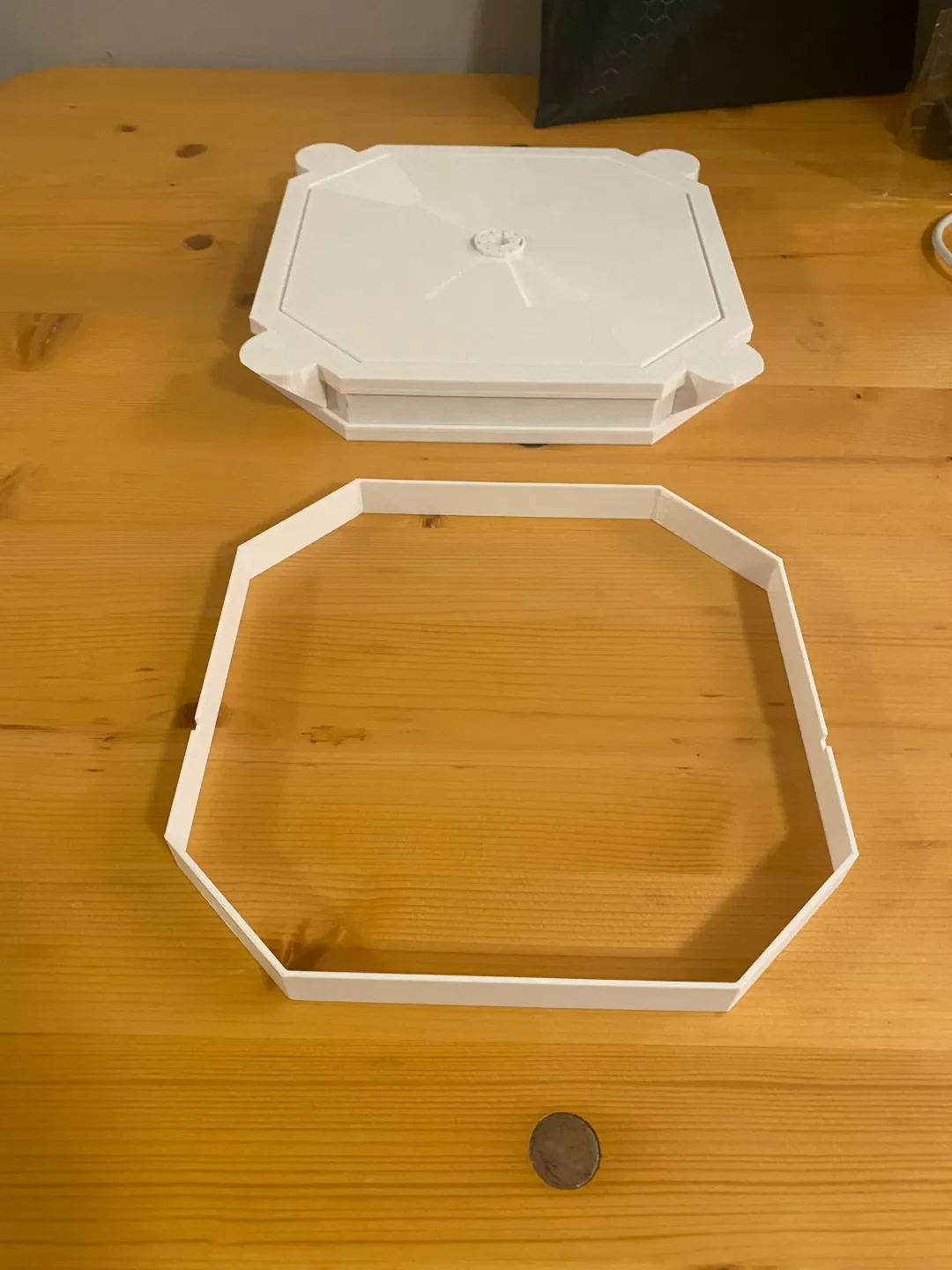

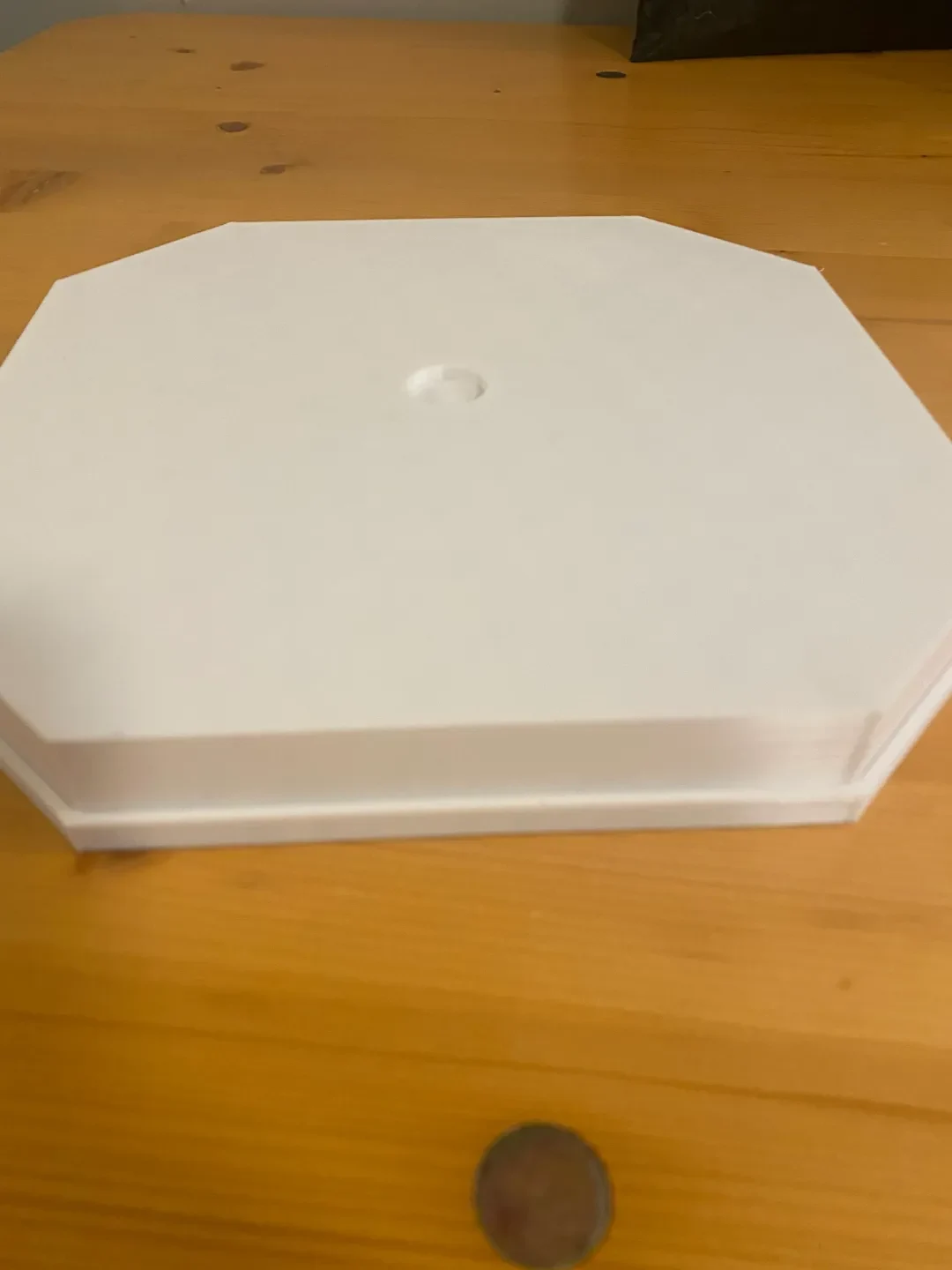

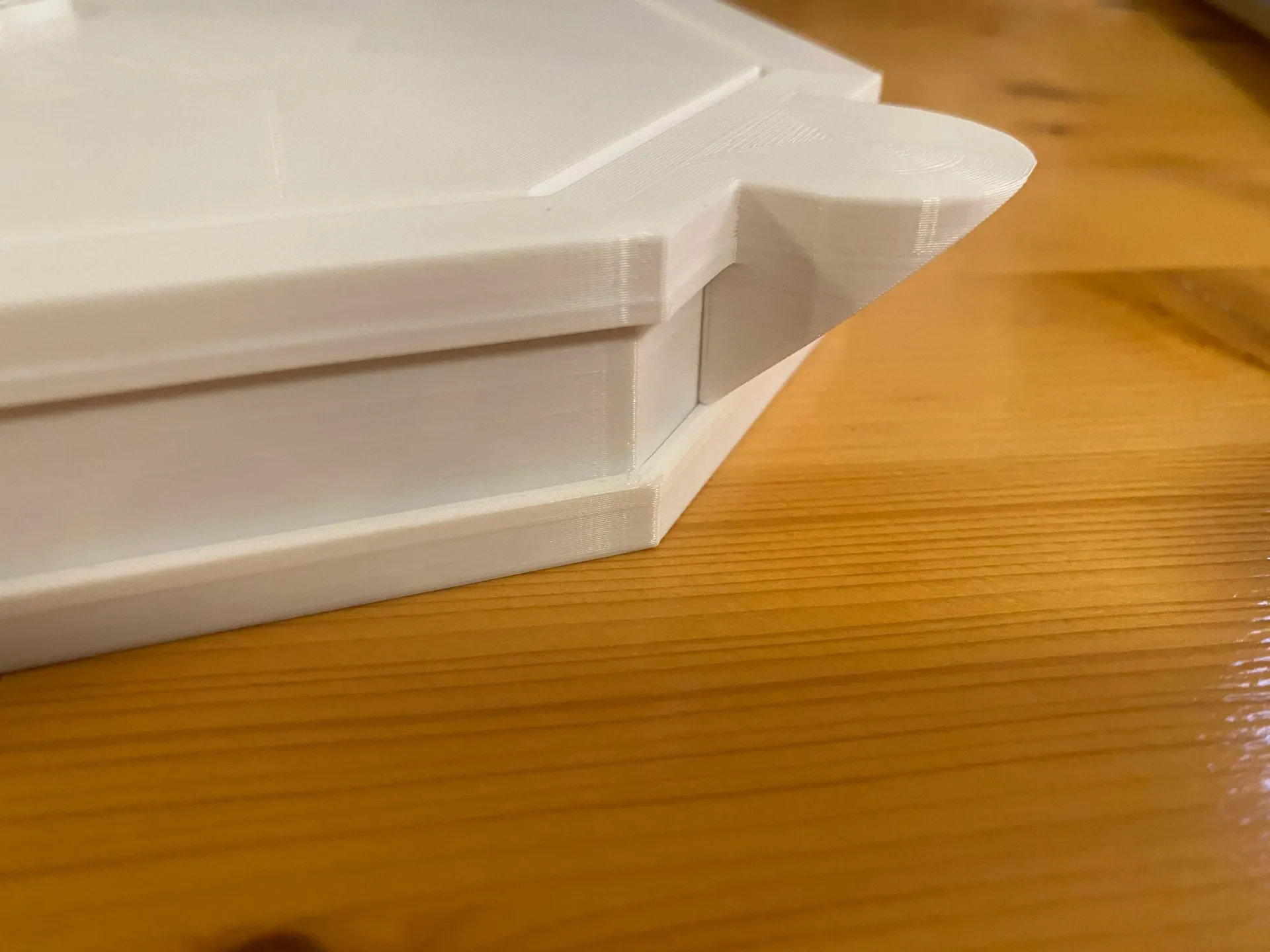

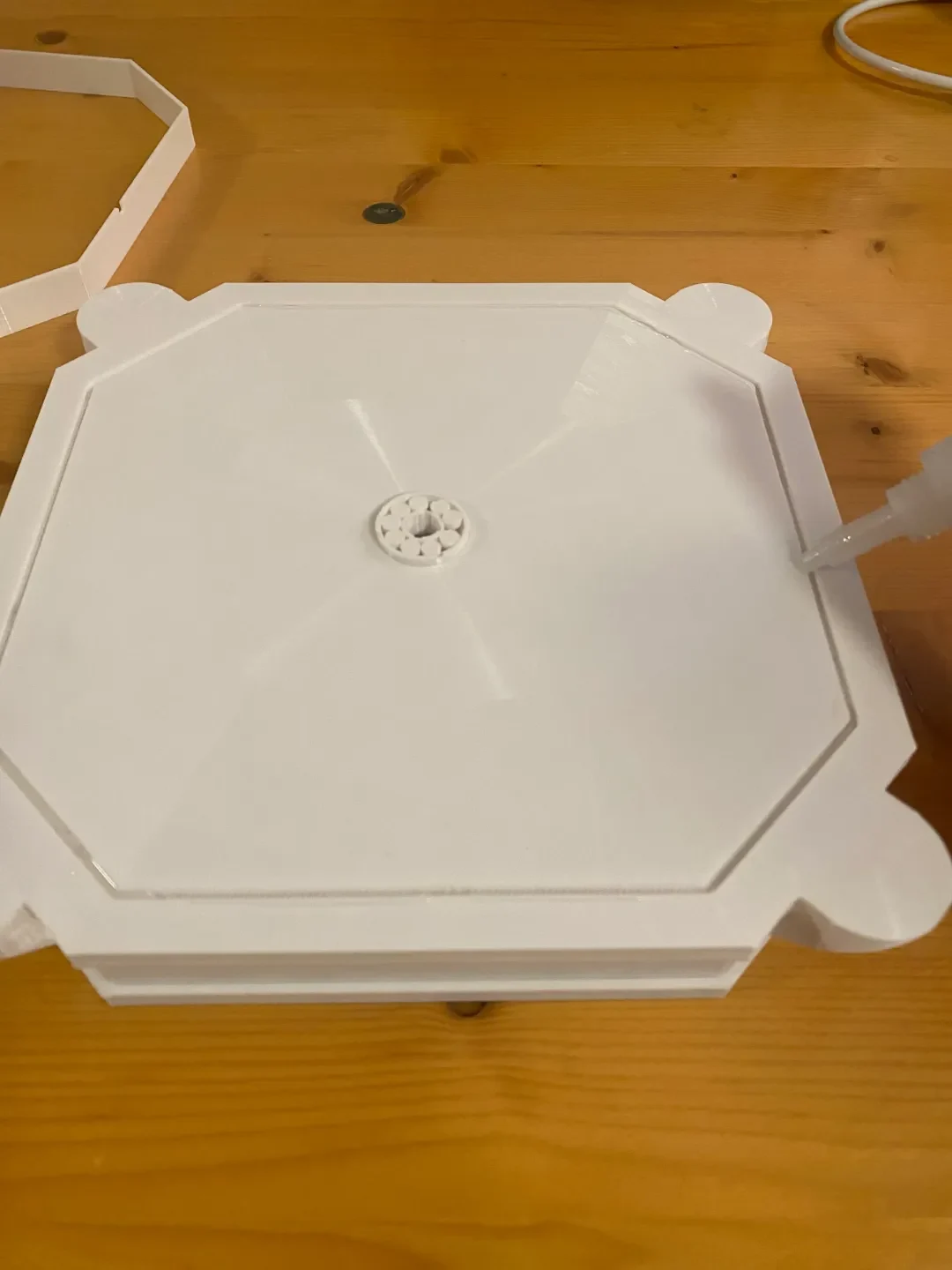

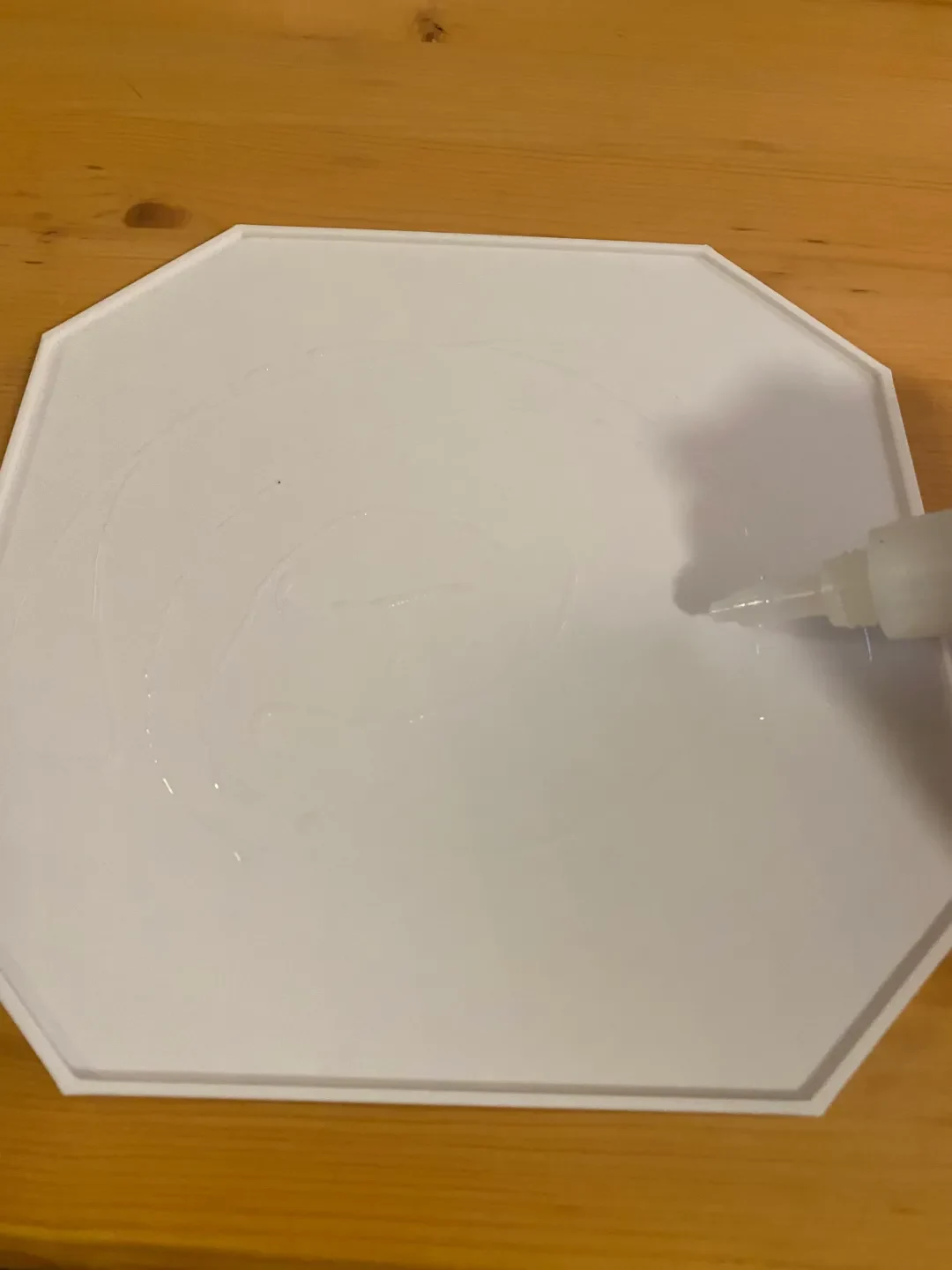

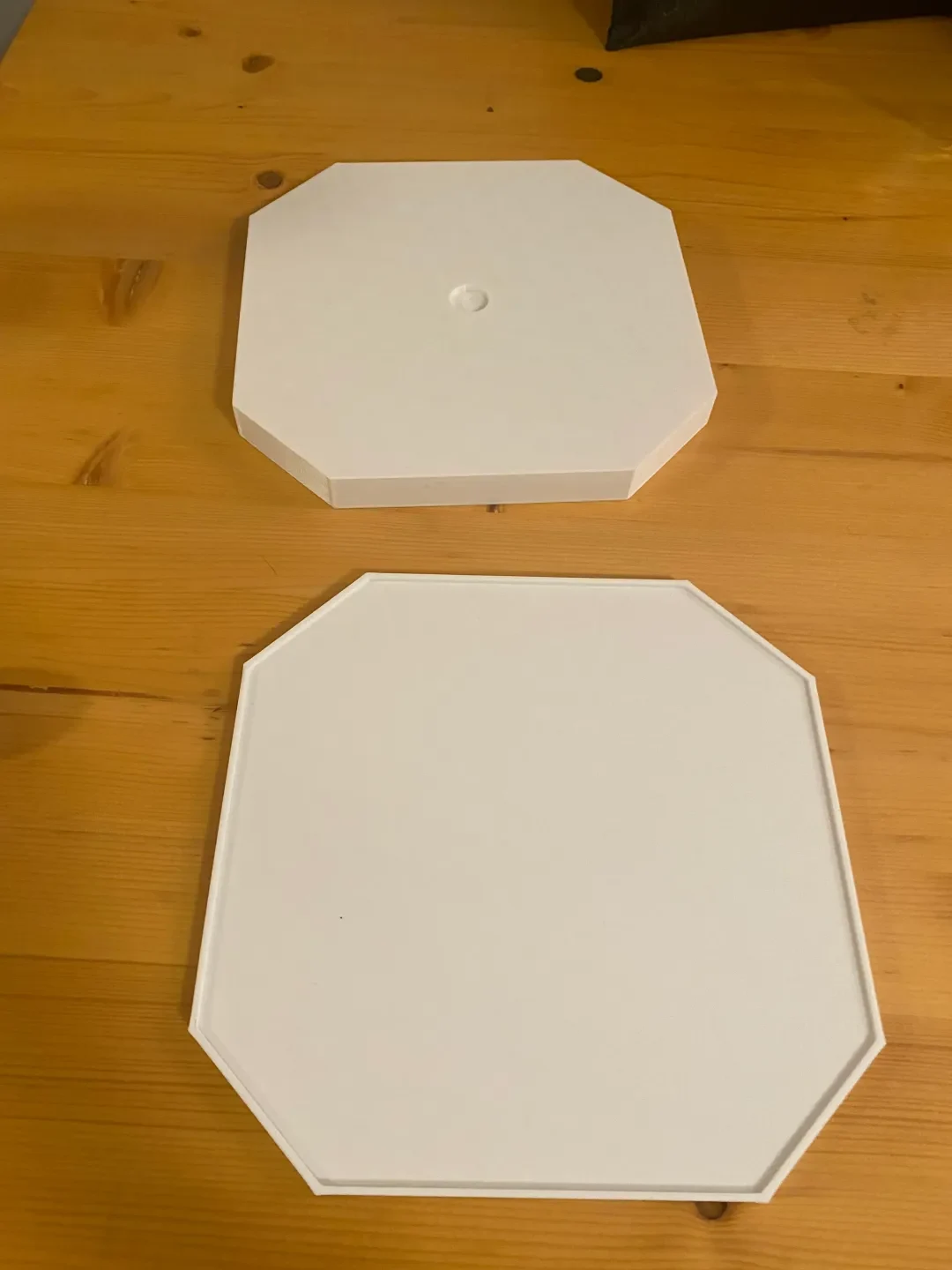

«Базовая нижняя часть» и «Базовая середина» должны соединиться вместе. «Base Top v3» должен идеально подойти для этого. Затем прикрепите стену v3 к основанию. Убедитесь, что все плотно встало на свои места. Теперь приклейте подсвечники на место (см. фото).

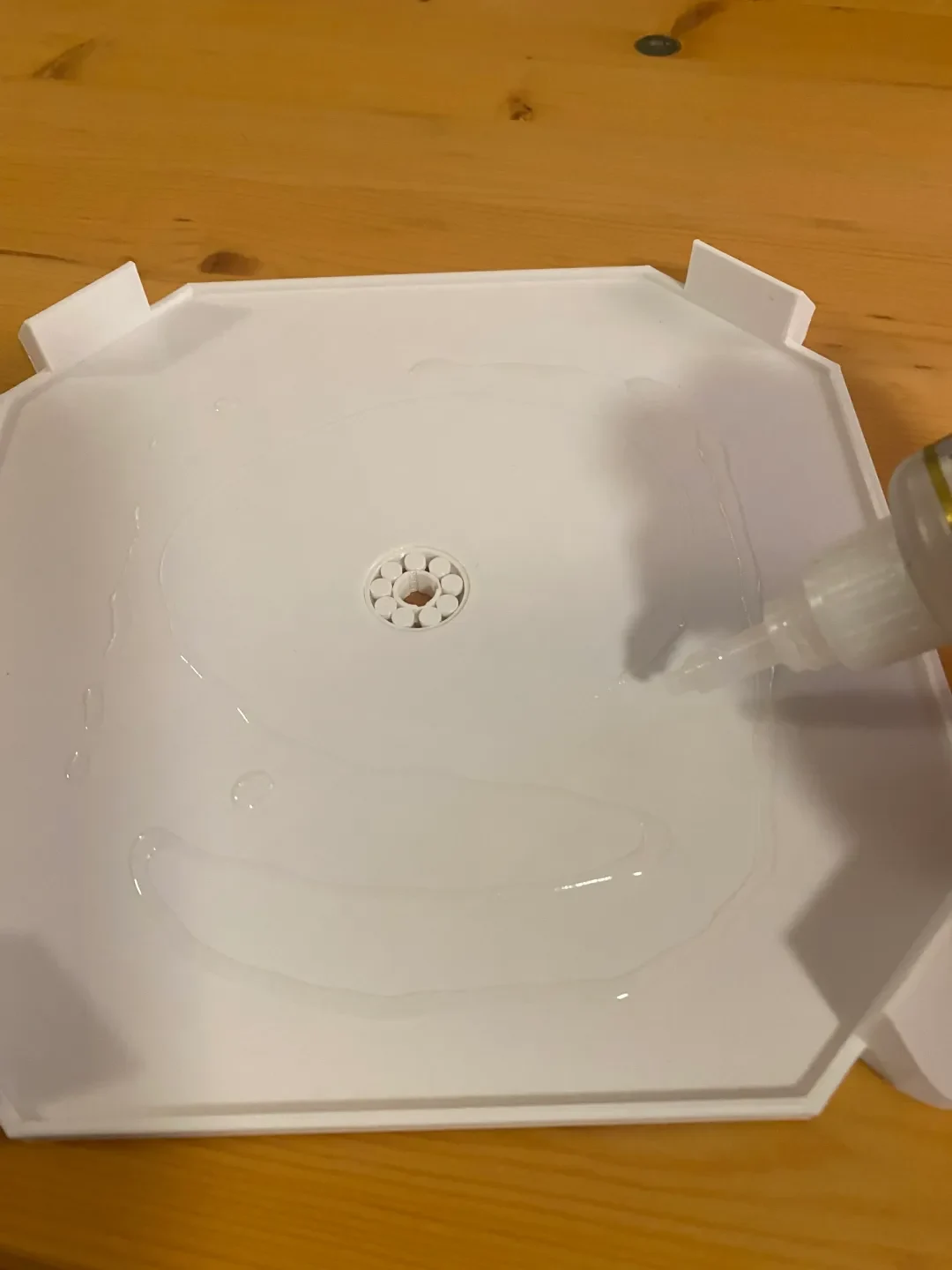

После того, как основание собрано, вы можете использовать прилагаемый подшипник или стандартный подшипник 608, который я рекомендую. Поместите подшипник в отверстие на детали «Base Top v3». Если вы решите использовать печатный подшипник, «Нижний вал» подойдет идеально. Отверстие в валу должно быть сверху. Если вы используете стандартный подшипник, вам придется сточить края, чтобы он подошёл по размеру.

Вставьте вал в подшипник, затем наденьте на вал «прокладку v4» и вставьте ее до упора в подшипник. Затем поместите вращающееся основание поверх него. Проставка должна приподнимать вращающееся основание над обычным основанием.

Сборка крыши:

Вставьте «Среднюю крышу v2» в «Крышу v6». На «Крыше средней версии v2» УБЕДИТЕСЬ, ЧТО СТОРОНА, БЛИЖАЙШАЯ К ОТВЕРСТИЮ, сначала входит в «Крышу v6»! Подробности смотрите на фотографиях.

Прежде чем сделать следующий шаг, убедитесь, что вы можете видеть сквозь отверстие для шахты в крыше. Если нет, то вы поместили «Roof Middle v2» наоборот.

Окончательная сборка:

Установите готовую крышу на «Нижнюю шахту» и на готовое основание. Понадобится немного клея в тех местах, где он совпадает с выемками на стене (см. фотографии). Теперь вставьте 10 лопастей вентилятора в «крепление лопастей вентилятора» и приклейте его к «верхнему валу». затем нанесите немного клея на нижнюю часть «Верхнего вала», проденьте его через крышу и вклейте в отверстие в верхней части «Нижней вала». Когда клей высохнет, вы сможете вращать лопасти вентилятора, и он одновременно будет вращать вращающееся основание. в противном случае проверьте суставы, чтобы убедиться, что ничто не мешает движению.

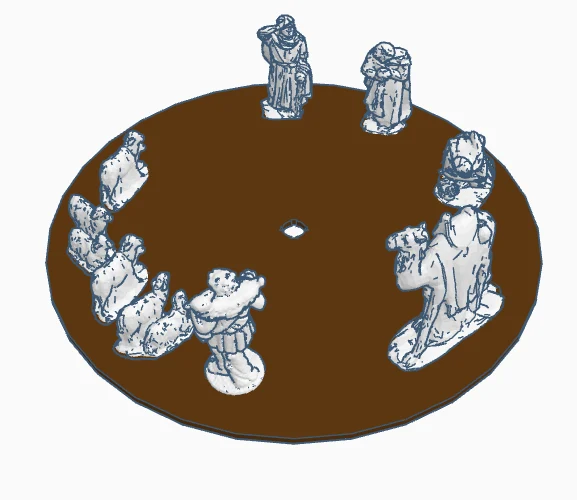

Наконец, приклейте фигурки к крыше и вращающемуся основанию. Звезду следует приклеить на «Крышу посередине v2», Иисуса, Марию и Иосифа — на платформу, свисающую с крыши, а овцу/пастуха/волхва/верблюда — на вращающееся основание. Убедитесь, что основа по-прежнему свободно вращается после приклеивания фигурок.

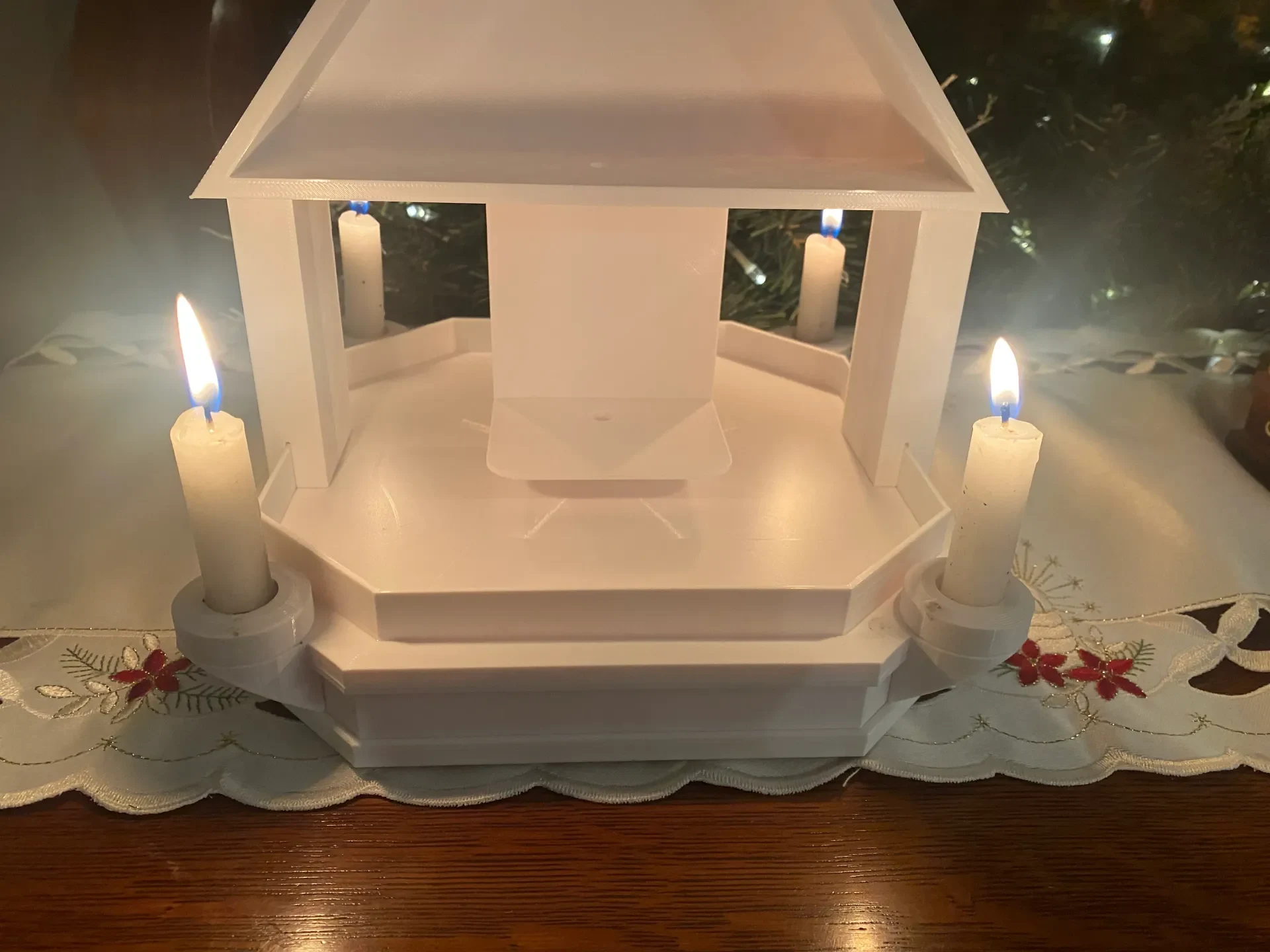

Наконец, возьмите несколько маленьких свечей, вставьте их в подсвечники (если они немного маленькие, добавьте немного воска, чтобы закрепить их на месте), зажгите их и наблюдайте, как это красивое изделие творит свое волшебство.

В зависимости от угла наклона лезвий они могут улавливать больше или меньше тепла от свечей. Если он движется слишком быстро, наклоните лезвия еще немного. если он вращается слишком медленно, то наклоняйте их меньше.

Некоторые компоненты этой модели являются ремиксами от Thingiverse:

Волхвы и животные, а также Иисус, Мария и Иосиф автора Лукапинелло

https://www.thingiverse.com/thing:604609

Мальчик-пастушок от Makerwiz

https://www.thingiverse.com/thing:966695
