Настольная лампа Вороного

Модель

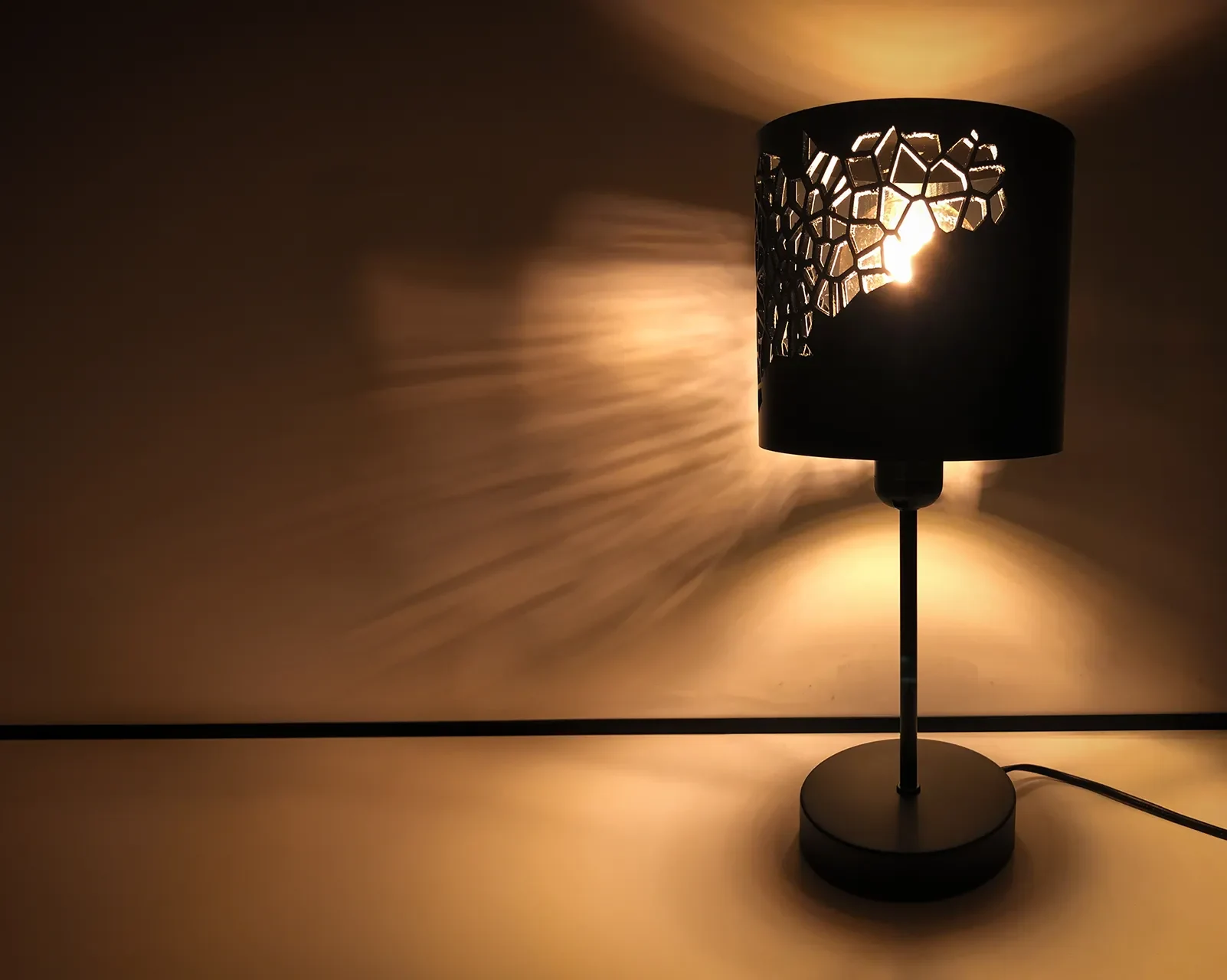

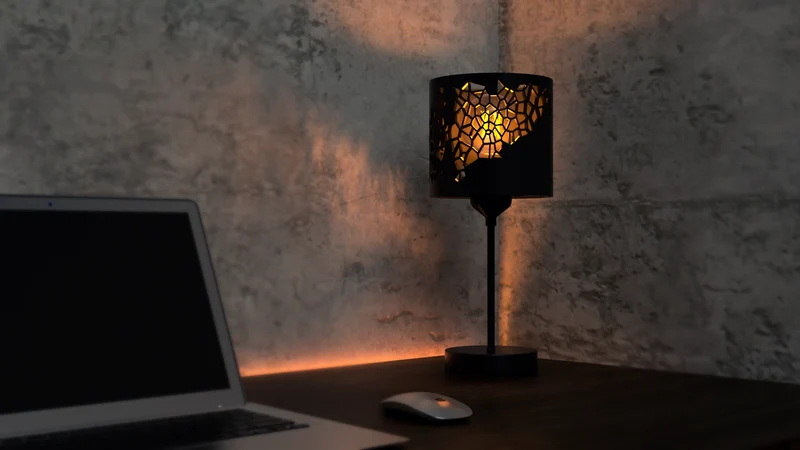

Абажур с узором Вороного для настольных ламп с цоколем Е27 или Е14.

Размеры

Абажур имеет диаметр 160 мм и высоту 150 мм.

Печать

При выборе модели обратите внимание на диаметр крепления. Диаметр отверстия абажура цоколя Е27 составляет 41 мм, а цоколя Е14 — 24 мм.

При печати этой модели я рекомендую опорные конструкции, так как узор Вороного создает выступы, которые не обязательно можно без проблем напечатать на каждом принтере. В файлах вы можете найти предустановленный проект Prusa-Slicer для базы E27.

Для печати достаточно сопла 0,4 мм и высоты слоя 0,20 мм с настройками принтера по умолчанию для заполнения и т. д.

Ремикс

Чтобы переделать модель или внести свои собственные изменения, вы, как всегда, найдете проект FreeCad в файлах.

Дополнительные необходимые компоненты

В абажур не входит фонарный столб… и на всякий случай, конечно, без лампочки. Но комплектующие легко купить в Интернете, в магазинах товаров для дома или мебельных магазинах.

Фонарный столб

При выборе настольной лампы обратите внимание на наличие резьбового соединения абажура на основании лампы. Абажур обычно подходит к цоколю лампы E27 или E14. Но обратите внимание на размеры основания. Диаметр отверстия абажура цоколя Е27 составляет 41 мм, а цоколя Е14 — 24 мм.

Например, вы можете использовать эту настольную лампу на Amazon или STRÅLA (303.325.26) или SKAFTET (504.054.18) от IKEA.

Лампочка

Для своего проекта я использовал лампочку Philips Hue White E27 Filament A60 мощностью 550 лм.

Однако вы можете использовать для проекта любую лампочку E14 или E27 (конечно, в зависимости от цоколя вашей лампы) диаметром до 80 мм.

Сборка

Сборка проста, но при сборке обратите внимание на правила техники безопасности.

Инструкции по безопасности

Эта модель является аксессуаром для электрооборудования, которое работает при напряжении выше безопасного сверхнизкого напряжения (50 В переменного тока / 120 В постоянного тока) в соответствии со стандартом IEC 61140. Поэтому соблюдайте следующие инструкции по технике безопасности.

ОСТОРОЖНОСТЬ! — ЭЛЕКТРИЧЕСКАЯ ОПАСНОСТЬ

Устанавливайте абажур и лампочку на светильник только в выключенном и отключенном от сети электропитании!

Неправильная работа с электрическими системами может привести к поражению электрическим током.
Поражение электрическим током может привести к смертельным или опасным для жизни травмам. Прежде чем приступить к работам с электрическими системами, обесточьте их и предохраните от повторного включения.

Работы с электрическими системами (например, с патроном лампы или кабелем питания) может выполнять только квалифицированный персонал в соответствии с местными и национальными электротехническими нормами и правилами. и правила.

ВНИМАНИЕ — РИСК ПОЖАРА

При выборе лампочки обратите внимание на максимальную мощность используемой настольной лампы. Если максимальная мощность лампы превышена, в патроне лампы и/или электрическом кабеле лампы может возникнуть тлеющее возгорание.

Расстояние между поверхностью лампы и плафоном должно быть не менее 30 мм. Поэтому следите, чтобы диаметр лампочки не превышал 80 мм.
