CLICKbase: немагнитная, фиксирующаяся опорная плита Gridfinity - все края заподлицо, легко расширяется, очень жесткая

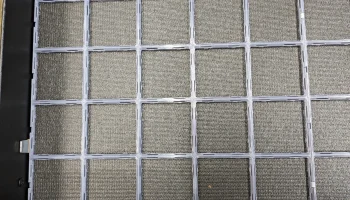

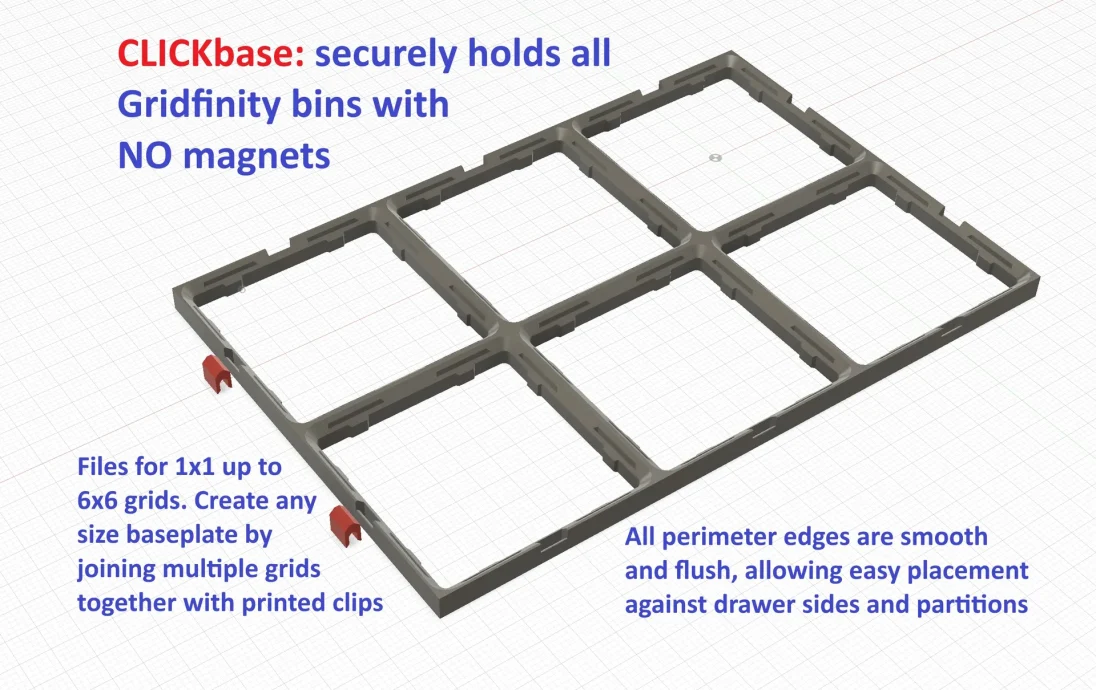

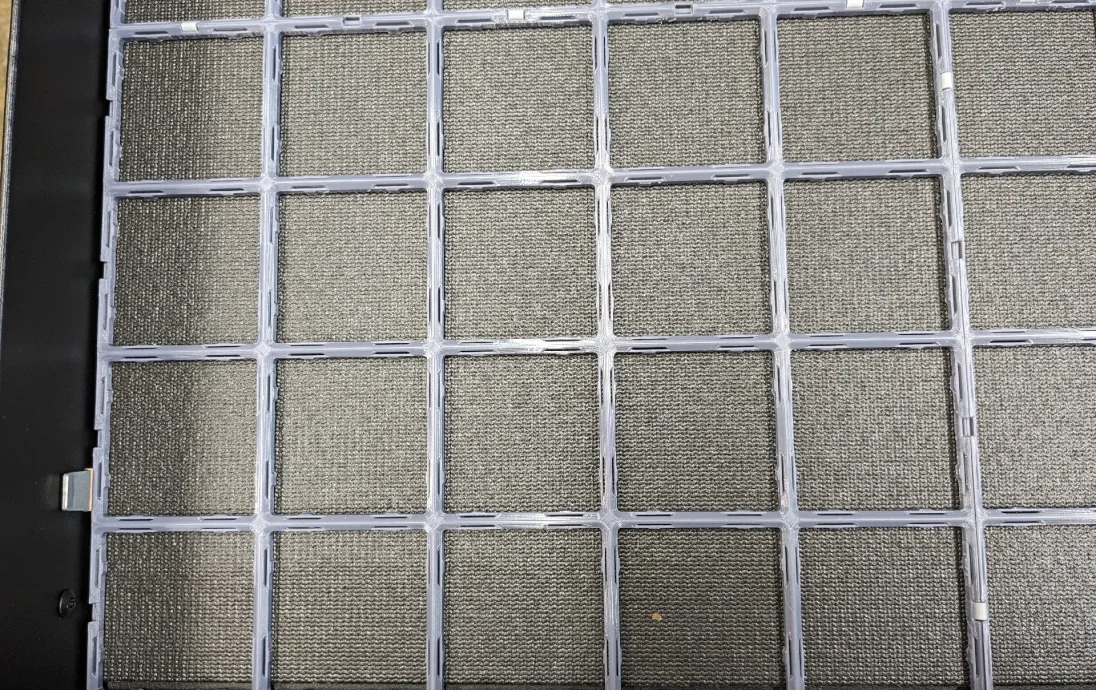

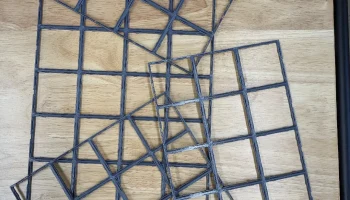

CLICKbase, как и конструкция Clickfinity, из которой он произошел, представляет собой защелкивающуюся опорную пластину Gridfinity, которая надежно удерживает все совместимые с Gridfinity контейнеры без использования каких-либо магнитов. Наиболее существенное отличие Clickfinity (и других ремиксов) заключается в том, что все размеры сетки (от 1x1 до 6x6) печатаются с гладкими, ровными краями по всему периметру.

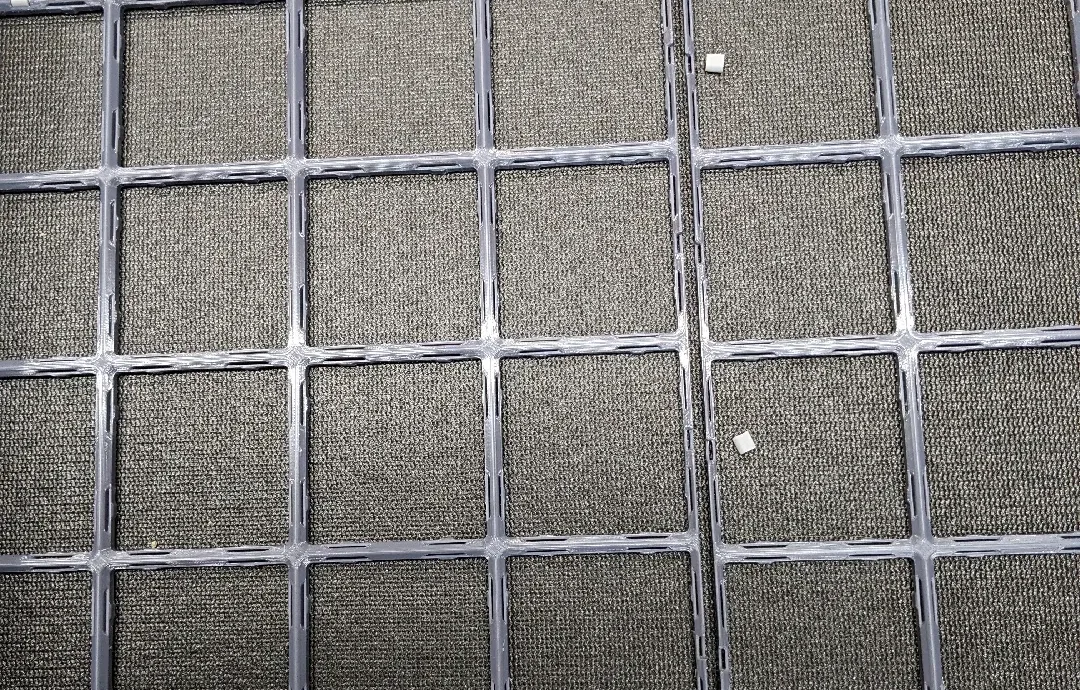

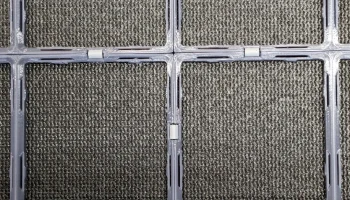

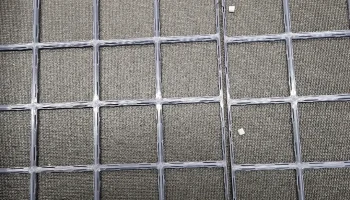

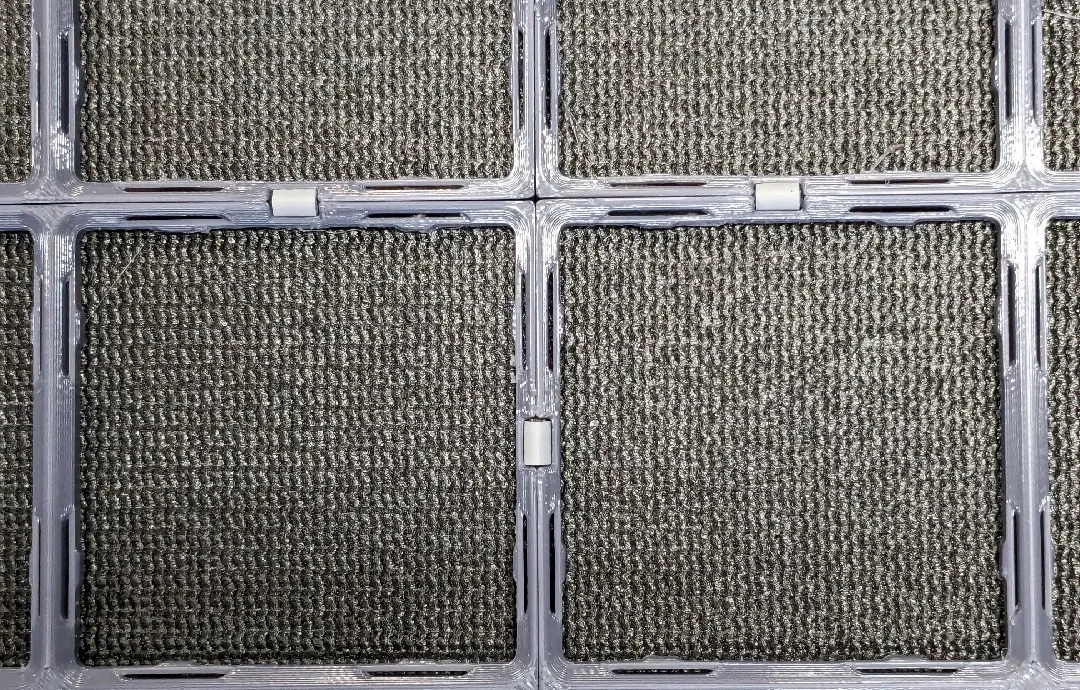

Файлы предоставляются для размеров базовой плиты от 1x1 до 6x6. Расширение сетки до любого желаемого размера достигается путем соединения нескольких базовых пластин с помощью небольших печатных клипов (файл CLICK_Clip). Зажимы легко вставляются или снимаются (может оказаться полезным пинцет), что позволяет неограниченно использовать размеры базовой пластины конечного использования и легко переконфигурировать ее при необходимости. Для надежного соединения пластин необходимы всего 2 или 3 зажима, по одному на каждом конце опорной пластины (и, возможно, один посередине). Для полной фиксации зажимов в пазах требуется сильное давление — я использую тупой инструмент, например ручку отвертки или (часто) нижний угол мусорного ведра.

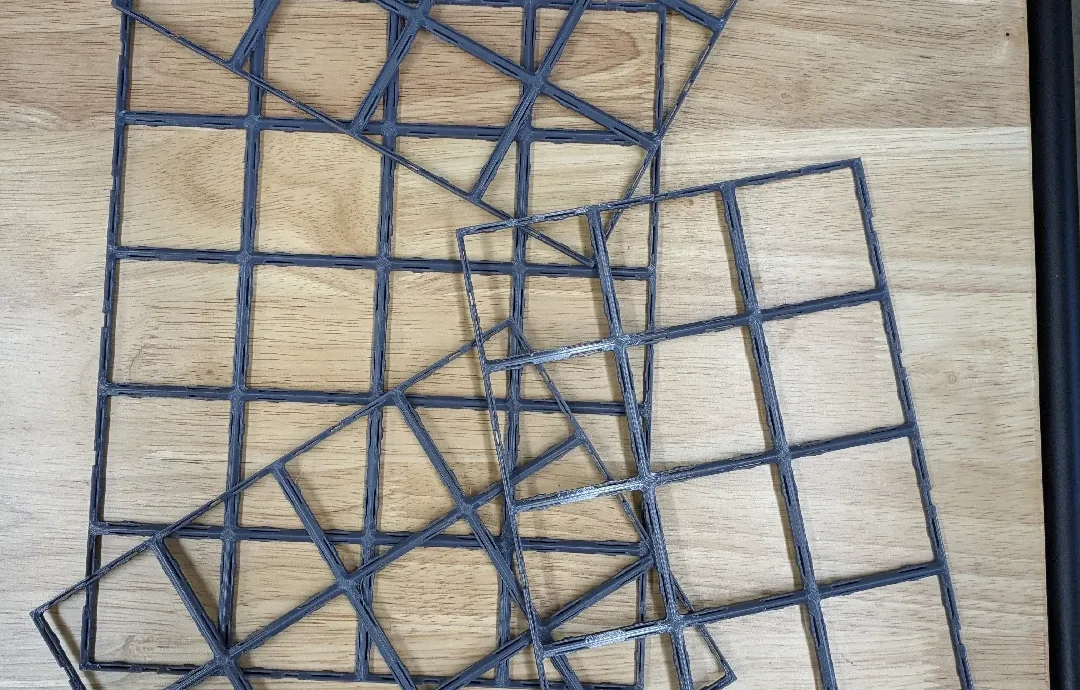

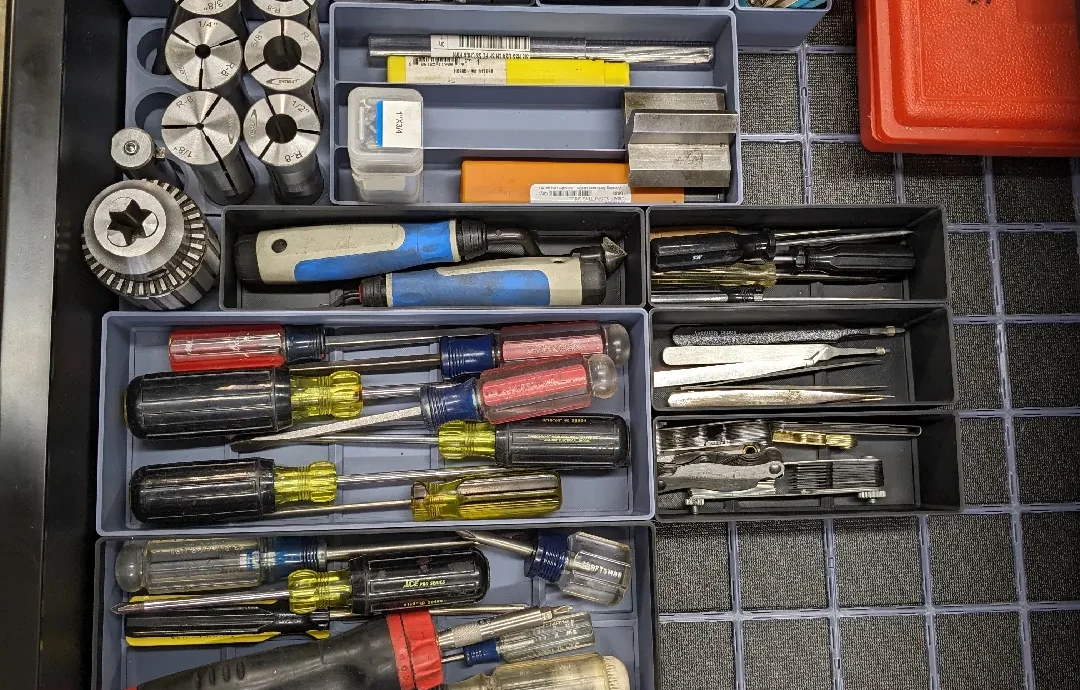

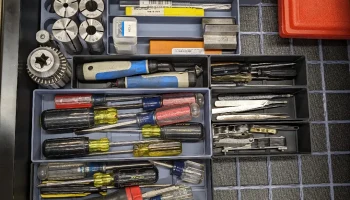

В этой конструкции отверстия для винтов не предусмотрены, и я не нашел в них необходимости. Сами сетки довольно жесткие, и если необходимо предотвратить их скольжение по поверхности, можно использовать небольшие точки клейкой ленты (например, эти). Я ими даже не пользуюсь, так как мои ящики для инструментов (как и многие другие) покрыты тонким противоскользящим резиновым ковриком, и опорные плиты очень хорошо на них держатся.
Рекомендации по печати
(НОВОЕ от 29 мая 2025 г.: Небольшое количество пользователей, использующих Orca Slicer, сообщили о проблемах с печатью, из-за которых не удается вытянуть мельчайшие элементы — см. ветку комментариев, начатую @BTHRE3D. Решение этой проблемы нашел Бастиан; если вы столкнулись с этой проблемой, прочтите его ответ).
Всю печать я выполнял с использованием сопла диаметром 0,4 мм и высотой слоя 0,2 мм. Из-за очень маленькой геометрии конструкции механизма фиксации контейнера, прорезей по периметру и зажимов я сомневаюсь, что это будет хорошо печатать с соплом большего размера. Если вам удалось реализовать эту конструкцию с использованием сопла большего размера, оставьте отзыв и комментарий. РЕДАКТИРОВАНИЕ (02.10.24): В комментариях Баннивинклс сообщает об успешной печати с соплом 0,6 мм — ХОРОШО!
Как отмечено в исходном дизайне Clickfinity, рекомендуется печатать эти базовые платы не PLA (или PLA+). Это связано с тем, что пружинный механизм (который выполняет функцию фиксации) со временем теряет силу пружины из-за «ползучести» материала PLA при постоянной нагрузке. Это приведет к постоянному уменьшению удерживающей силы после того, как контейнер будет находиться на месте в течение длительного времени. PETG, ABS, ASA или нейлон — приемлемые материалы.
Небольшие зажимы, используемые для соединения опорных пластин, не имеют такого ограничения, и я печатаю свои из PLA+. Я напечатал сетки опорных пластин из PETG со скоростью 50 мм/сек на Bambu Lab X1C. При более высоких скоростях печати мои результаты были не столь удовлетворительными.
Файлы
(НОВИНКА от 18 февраля 2025 г.: по запросу теперь доступны файлы с сеткой большего размера, до 8x8, только со стандартным размером сетки 42 мм. Файлы расположены в одном ZIP-файле «Click42_LargeGrids» в «Другие файлы»)
(НОВОЕ от 09.02.25: по запросу файлы .3MF для опорных плит с размером сетки 50 мм (нестандартных) теперь загружаются в виде одного файла .zip в раздел «Другие файлы»).
(НОВОЕ от 06.01.25: по запросу файлы шагов для всех размеров сетки теперь находятся в ZIP-файле в разделе «Другие файлы»).
Файлы предоставляются для сеток размером от 1x1 до 6x6; имена файлов включают размер. Цифра «42» в имени файла описывает размер индивидуальной сетки 42 мм (стандарт Gridfinity).
По разным причинам я создаю свои собственные сетки с (нестандартным) единичным размером 50 мм — это просто лучше соответствует моим потребностям в хранении, и поэтому я включил размерность единицы в имена файлов, чтобы иметь возможность организовывать свои собственные файлы. Да, и именно поэтому пропорции фотографий могут выглядеть не совсем правильными, как у моей 50-миллиметровой сетки :)
Я не хочу начинать разговор о стандартах, но если есть интерес к 50-миллиметровым файлам, я был бы рад опубликовать и их — дайте мне знать в комментариях, если вы хотите
