Замена вкладыша зарядного устройства AEG QX8

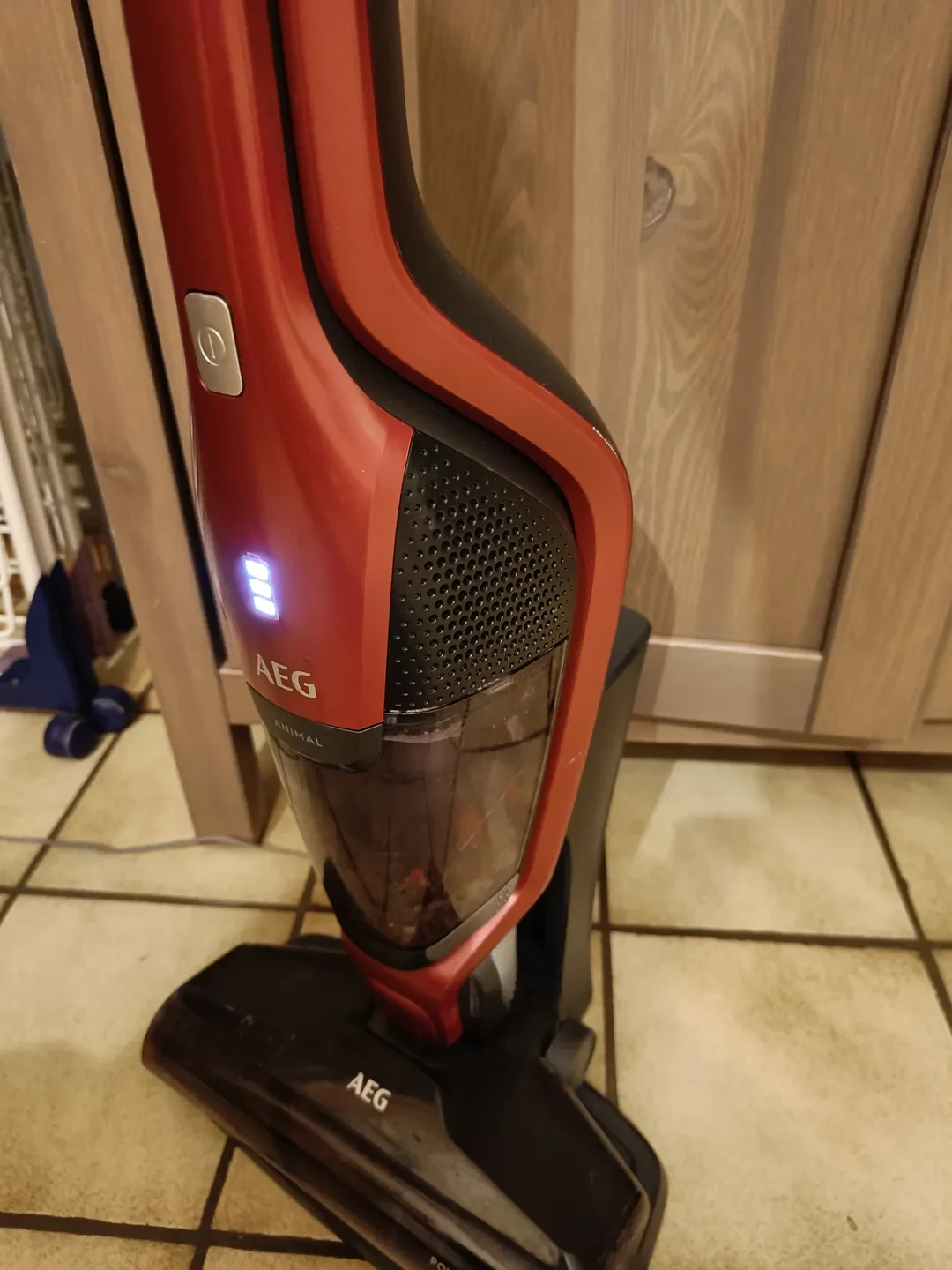

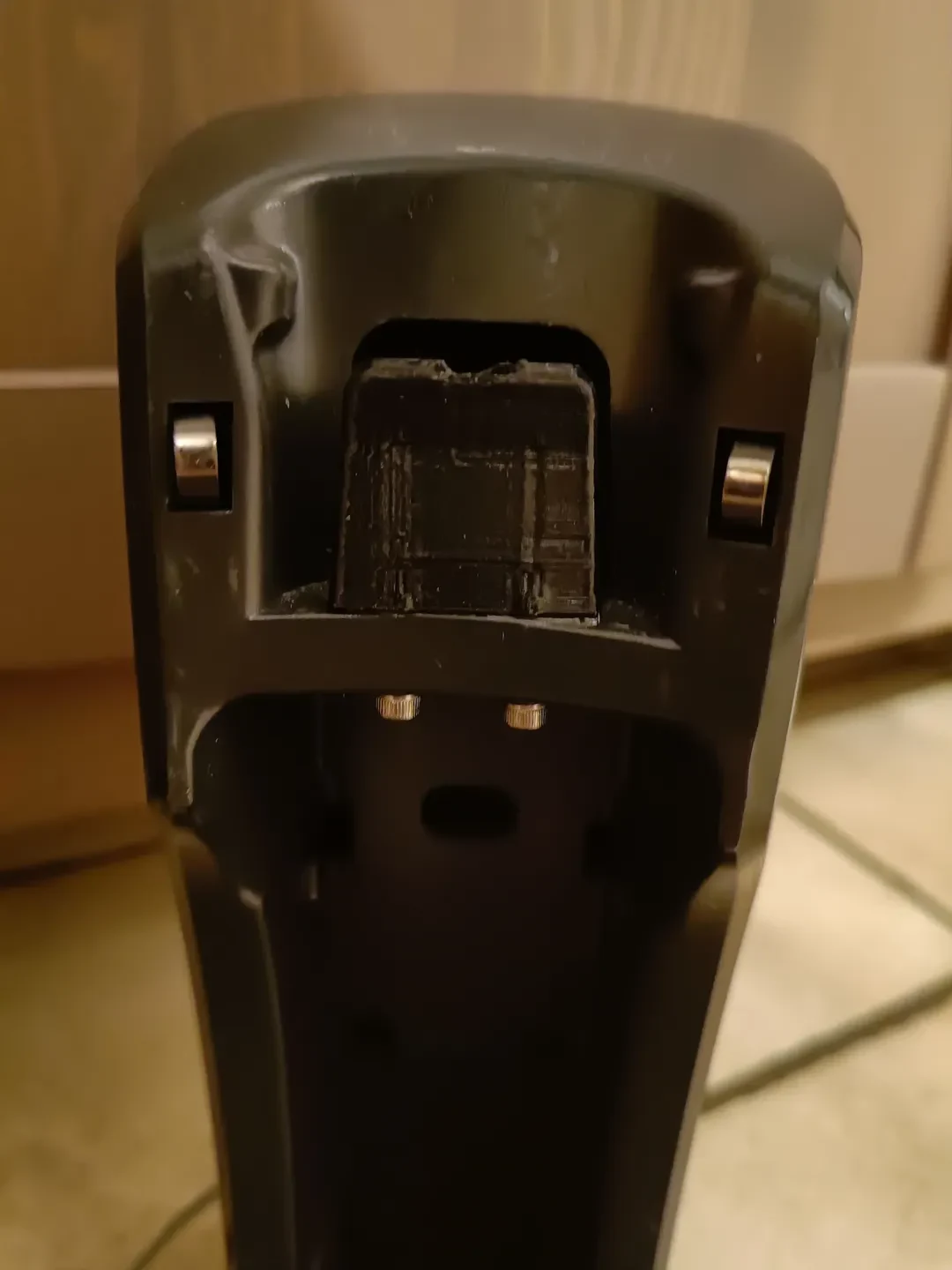

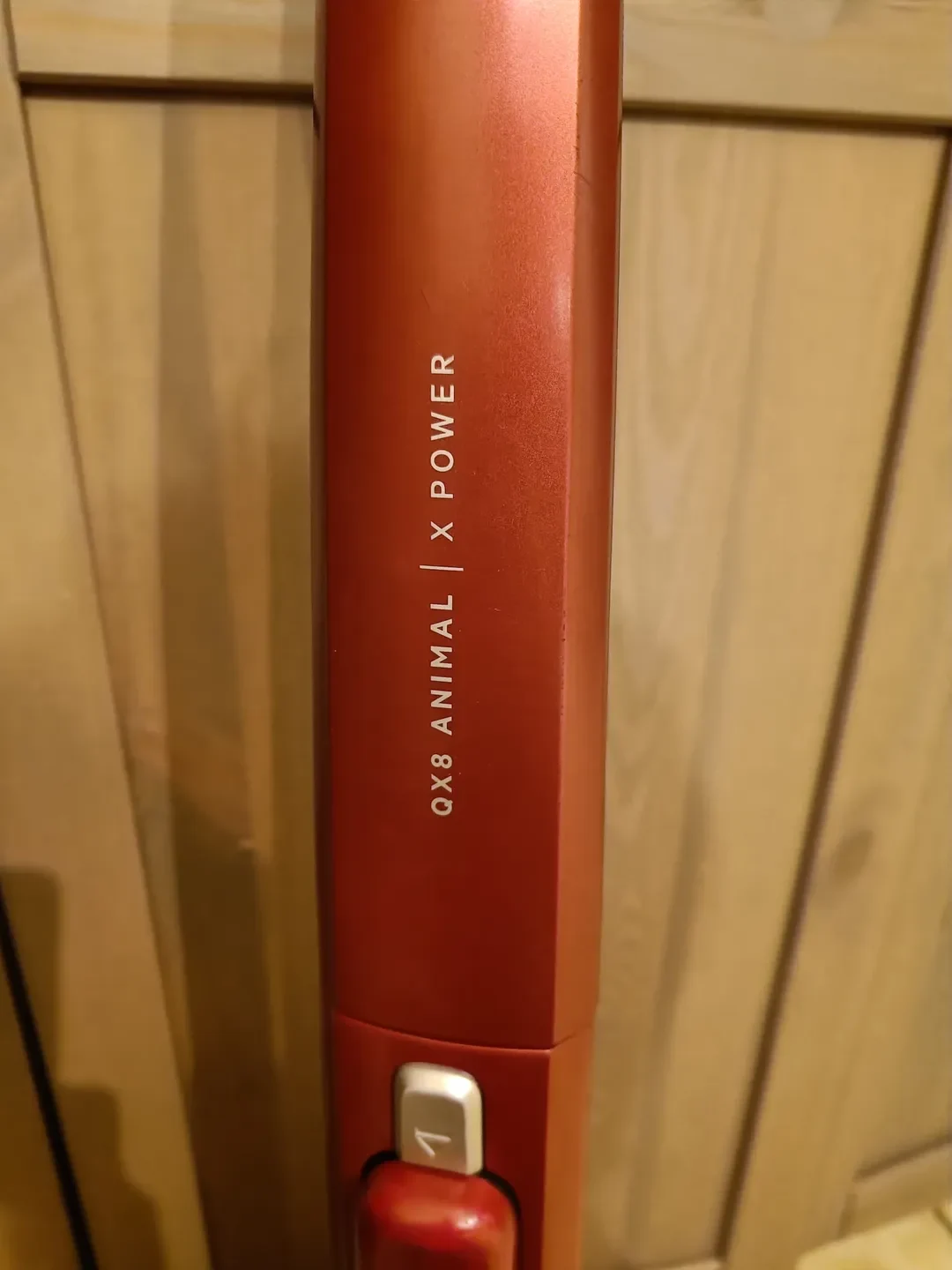

Это сменная вставка для ручного пылесоса AEG QX8. Эта часть удерживает вакуум на зарядной подставке для ее зарядки.

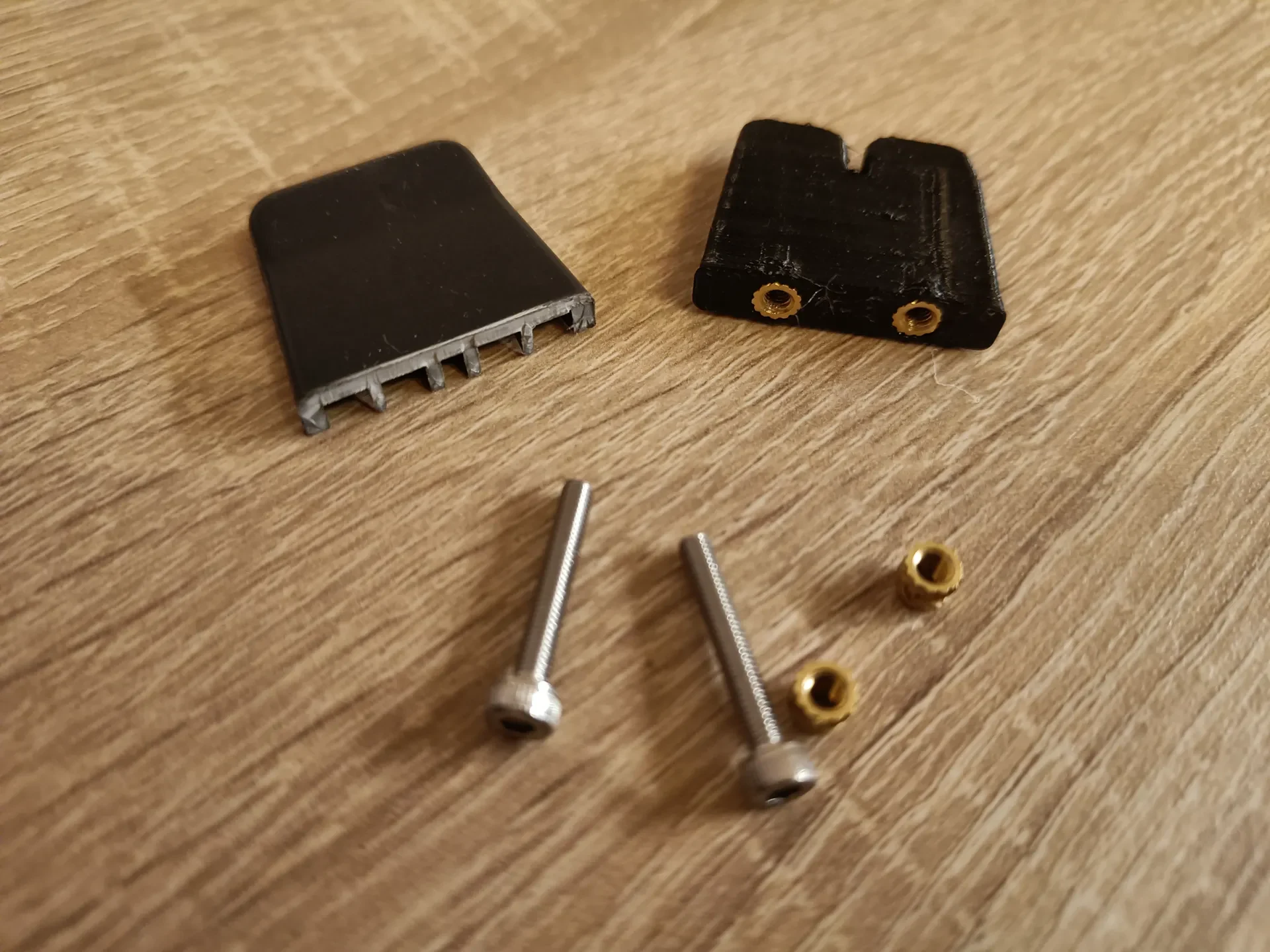

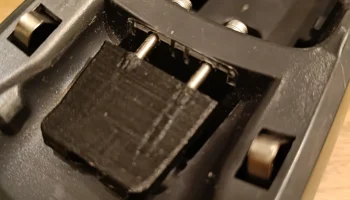

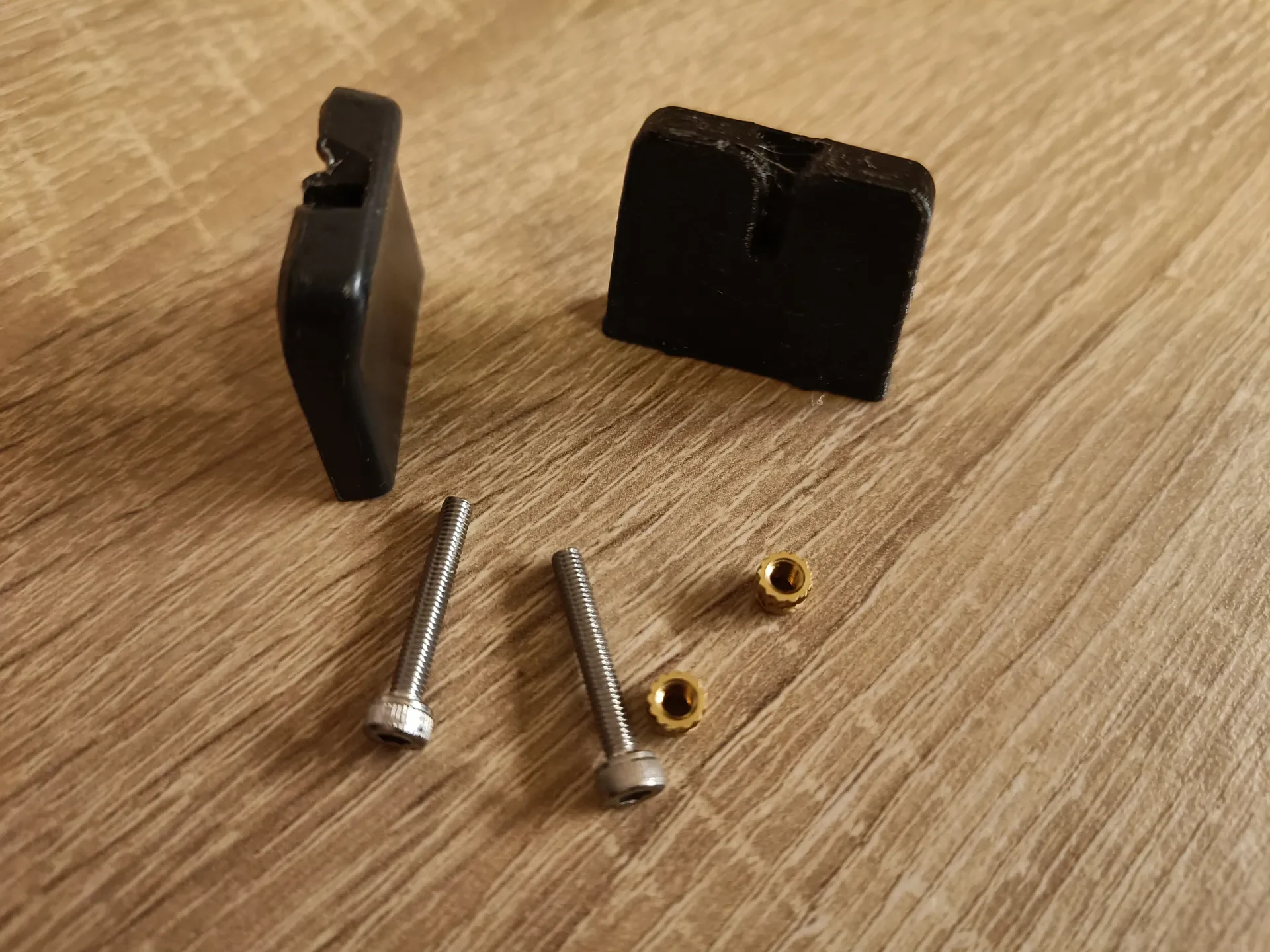

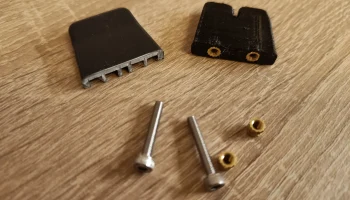

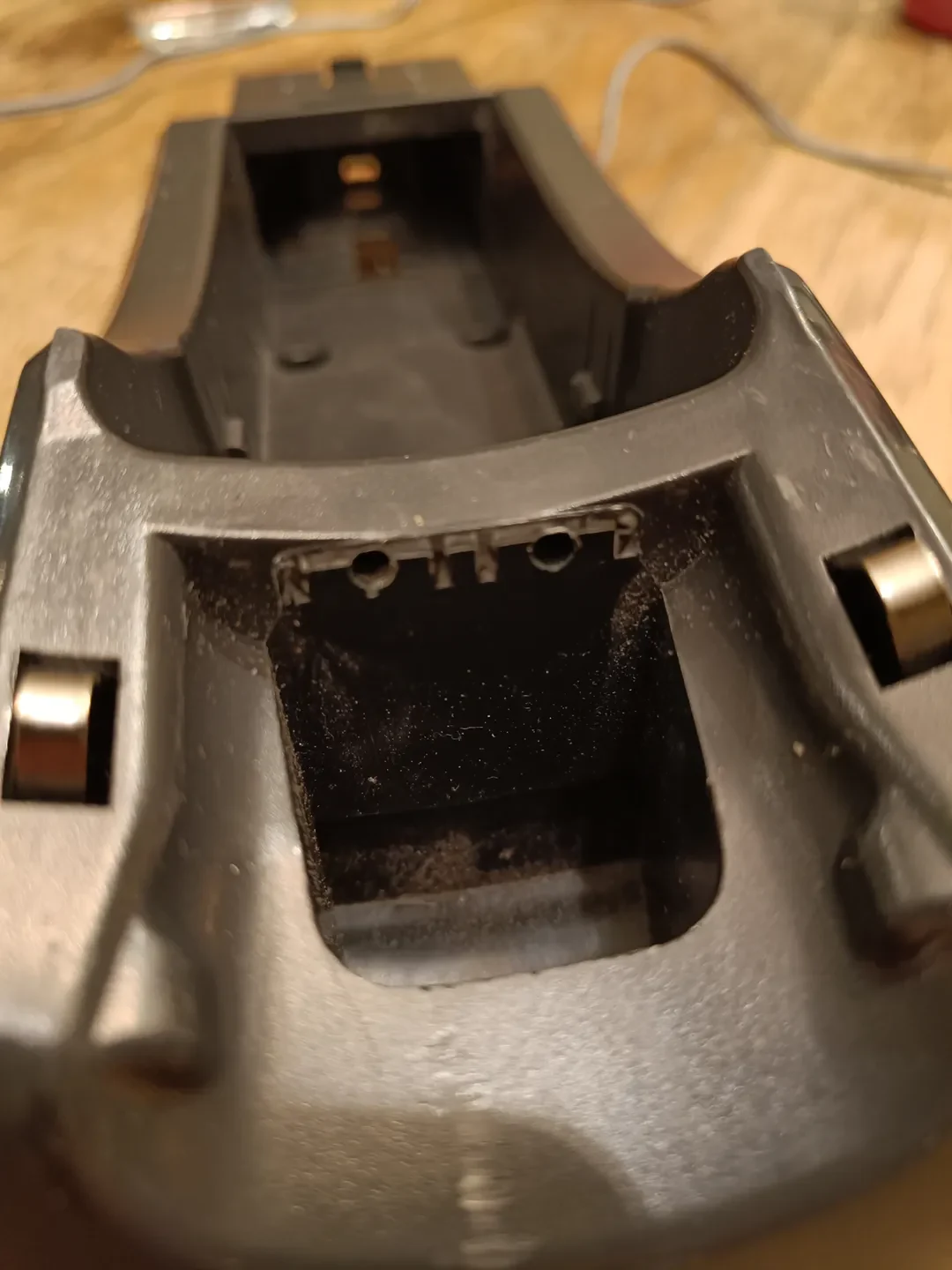

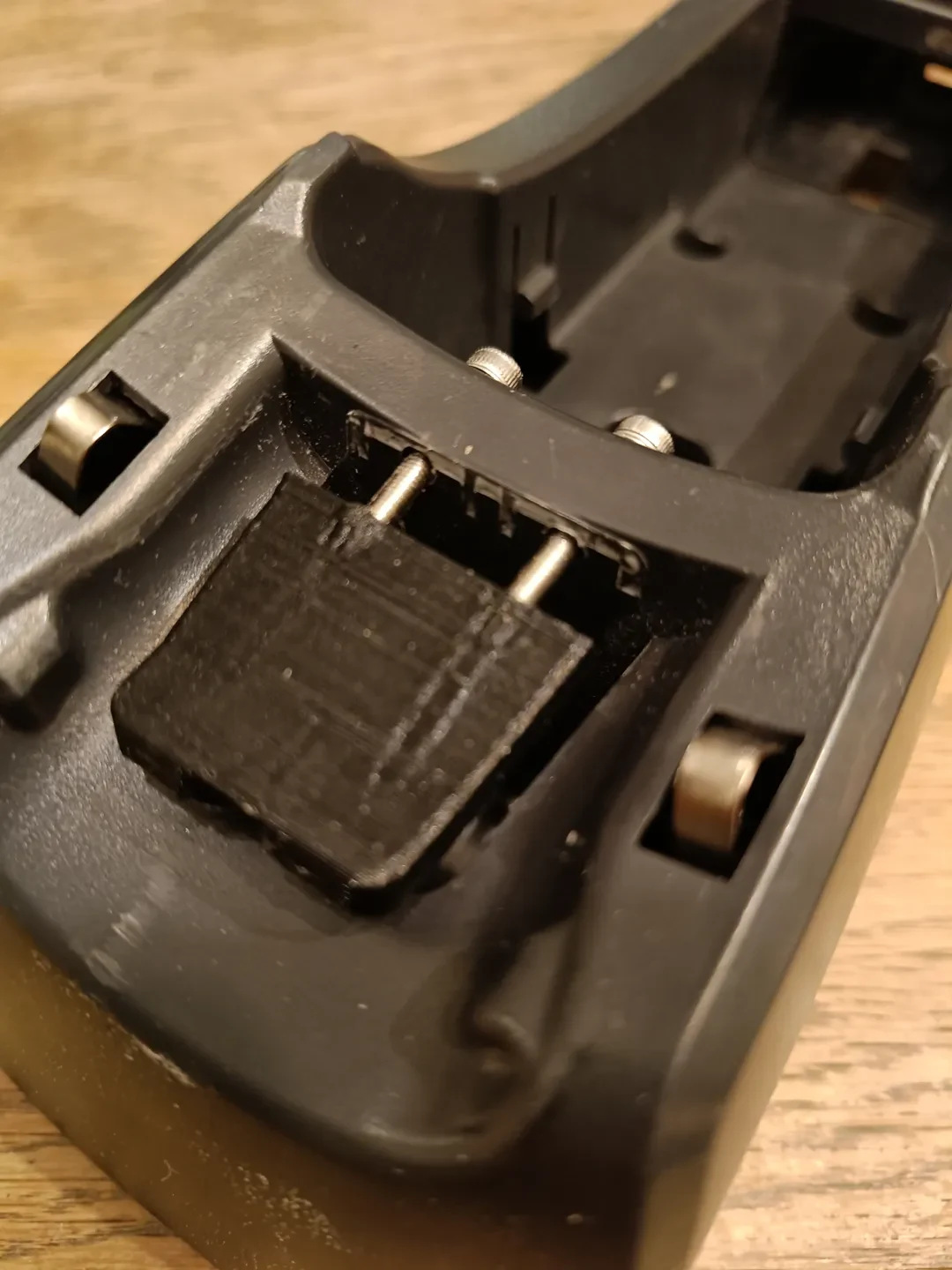

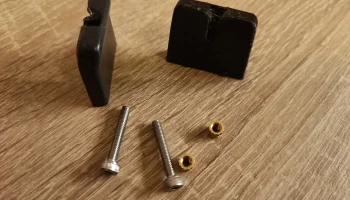

Я вставил в него 2 термофиксирующие вставки М3. Чтобы установить его, просверлите два отверстия на расстоянии 14 мм друг от друга (можно использовать прилагаемый шаблон) в оставшейся части зарядной базы и закрепите ее с помощью 2 винтов M3. 15 или 20 мм будет вполне достаточно. Над вставками для термофиксации отверстие сужается, поэтому, если у вас нет вставок, оно также должно работать, просто постукивая по пластику.

Печатайте с помощью PETG, поскольку он должен быть более прочным, чем PLA, для такой нагруженной детали.

Разработано в Fusion360
