Походная палка TrailBuddy и держатель для аксессуаров

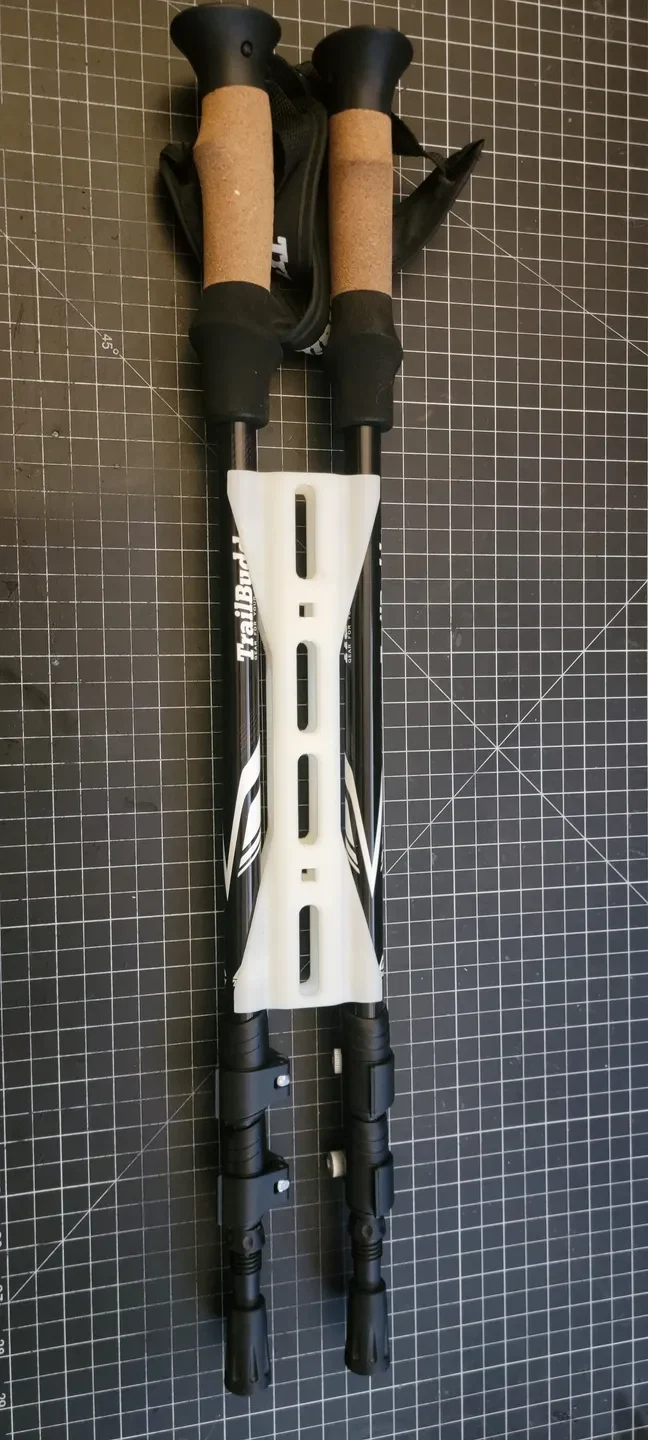

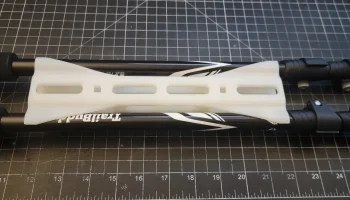

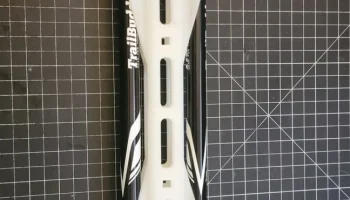

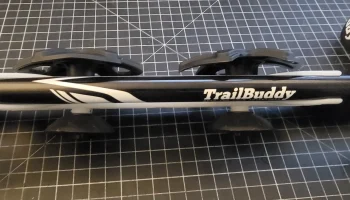

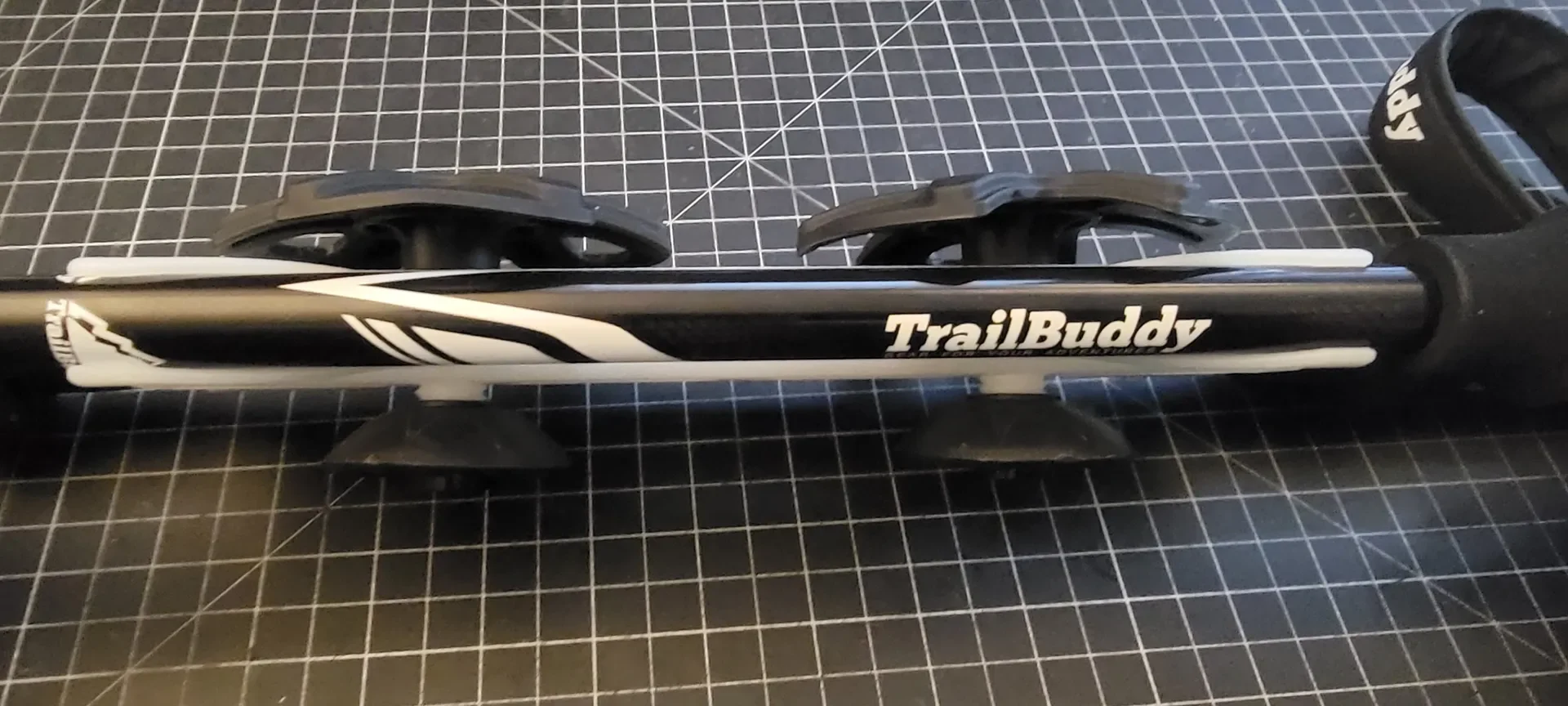

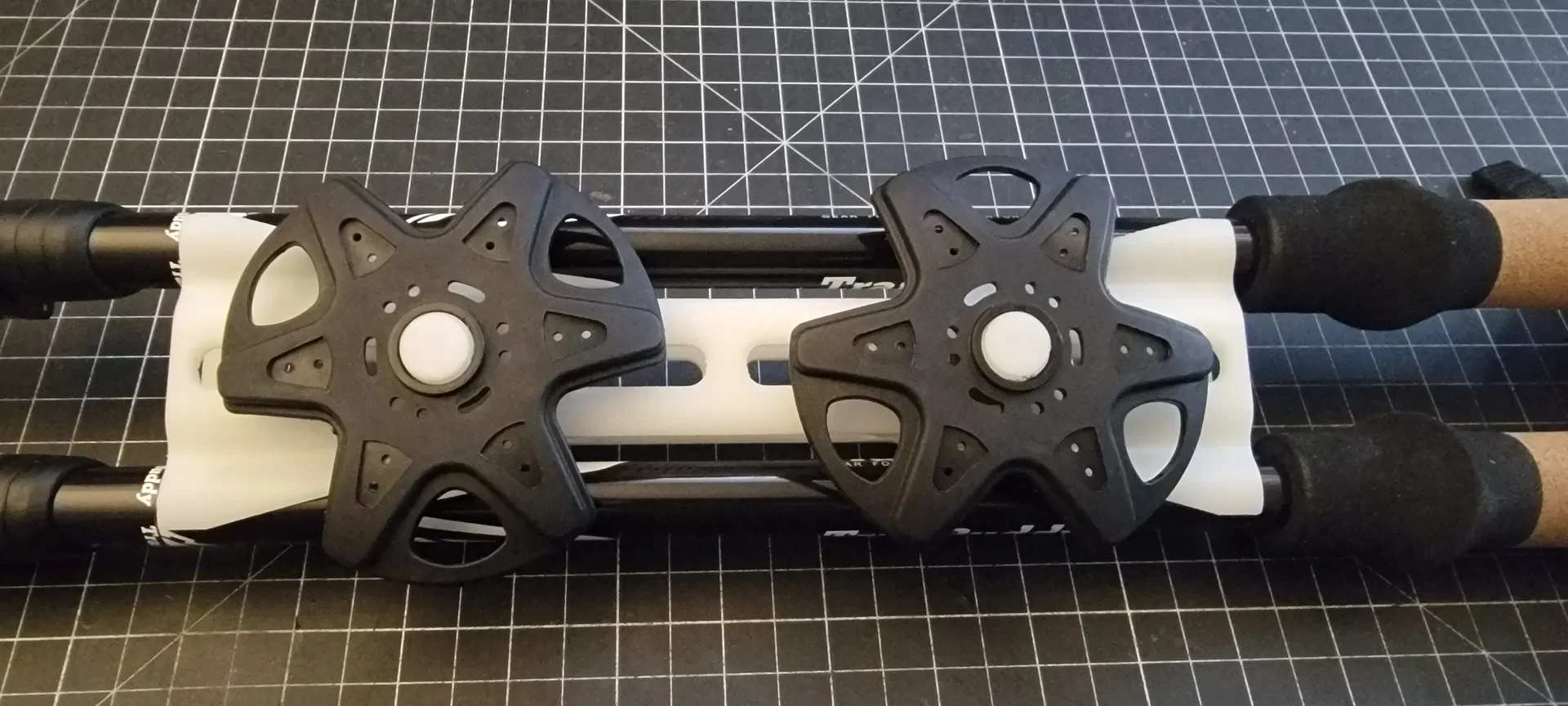

Походные палки TrailBuddy поставлялись с очень хрупким держателем, и для этого требовалось, чтобы различные концевые чашечки просто свободно лежали в сумке, входящей в комплект. Меня это раздражало, поэтому я разработал это. Мне нужен был более надежный держатель для чашек и желательно, чтобы он помещался в сумку, которая прилагается к нему. Я считаю, что это удовлетворяет всем требованиям. Палки защелкиваются и удерживаются прочнее, чем раньше, они не перекручиваются друг относительно друга (они остаются параллельными), чашки завинчиваются для хранения, когда они не используются, и он по-прежнему помещается в сумку.

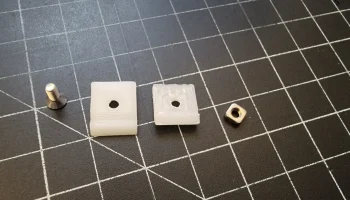

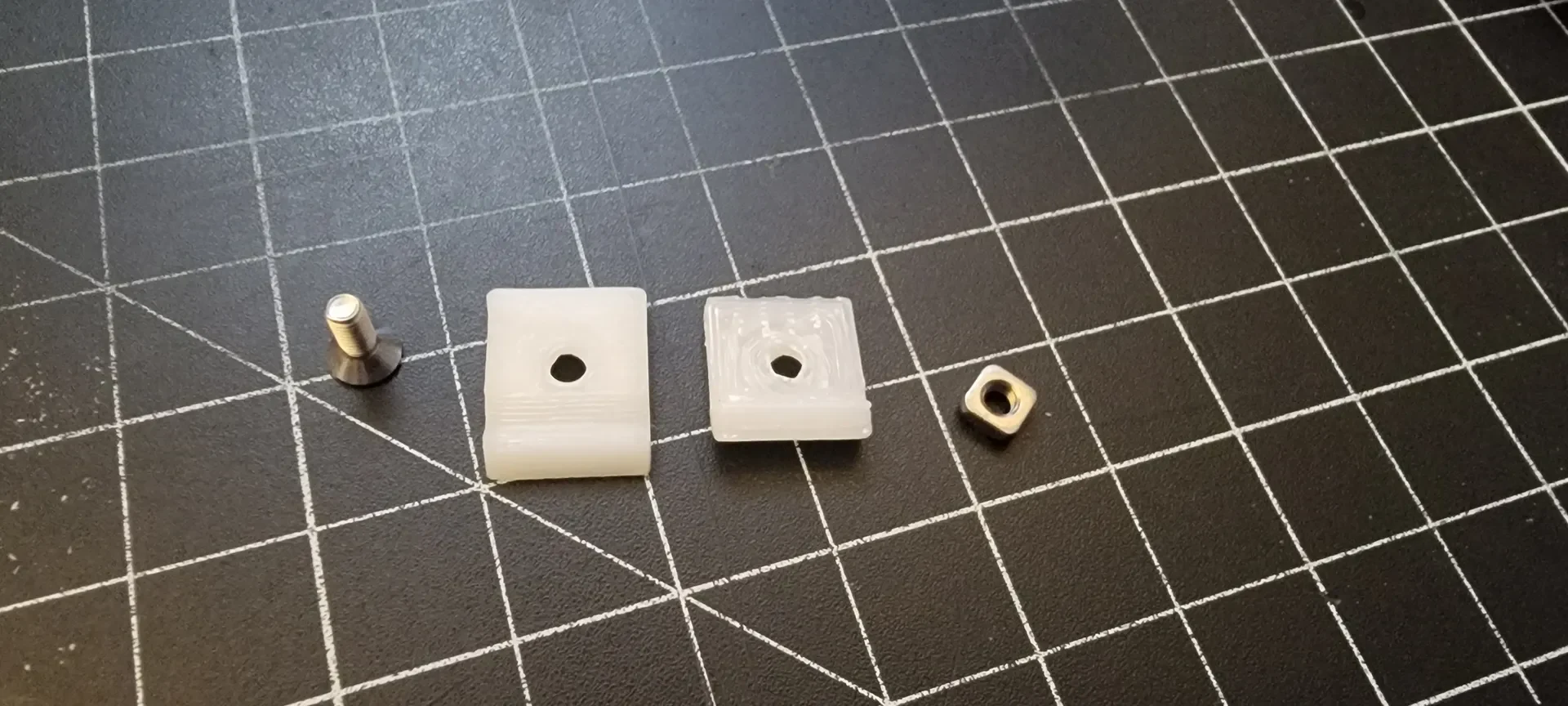

Кроме того, пытаясь поправить ремешки, я повредил ремешок; отверстие в нем, используемое для крепления клина, стало слишком свободным. Чтобы исправить это, я напечатал альтернативный клин. Это должно быть более надежно, поскольку ремень зажат между деталями, а не приклепан. Вам понадобится винт с плоской головкой M3x8 мм и квадратная гайка M3.

Я разработал это с помощью Onshape. Я установил общую высоту 250 мм, потому что ее длина почти равна длине верхней части стойки, это было красивое круглое число, и оно поместилось на моем принтере. Я думаю, что большинство принтеров размера ender3 могут печатать на такой высоте, но с трудом. Если вам нужна более короткая версия, мы с LMK можем экспортировать более короткую версию или сделать ремикс самостоятельно.

СБОРКА

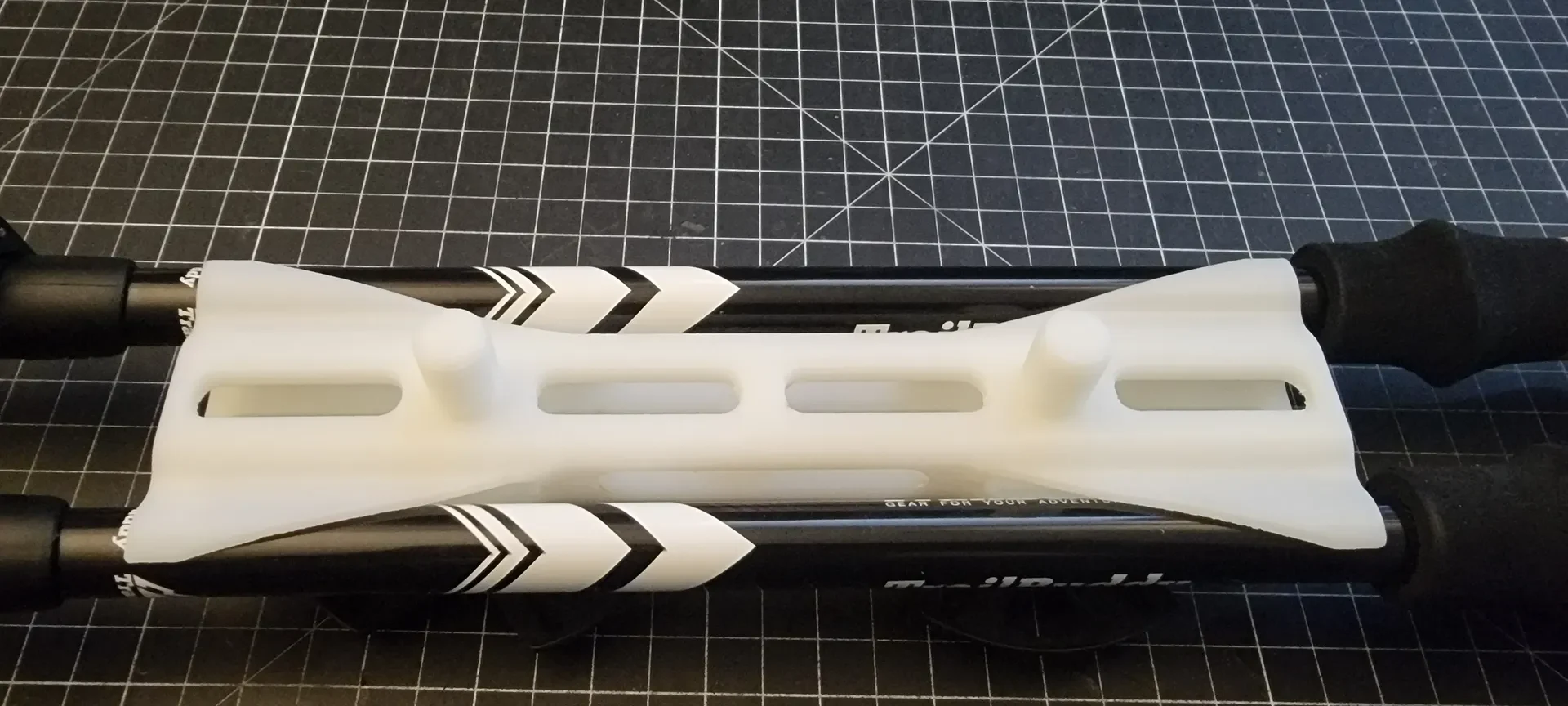

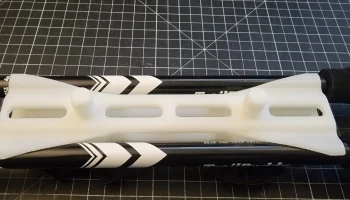

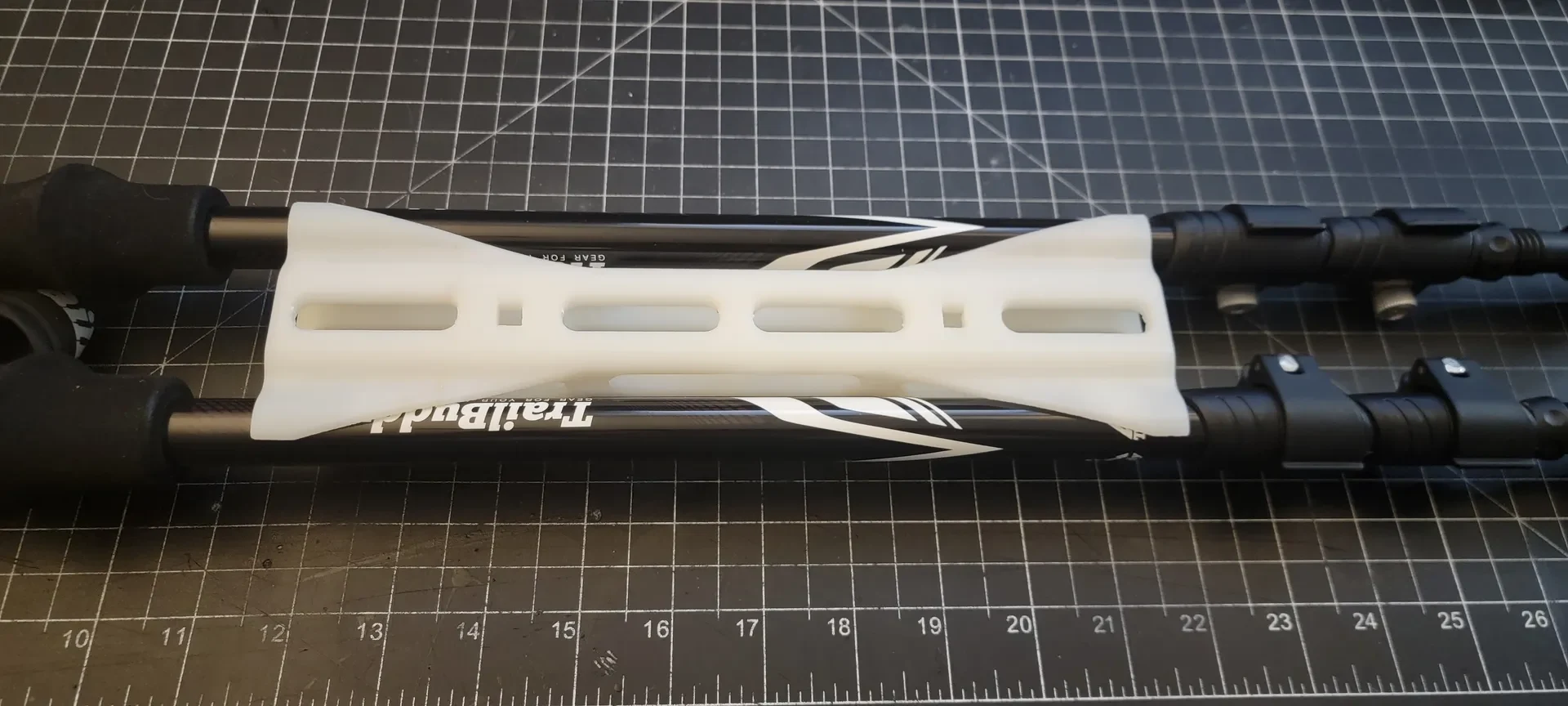

Держатель полюса

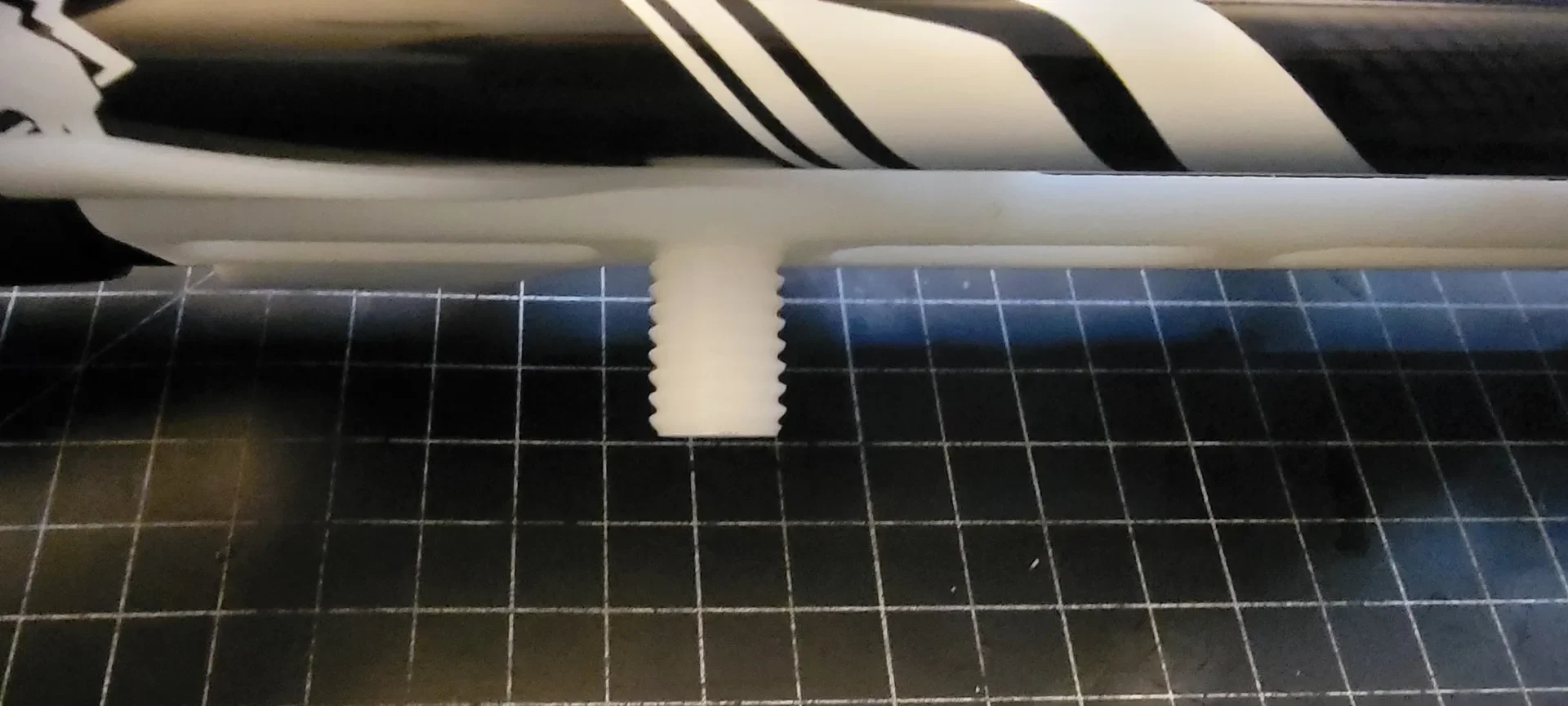

Резьбовые штифты должны войти в квадратные отверстия по бокам держателя. Я использовал немного суперклея, чтобы они не оторвались. В зависимости от допусков вашего принтера вам, возможно, придется подпилить/отшлифовать, чтобы получить хорошую посадку. Я бы рекомендовал сначала сухую примерку.

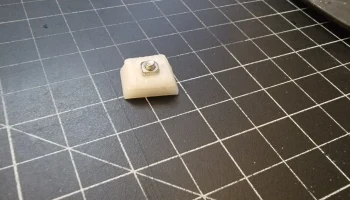

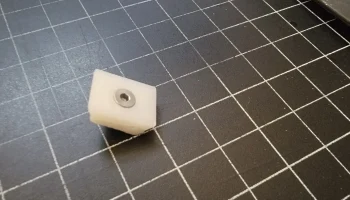

Ремешок на танкетке

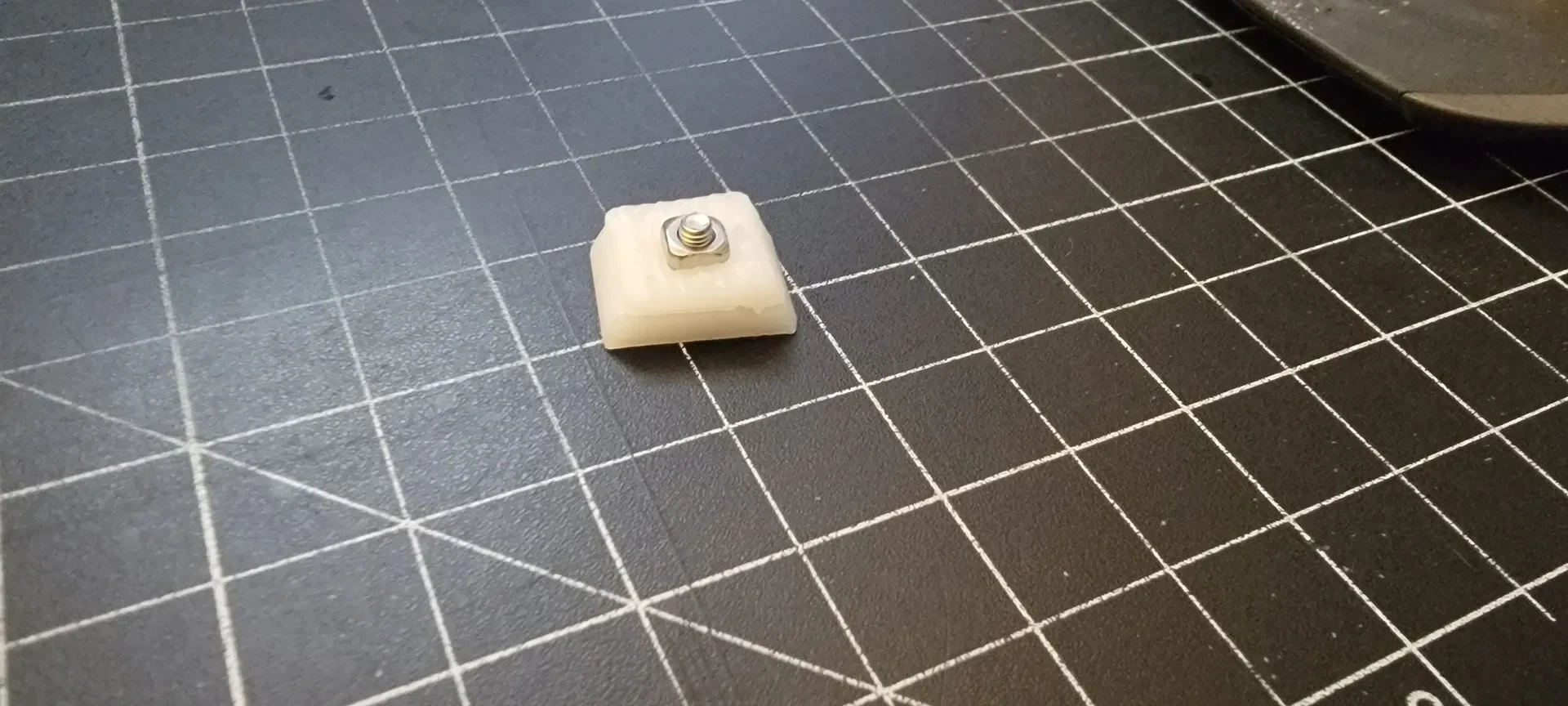

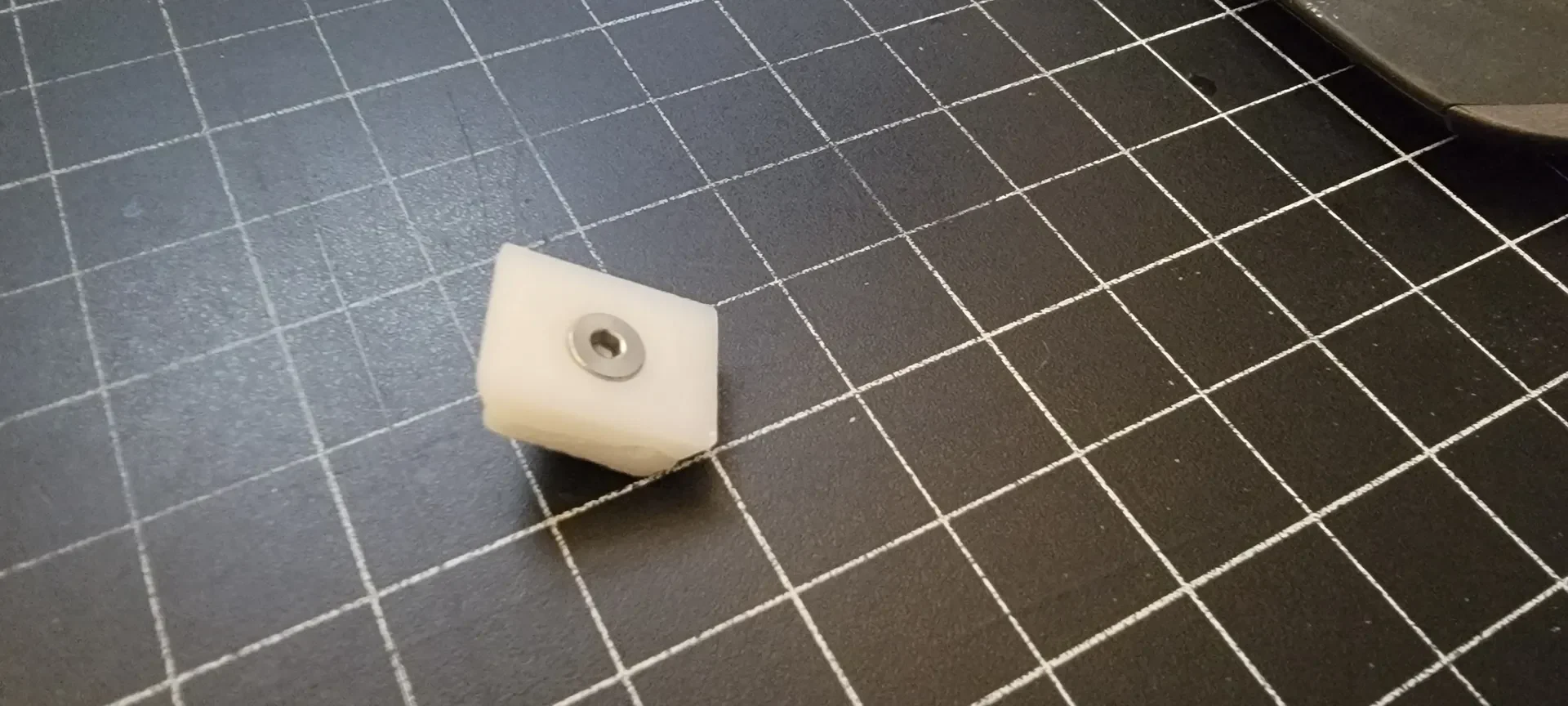

Сначала определите необходимую ориентацию лямок; он зацикливается, поэтому вам придется устанавливать его задом наперед/вверх ногами. В соответствии с правильной окончательной ориентацией установки устанавливайте его головкой винта вверх, а гайкой вниз. затем установите ремешок обратно в ручку.

ПЕЧАТЬ

Я сориентировал маленькую плоскую сторону на печатной платформе. вы, вероятно, могли бы печатать на другой стороне, но у вас, скорее всего, будут корявые опоры. Говоря о подставках, я везде использовал стандартные подставки Cura. Возможно, вам это не понадобится, если у вас действительно хороший мост. Я также использовал довольно широкие (25 мм) поля. Я использовал ABS, но думаю, PLA или PETg тоже подойдут.

Посты были напечатаны маленьким квадратным колышком вверх.

Для остальных настроек печати просто используйте те, которые лучше всего подходят для вы.
