QUICK-CLIP: C.A.T. Кобура для жгута
ПРИМЕЧАНИЕ. Это дополнение к уже существующему «QUICK-CLIP: Base Starter Kit».
Сложность постобработки: Средняя — Высокая
Необходимые инструменты: надфили или пилочки для ногтей, бокорезы, инструмент для удаления заусенцев и т. д.
Введение и инструкции:

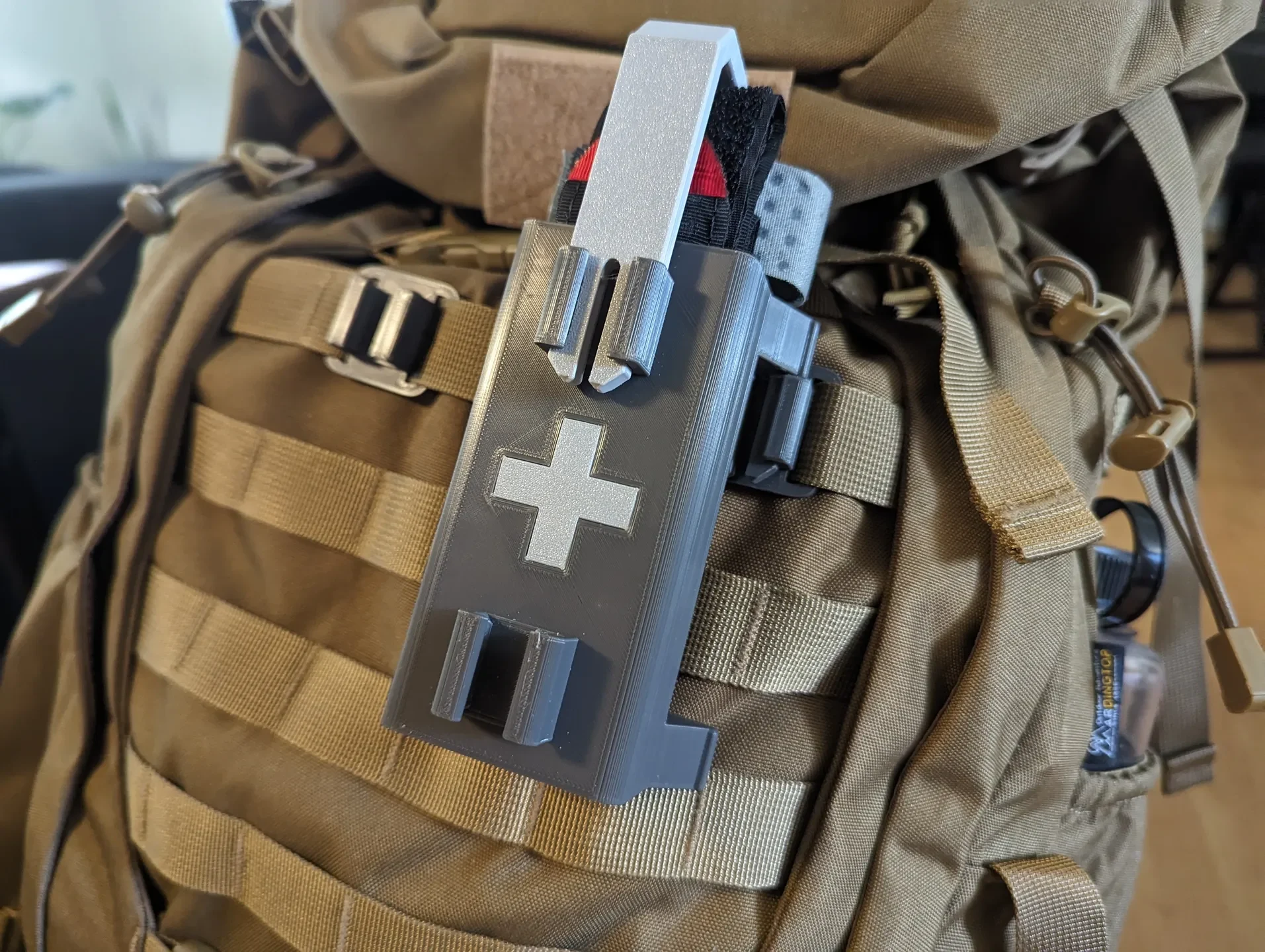

QUICK-CLIP — это универсальная система крепления, которую я разработал для рюкзака и лямок MOLLE. Это модуль кобуры для жгута, который я разработал для использования с базовым стартовым набором (можно найти в моем профиле). В этом футляре можно хранить маркер, который необходим для записи времени наложения на жгуте при его использовании.

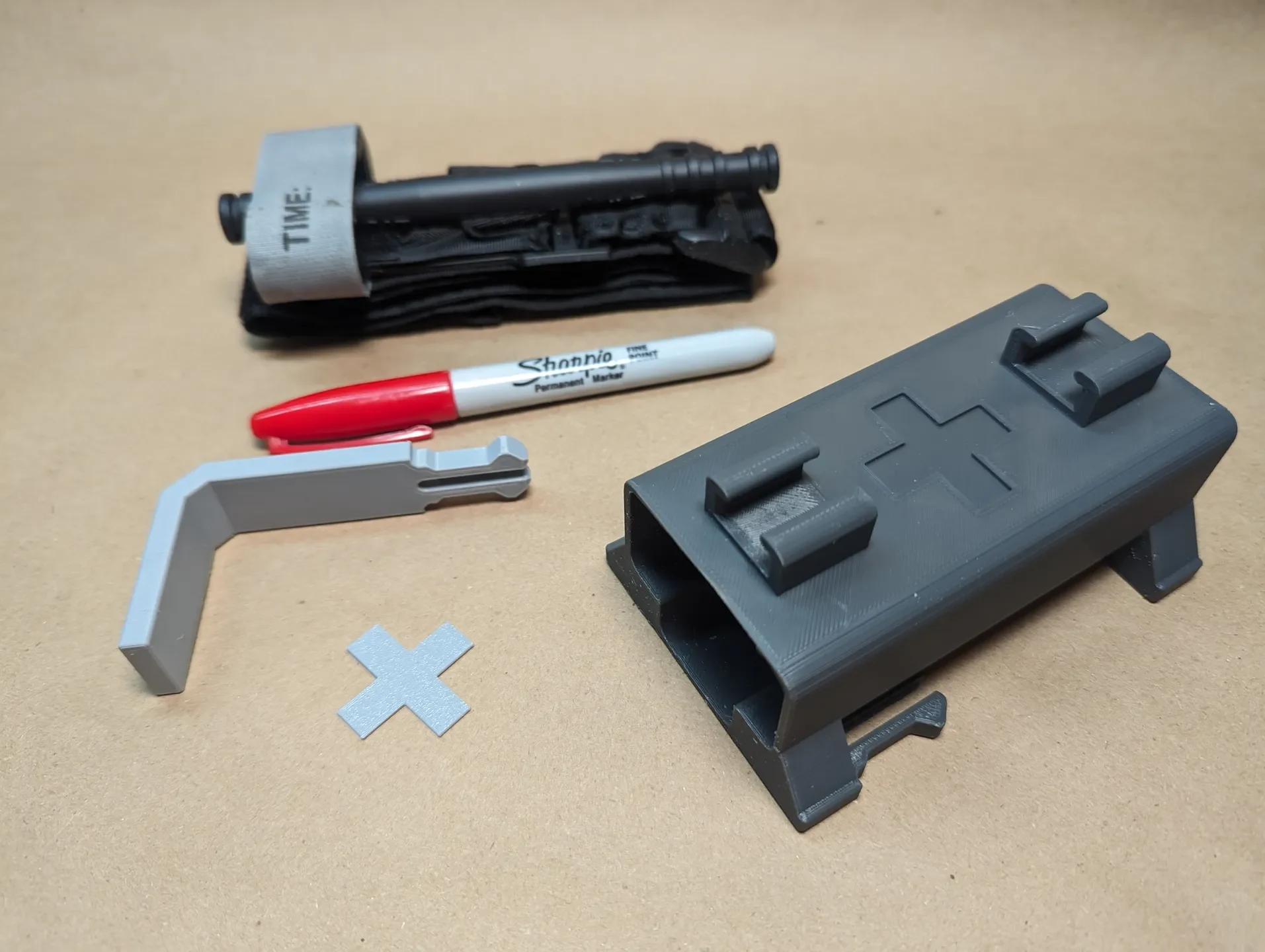

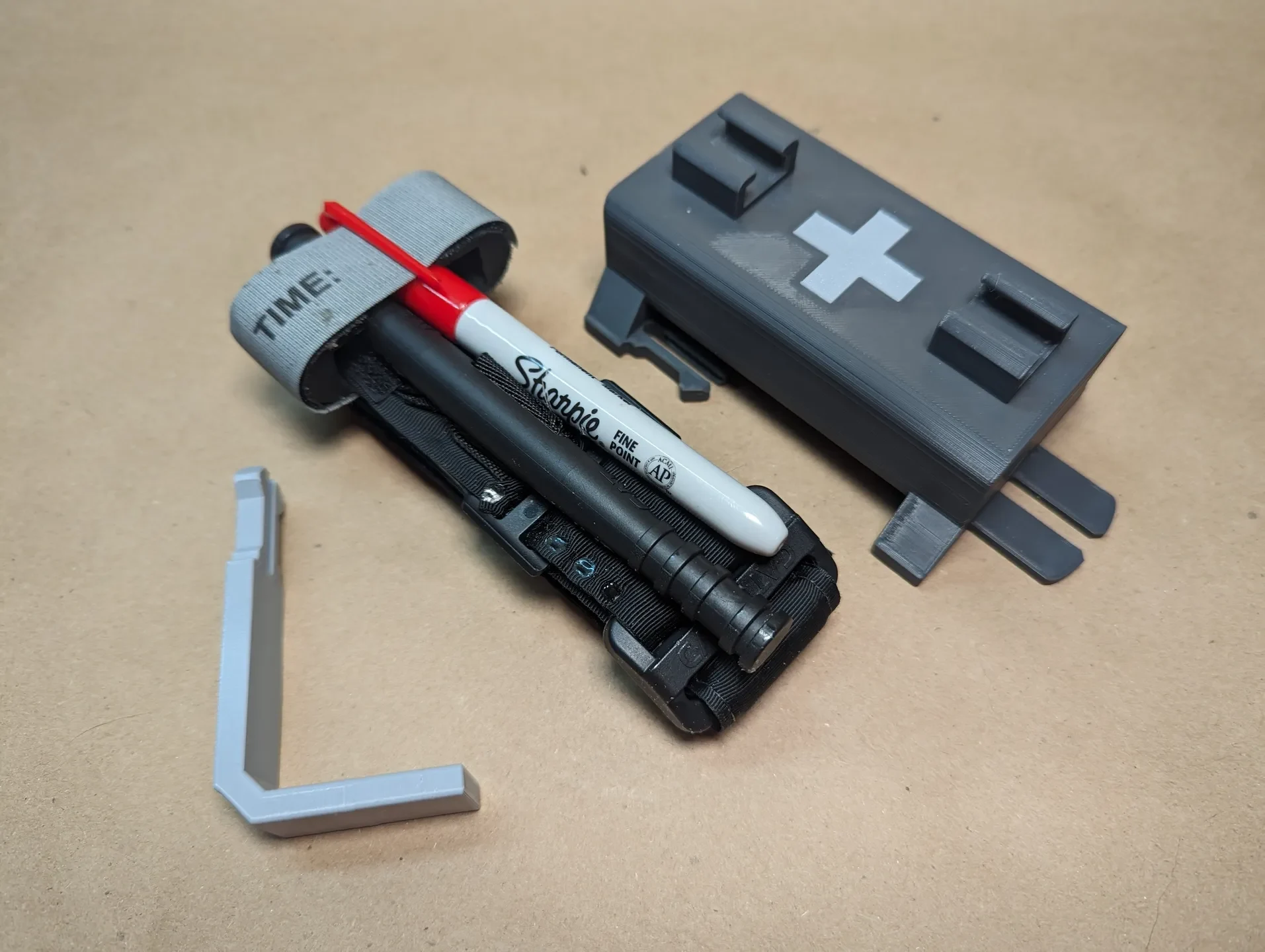

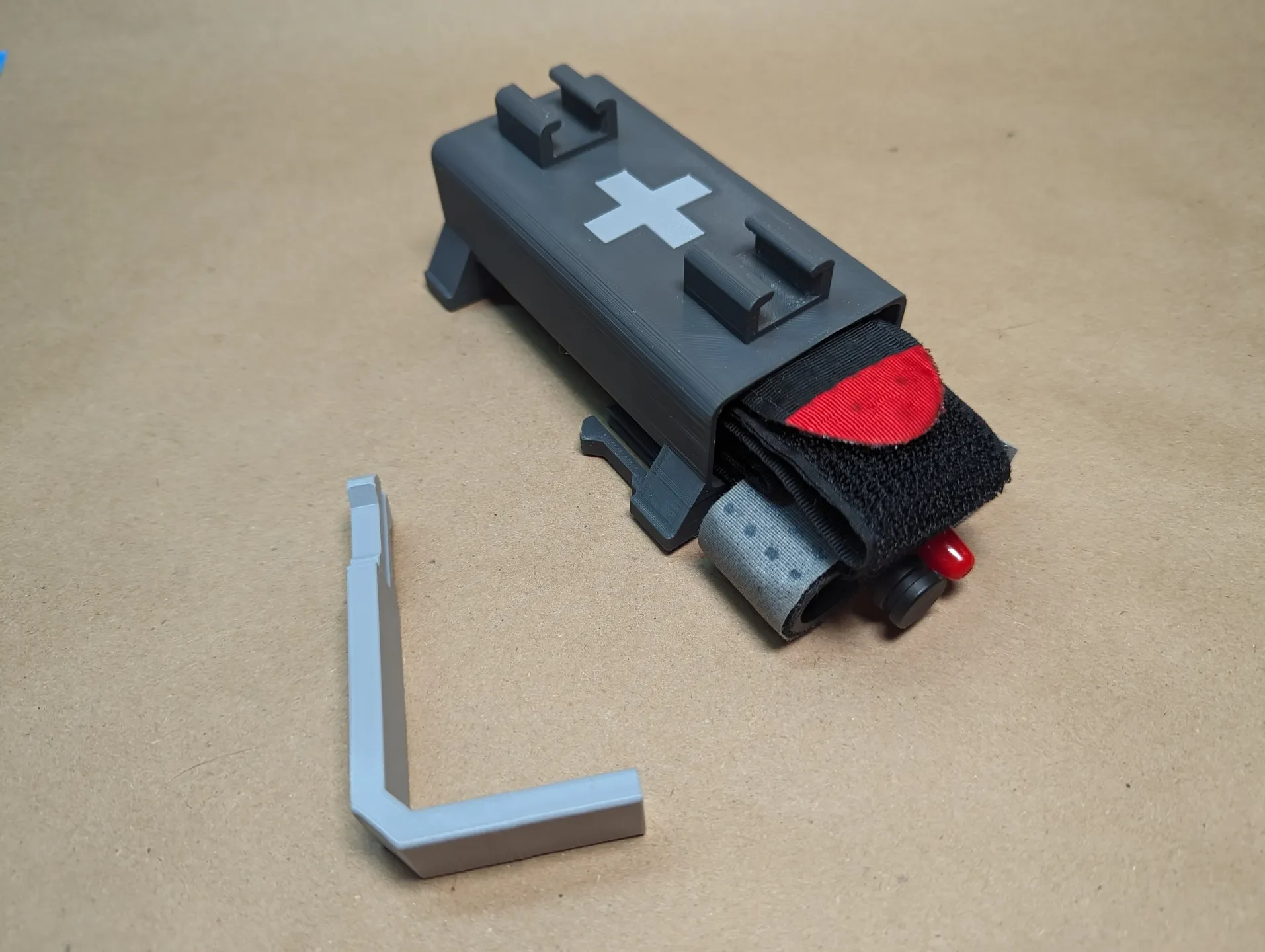

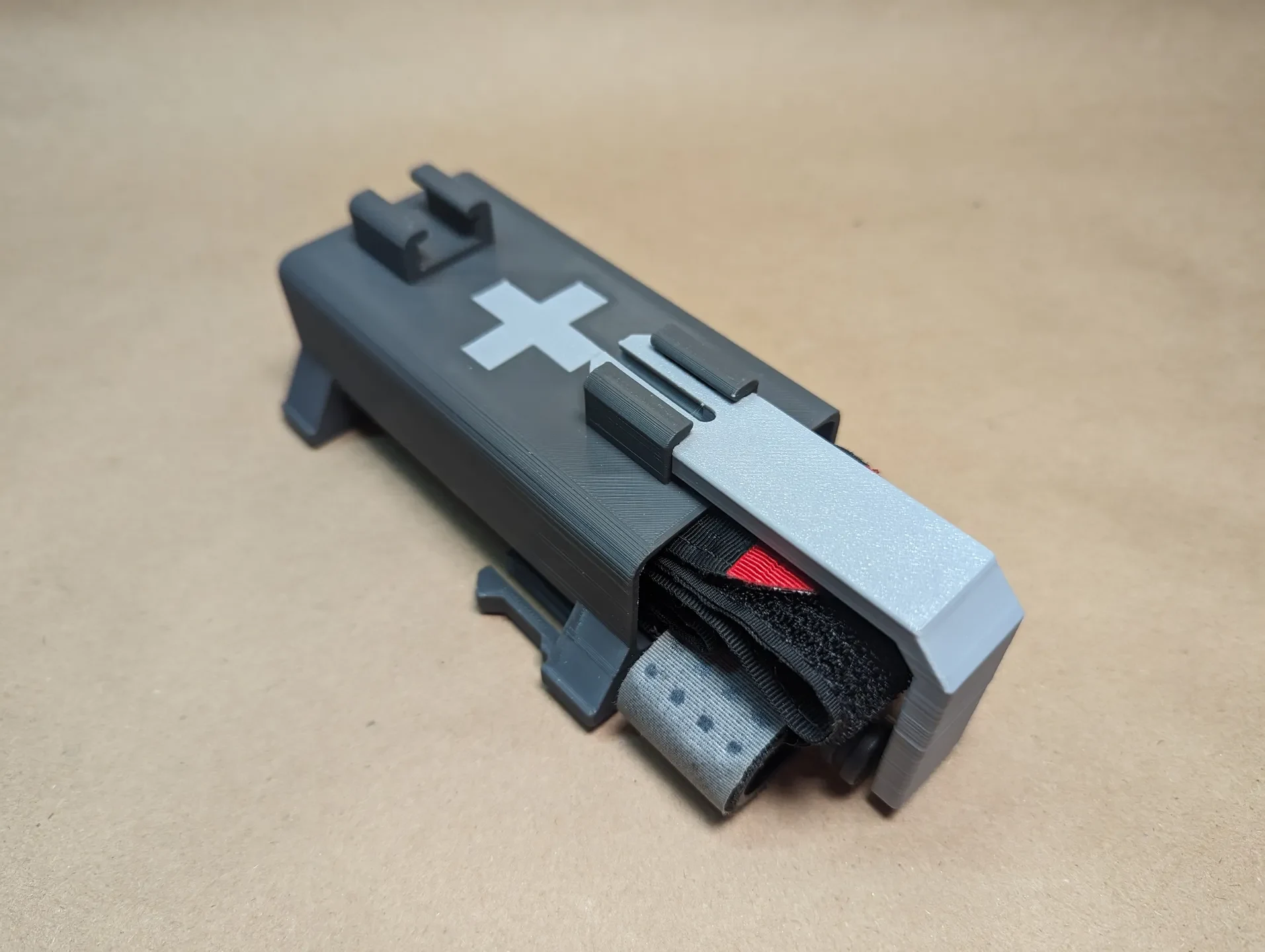

В этой конструкции используется удерживающий зажим для фиксации жгута и маркера в кобуре, а для фиксации на месте используется верхняя встроенная пряжка на кобуре. Кроме того, в нижней части кобуры имеется дополнительная встроенная пряжка для хранения других модулей, которые вы, возможно, захотите носить с собой (например, модуль аварийного свистка и модуль зажигалки).

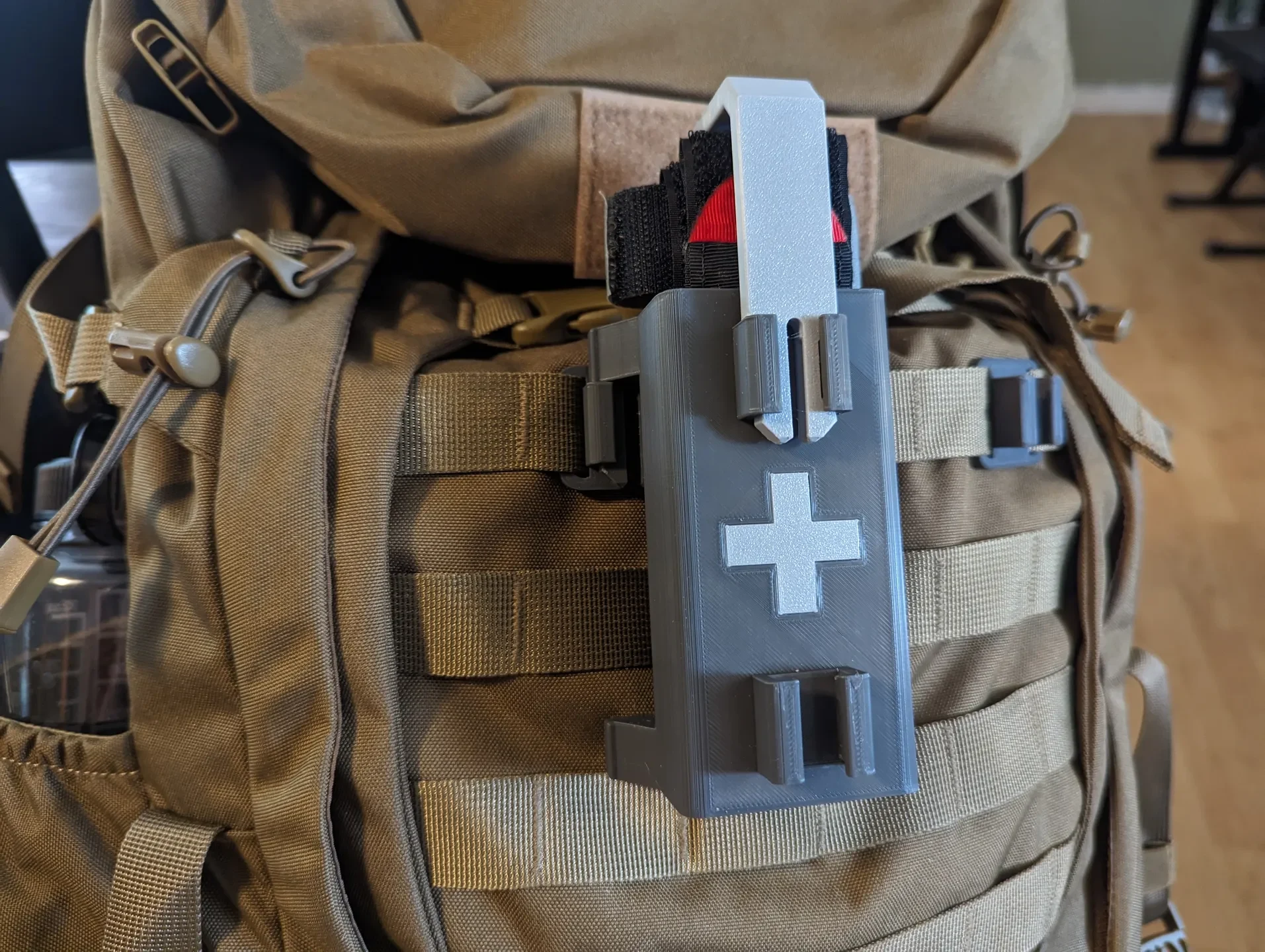

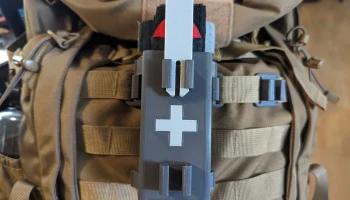

Этот модуль крепится и снимается с системы крепления так же, как и другие зажимы модуля. Кобура имеет сбоку две клипсы, которые крепятся к пряжкам и крепятся двумя способами:

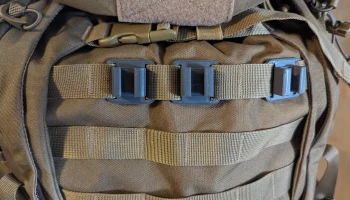

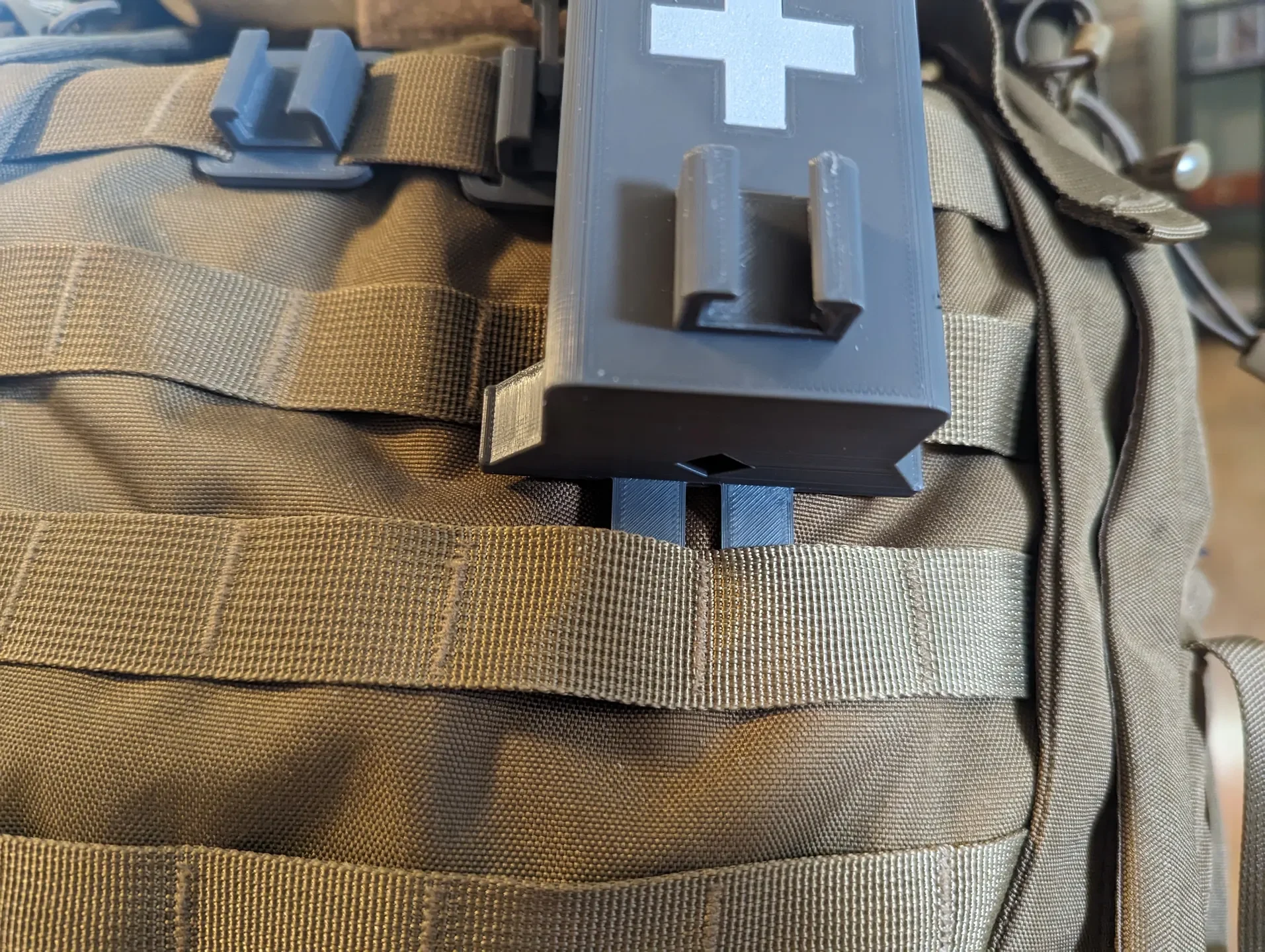

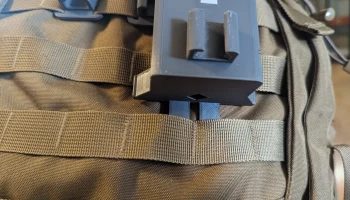

(По центру петли) Две пряжки можно прикрепить к двум соседним швам MOLLE, при этом одна сторона каждой пряжки разделяет петлю MOLLE. Нижняя защелка кобуры будет удерживаться на месте с помощью полной петли MOLLE (см. фотографии).

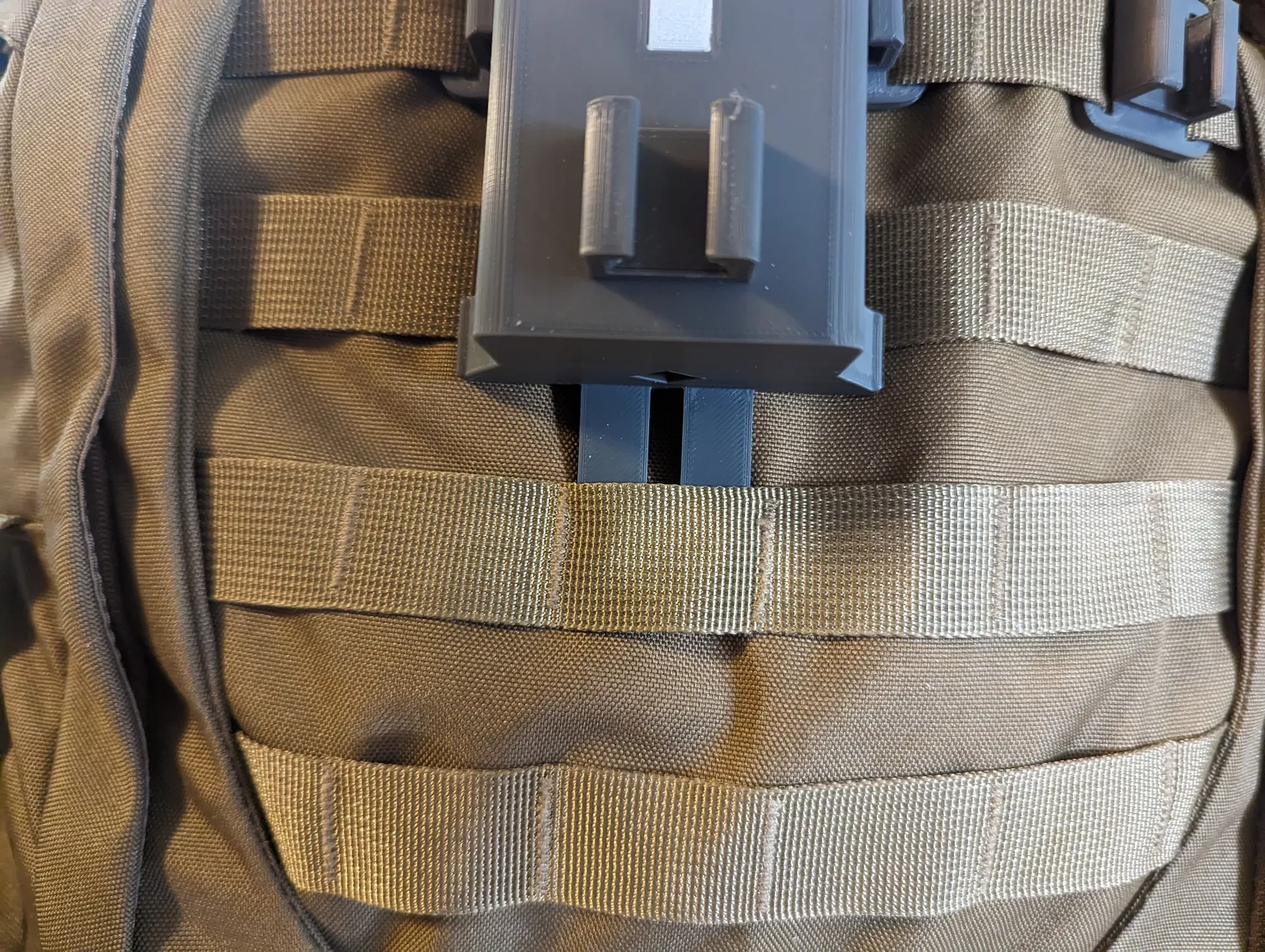

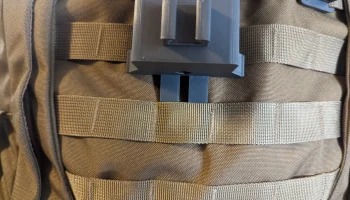

(По центру шва) Пряжки могут быть разнесены так, чтобы каждая закрывала шов MOLLE, но с одним швом между ними. Нижняя защелка кобуры удерживается на месте двумя петлями MOLLE и пересекает шов (см. фотографии).

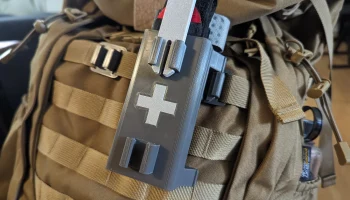

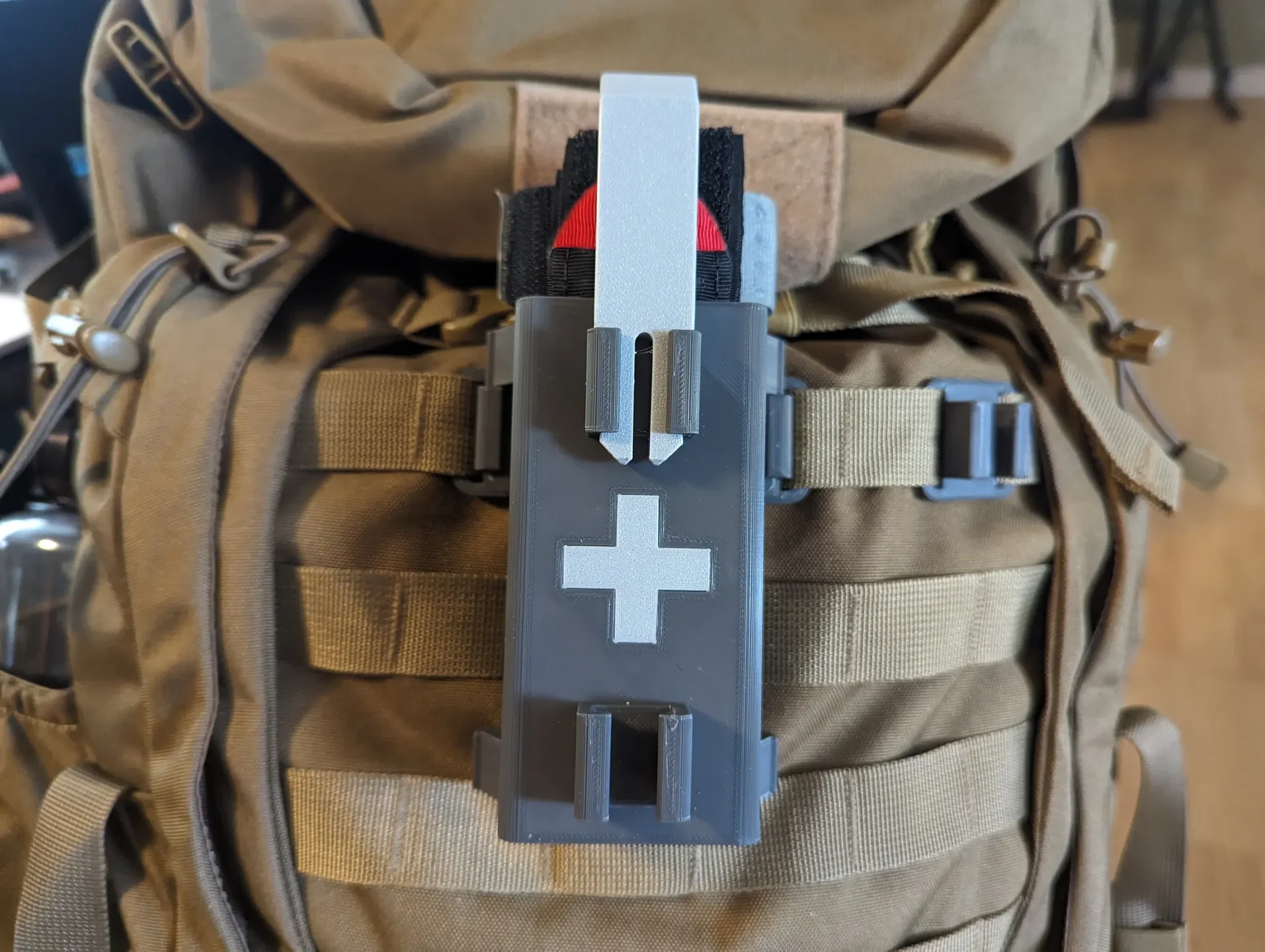

Вы можете распечатать дополнительный крест Medic Cross, который прикрепляется к корпусу кобуры с помощью трения. Таким образом, вы можете распечатать его красным или белым цветом или другим акцентным цветом по вашему выбору (я выбрал светло-серый цвет, чтобы соответствовать другим моим компонентам). Чтобы полностью закрепить крестик, перед его установкой на место можно добавить несколько капель суперклея. Если вы решите не использовать Медик Крест, на кобуре все равно будет красивое тиснение Медик креста.

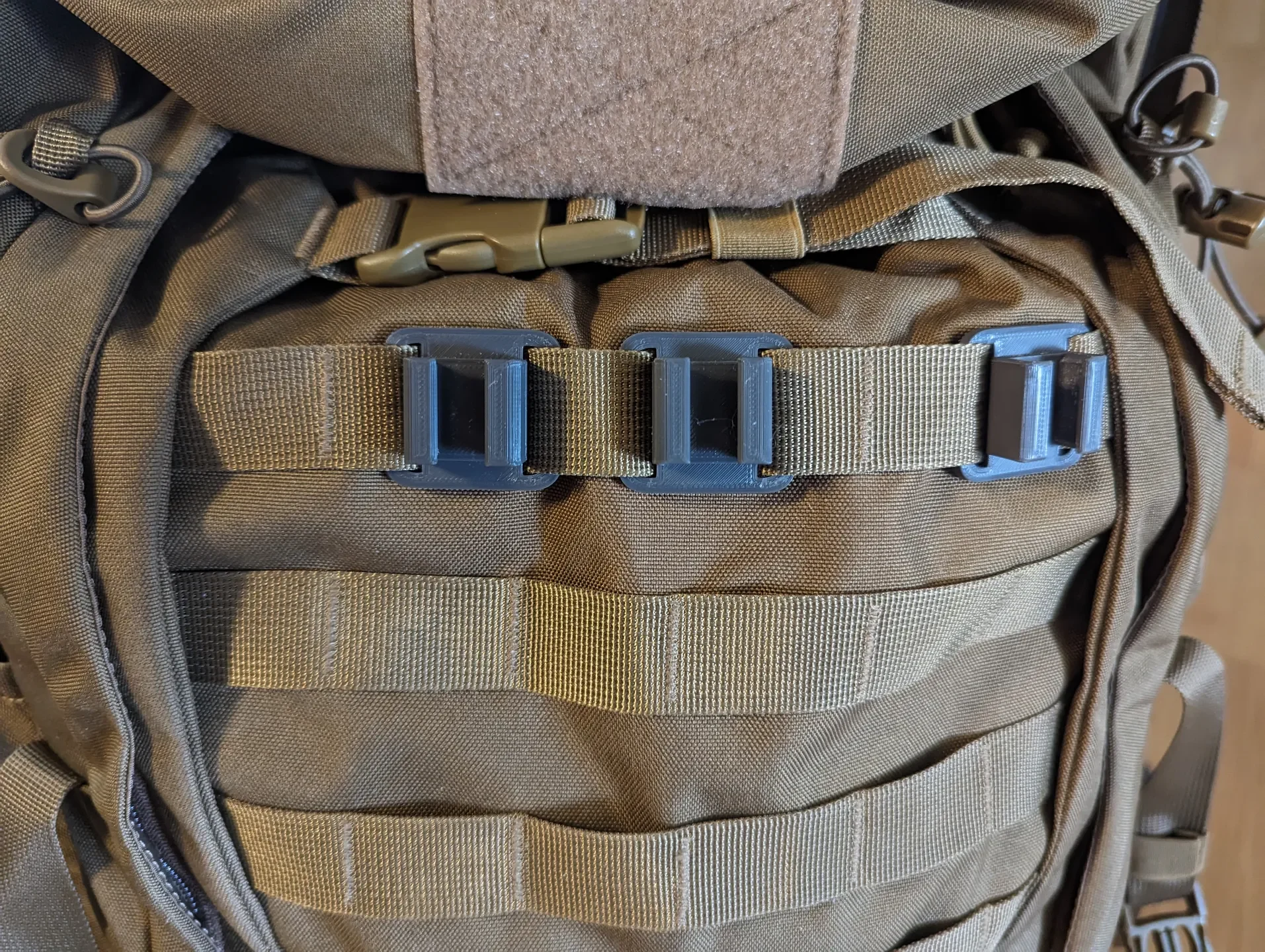

Базовые файлы пряжек (темно-серые) доступны в базовом стартовом наборе. Использование стопорных штифтов с этим модулем не рекомендуется и не требуется, так как они будут перевернуты и могут легко выпасть.
Я напечатал это с линиями слоев толщиной 0,16 мм из PLA с опорами из органических материалов/деревьев. Этот дизайн необходимо распечатать ровно на печатной платформе. Интерфейсы зажимов на задней стороне могут потребовать незначительной последующей обработки, чтобы удалить остатки поддерживающего материала и обеспечить плавное соединение зажима и пряжки.
ПРИМЕЧАНИЕ. Я бы рекомендовал использовать функцию «Поддержки краски» Prusa Slicer, чтобы БЛОКИРОВАТЬ опоры на верхних встроенных пряжках. Они не нужны, а их удаление делает работу пряжек более плавной. Если у вас нет такой способности, может потребоваться легкая шлифовка или напиливание, чтобы сгладить пряжки.
Постобработка:
В этом отпечатке будут использоваться опорные конструкции для печати корпуса кобуры. Встроенные зажимы и пряжки ориентированы на плоскую печать, чтобы обеспечить максимальную прочность. Они должны потребовать очень незначительной постобработки. До внутренних частей кобуры может быть трудно добраться — я бы порекомендовал фрезерный напильник, чтобы добраться до дна и сгладить оставшиеся опоры.
Надеюсь, вам понравится!
