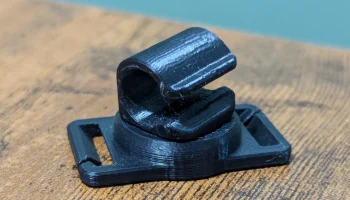

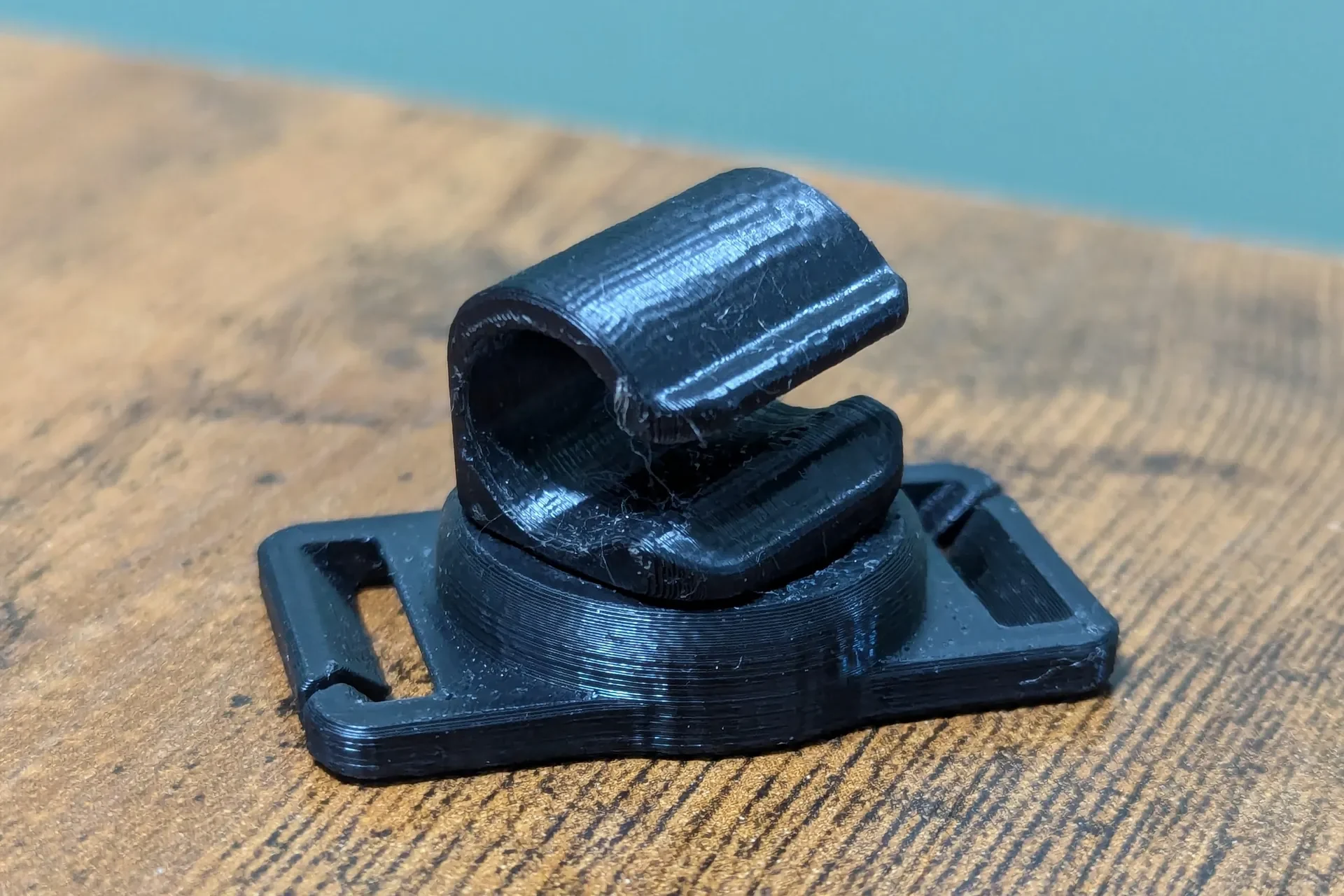

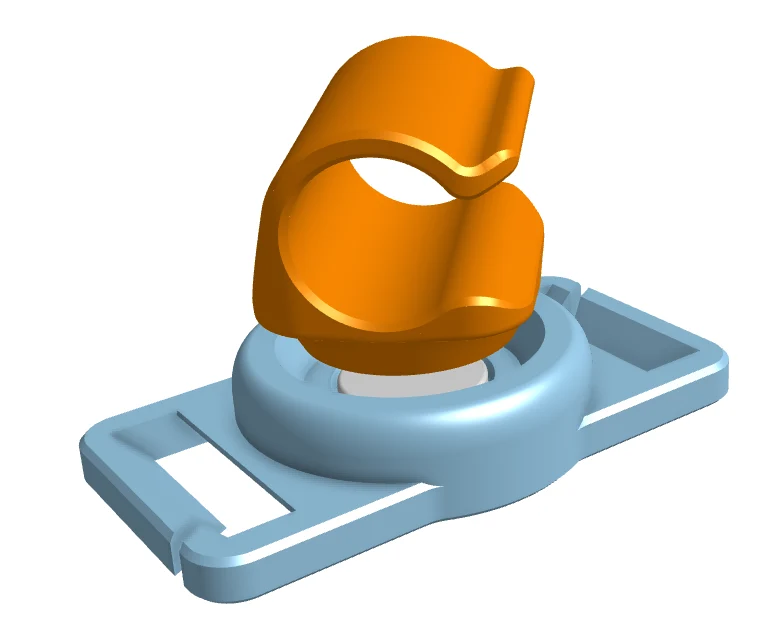

Магнитный зажим для шланга для гидратора. Параметрический!

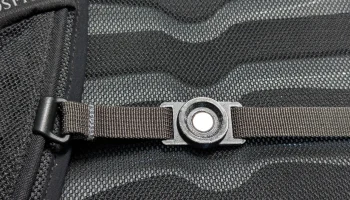

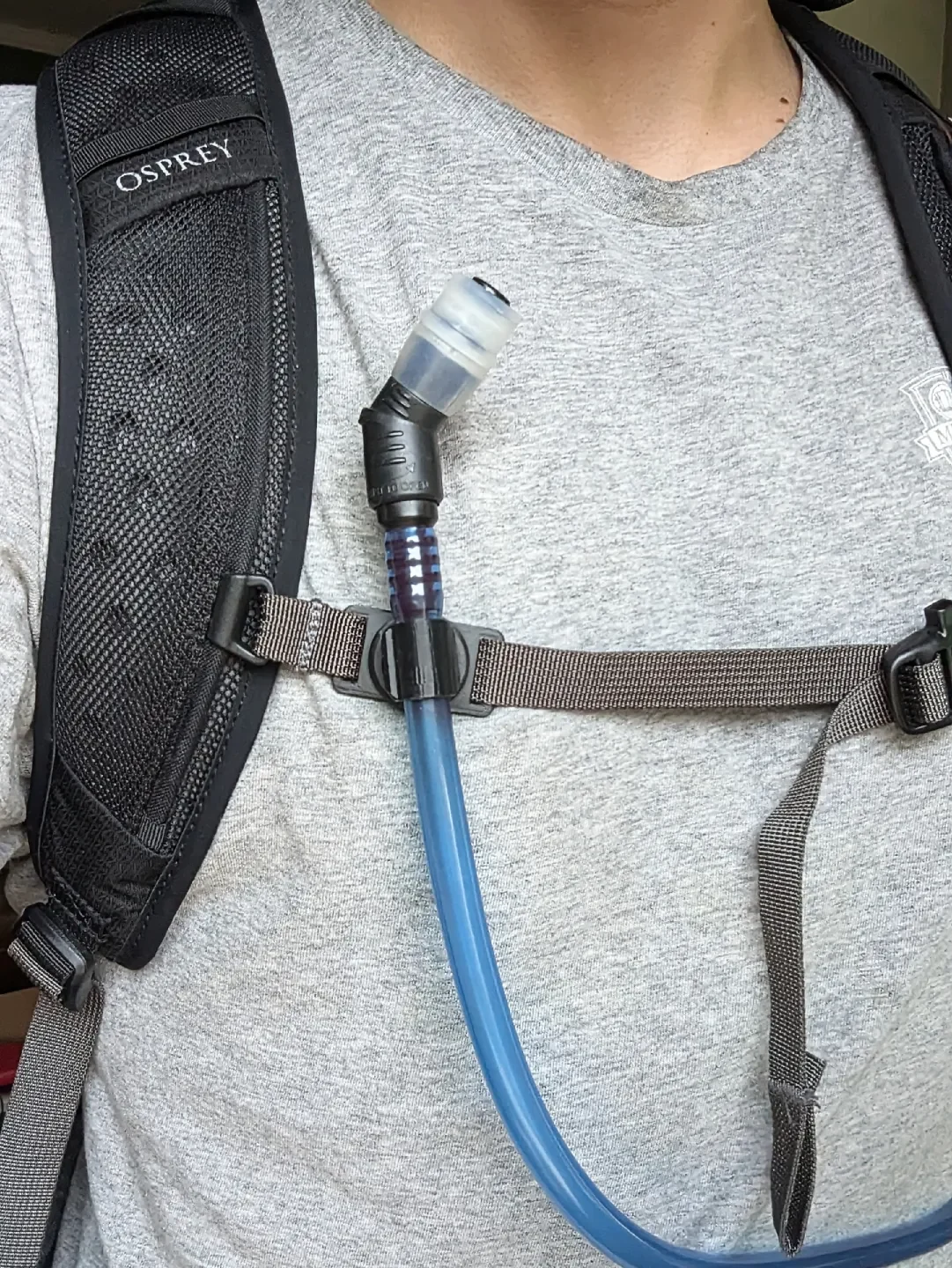

Удобный маленький магнитный зажим, позволяющий всегда держать шланг для гидратации под рукой!

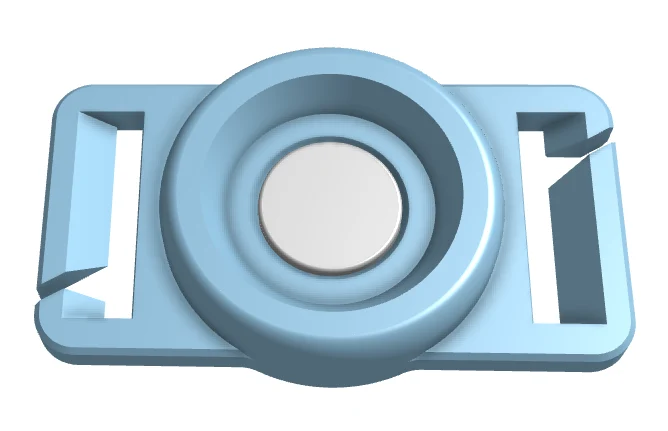

Здесь я предоставил файлы для нескольких ремешков разной ширины, но конструкция параметрическая, проект OnShape представлен ниже. Я использовал магнит размером 10х3 мм. Я бы не рекомендовал брать меньше, но и побольше вполне подойдет.

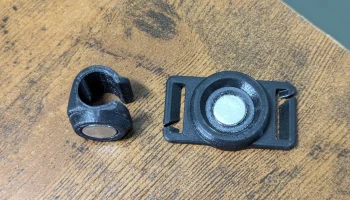

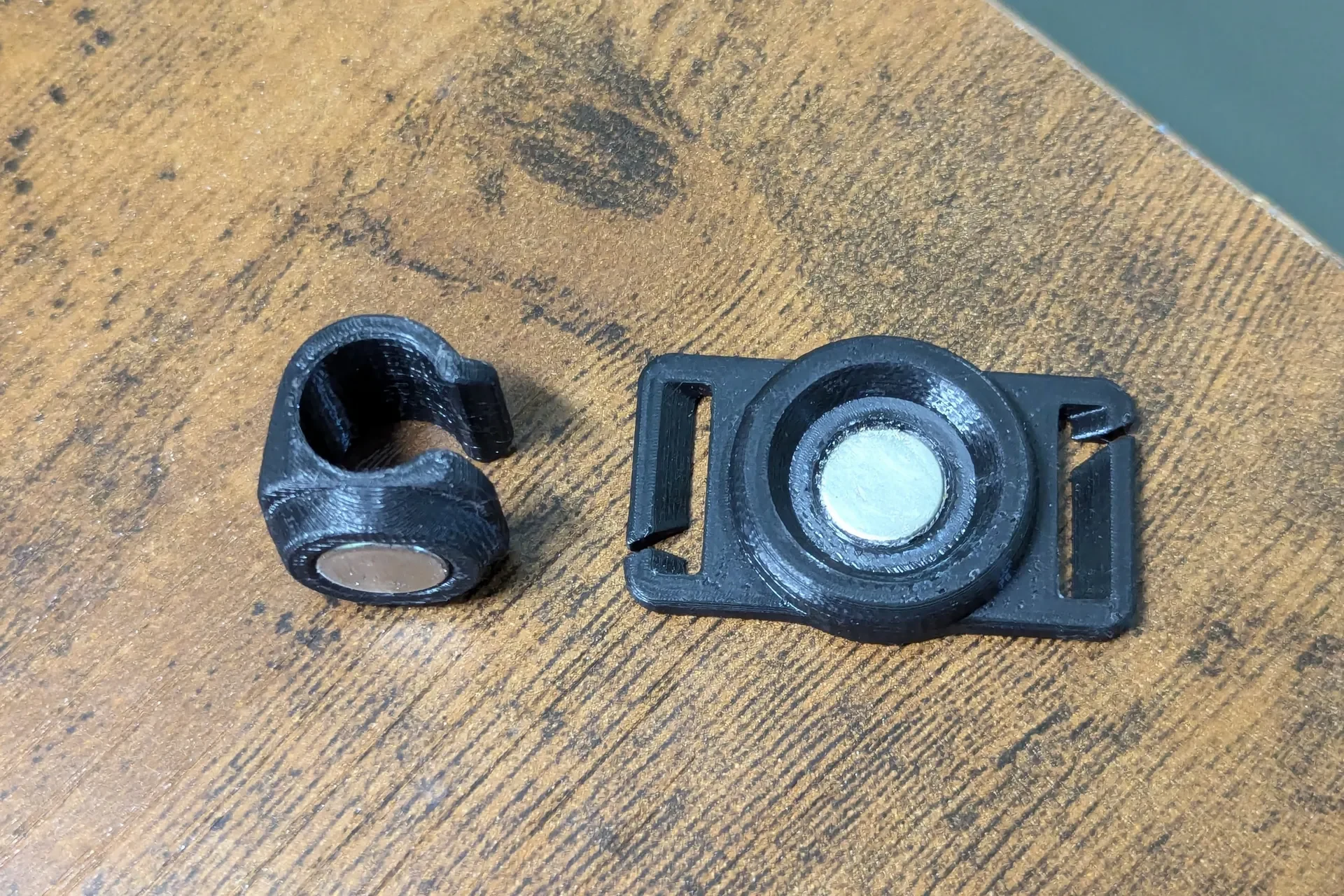

Я напечатал из PETG со 100% заполнением для обеспечения гибкости и долговечности. Магнит можно приклеить, но я добился хороших результатов при посадке с трением с малыми зазорами.

-Поддержка: я распечатал завещание без поддержки. В зависимости от настроек принтера может потребоваться подпереть верхний край магнитного хомута шланговым хомутом.

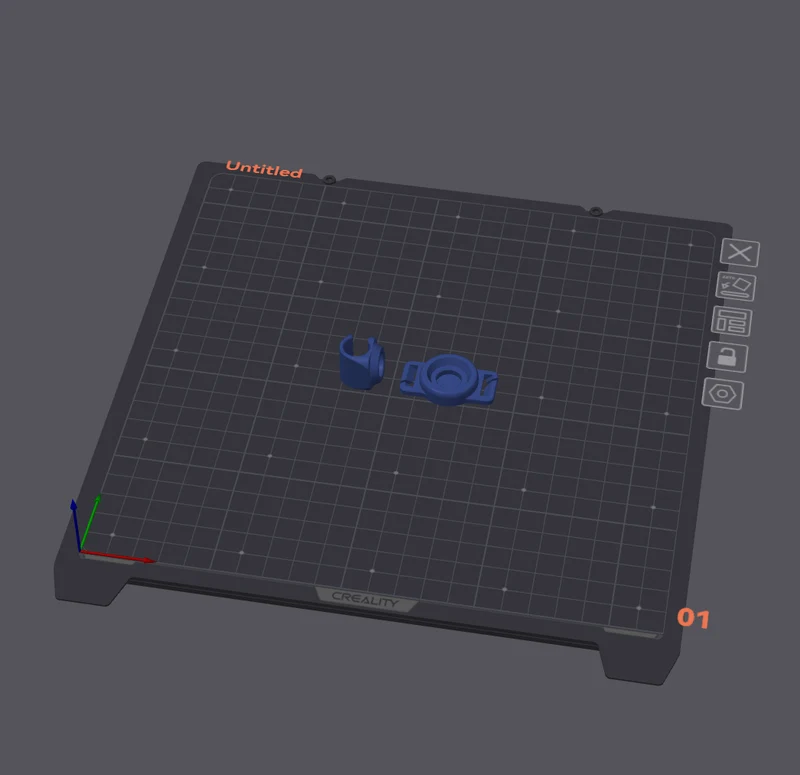

-Ориентация: зажим для ремня должен быть напечатан на задней стороне, зажим для шланга должен быть напечатан на боковой стороне, обратите внимание на плоскую поверхность.

Модель OnShape можно найти здесь:

https://cad.onshape.com/documents/996a9b50ca80464884191df2/w/d97041a8db97bf46d199ced5/e/9ed1f59f32eb2980f278c024

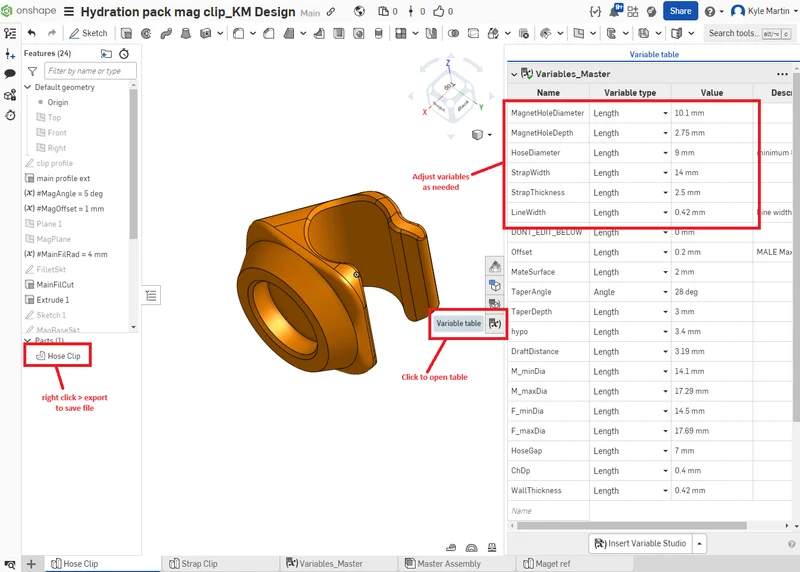

Чтобы создать свои собственные версии для определенных размеров магнитов или размеров оборудования (диаметр шланга, ширина ремешка и т. д.), используйте таблицу переменных (на вкладке переменных или всплывающей боковой панели справа). На рисунке приведены инструкции для тех, кто не знаком с onshape.
