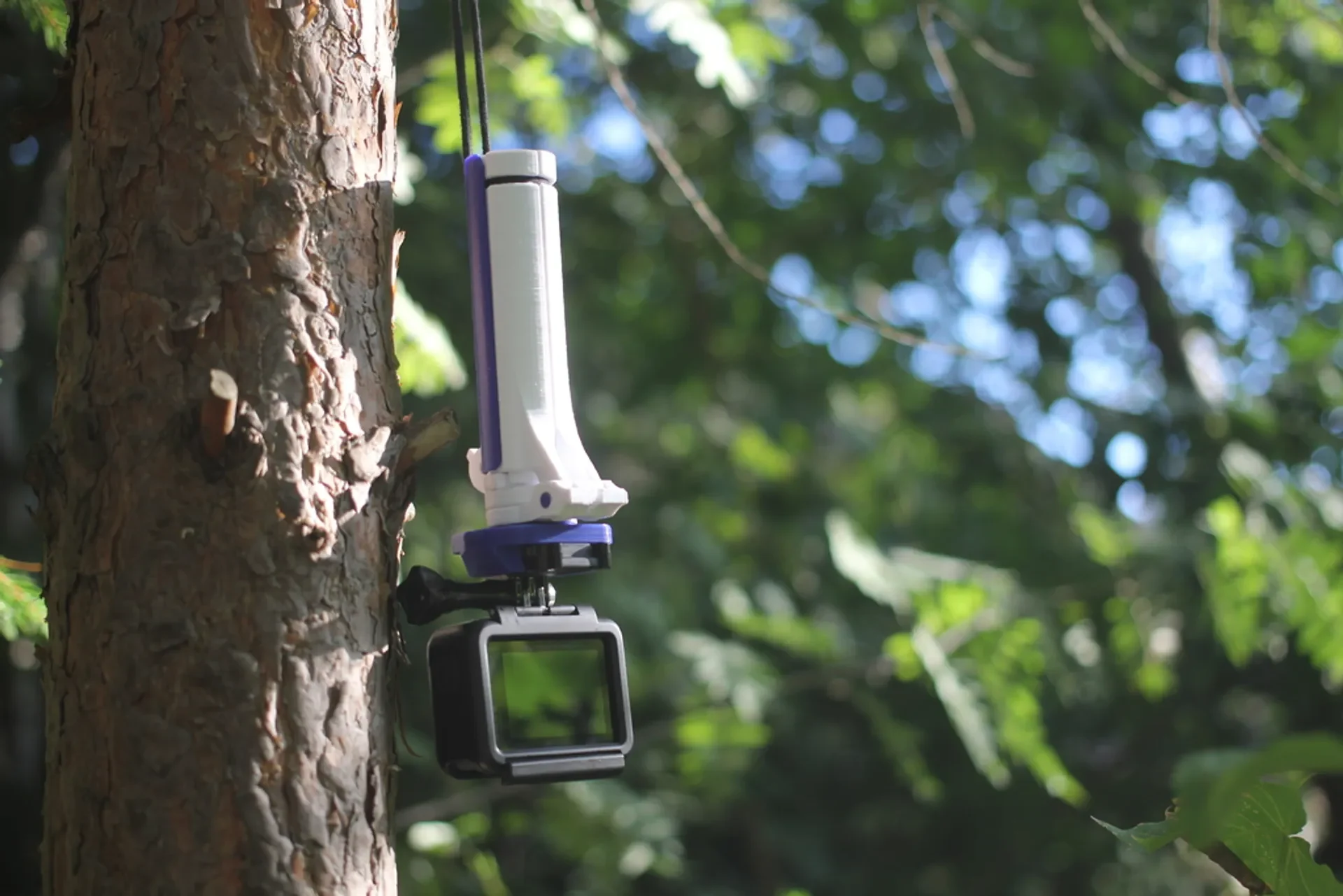

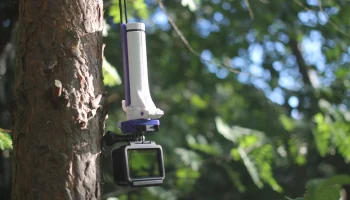

Гибрид штатива и ручки GoPro

Идея состоит в том, чтобы реализовать функцию штатива в базовой ручке GoPro, не ставя под угрозу функциональность штатива или эргономику ручки.

Следующим в моем списке дел является разработка надстроек, которые позволят вам использовать другие предметы в дополнение к вашей базовой GoPro, например фонарики и мобильные телефоны. Может быть, а может и не быть еще одной версии в работе.

Распечатать список:
1x петля для передней ножки
2x петли для задних ножек
1x крепление для гопро
1x передняя нога
1x правая нога
1x левая нога
1x штифт на передней ноге
2 штифта на задней ноге

Дополнительные материалы: (По желанию!)
1 винт с потайной головкой M4x17 (или короче)
1 шнурок для обуви или аналогичный

КАК ЭТО РАБОТАЕТ

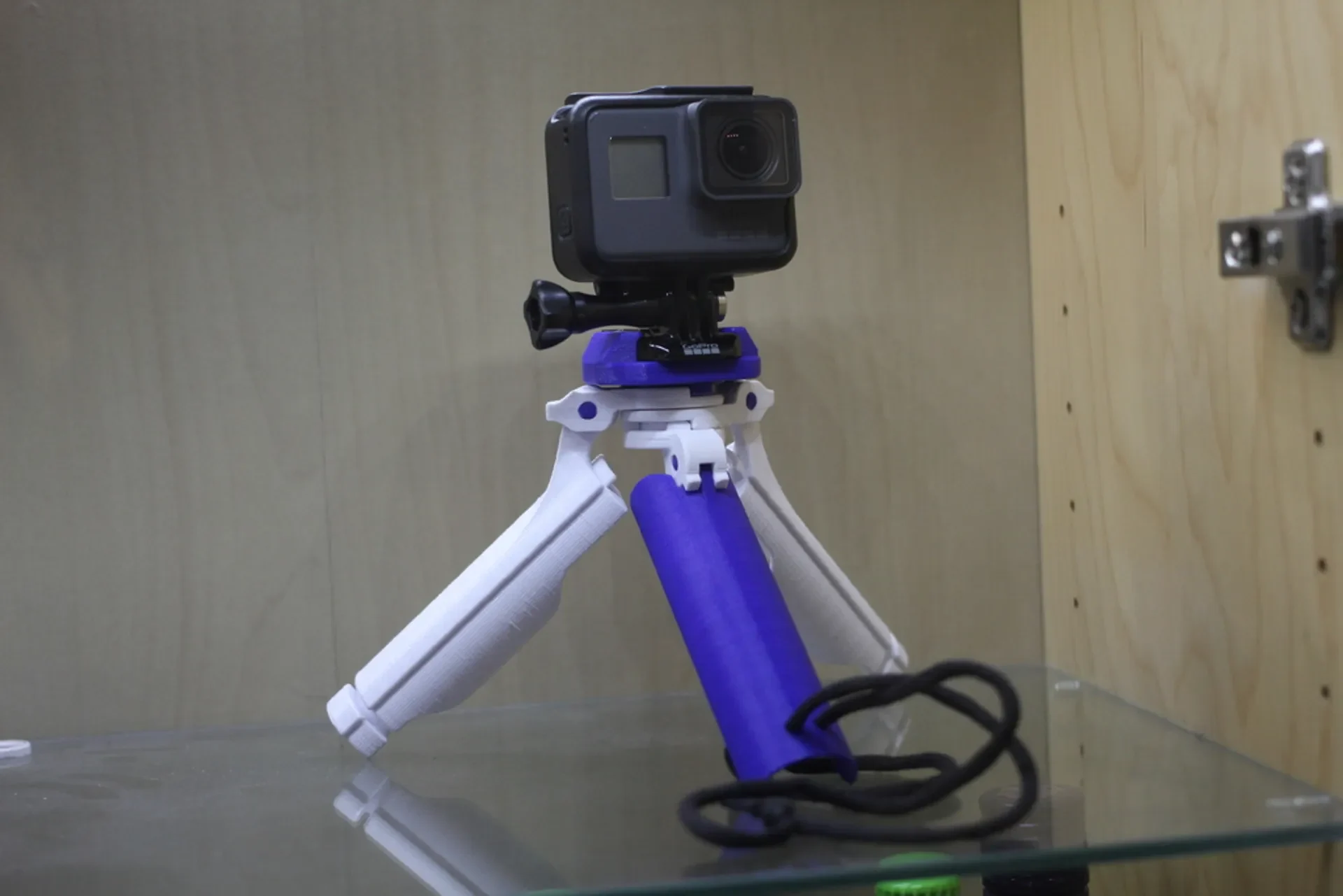

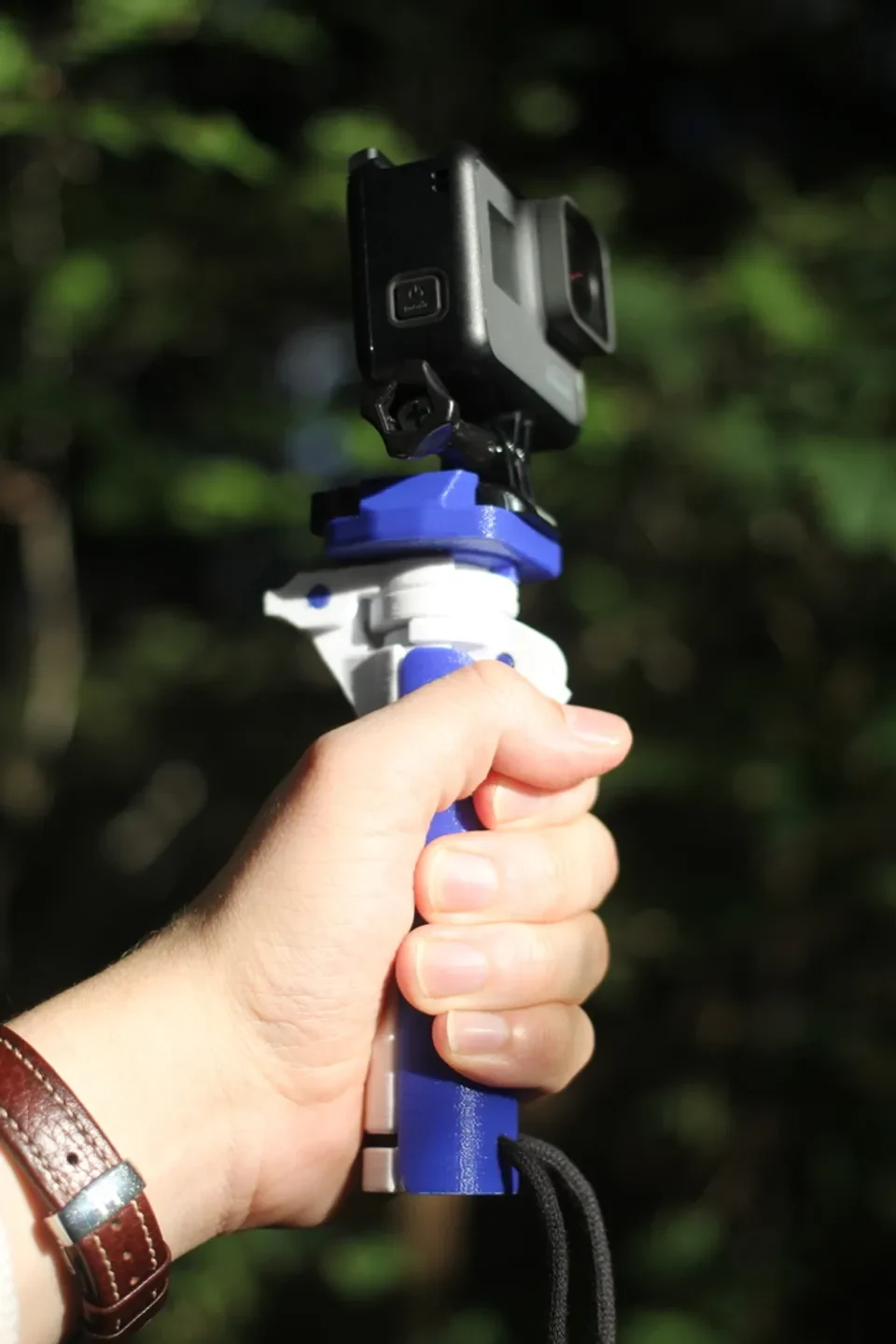

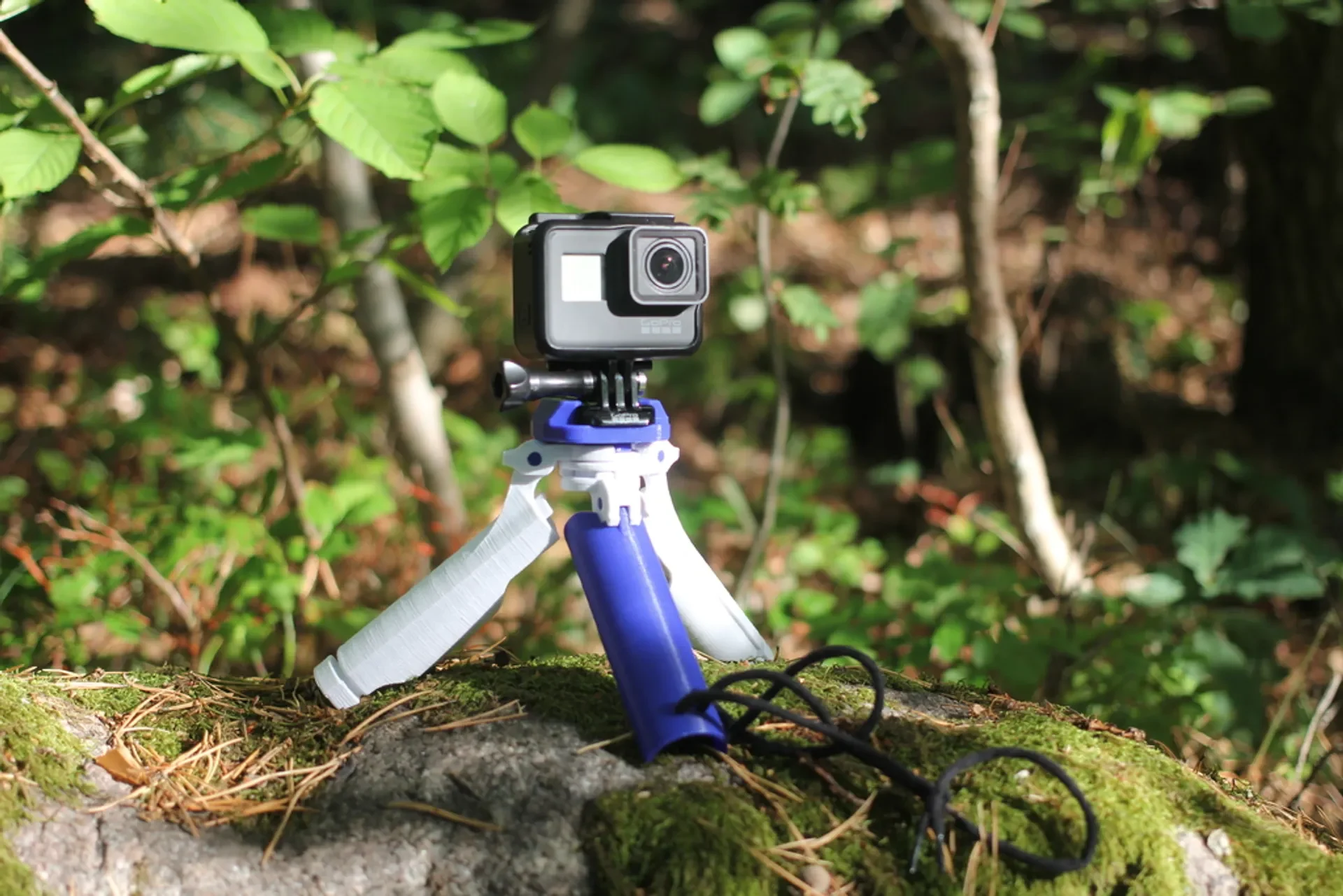

На самом деле это довольно просто. Ручку можно разложить на базовый штатив. Складывая штатив снова, начните с складывания задних ножек, зацепите шнурок за пазы на задних ножках и просто защелкните переднюю ножку, чтобы получилась красивая ручка. Шнурок для обуви не является обязательным, но это хороший способ защитить ручку от раскладывания, когда вы ею не пользуетесь.

Настройки печати

Не вращайте модели при размещении их в слайсере. Я расположил детали в наилучшей возможной ориентации, принимая во внимание качество поверхности и прочность детали.

Ножки имеют очень плохое соотношение высоты и площади основания, что делает их склонными к отрыву от рабочей пластины. Я добавил поля, чтобы улучшить сцепление рабочей пластины.

Пост-печать

Сборка

[Прежде чем начать!]
Пожалуйста, попробуйте соединить части штатива, прежде чем вставлять штифты и винты. практически невозможно разобрать штатив после того, как вы вставили штифты, не повредив отпечатки. Сборка может сбивать с толку и легко выйти из строя.

Удалите опорные материалы и очистите отверстия в петлях и ножках. Я использовал метчик М5 в отверстиях, чтобы обеспечить хорошую посадку штифтов без риска поломки петель.
Поместите кольца «петли задней ножки» на «петлю передней ножки», как показано на рисунках. Если вы разместили их правильно, петли задних ножек должны совпасть.
Закройте сборку с помощью крепления GoPro поверх шарнира передней ножки. Стоп-блоки должны совпасть.
(Рекомендуется) Вверните винт с потайной головкой M4x17 (можно немного короче) в отверстие крепления GoPro, чтобы предотвратить падение камеры. Если у вас нет подходящего винта, я по крайней мере рекомендую вам приклеить его горячим клеем или суперклеем.
Прикрепите переднюю и заднюю ножки («правую ножку» и «левую ножку») к шарнирам и закрепите их «штифтом задней ножки» и «штифтом передней ножки» с помощью молотка или плоскогубцев. Я использовал последнее.
(Рекомендуется) Протяните веревку через два отверстия в передней штанине и свяжите их вместе спереди. Эта веревка будет удерживать ноги вместе, когда штатив не используется.

Передняя ножка в сборе:

Левая ножка собрана, убедитесь, что «прорезь» на шарнире обращена вниз к ножке:

Правая ножка в сборе, прорезь должна быть обращена от ножки:

Петли задних ножек должны совпасть:

Крепление GoPro следует собирать так, чтобы стопорный блок находился спереди:

(Необязательно) Вкрутите винт M4 с потайной головкой, чтобы закрепить крепление GoPro:

Как я это разработал

Идея

Идея пришла ко мне, когда этим летом я купил GoPro для похода. Не имея раньше GoPro, я понятия не имел, что с ними так сложно справиться самостоятельно. Мне нужна была какая-то ручка.

Мне всегда нравилась идея компактной жизни, и она повлияла на мою работу инженера и промышленного дизайнера. Это не исключение, мне захотелось сделать какую-нибудь универсальную ручку, и идея была такая: родился.
