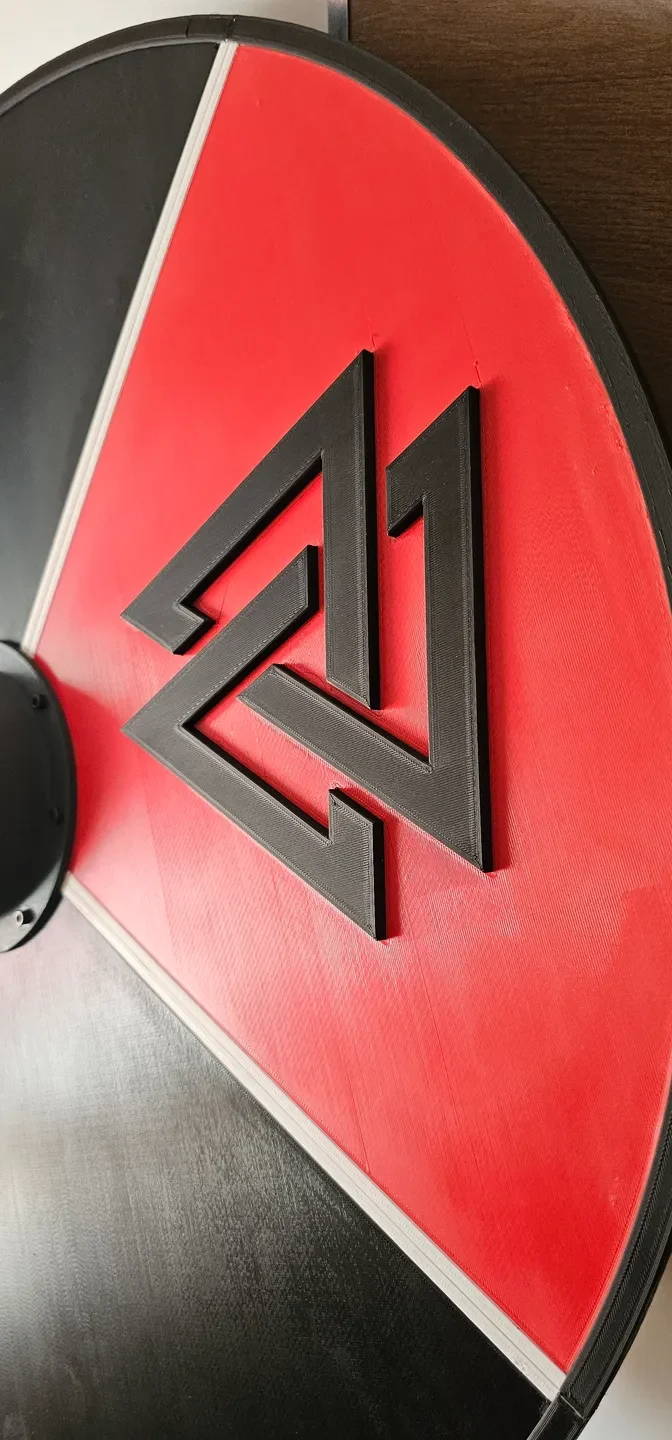

Щит викинга (Viking Shield)

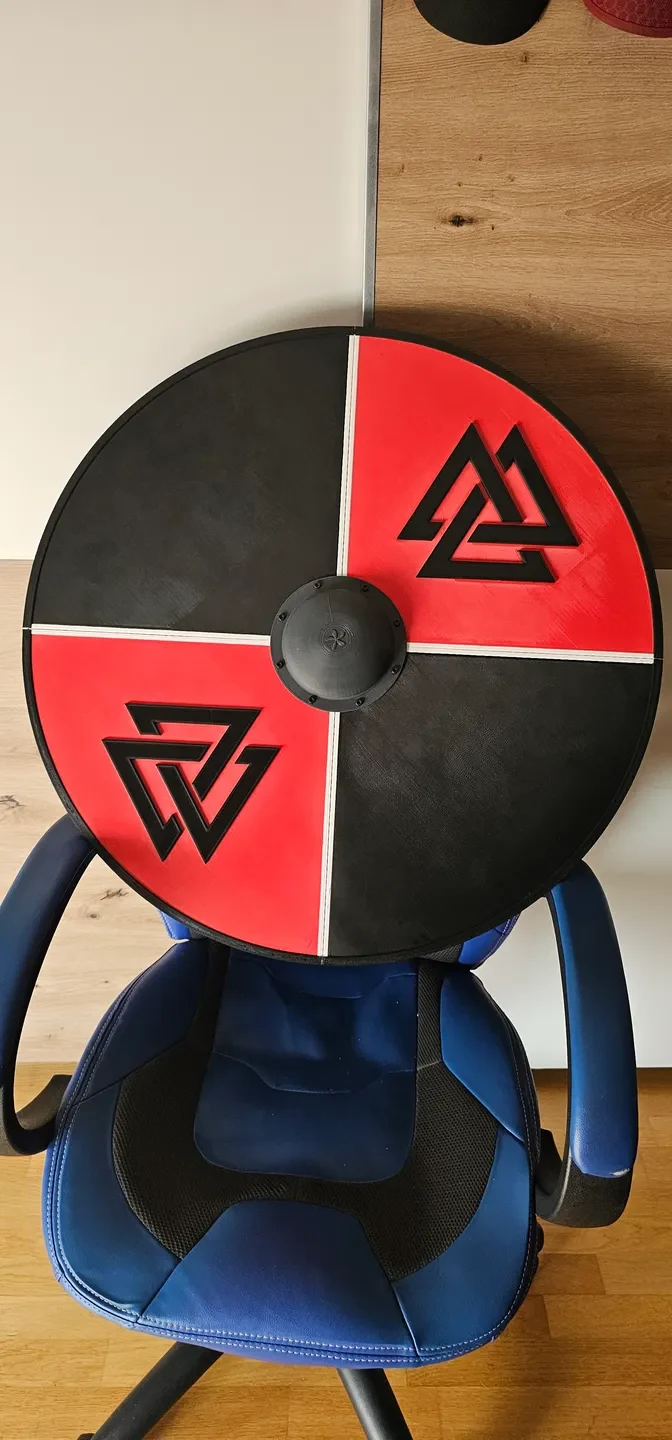

Щит викинга полностью из 3D принтера Prusa XL
Знак имеет диаметр ок. 700 мм (требуется принтер Prusa-XL)

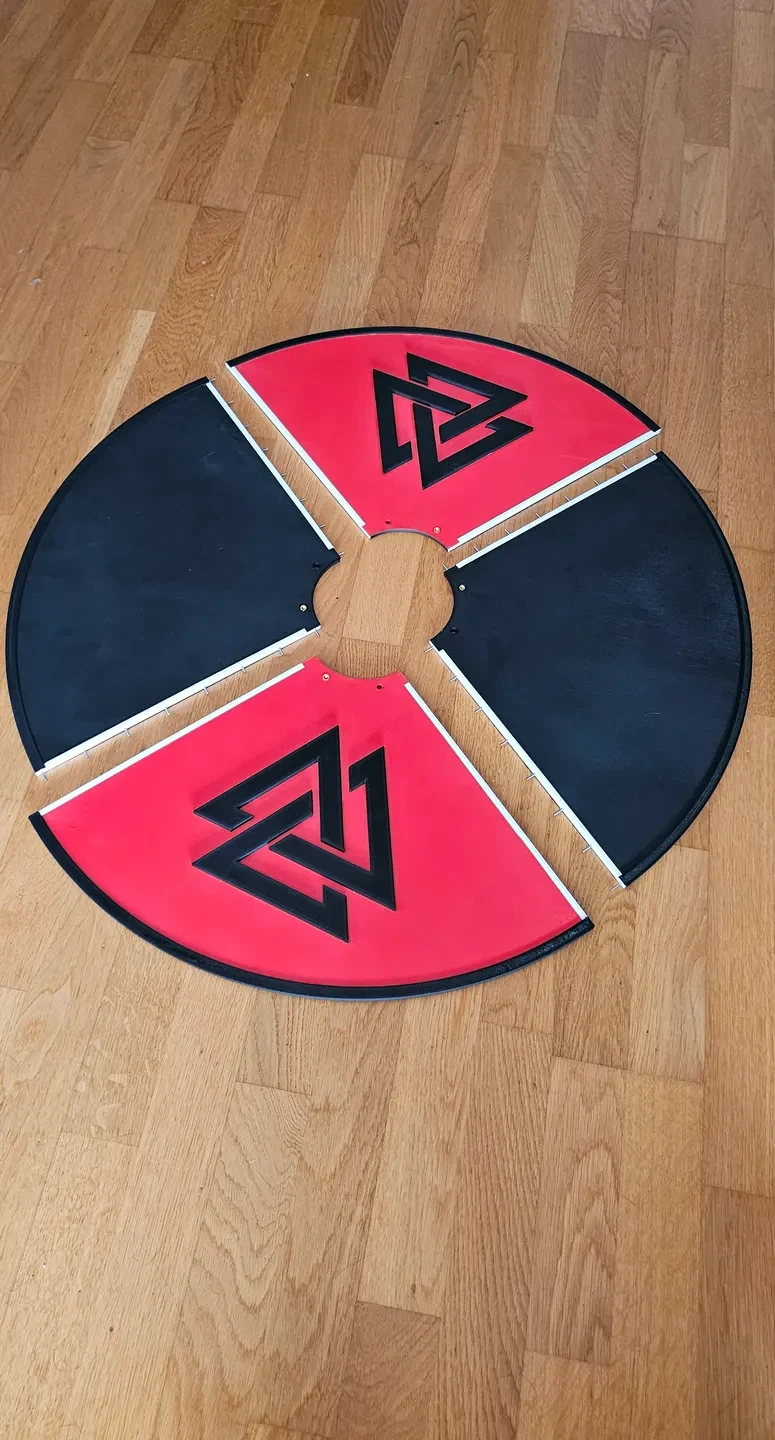

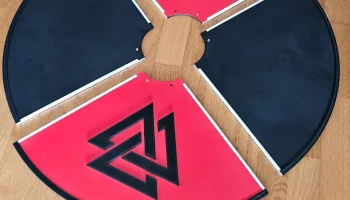

Состоит из 8 отдельных частей, которые позже соединяются или привинчиваются друг к другу.
Дополнительные материалы, необходимые для сборки:
Резьбовая вставка Ruthex M4Sx4.0

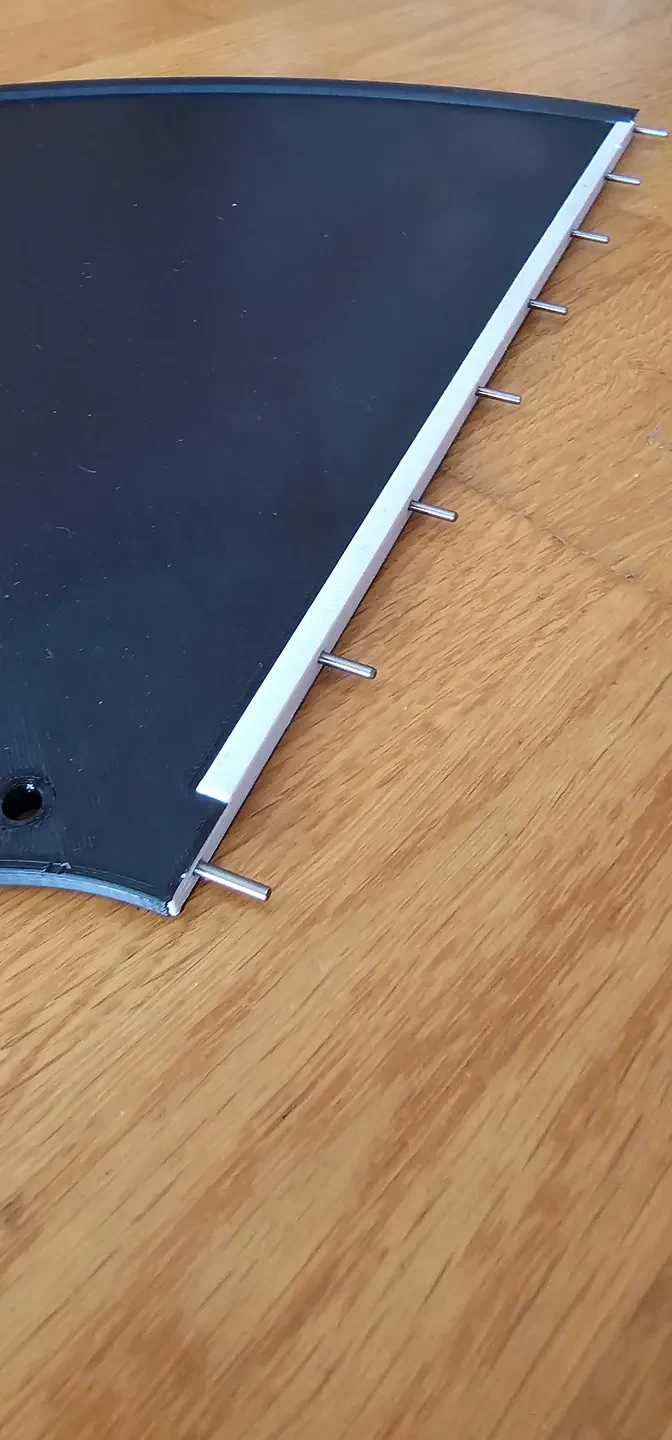

Цилиндрические штифты Tol h6 DIN 6325 (ISO8734) закаленные, шлифованные, блестящие (или аналогичные) для крепления отдельных пластин (см. также фотографии здесь)

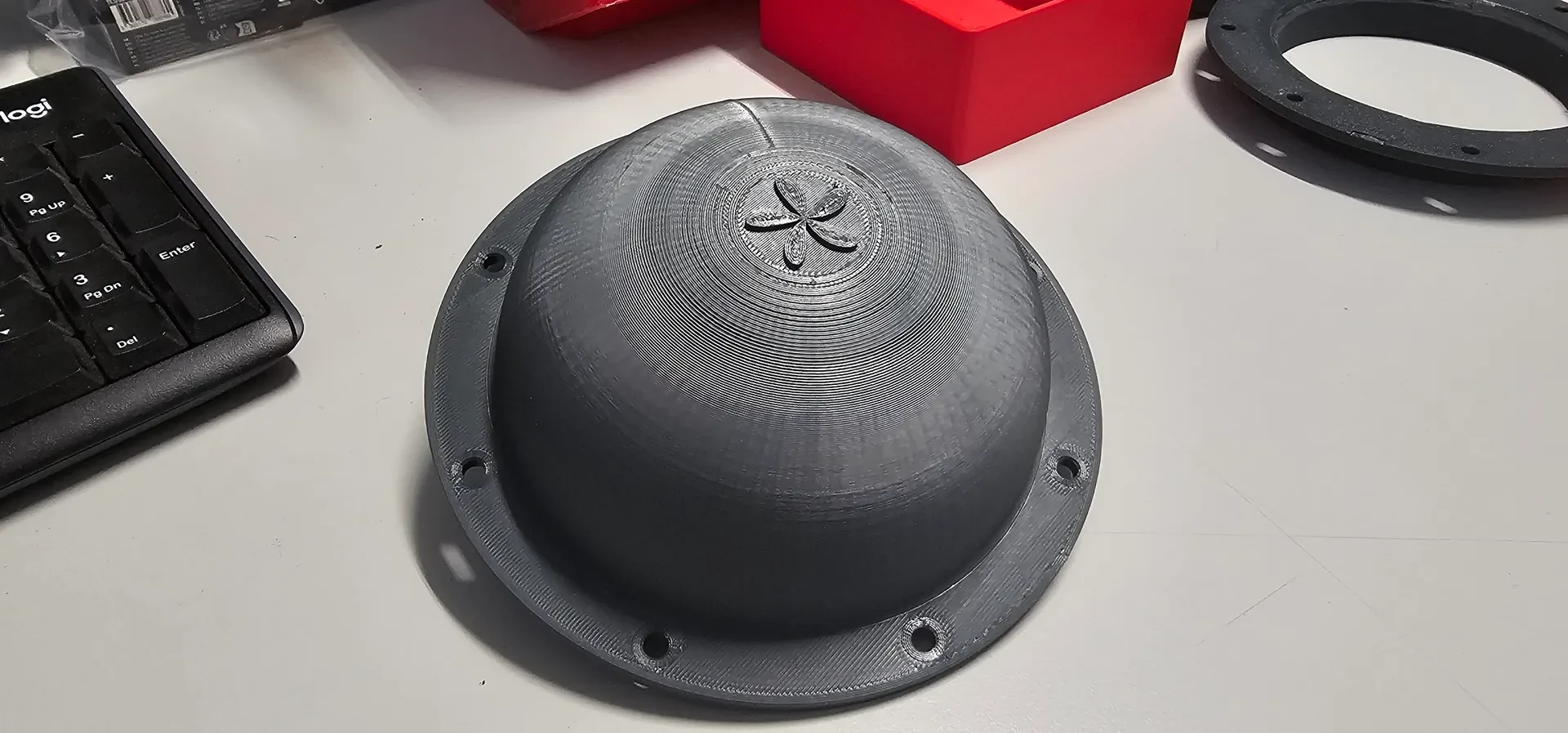

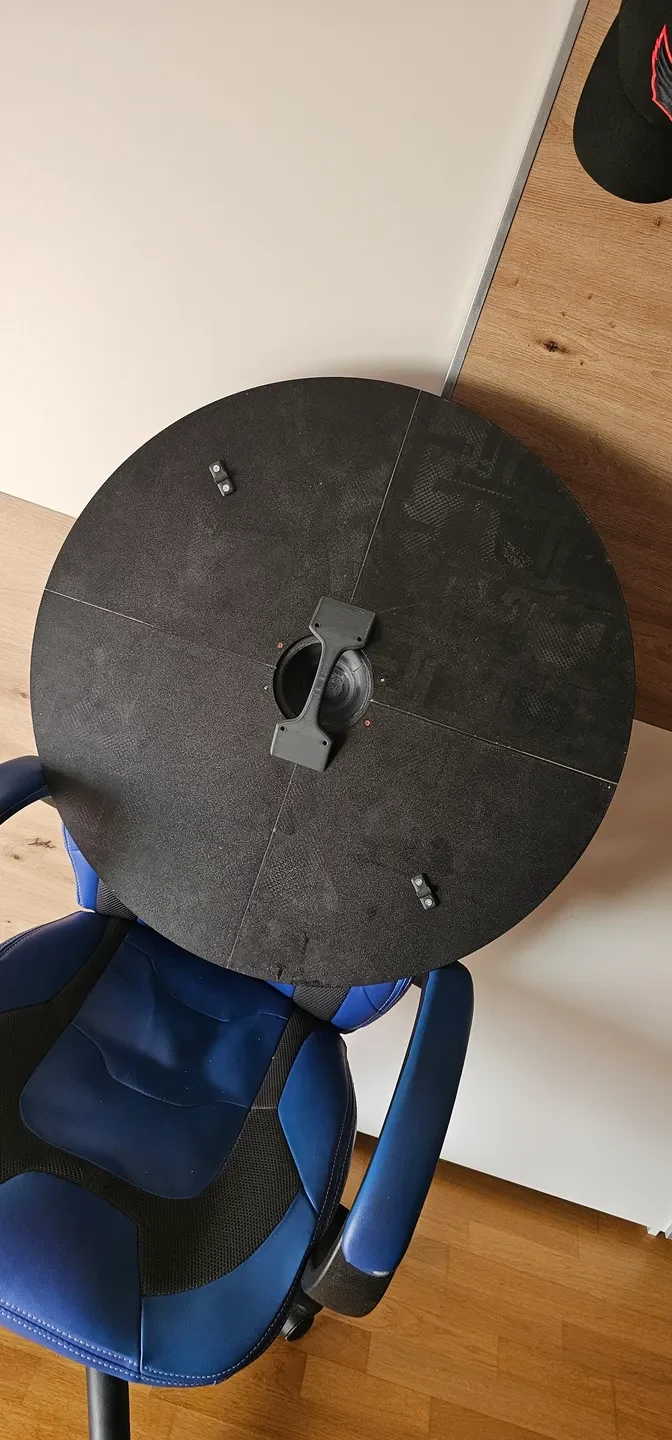

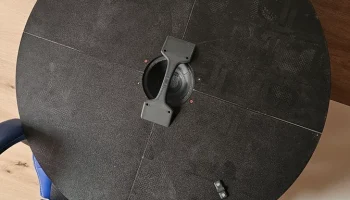

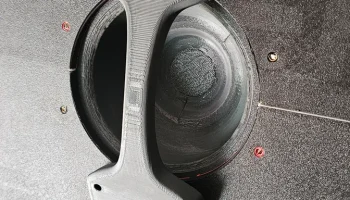

Винты с внутренним шестигранником M4x10 и M4x20 для выступа щитка

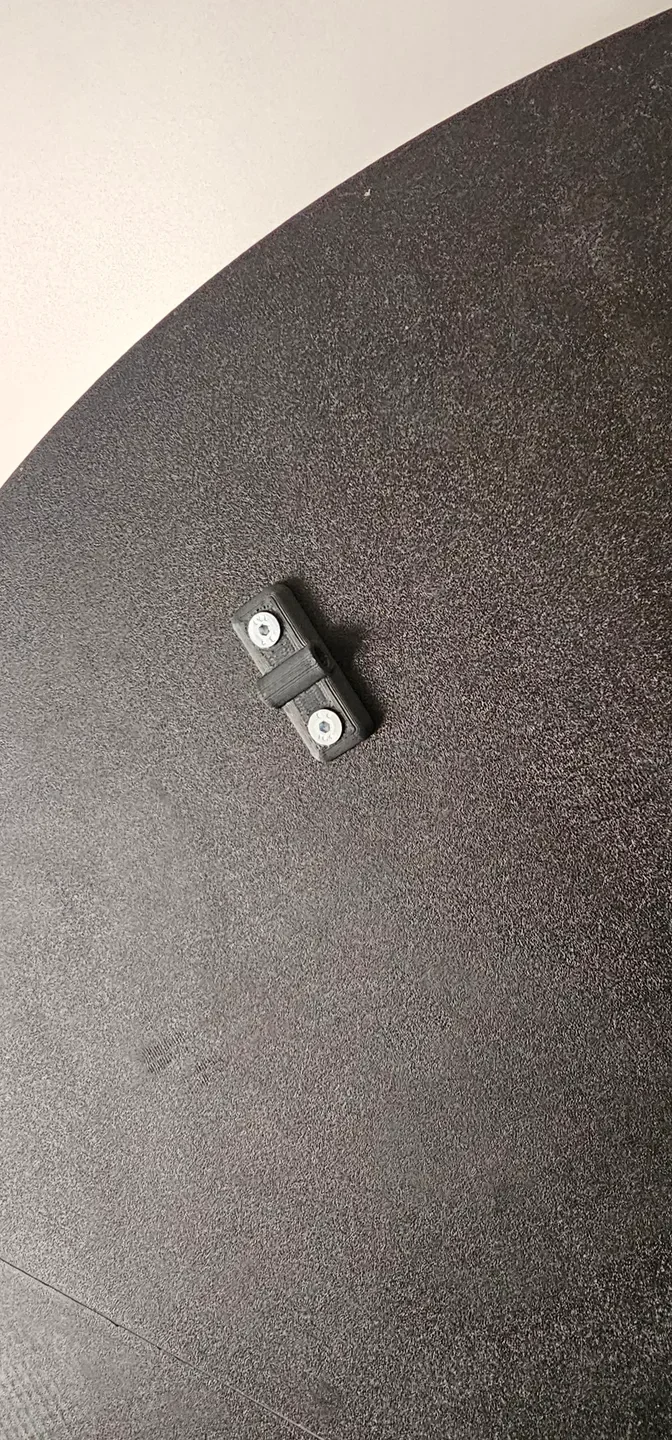

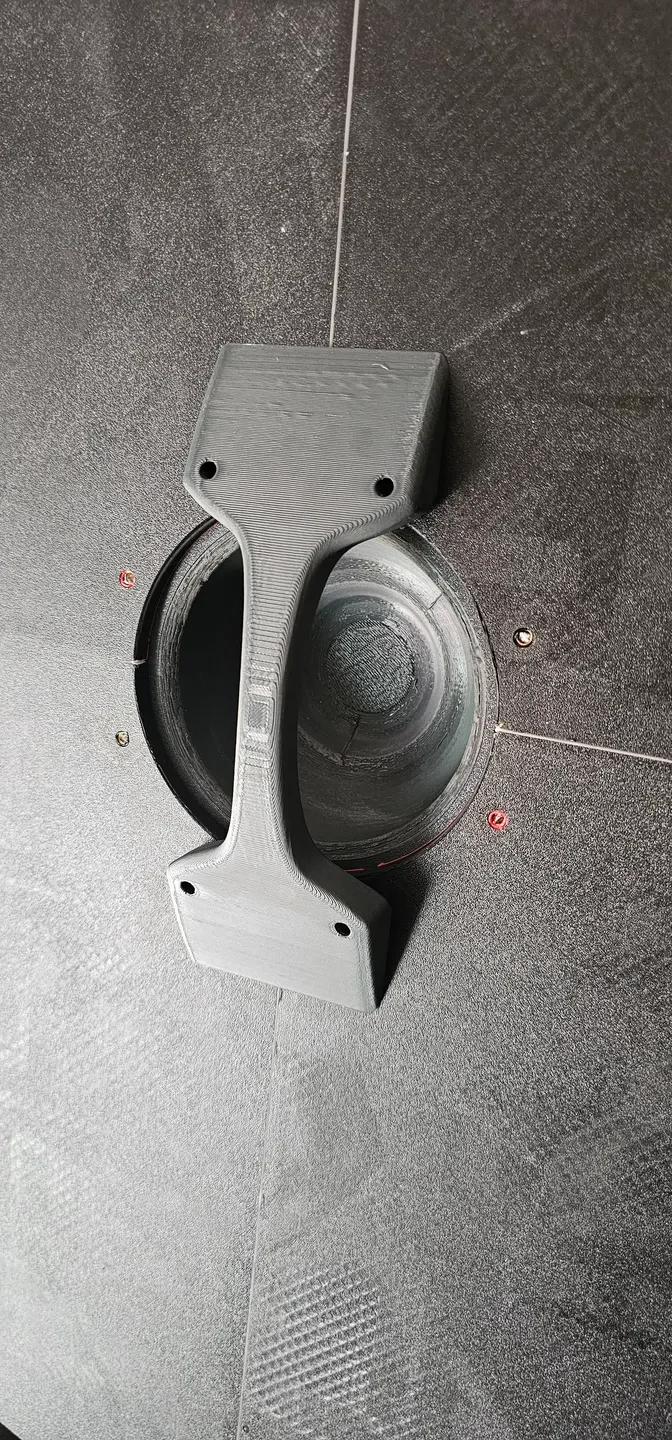

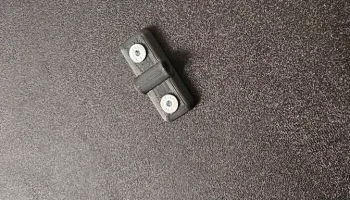

Винты с потайной головкой M4x8 для двух кронштейнов крепления ремня.

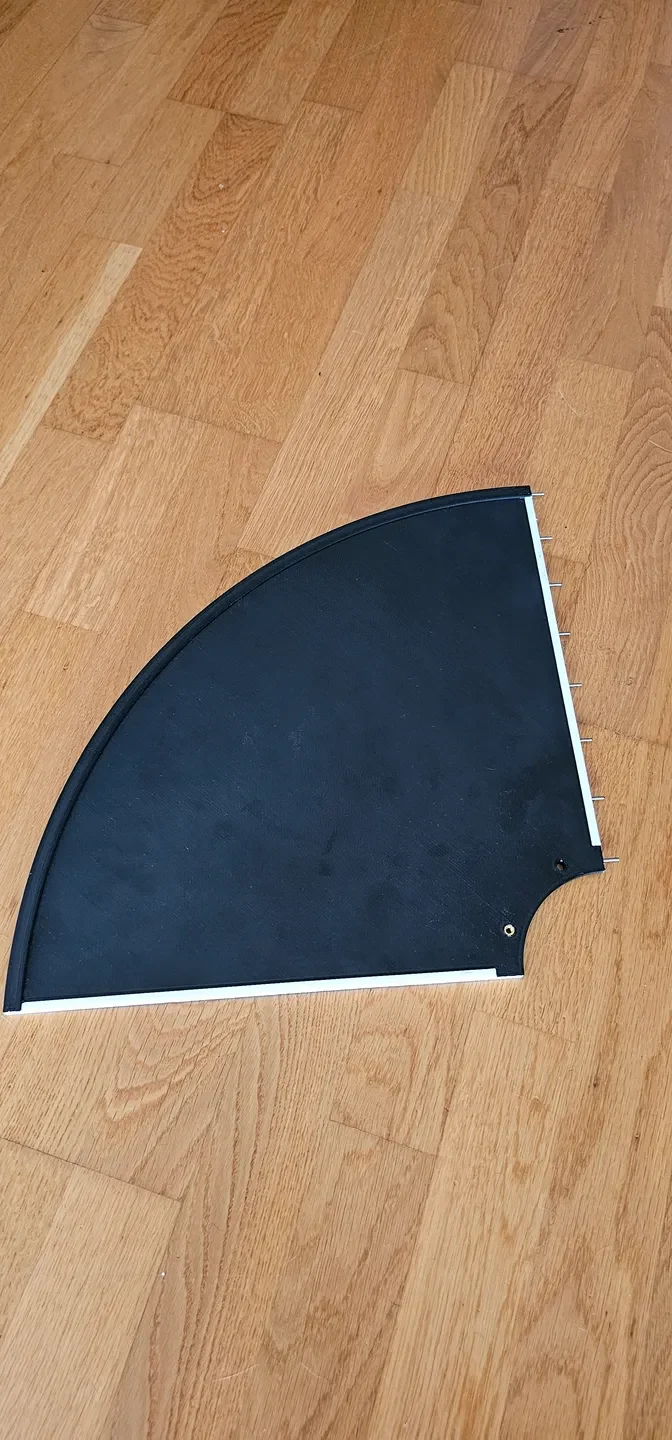

Сначала один совет. Просверлите 8 маленьких отверстий по бокам знака диаметром 2 мм, чтобы облегчить установку штифтов цилиндра. При необходимости добавьте каплю клея при соединении.
____
Щит викинга, полностью сделанный на 3D-принтере Prusa XL.
Щит имеет диаметр примерно 700 мм (требуется принтер Prusa XL).
Состоит из 8 отдельных частей, которые позже будут соединены или скручены вместе.
Дополнительные материалы, необходимые для сборки:
— Резьбовая вставка Ruthex M4Sx4.0
— Цилиндрические штифты Tol h6 DIN 6325 (ISO8734), закаленные, шлифованные, голые (или эквивалентные) для крепления отдельных пластин (см. фотографии здесь)
— Винты с внутренним шестигранником M4x10 и M4x20 для выступа щитка.
— Винты с потайной головкой M4x8 для двух кронштейнов крепления ремня.
Еще один совет: просверлите 8 маленьких отверстий по бокам щитка диаметром 2 мм, чтобы облегчить установку цилиндрических штифтов. При необходимости добавьте каплю клея при сборке.
