Чемодан для образцов нитей - Heavy Duty

Место для хранения и отображения образцов нитей. Этот ящик для образцов нитей с параметрической конструкцией изначально был разработан для хранения образцов нитей, разработанных Seemomster — https://www.printables.com/model/228249-filament-samples-42-materials (оригинальный дизайн Zahg — https://www.printables.com/model/16322-filament-sample-with-box). Параметрический дизайн означает, что в этом ящике для образцов нитей можно хранить любые образцы нитей прямоугольного типа.

Включенные сюда модели предназначены для образцов с приблизительными размерами 80 x 35 x 2,20 мм. Я включил три размера, которые хорошо подойдут для различных принтеров размером до 250 x 250 мм.

Коробка на 25 слото��

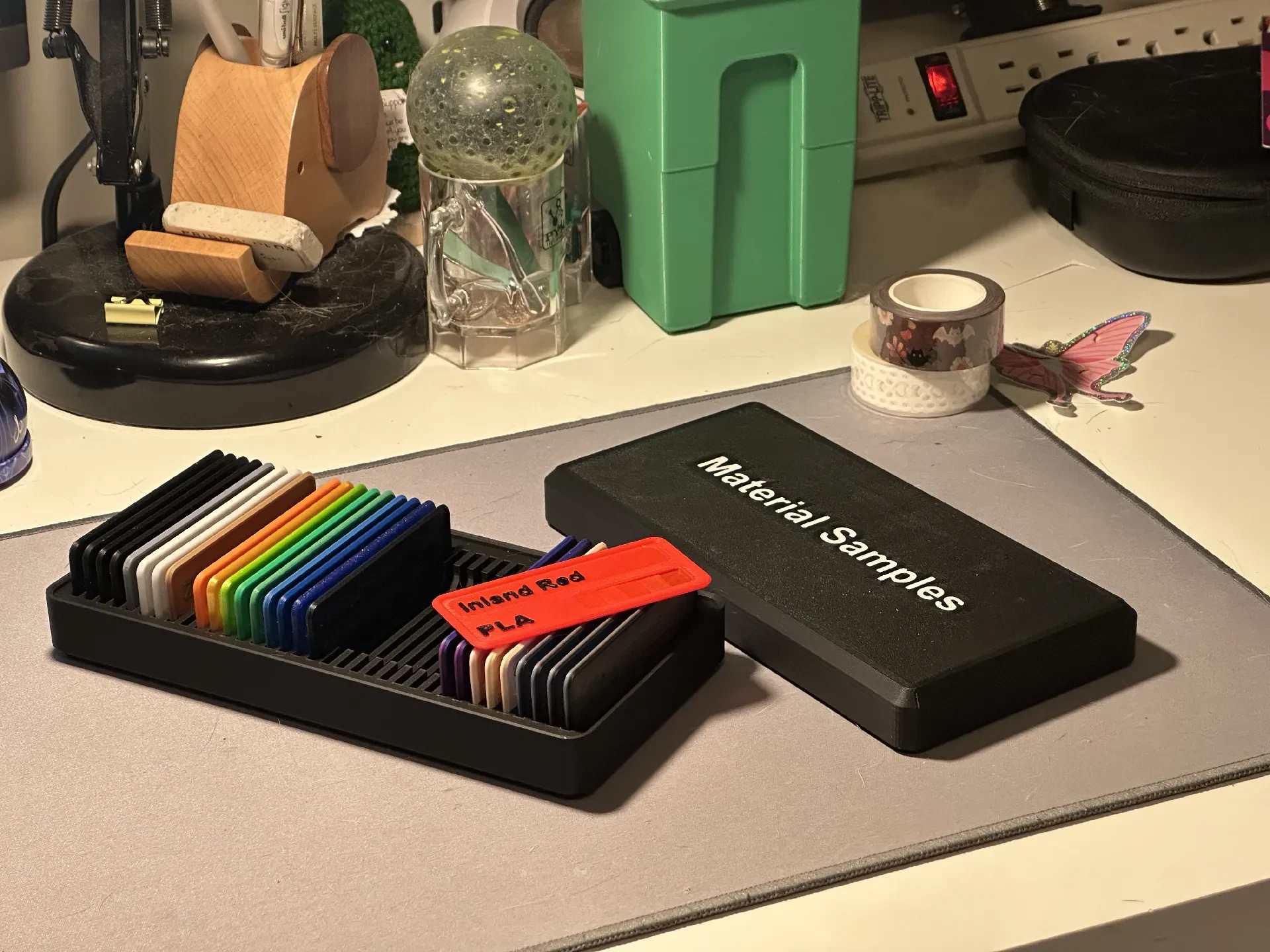

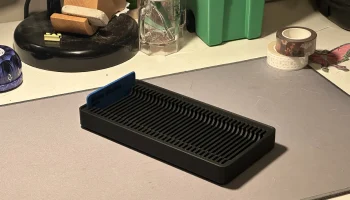

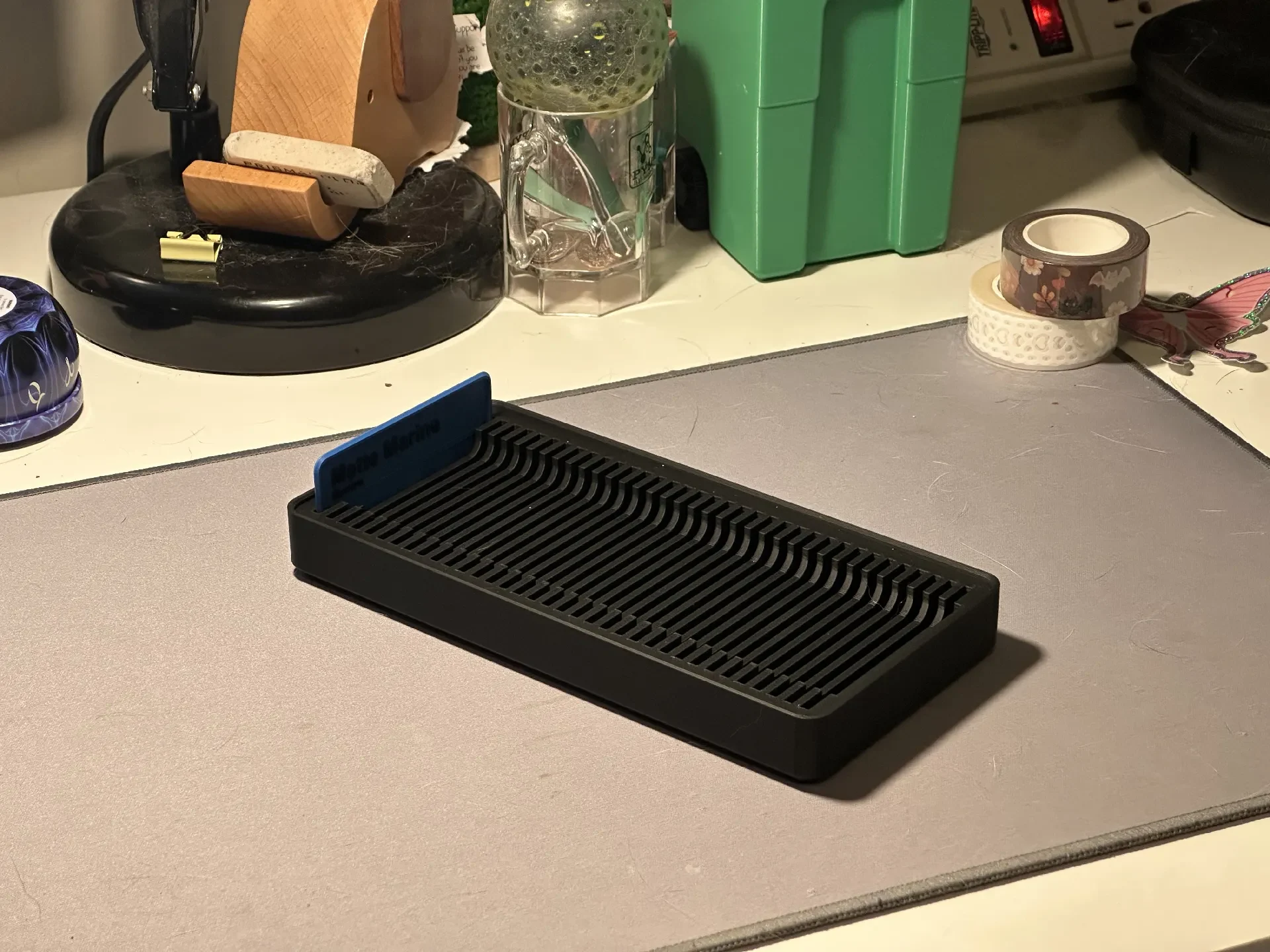

Коробка на 35 слотов (на фото)
коробка на 45 слотов

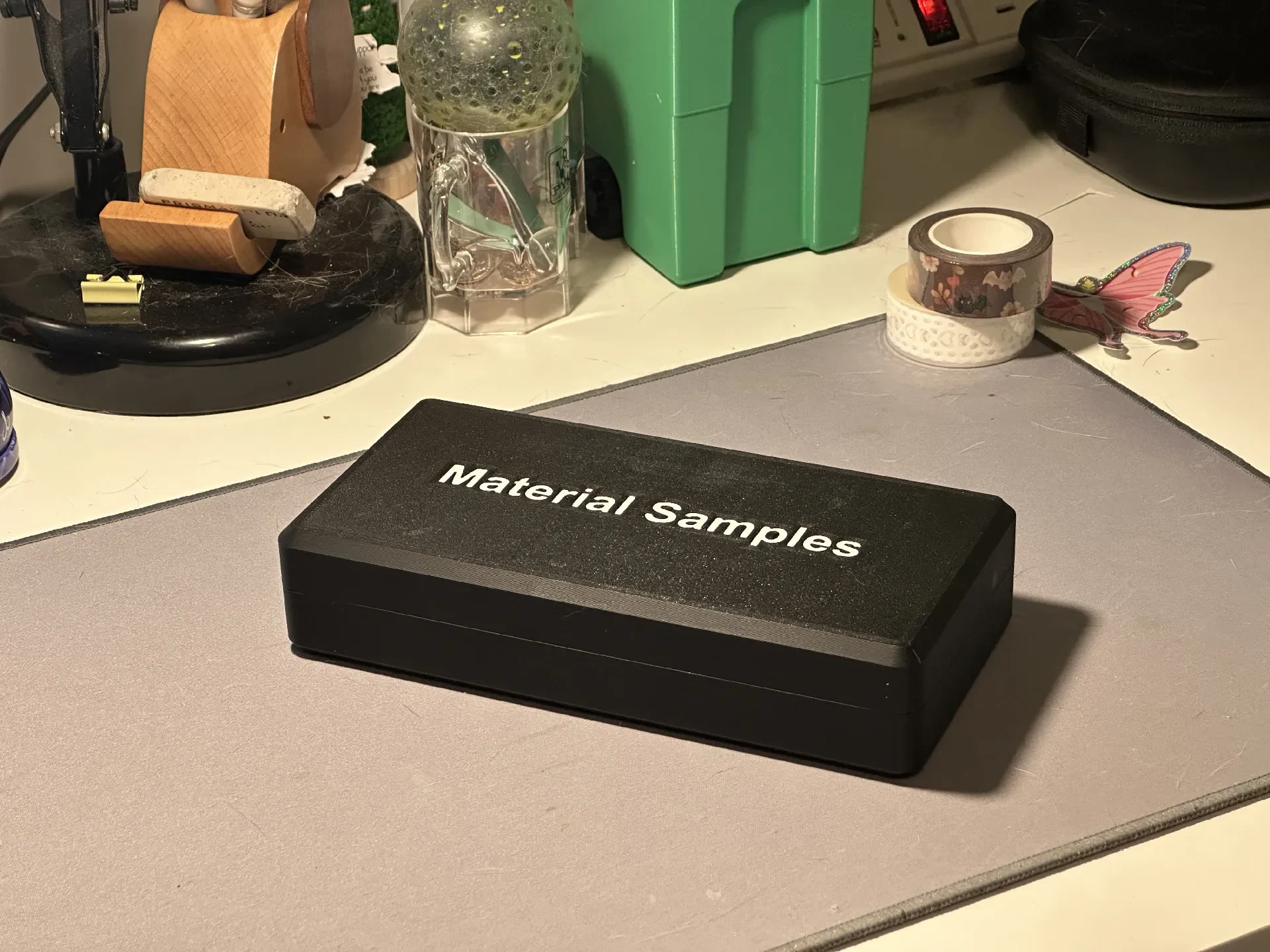

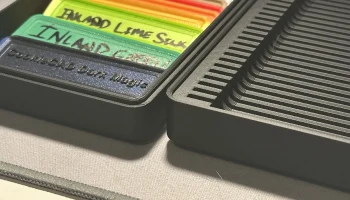

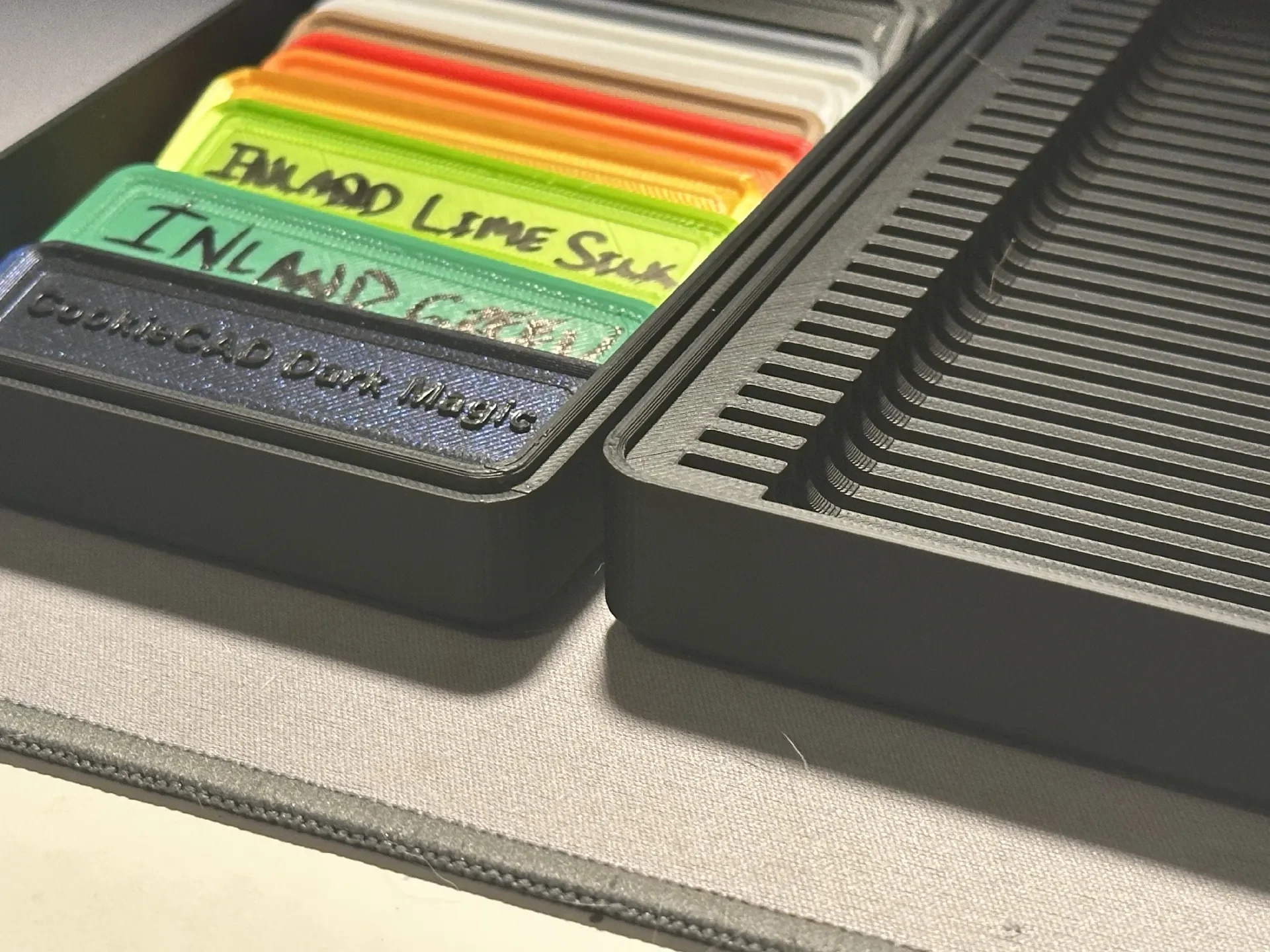

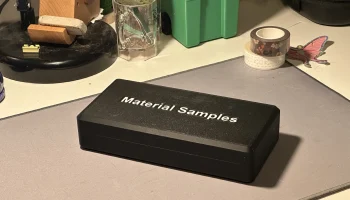

Этот дизайн был протестирован и напечатан с отличными результатами. Допуски таковы, что крышка сядет на коробку с небольшим усилием трения, не позволяя крышке упасть даже при грубом толкании или даже перевернуться с полным набором образцов.

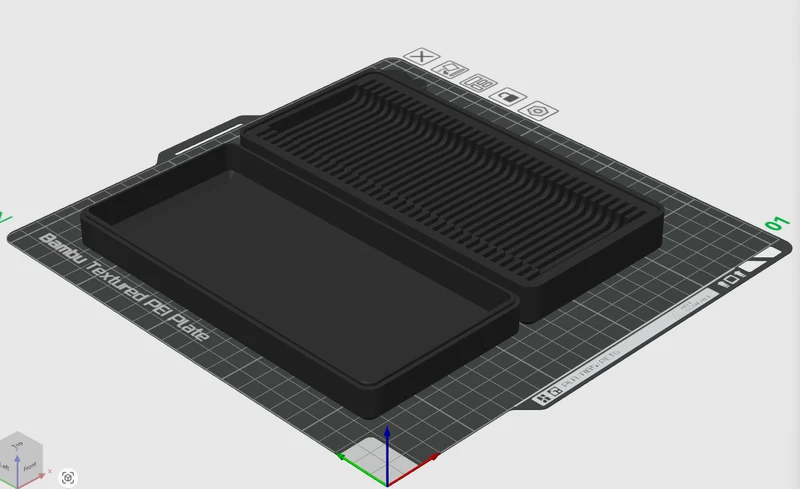

Настройки печати в распечатанном виде:

Верхние слои: 5
Нижние слои: 5
Стен: 5
Заполнение: прямолинейная сетка
Заполнение %: 15

Эти настройки были выбраны, чтобы придать коробке немного больше веса. Настройки принтера по умолчанию обычно позволяют получить более чем приемлемую деталь.

Я включил архив файла Fusion 360, который можно использовать для создания коробок нестандартных размеров. Вот соответствующие параметры:

ширина образца
длина образца
образецглубина
образецКол-во

У меня возникли некоторые ошибки при настройке файла сверх базового количества в 50 слотов, но при желании можно сделать коробки большего размера. Сохранение и повторное открытие файла, по-видимому, устраняет любые проблемы с геометрией и ссылками.
