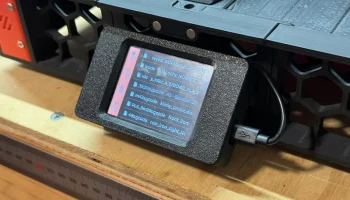

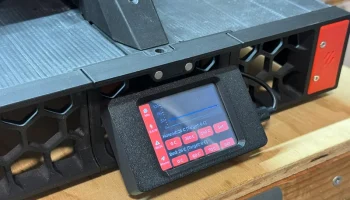

Корпус VORON Switchwire CYD Screen Case

Я всегда хотел добавить экран к моему преобразователю VORON Switchwire (Aquilawire), но перспектива множества кабелей и деталей для KlipperScreen или использования экрана Mini 12864 с его ограниченная функциональность оставляет желать лучшего.

Затем я нашел CYD-Klipper, в котором используется потрясающий дешевый желтый дисплей от Брайана Лоха. Это невероятно простая установка, которая использует локальную беспроводную связь для взаимодействия с Klipper и Moonraker, чтобы предоставить вам все функциональные возможности при простой установке.

Поскольку конструкций простого крепления для Switchwire не существовало, я создал эту.

Покупные товары
1x дешевый желтый дисплей
4x M3x12 ШКС DIN 912
2x M3x20 ШКС DIN 912
6 резьбовых вставок M3xD5xL4

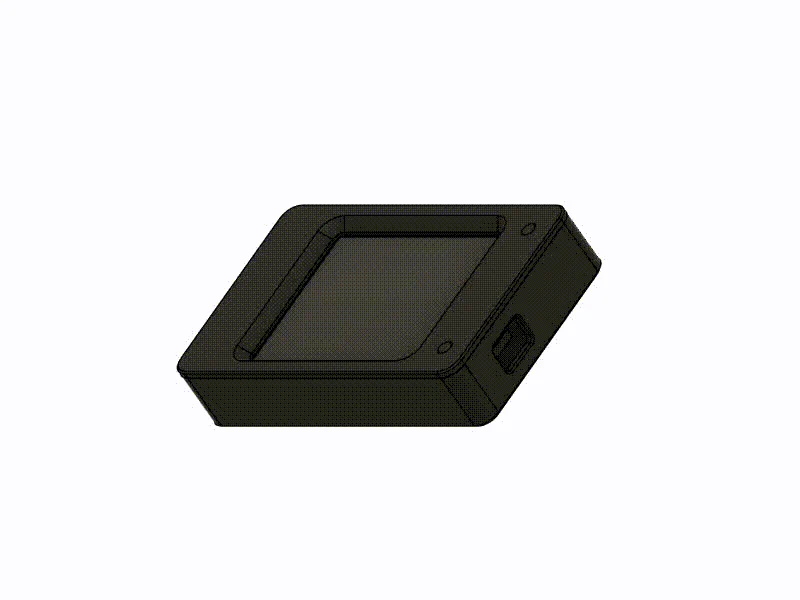

Сборка
Необходимые материалы:

1x switchwire_cyd_case_front
1x switchwire_cyd_case_back
4x M3x12 ШКС DIN 912
2x M3x20 ШКС DIN 912
6 резьбовых вставок M3xD5xL4

Инструкции по печати:

— Ориентируйте детали наибольшей стороной к станине.
— Напечатайте все детали толщиной слоя 0,2 мм и заполнением гироида >10%.
— Никакие опоры не нужны.

Шаги сборки:

1. Вставьте вставки с резьбой 4x в отверстия на switchwire_cyd_case_front.
2. Вставьте 2 резьбовые вставки в отверстия на switchwire_cyd_case_back с внутренней стороны детали.
3. Поместите переключатель switchwire_cyd_case_front вниз на плоскую поверхность и поместите CYD сверху, совместив отверстия.
4. Поместите switchwire_cyd_case_back поверх сборки (убедитесь, что ориентация соответствует вырезу USB).
5. Закрепите обе детали на месте с помощью 4x M3x12 SHCS.

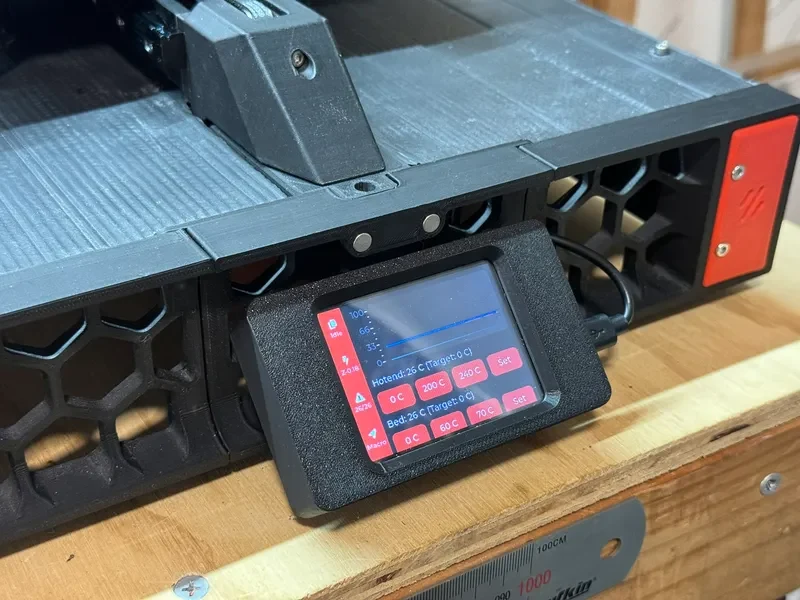

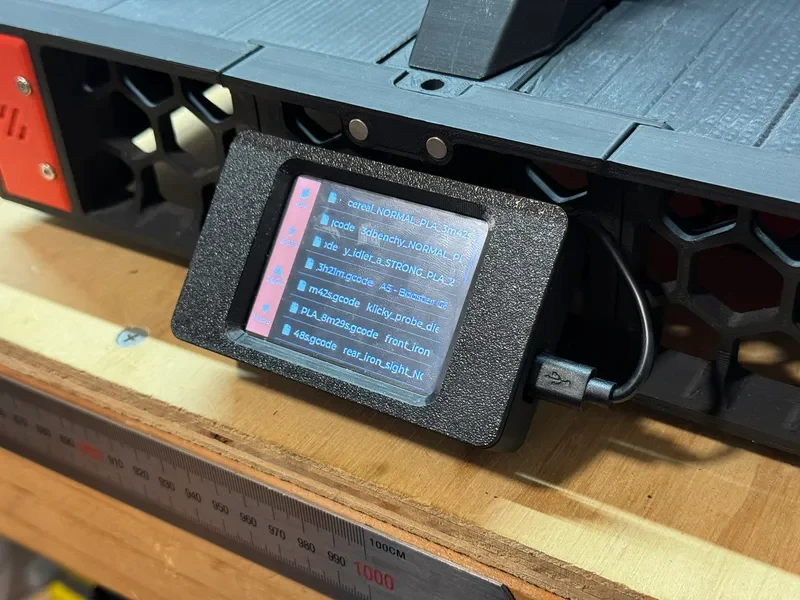

6. Прикрепите всю сборку к передней решетке Switchwire с помощью 2x M3x20 SHCS.

Последнее слово
