Компактный дорожный футляр для Philips Norelco серии 700...
Привет всем! Надеюсь, у вас все хорошо!

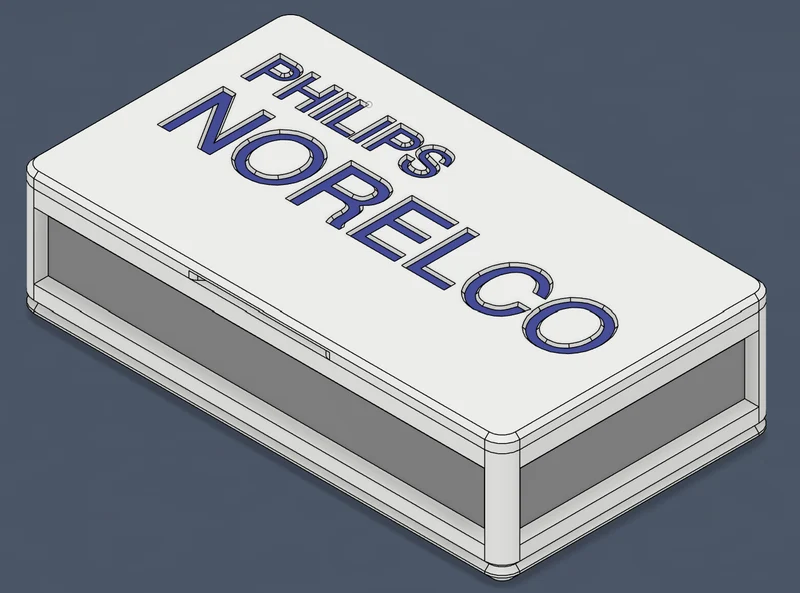

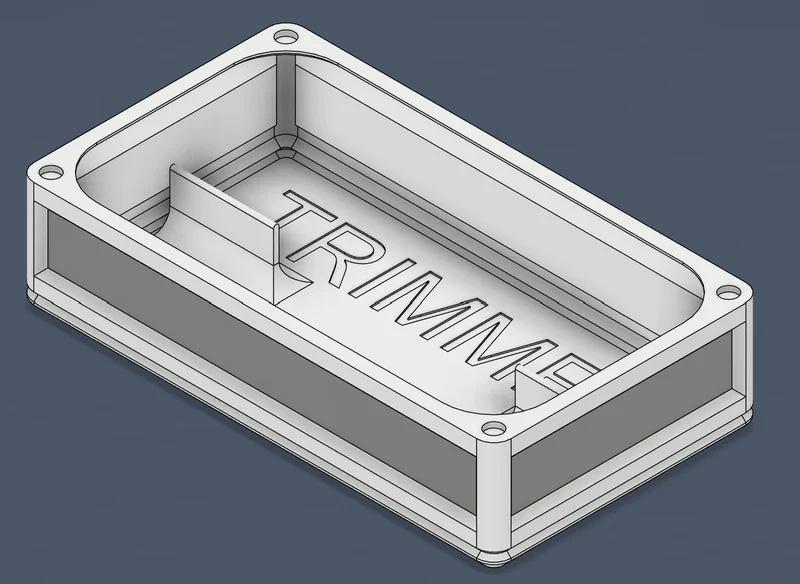

Я рад поделиться с вами полной сборкой модели этого элегантного и компактного дорожного футляра для вашего Philips Norelco серии 7000 и новее.
В этом футляре пользователь сможет хранить сам триммер, небольшую триммерную головку, все 6 насадок для бороды/щетины, небольшую ��етку и зарядное устройство.
Общий размер корпуса составляет 3900 дюймов x 6,910 дюймов x 1,843 дюйма.
В комплект поставки STL входят все компоненты, необходимые для сборки корпуса. Хочу отметить, что все допуски составляли ± 0,003 дюйма, чтобы все детали плотно прилегали.
Я распечатал файлы со следующими настройками на PRUSA COREONE:
-Используются настройки скорости печати по умолчанию 0,250 мм.
— скорректировано заполнение на 15% с помощью гироидного рисунка.
-поддержки не потребовались (в зависимости от вашего принтера может потребоваться включить подставки для перемычек в углах, где будут сделаны магнитные карманы)
Для печати этой модели я поменял цвет, чтобы попытаться передать контраст логотипа Philips.
Я использовал следующ��е нити:
-Overture Матовый светло-синий PLA
-Увертюра Белый PLA

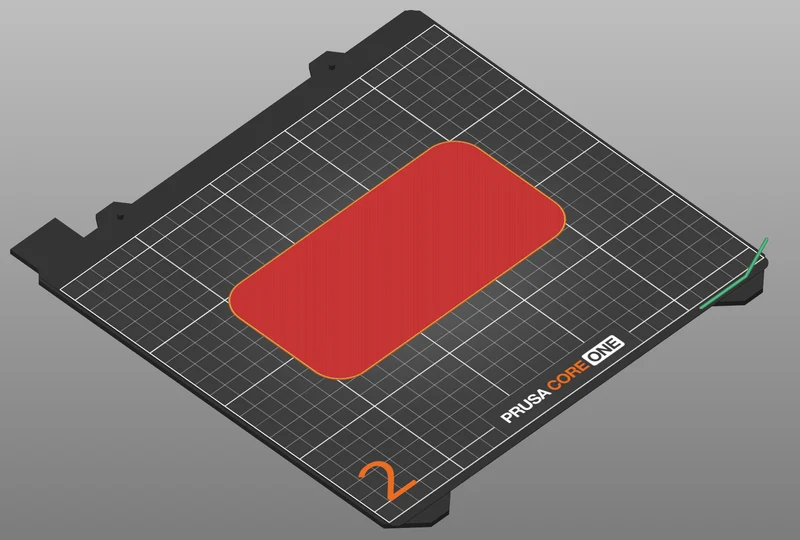

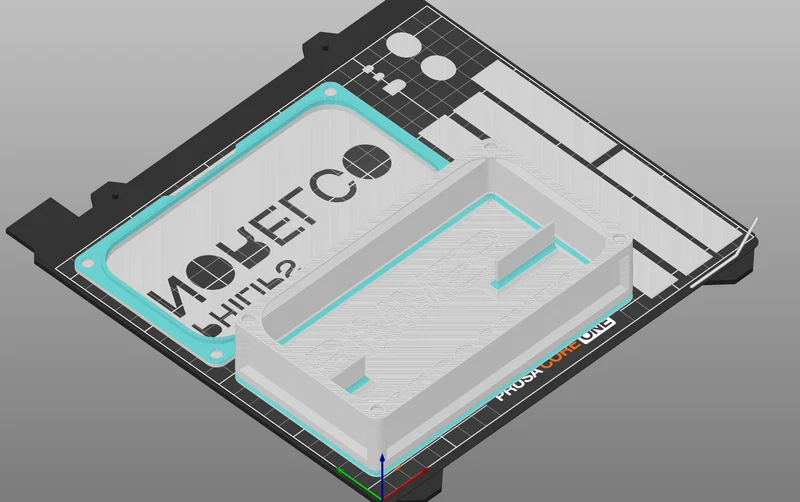

Вы можете напечатать большую часть всех деталей на одной пластине.
Мне пришлось печатать контрастные надписи на отдельной пластине.
Я использовал текстурированный лист, чтобы придать красивый эффект лицевой стороне крышки, корпуса и боковых панелей.
��сли вам не нужен текстурированный эффект, вы можете снять 4 боковые пластины.
Убедитесь, что боковые пластины ориентированы правильно: они имеют толщину 0,025 дюйма и имеют конус. Конус должен быть направлен внутрь. См. ниже.
После того, как все детали будут напечатаны, для сборки корпуса вам понадобится следующий предмет:
8 магнитов (толщина 6 мм х 2 мм)
суперклей (я использовал суперклей Loctite)
Сборка корпуса:
Обозначьте все боковые панели соответствующей стороной корпуса. (Корпус симметричен)
Начиная с одной стороны и только по одному, наносите клей по периметру углубления.
Затем прикрепите боковую панель, убедитесь, что текстурированная сторона, если применимо, снаружи. Положите один конец панели, чтобы установить ее на место, а затем позвольте остальной части панели войти в углубление.
Сильно нажмите на панель, пока она не зафиксируется. При необходимости быстро вытрите излишки клея.
Повторяйте шаги с 1 по 4, пока не будут установлены все четыре боковые панели.
Получите один магнит для установки в корпус корпуса. Нанесите одну небольшую каплю клея и вставьте магнит в карман.
Повторите это для всех четырех углов.

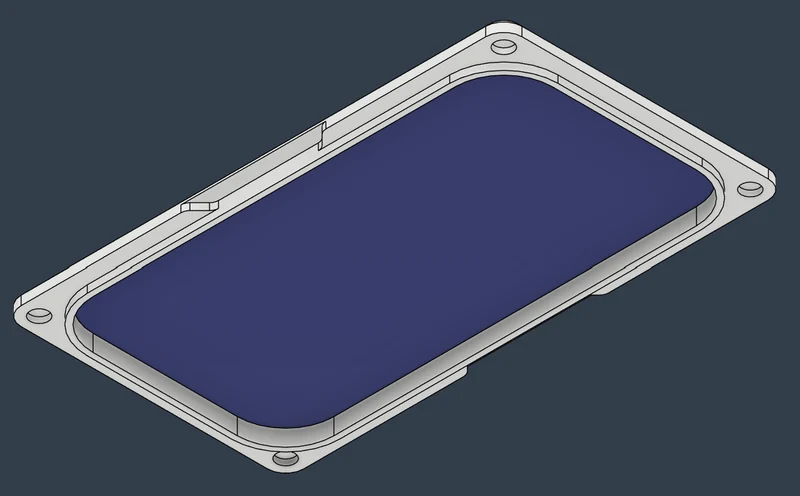

Возьмите еще один магнит и установите его в крышку. (перед установкой на крышку убедитесь, что ориентация магнита притягивает соседний магнит, расположенный на корпусе корпуса.
Нанесите небольшое количество клея на карман крышки для магнита, затем вдавите магнит.

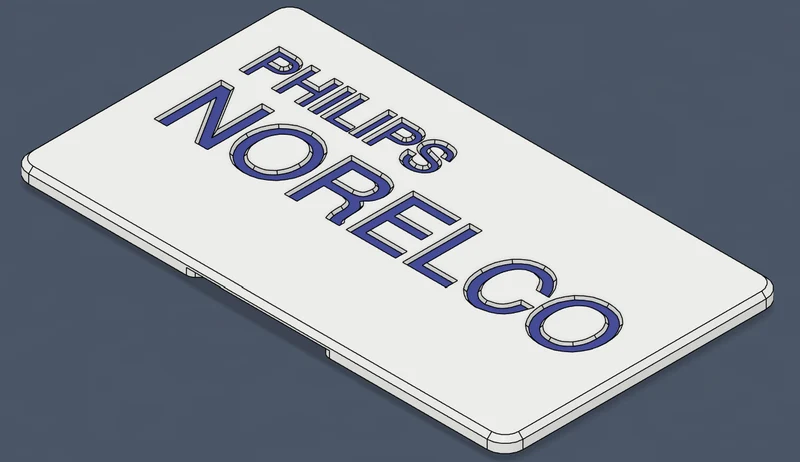

После того, как все магниты установлены в крышку, вы можете установить заднюю ��ластину для контраста с проемом. Нанесите клей по периметру углубления.
Примените заднюю пластину и надавите на нее. Если вы добавили текстуру, убедитесь, что она обращена наружу.
Возьмите небольшие печатные акценты для букв O, R и P.
Один за другим начните наносить их на заднюю пластину основной грани. Еще раз убедитесь, что текстурированная гра��ь обращена наружу.
Нанесите небольшое количество клея на заднюю пластину.
Поместите акцент и нажмите на место, чтобы клей схватился. Повторите это для всех 5 акцентов, и у вас должно получиться следующее.

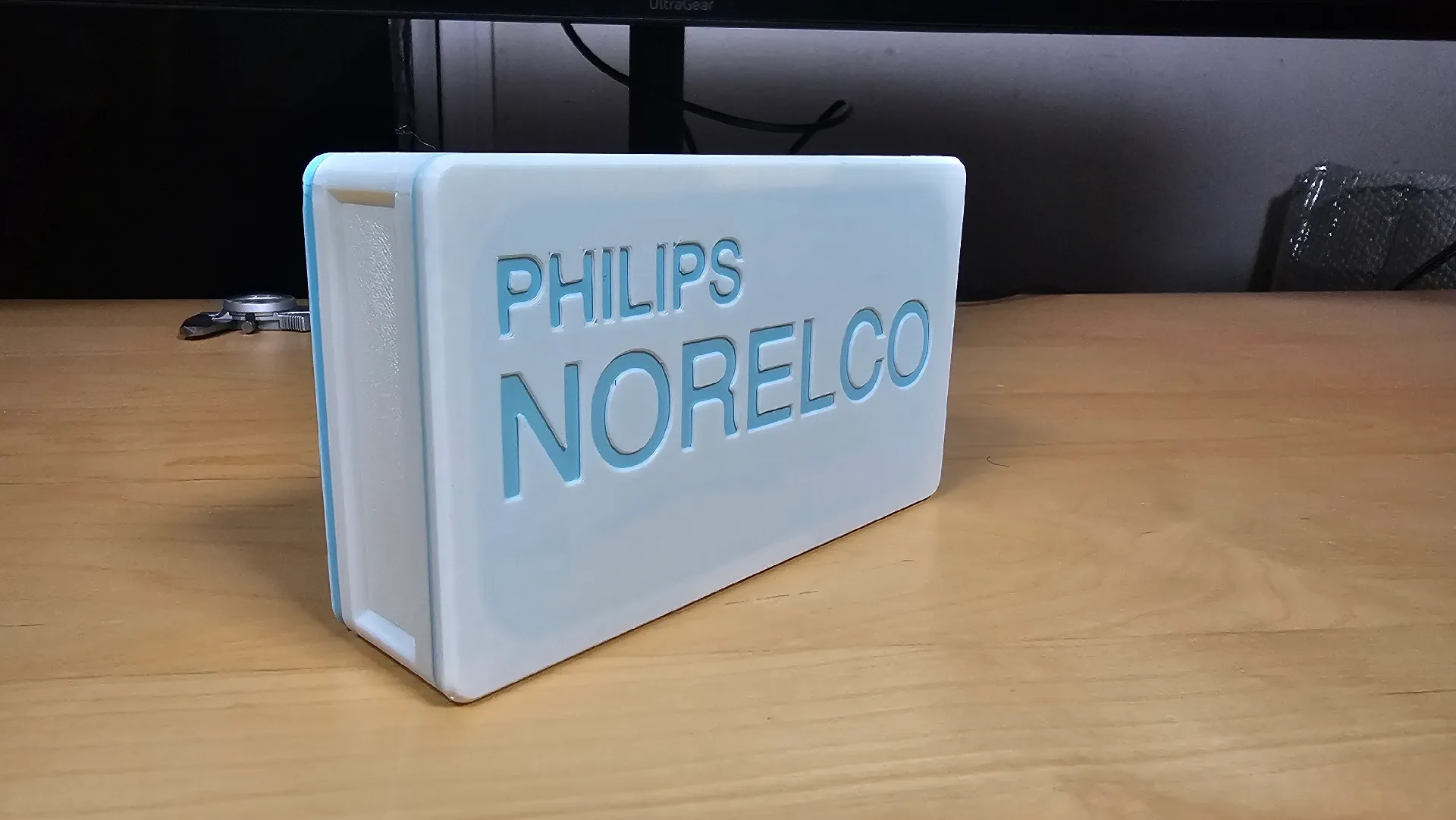

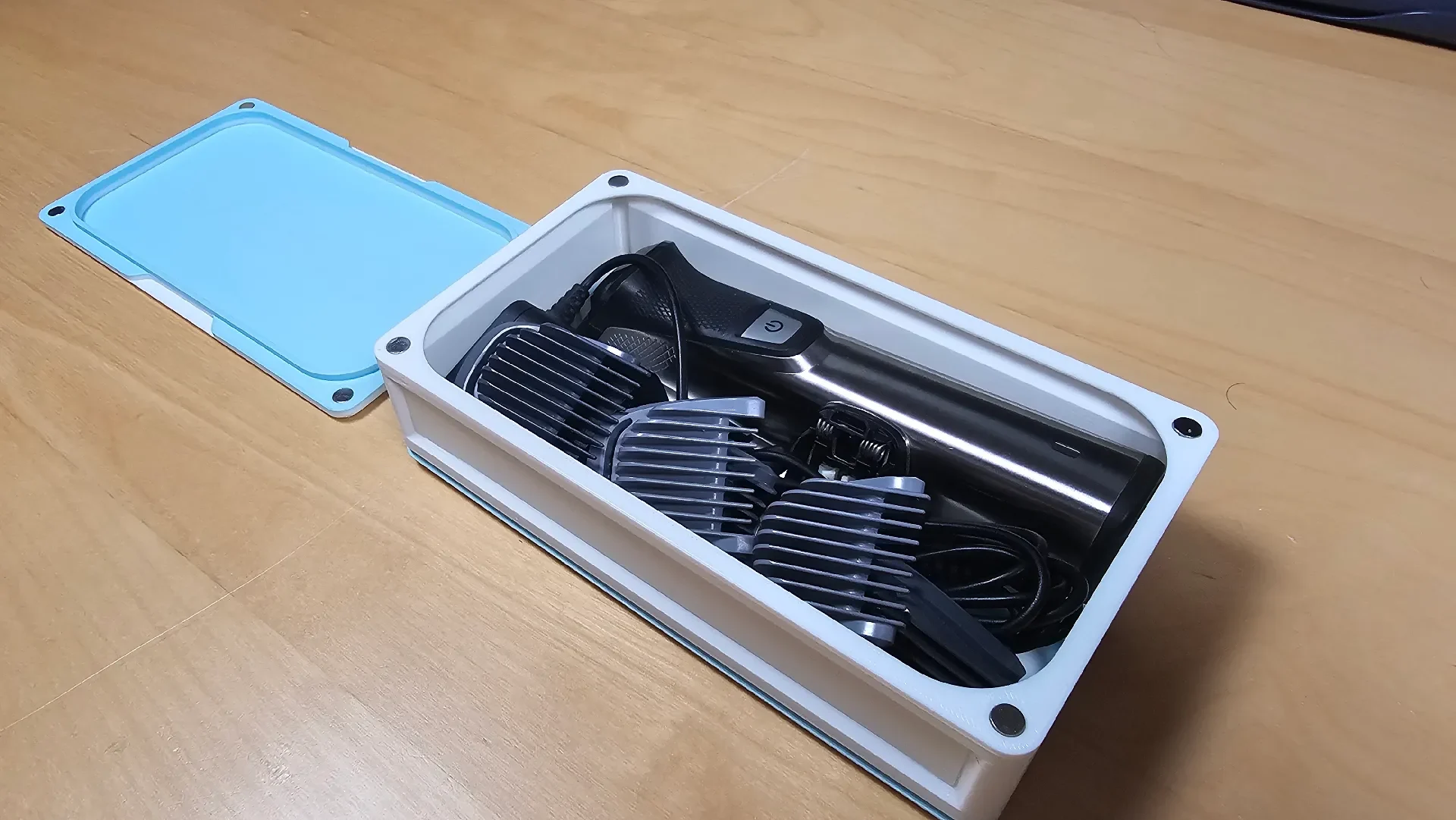

На этом процесс сборки корпуса завершен. Поместите триммер и аксессуары в соответствующие отсеки.
Желаю удачной печати и надеюсь, что эта распечатка ока��ется для вас очень полезной! Если у вас есть какие-либо вопросы, пожалуйста, оставьте комментарий. Спасибо за ваше время!
