Направляющие Trofast для ящика для хранения Harbour Freight

Я разработал с нуля направляющие для каркаса IKEA Trofast. Я черпал вдохновение отсюда. Рельсы .stl, ссылки на которые есть в этом посте, подошли бы, но я отказался от этого, так как они тратят слишком много нити и заставляют вас сверлить новые отверстия или использовать шурупы. Я хотел использовать существующие отверстия и смог это сделать с помощью шестигранных вставок с резьбой M4×10 и винтов с потайной головкой M4×16. Еще одно вдохновение от Rails: вставить органайзер Stanley на полку IKEA TROFAST, чтобы придать рейлингу общий вид. Мне удалось измерить и спроектировать эти направляющие для рамы в fusion360, и я вложу файл .f3d, чтобы другие могли его изменить и/или улучшить.

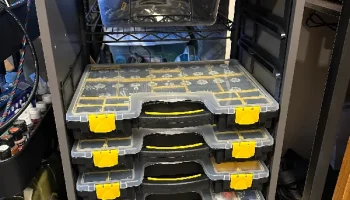

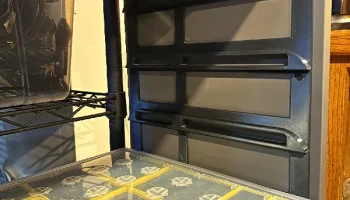

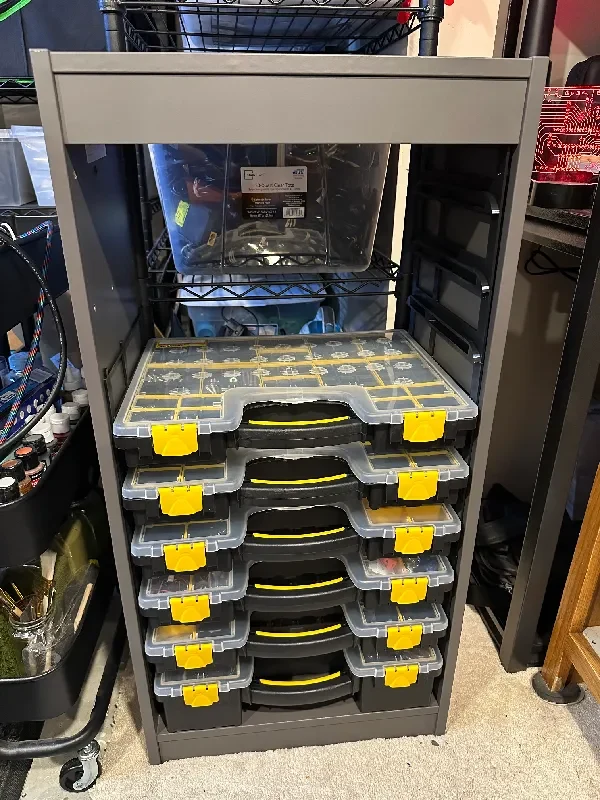

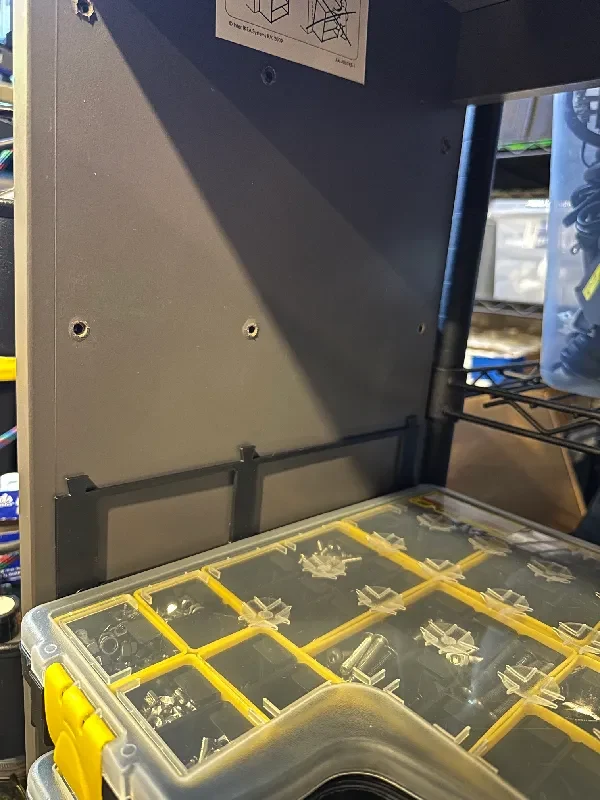

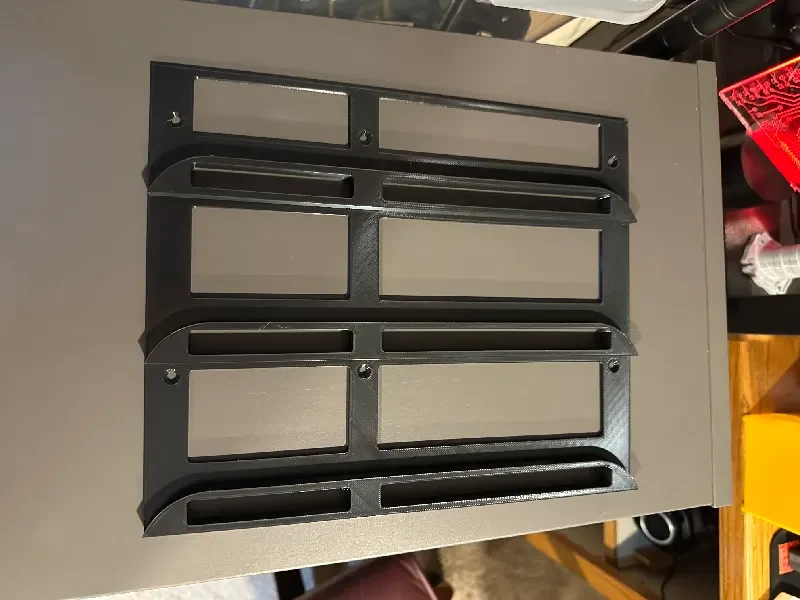

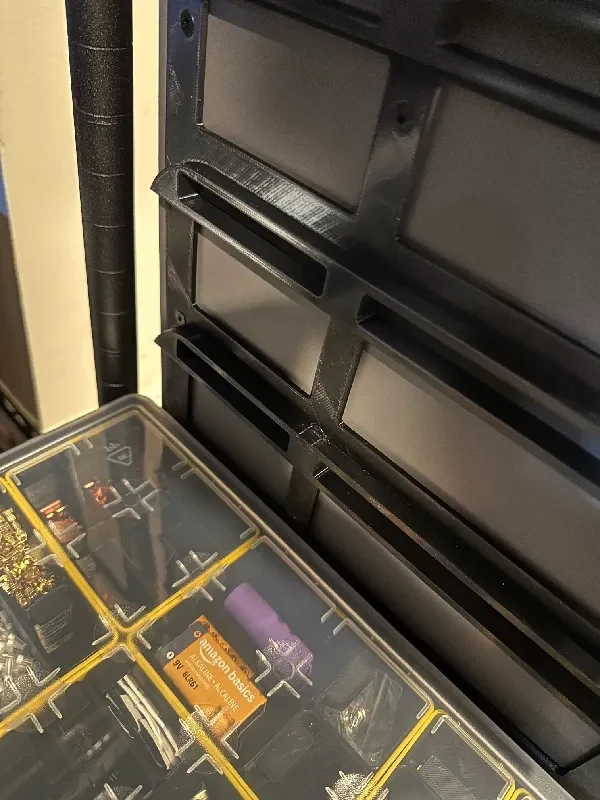

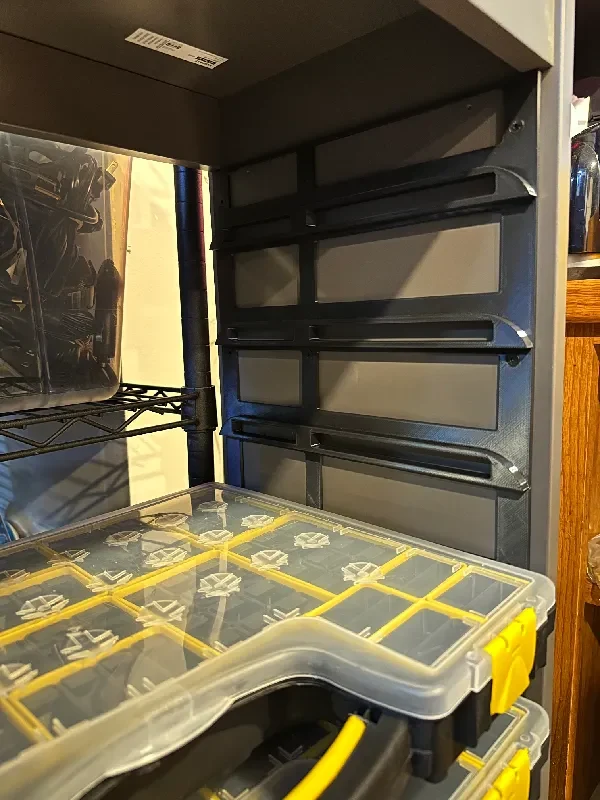

Установка проста и понятна. Вы распечатываете три части и собираете их снизу вверх. Отверстия на Trofast зеркально отражены, поэтому вам придется печатать каждую секцию дважды, нет необходимости зеркально отображать их в слайсере. Рельсы соединяются друг с другом с помощью вырезов «ласточкин хвост». Чтобы можно было использовать существующие отверстия, мне нужно было сделать отверстие вдоль нижней направляющей. Я включил заглушку, чтобы ее можно было приклеить к направляющей, чтобы предотвратить зацепление или зацепление корпуса.

Это было напечатано на принтере шириной 350 мм с соплом 0,4 и высотой слоя по умолчанию 0,02 мм с использованием PLA. К сожалению, я не знаю, как его обрезать, чтобы он соответствовал печатной плате меньшего размера. Я включил файл .f3d на тот случай, если вы захотите разбить его на более мелкие части для более мелких. кровати.
