Чехол Keystone для встроенного соединителя RJ45

Чехол Keystone для встроенного соединителя RJ45

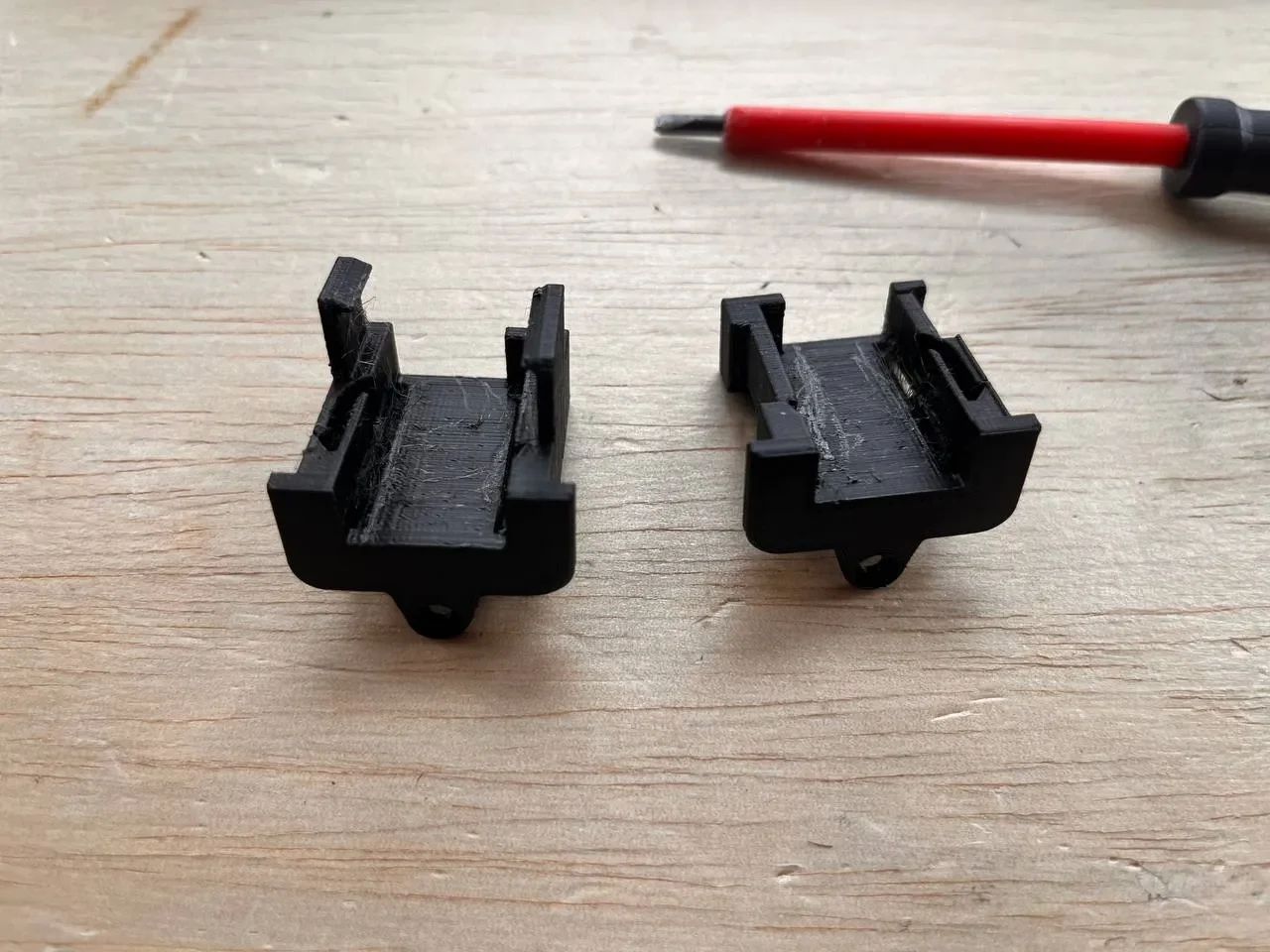

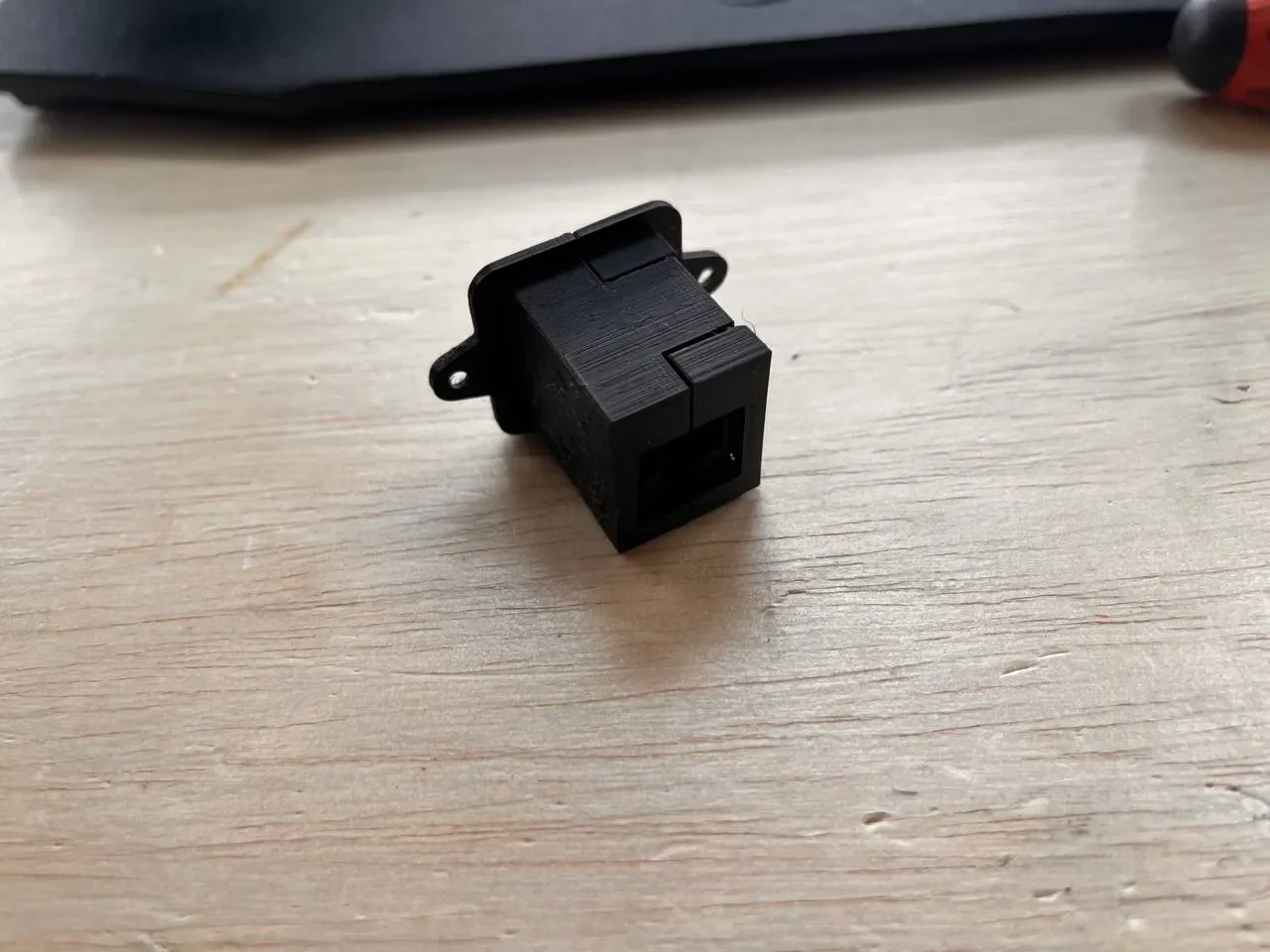

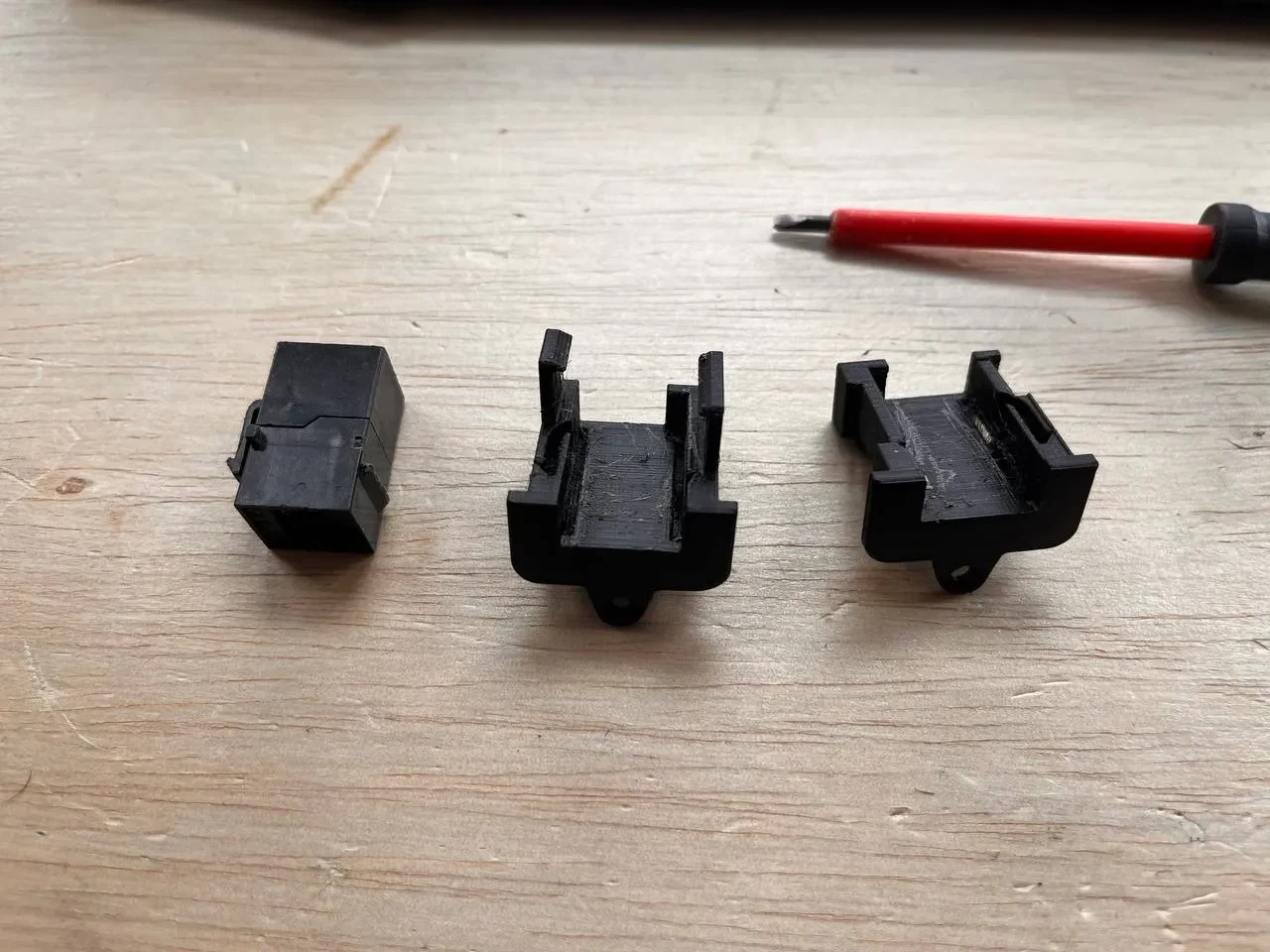

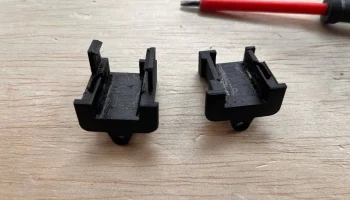

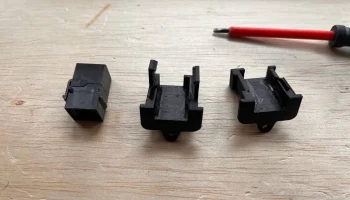

Эта штука представляет собой корпус для трапецеидального камня RJ45, который можно распечатать на 3D-принтере. Причина, по которой он был разработан, заключалась в том, чтобы я мог установить запасной соединитель Cat5e в корпус ЧПУ без необходимости слишком сильно менять конструкцию корп��са. Его можно легко установить в любой корпус при условии, что в конструкции предусмотрены квадратное отверстие и два монтажных отверстия.

Оборудование
1 х RJ45 линейный соединитель Cat5e
Полезные ссылки
RJ45 Трапецеидальное искажение
Настройки печати
Бре��д принтера:

Пруса

Принтер:

И3 МК3С

Плоты:

Нет

Поддерживает:

Да

Разрешение:

0,4 мм

Заполнение:

5%

Нить:

Prima value PLA Черный

Примечания:

Для достижения наилучших результатов распечатайте монтажную поверхность лицевой стороной вниз, чтобы передняя часть разъема была идеально плоской.

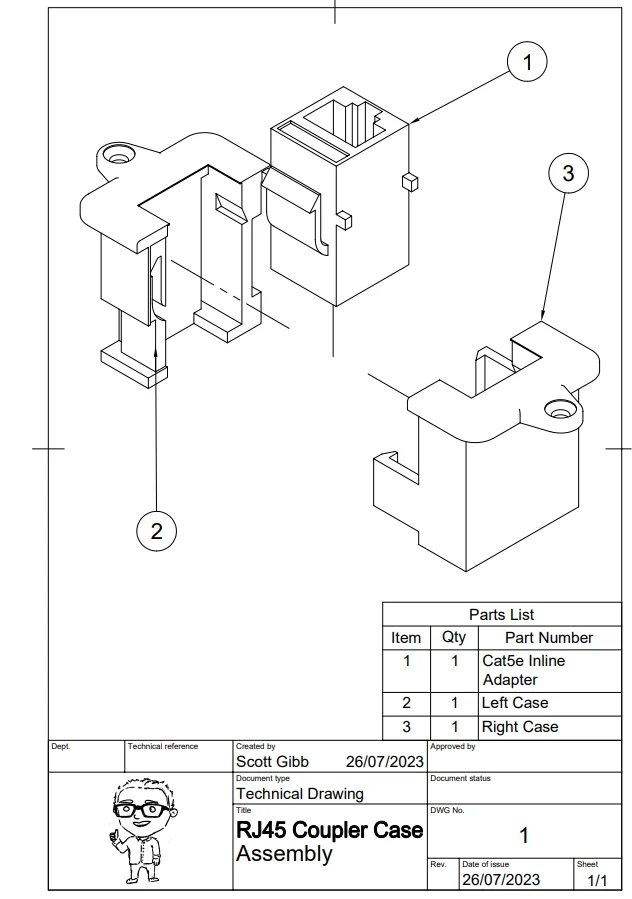

Технический чертеж
Покомпонентное представление
