Задний чехол для iPod Video Bluetooth
Этот мод дрянной. Не пытайтесь сделать это, если вы не чувствуете себя достаточно комфортно при использовании паяльника рядом с деталями вашего iPod.

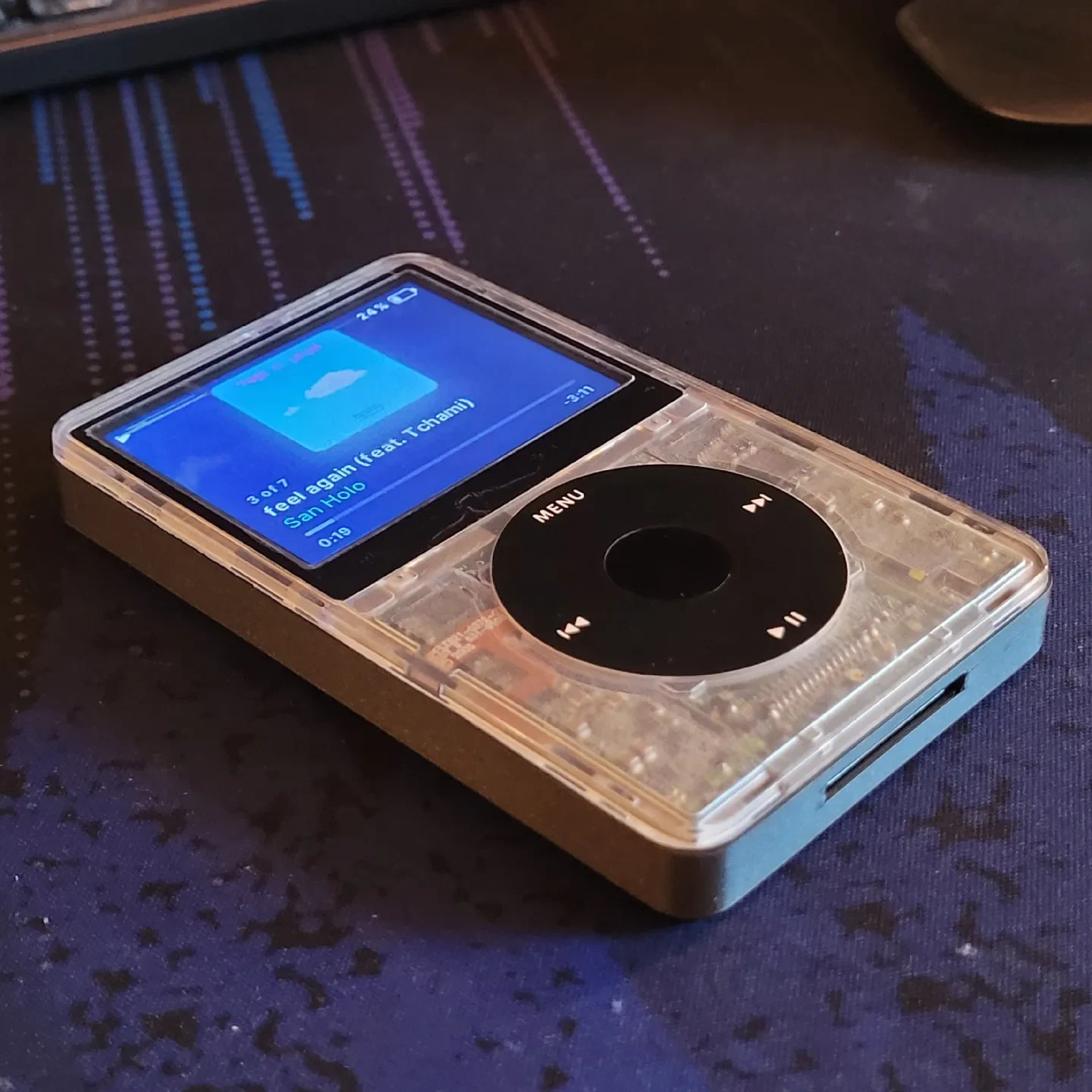

Вот моя попытка разработать замену задней панели iPod, которая позволит использовать функциональность Bluetooth, не жертвуя при этом функциональностью переключателя удержания. Это не элегантно, но работает!

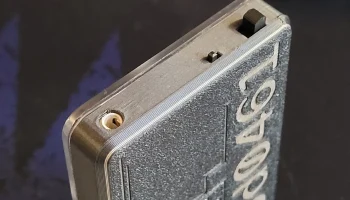

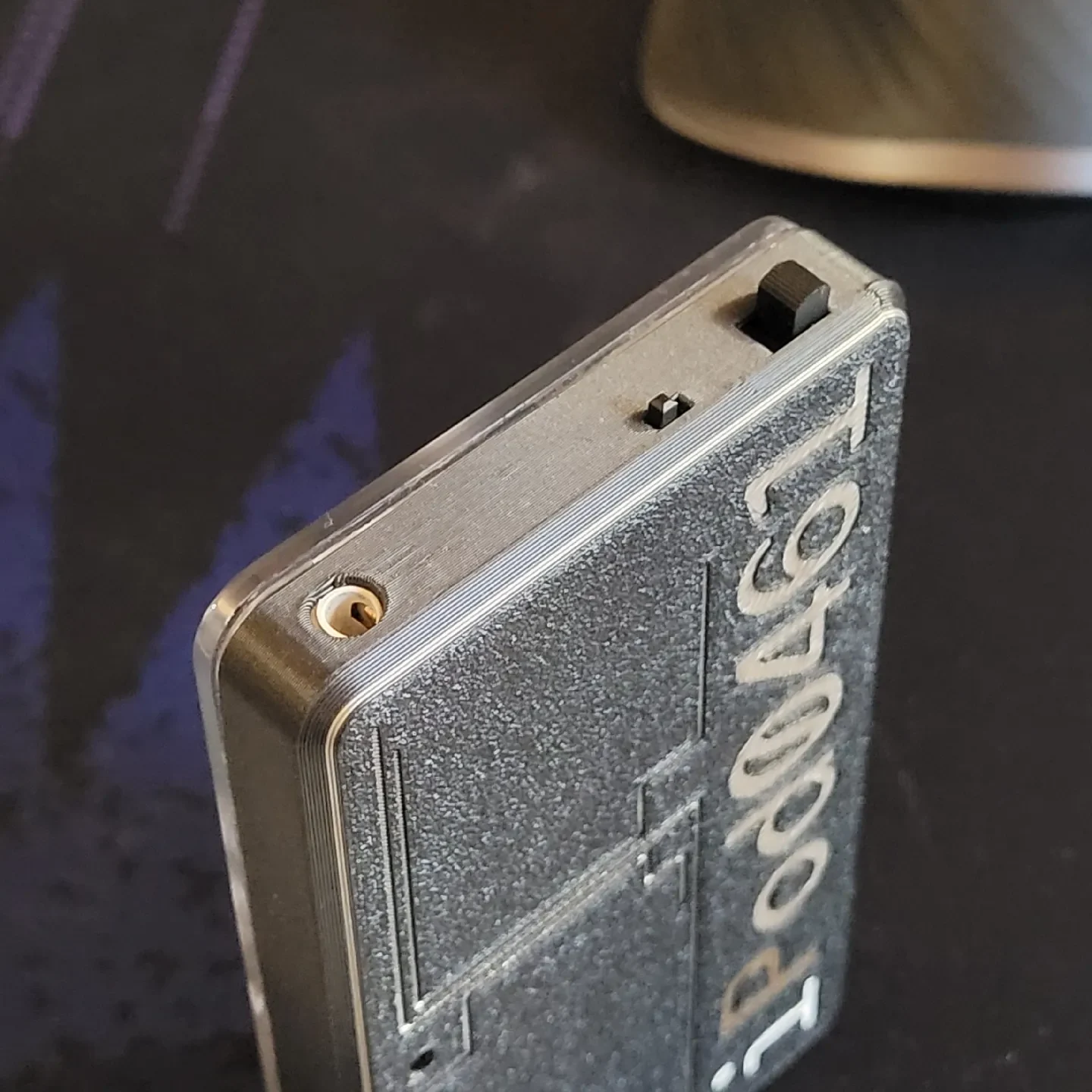

Корпус предназначен для размещения двух стандартных тумблеров для функции удержания и питания Bluetooth, а также утопленной в корпусе кнопки для парной работы.

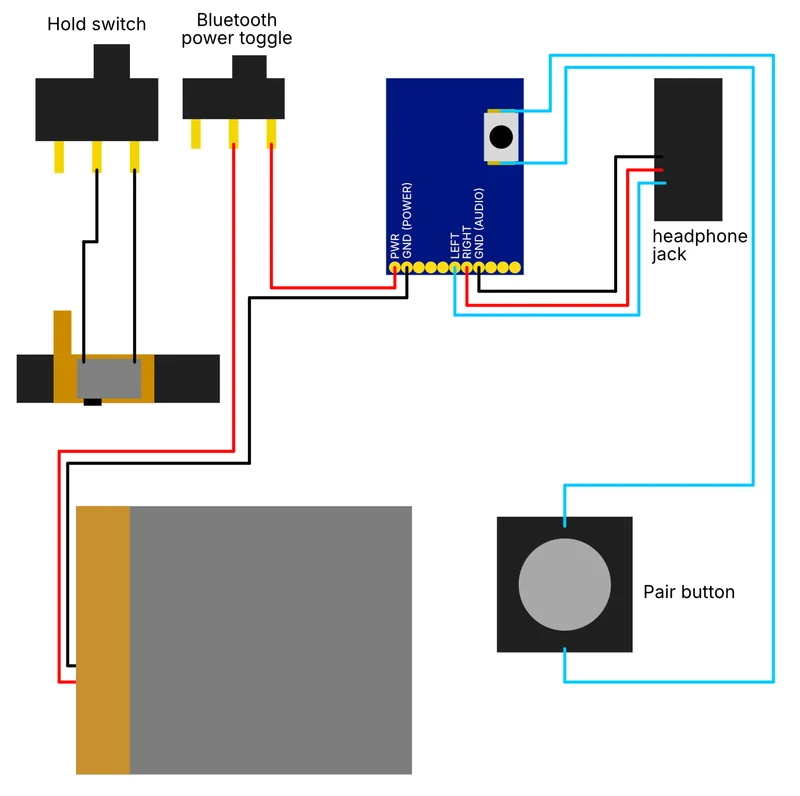

Этот мод в значительной степени обратим. Хотя для этого требуется припаять несколько проводов к разъему для наушников, переключателю удержания и самой батарее, теоретически мод можно перевернуть, просто отпаяв провода или заменив узел переключателя удер��ания/гнезда для наушников и аккумулятор. Все части передней панели iPod, включая материнскую плату, останутся нетронутыми.
Стоит ли делать этот мод?
Вот помощь, которая поможет вам решить, хотите ли вы попробовать этот мод:
Плюсы
Bluetooth можно включать и выключать с помощью аппаратного переключателя.
Дополнительное пространство позволяет установить аккумулятор большего размера и Taptic Engine.
Функциональность удерживающего переключателя и разъем для наушников сохранятся.
Мод обратимый.
Возможна индивидуальная гравировка на спине.
Минусы
Винты не подойдут; Все детали приклеены горячим клеем.
iPod кажется очень легким, поскольку у него нет жесткого диска и металлической задней панели.
Менее прочная, чем оригинальная спинка.
Качество Bluetooth не будет соответствовать качеству проводного звука.
Пайка компонентов очень сложна и потенциально требует много времени (в моем случае более 3 часов).
Он далеко не так элегантен, как комплект Classic Connect Kit от Moonlit.market.
Настройки печати
Я рекомендую печатать корпус со 100% заполнением, высотой слоя 0,2 мм и с обычными опорами.
Однако я распечатал его с заполнением 15 % и удалил опоры из всех портов, оставив только опоры на зажимах, соединяющих заднюю часть iPod с передней частью. Если вы доверяете своему принтеру небольшие выступы и перемычки, вы также можете отказаться от опор на переключателях, разъеме для наушников и 30-контактном разъеме.
Используемые компоненты
Тумблер для удержания (Reichelt* // Amazon)
Тумблер питания модуля Bluetooth (BerryBase // Amazon*)
Кнопка 6x6x5 мм (BerryBase // Reichelt // Amazon*)
Аудиопередатчик Bluetooth (AliExpress*)
Компоненты, отмеченные *, — это те, которые я использовал, остальные предоставляются как совместимые альтернативы.
Дальнейшие примечания
Для этого потребуется мод флэш-памяти — я использовал iFlash Quad.
Возможны разные размеры батарей. Я использовал аккумулятор «2000» мАч. Конечно, можно использовать и оригинал, но следует учитывать дополнительный расход батареи модуля Bluetooth.
Для этого также может потребоваться обернуть ленточный кабел�� аккумулятора вокруг себя. Будьте осторожны, не повредите кабель! я свой сломал таким образом

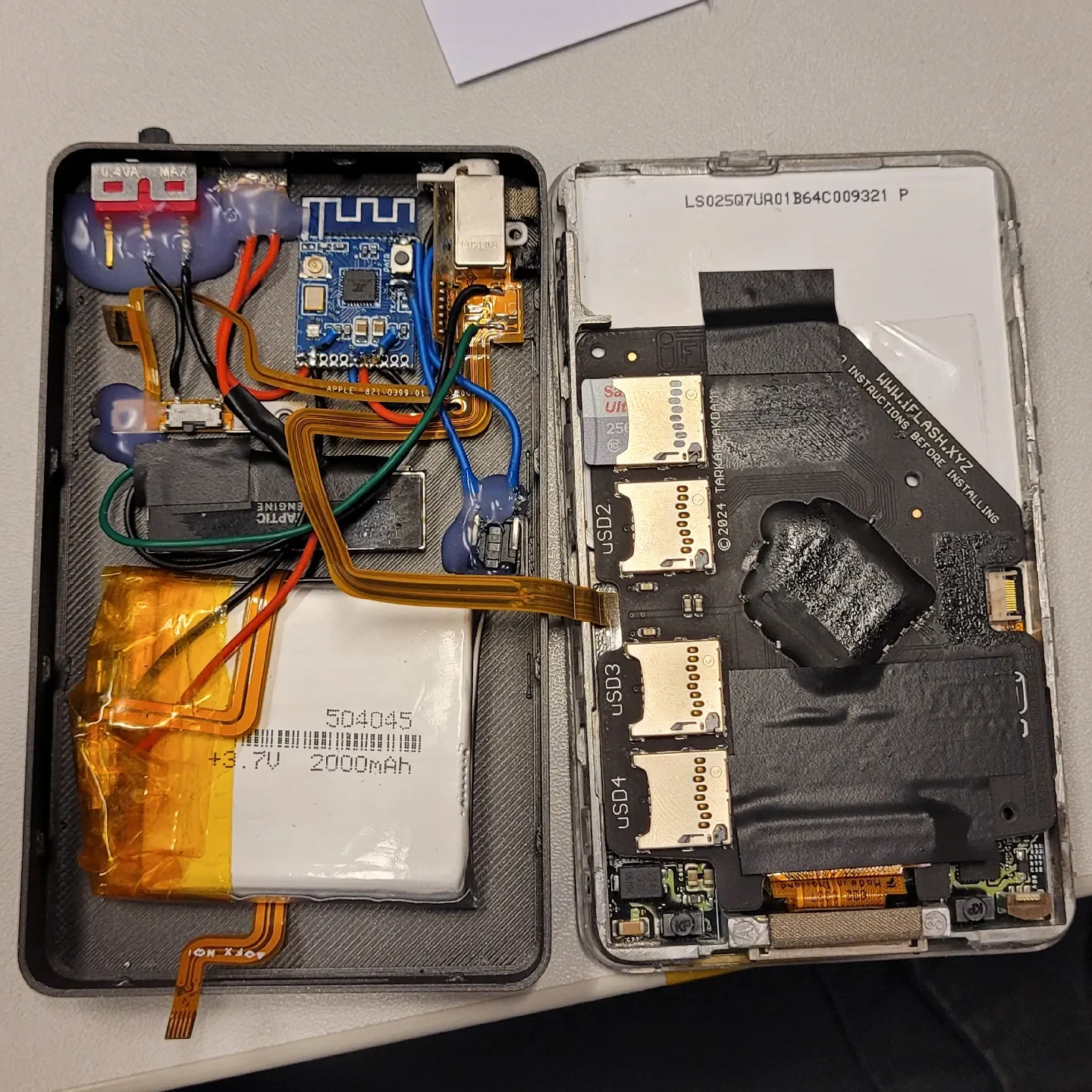

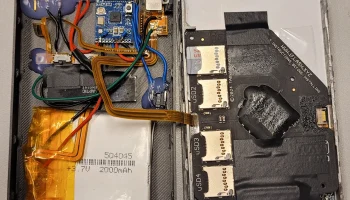

Также обязательно прокладывайте провода от аккумулятора к модулю Bluetooth вокруг аккумулятора, а не поверх него! Не делайте того, что я сделал на картинке. В противном случае, скорее всего, не хватит места для закрытия iPod.
М��й модуль Bluetooth передает электрические помехи в мои наушники, когда я ничего не воспроизвожу. Однако при воспроизведении звука это практически не слышно.
Зажимы, соединяющие заднюю часть передней части, выглядят маленькими и хрупкими, но они выдержат! Я даже несколько раз успешно снимал и прикреплял заднюю часть, не повредив зажимы. Однако, поскольку они менее прочные, чем металлические зажимы в оригинальном футляре, при пад��нии задняя часть отсоединяется гораздо легче.
Держите оригинальный переключатель фиксации в разблокированном положении (по направлению к ленточному кабелю, а не в стороне от него). В противном случае iPod будет постоянно заблокирован, и подключенный вами тумблер ничего не сделает.

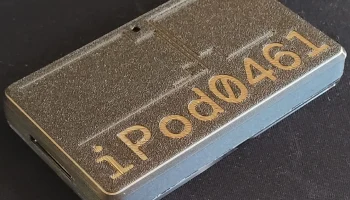

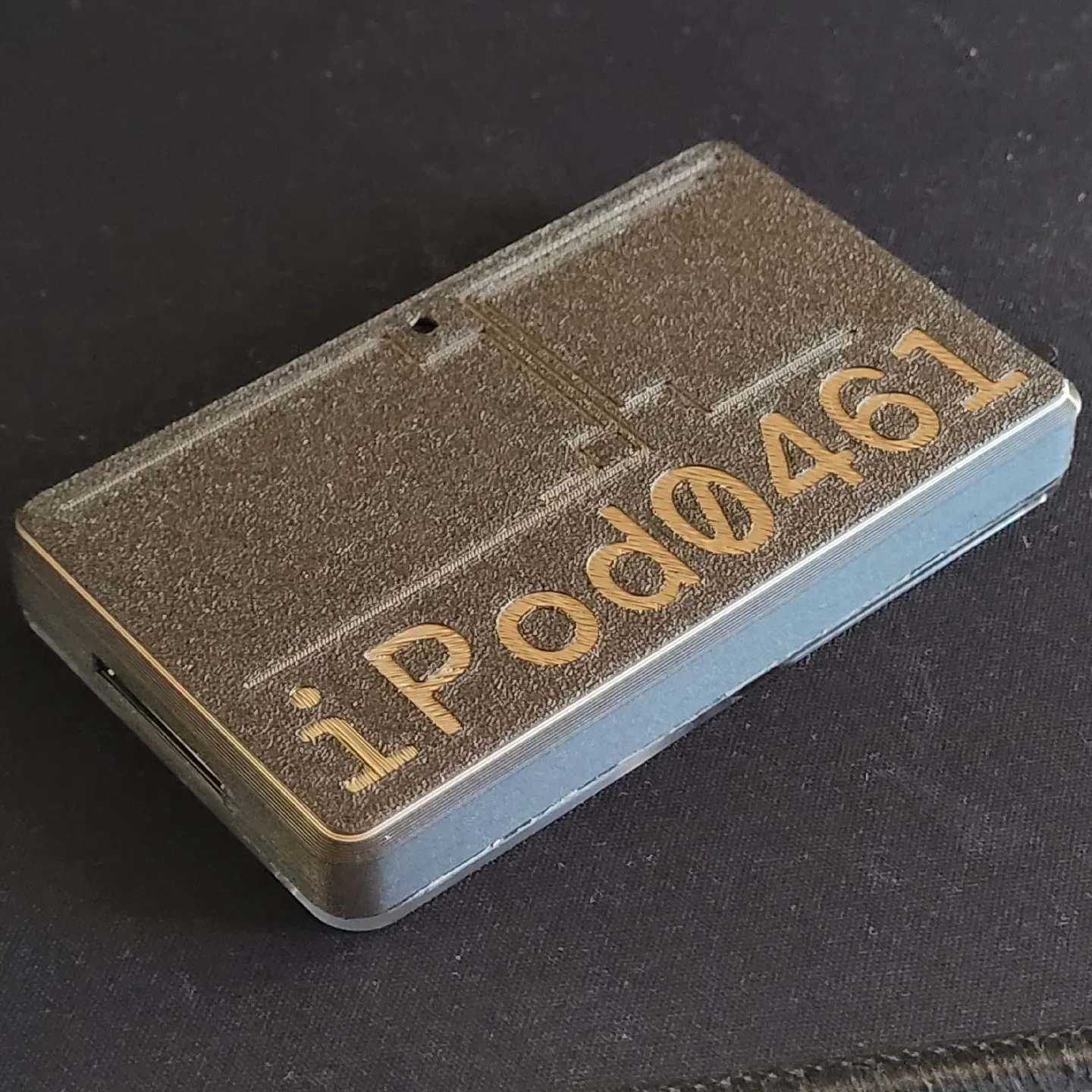

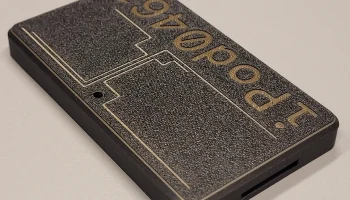

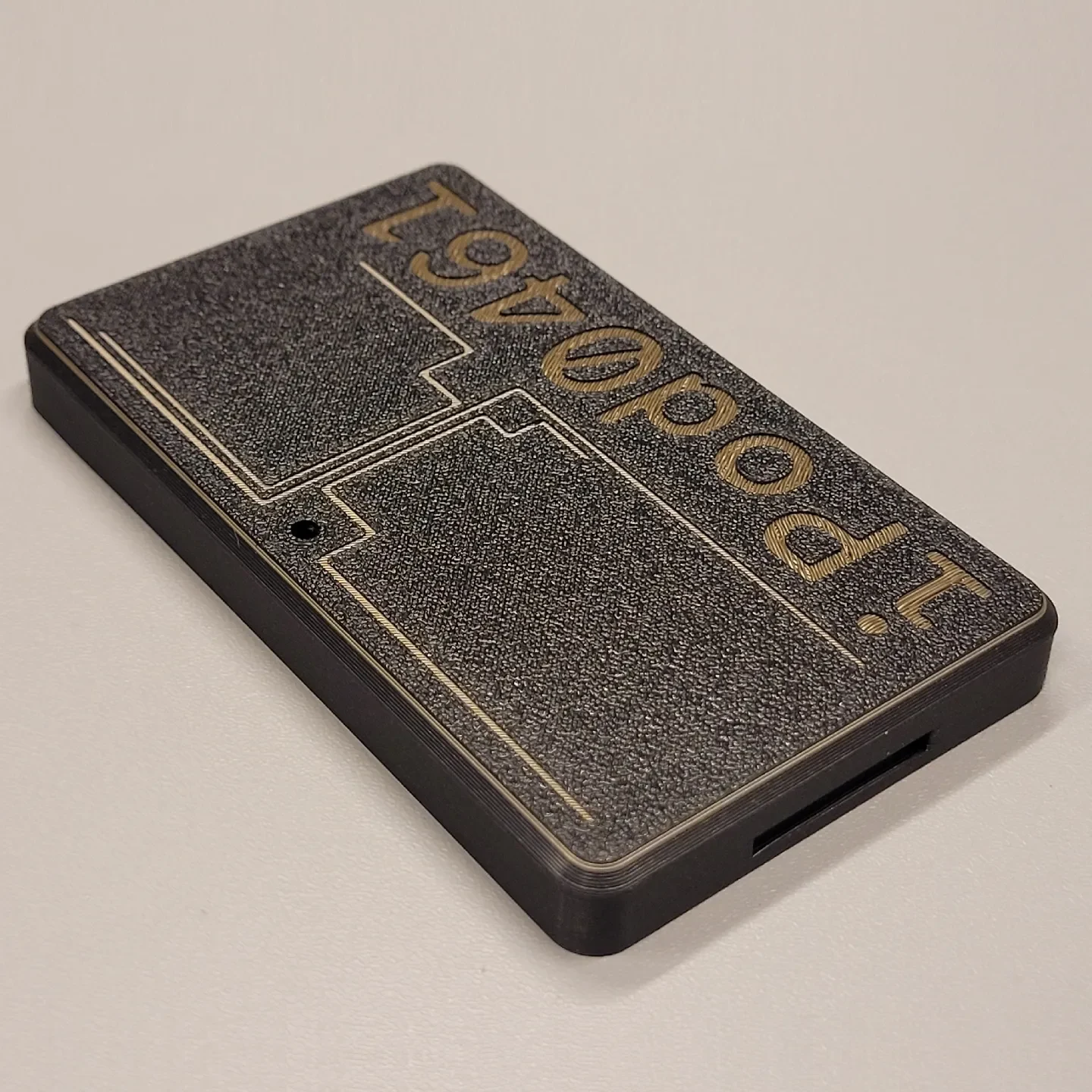

Для создания индивидуальной гравировки я рекомендую встроить мотив на обратную сторону на 0,4 мм (в два слоя) и использовать два разных цвета. Обязательно
