Чехол для iPhone 15 pro - настраиваемые пиксели
PixelCase ~ чехол для iPhone 15 pro
Поддержите дизайнера:
Пожертвуйте биткойны здесь: bc1q9mhh7l53mmlnqqmazdnr6gele0smrzkunclfvj
Пожертвуйте Ethereum здесь: 0x36CA6EEF3700ff18858f195706C5E3A9d6458241.

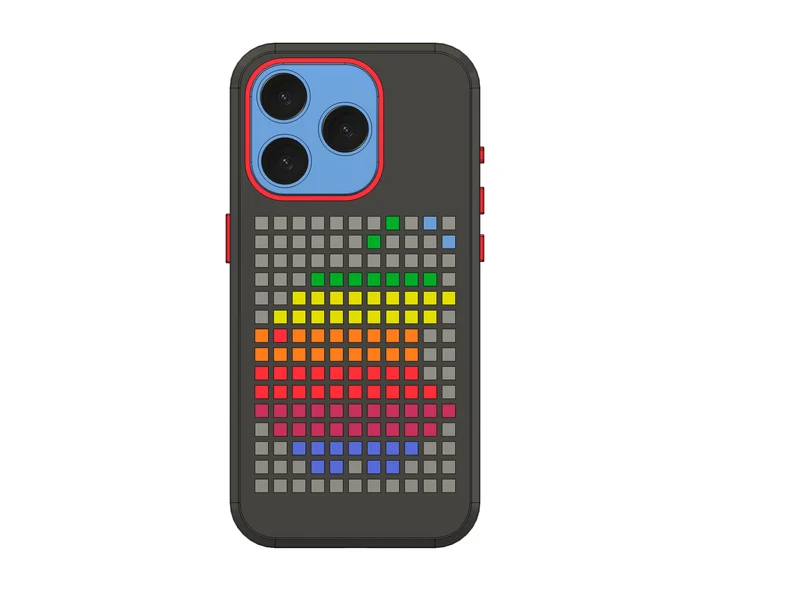

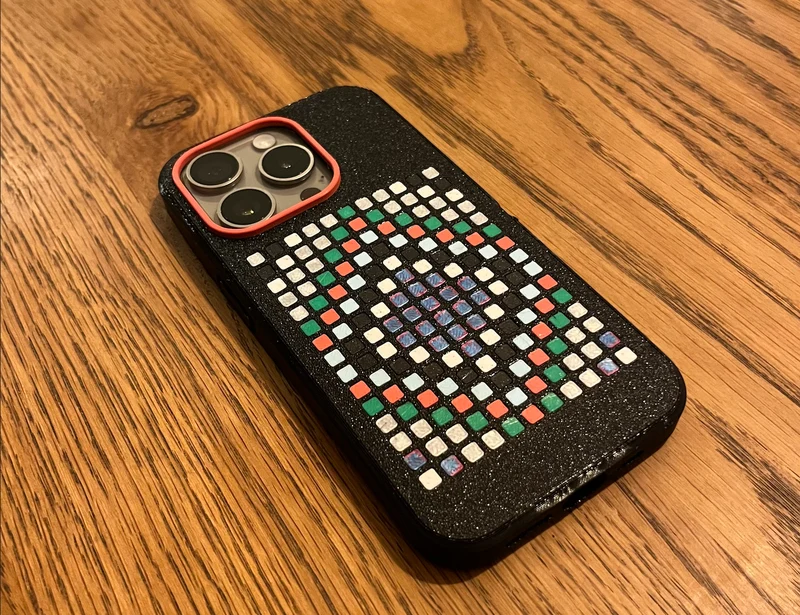

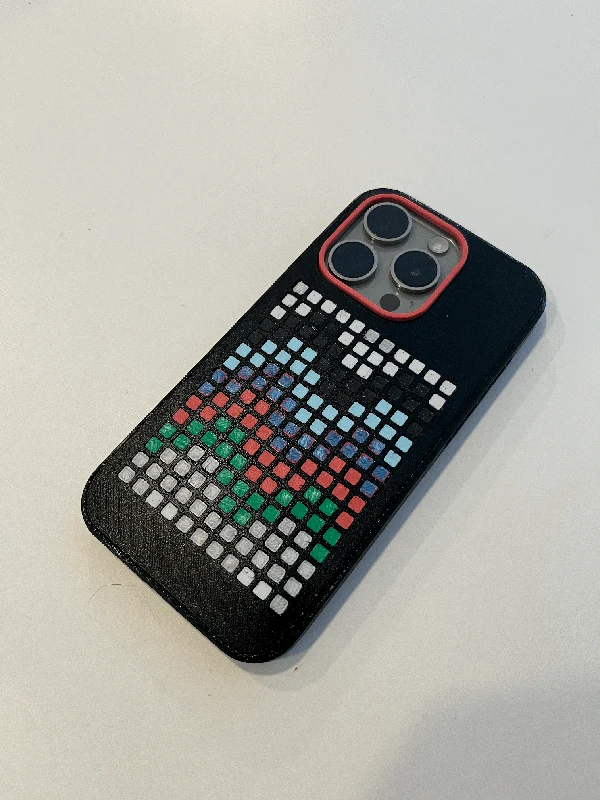

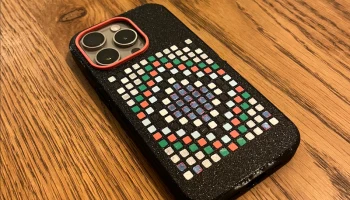

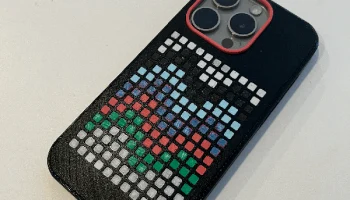

Этот чехол для телефона создан для того, чтобы вы могли создавать собственные рисунки в стиле пиксельной графики на задней стороне корпуса телефона. В этом дизайне также есть очень кликабельные кнопки, даже для кнопки действия, которых нет в других случаях. Существует также версия этого принта, поддерживающая magsafe, с вырезом для дополнительного магнитного кольца.
Эта страница профиля дизайна включает в себя 2 варианта:
Без дизайна magsafe: проще печатать, но не поддерживаются аксессуары magsafe.
Дизайн Magsafe: несколько дополнительных шагов для печати и сборки, но поддерживается аксессуары magsafe.
Если вы ищете еще более простой принт с аккуратным дизайном, посмотрите другой мой дизайн здесь.
Печать разделена на 4 части:
чехол для телефона
Защита от ударов камеры: она от��елена от корпуса, поэтому ее легче печатать на плоских поверхностях без опоры для получения гладкой поверхности.

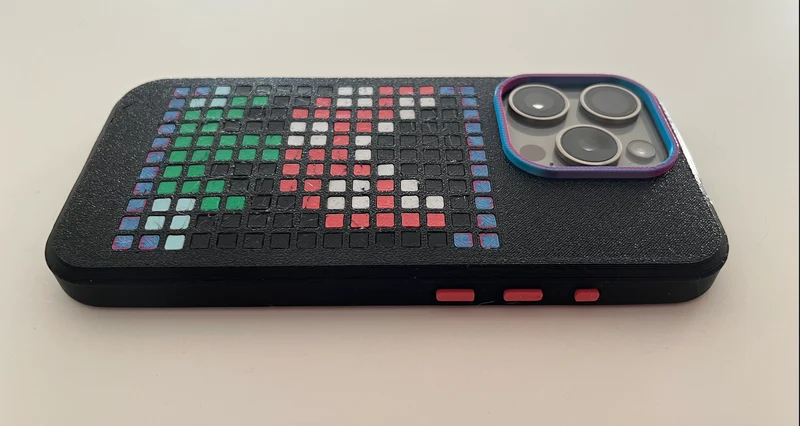

кнопки (громкость x2, кнопка действия и кнопка питания)
пиксели: их можно распечатать в любом цвете для создания пиксельной графики.
(необязательно 1): пиксельные заполнители если вы печатаете версию Magasafe.
(необязательно 2): защитный лист из ТПУ, который проходит между телефоном и пикселями, чтобы еще больше защитить телефон.
Как распечатать:
ТПУ 95: для корпуса необходима прочная гибкая нить
Защитный кожух камеры можно напечатать из TPU или PLA.
Кнопки также можно напечатать на PLA или TPU.
Некоторые поддерживают по этому делу. В основном это кнопки, решетка динамика и порт зарядки. Рекомендуется минимальное количество опор для деревьев.

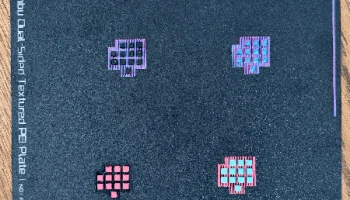

Для пикселей необходим плот, чтобы улучшить сцепление кровати.
Защитный лист необходимо напечатать на ТПУ.
Добавлен тип 1 пикселя с допуском -0,2 по большей стороне (которая подходит для корпуса). Этот с небольшой терпимостью мне больше подходит.
Я рекомендую 15 % заполнение для этого корпуса.
Некоторые идеи пиксельной графики здесь:
Сборка:
сначала вставьте защитный кожух камеры в правильном направлении
вставьте пиксели с нужным узором
(необязательно) наложите защитный лист из ТПУ (также загружен STL/3MF) на пиксели на внутренней стороне корпуса, чтобы обеспечить дополнительную защиту вашего телефона.
Вставьте пугови��ы с каждой из сторон.
Чтобы вырез для магнитного сейфа работал, вам понадобится дополнительный сильный кольцевой магнит, который также необходимо добавить перед телефоном. Или вставьте его в телефон, и он должен хорошо зафиксироваться в вырезе. Вам также потребуется распечатать ограничители пикселей. Есть два варианта:
индивидуальные стопоры. Это заглушки толщиной 1 мм для каждого пикселя за пределами выреза магнитного сейфа.
сгруппированные стопоры. Их 2: один внутри кольца магнитного сейфа, другой снаружи.
наконец вставьте свой телефон!
Комментарии о Magsafe:
Вы также можете распечатать «опция без магнитного сейфа» и вообще не думать об этом следующем разделе.
Профиль печати и фа��лы magsafe используют разные пиксели. Эти пиксели тоньше (толщина 1 мм). Это сделано для того, чтобы дополнительное магнитное кольцо magsafe, толщина которого обычно составляет от 0,4 до 1 мм, могло располагаться между пикселями и телефоном. Это также необходимо для того, чтобы магниты надежно крепились к другим аксессуарам.
вот несколько фотографий, которые это иллюстрируют:
Чтобы предотвратить попадание пикселей обратно в зазор в 1 мм в местах, где нет дополнительного магнитного кольца. Вам также необходимо распечатать пробки толщиной 1 мм, которые заполнят этот пробел, показанный здесь серым цветом:
Запросы:
Если вам нужен вариант для вашей модели телефона, напишите мне в комментариях!
Также, пожалуйста, не забудьте поделиться своим дизайном :).
Журнал изменений:
03.11.2023 — Добавлен более длинный выступ на лицевой стороне телефона для более плотного захвата и отверстия в решетке динамика.
5 ноября 2023 г. — добавлены дополнительные отступы на кнопках и скругление на выступе вокруг телефона, чтобы уменьшить натяжение.
08.11.2023 — Больше допусков вокруг кнопок действий и более глубокие канавки вокруг кнопок.
1 ноября 2023 г.
