ZimaBoard 2 - корпус AT

ZimaBoard 2 — корпус AT Style

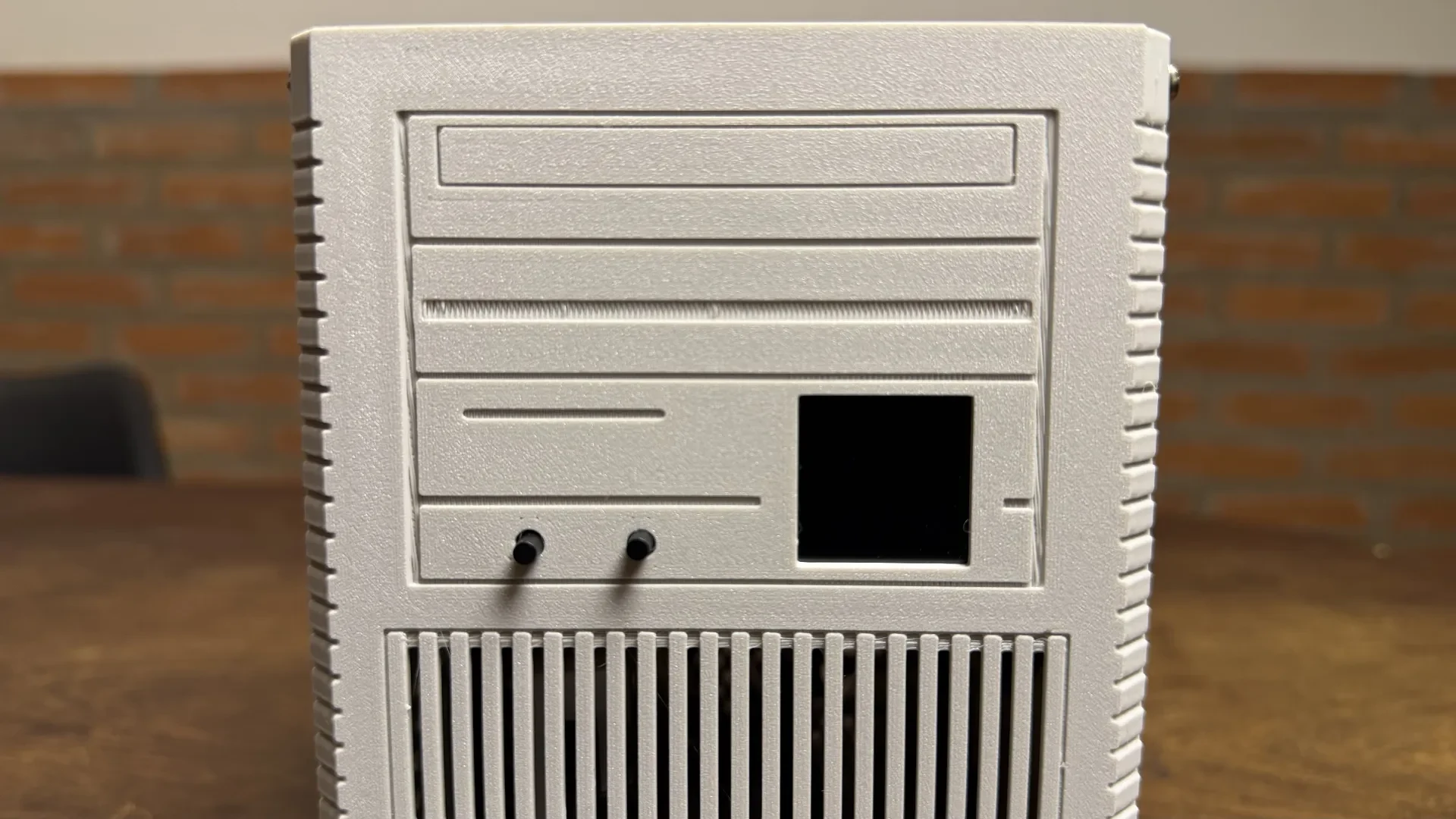

Этот проект представляет собой корпус в стиле ретро, созданный как дань уважения классическим корпусам настольных ПК AT, переосмысленный для современной ZimaBoard 2. Целью было объединить ностальгический дизайн с современными аппаратными возможностями и интеграцией с умным домом.

Корпус был напечатан в цвете PETG цвета «серый космос» 3N3, что обеспечивает долговечность, термостойкость и аккуратный профессиональный вид.

Особенности

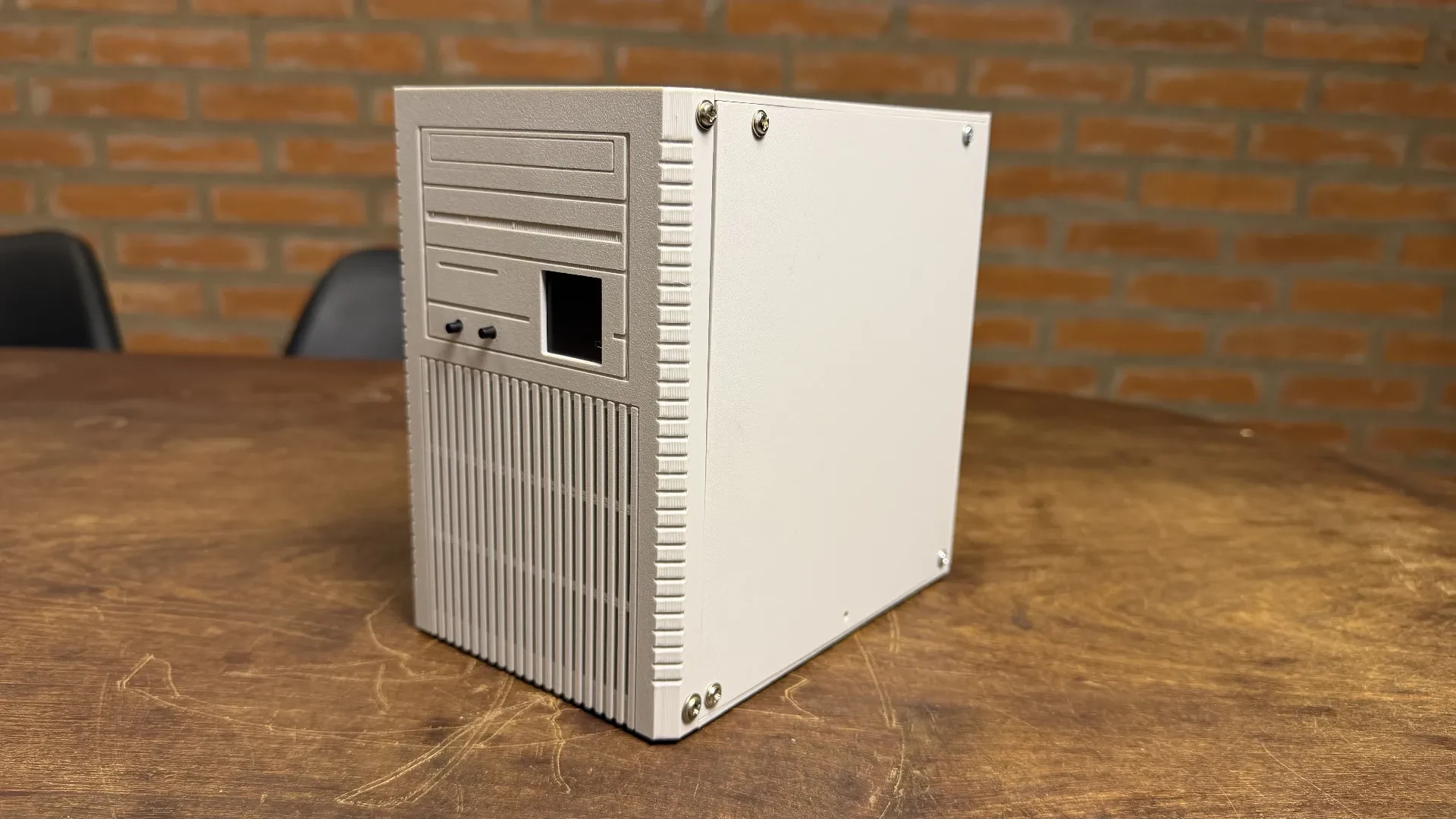

— Дизайн в стиле ретро AT, вдохновленный классическими корпусами для ПК.
— Разработан специально для ZimaBoard 2.

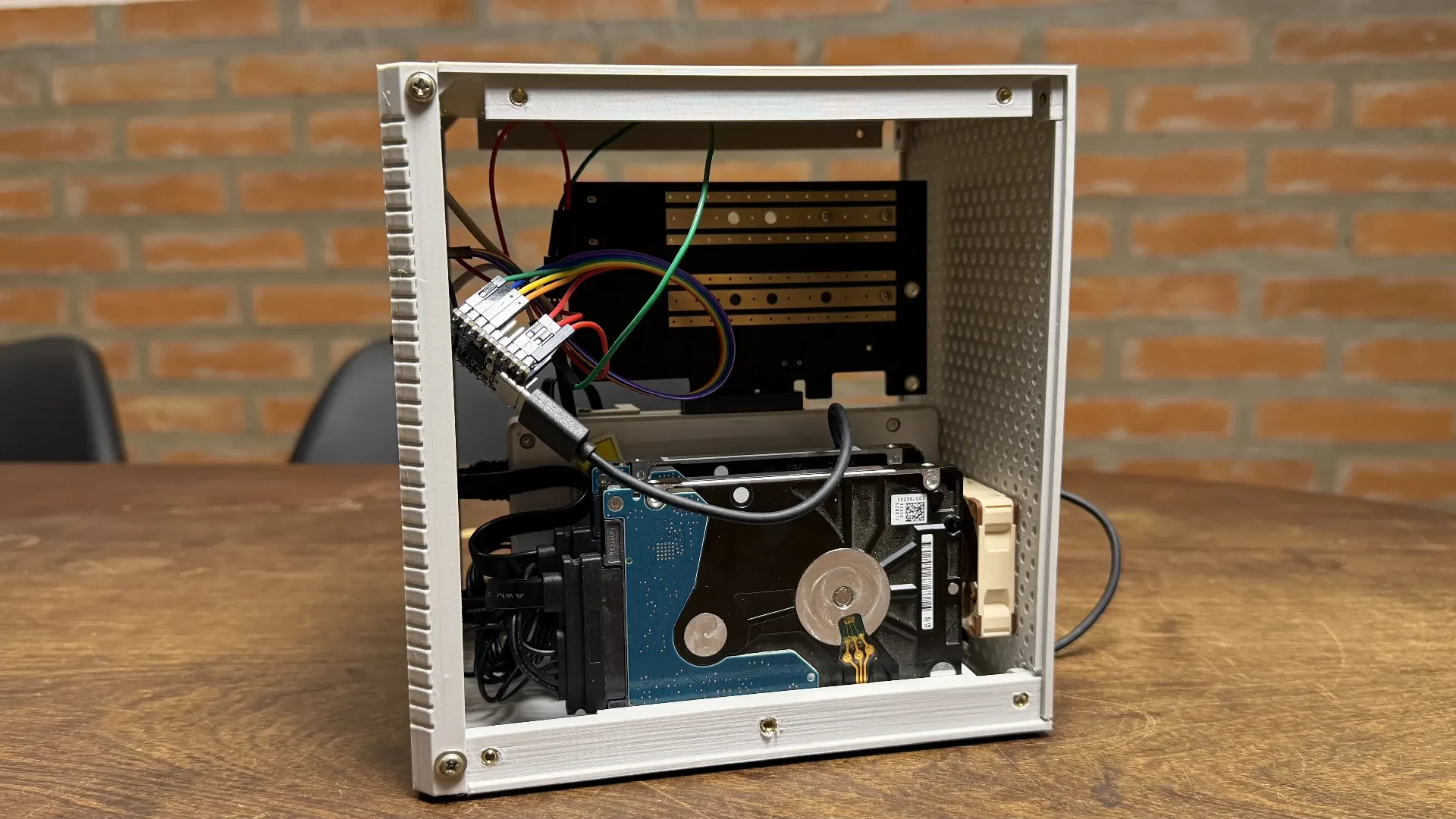

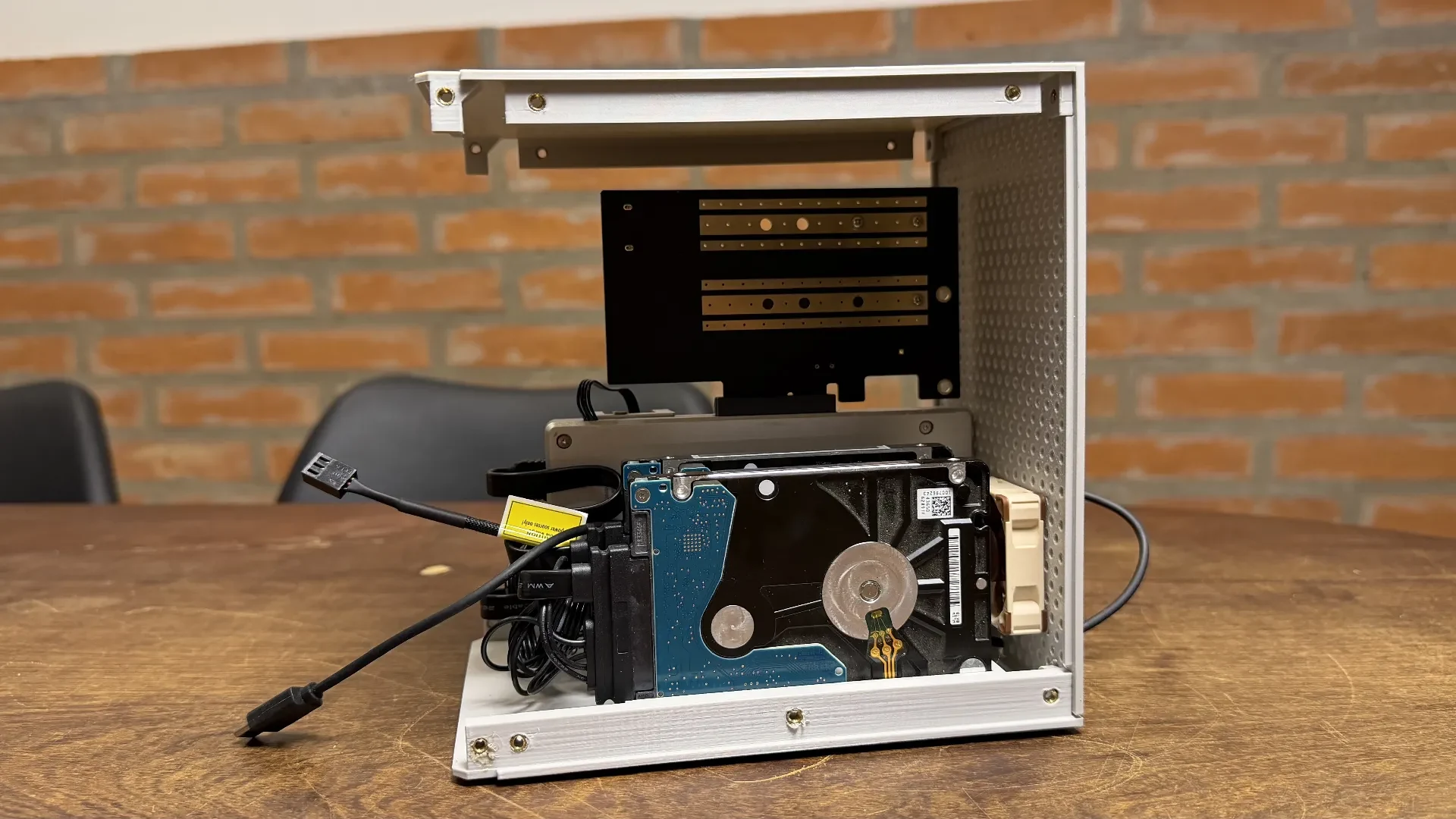

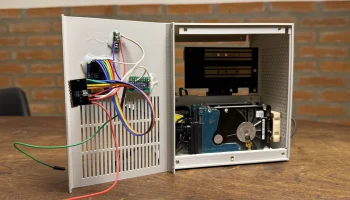

— Два отсека для 2,5-дюймовых накопителей

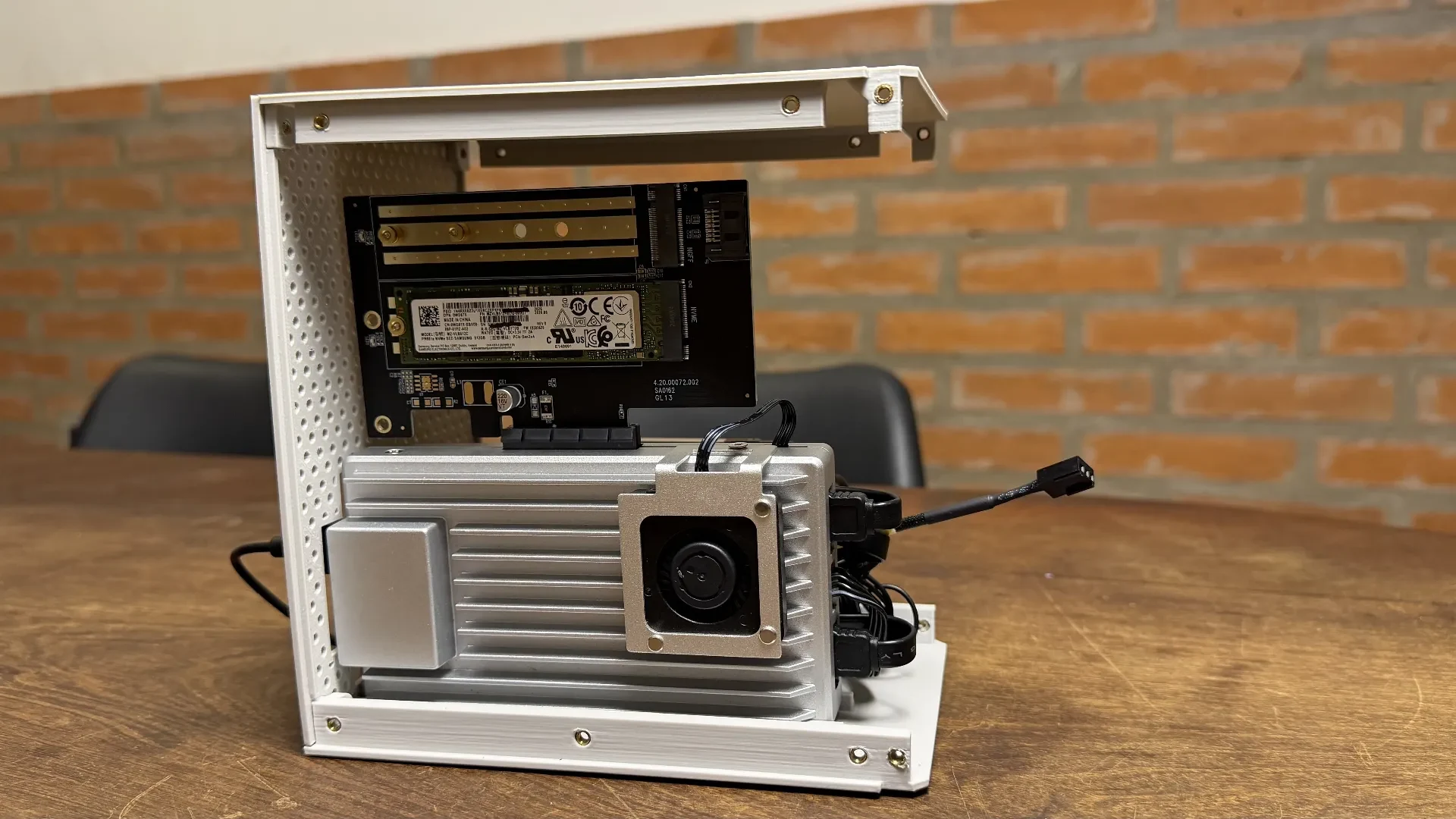

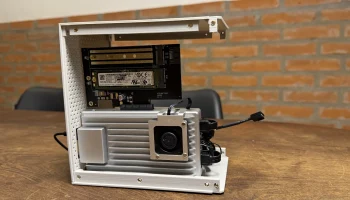

— Поддержка карт расширения PCI-e NVMe.

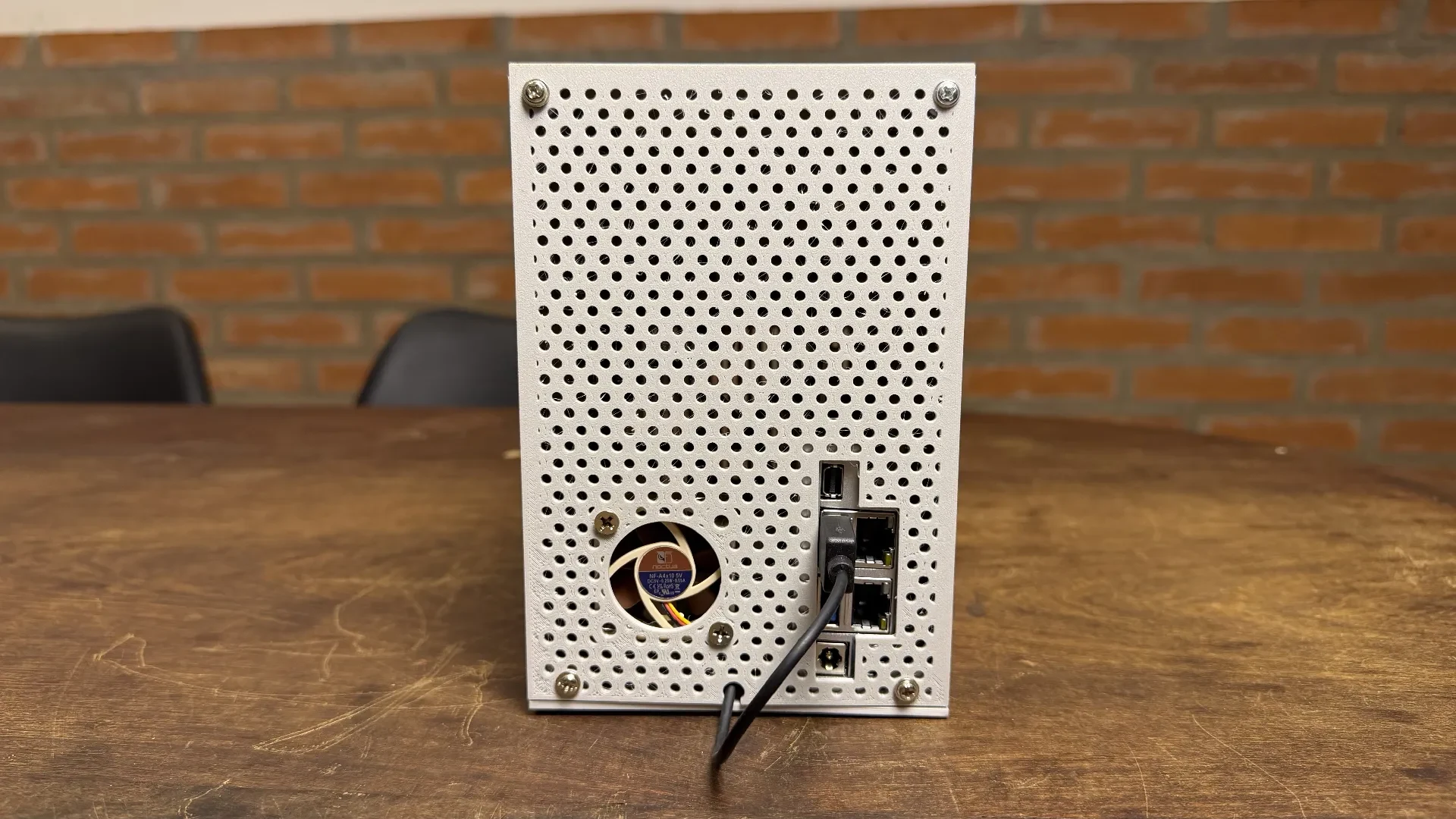

— Активное охлаждение с помощью вентилятора Noctua NF-A4x10 5 В.

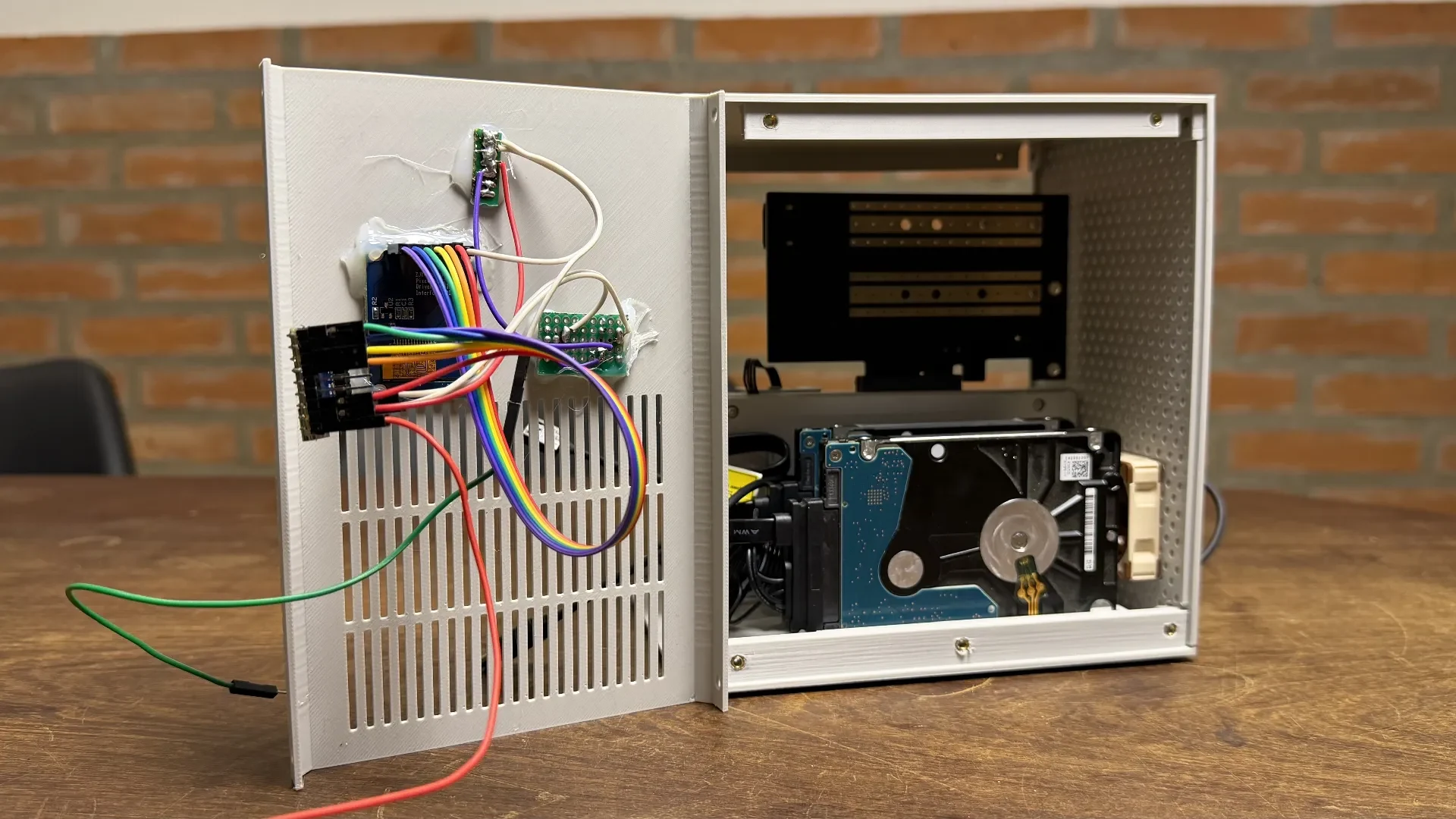

— Передний дисплей с питанием от ESP32.
— Интеллектуальный мониторинг с помощью MQTT + ESPHome + Home Assistant.

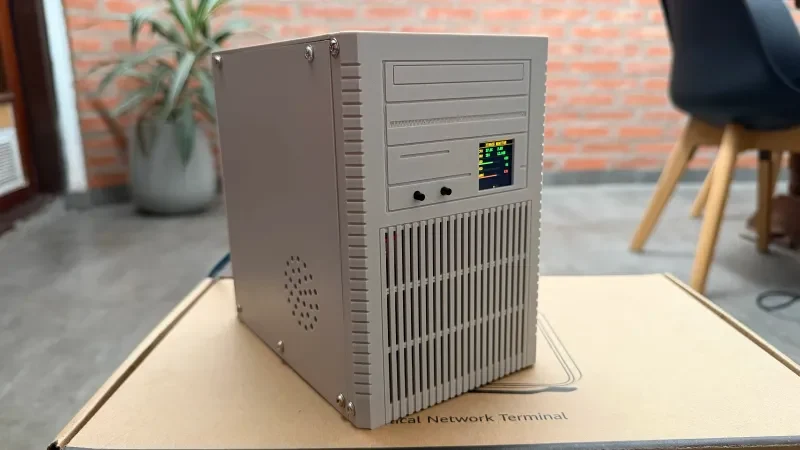

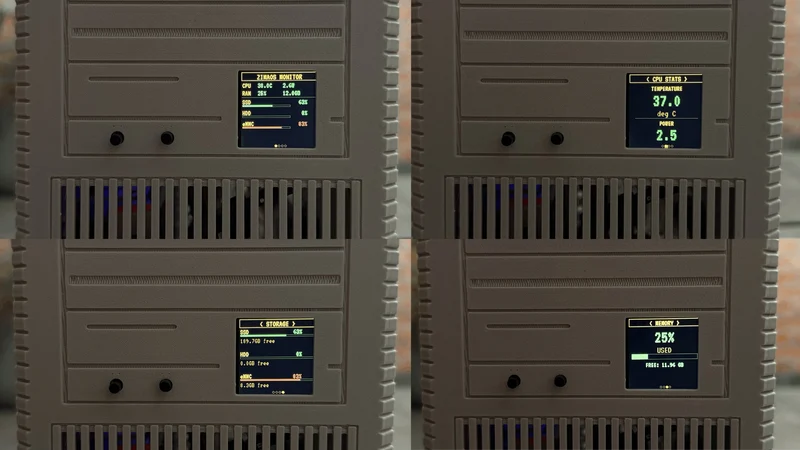

ESP32 питается напрямую от USB-порта и управляет передним дисплеем, на котором в реальном времени отображается информация с ZimaBoard, в том числе:

— Использование ЦП
— Температура
— Использование оперативной памяти
— Использование диска

Это делает корпус не просто ретро и функциональным, но еще и умным и информативным.

Печать

Рекомендуемая ориентация печати и настройки включены в файл 3MF, который содержит оптимальную компоновку и конфигурацию для достижения наилучших результатов.

Корпус был спроектирован и проте��тирован с использованием PETG, но в зависимости от вашей конфигурации могут подойти и другие материалы.

Необходимое оборудование

— Винты M3 (стандартные винты для ПК)
— 18 резьбовых вставок M3 (M3 × 3 × 4,2 мм)
— Винты М3 для крепления накопителей и ZimaBoard (монтируются снизу)

И ZimaBoard, и 2,5-дюймовые накопители крепятся винтами M3 в нижней части корпуса.

Рекомендуется добавить резиновые ножки или ножки из ТПУ, чтобы винты не царапали поверхность и повышали устойчивость.

Примечания

Этот проект был разработан с учетом как эстетики, так и функциональности — он возвращает внешний вид классического оборудования ПК и добавляет современные функции, такие как хранилище NVMe, активное охлаждение и интеллектуальный мониторинг.
