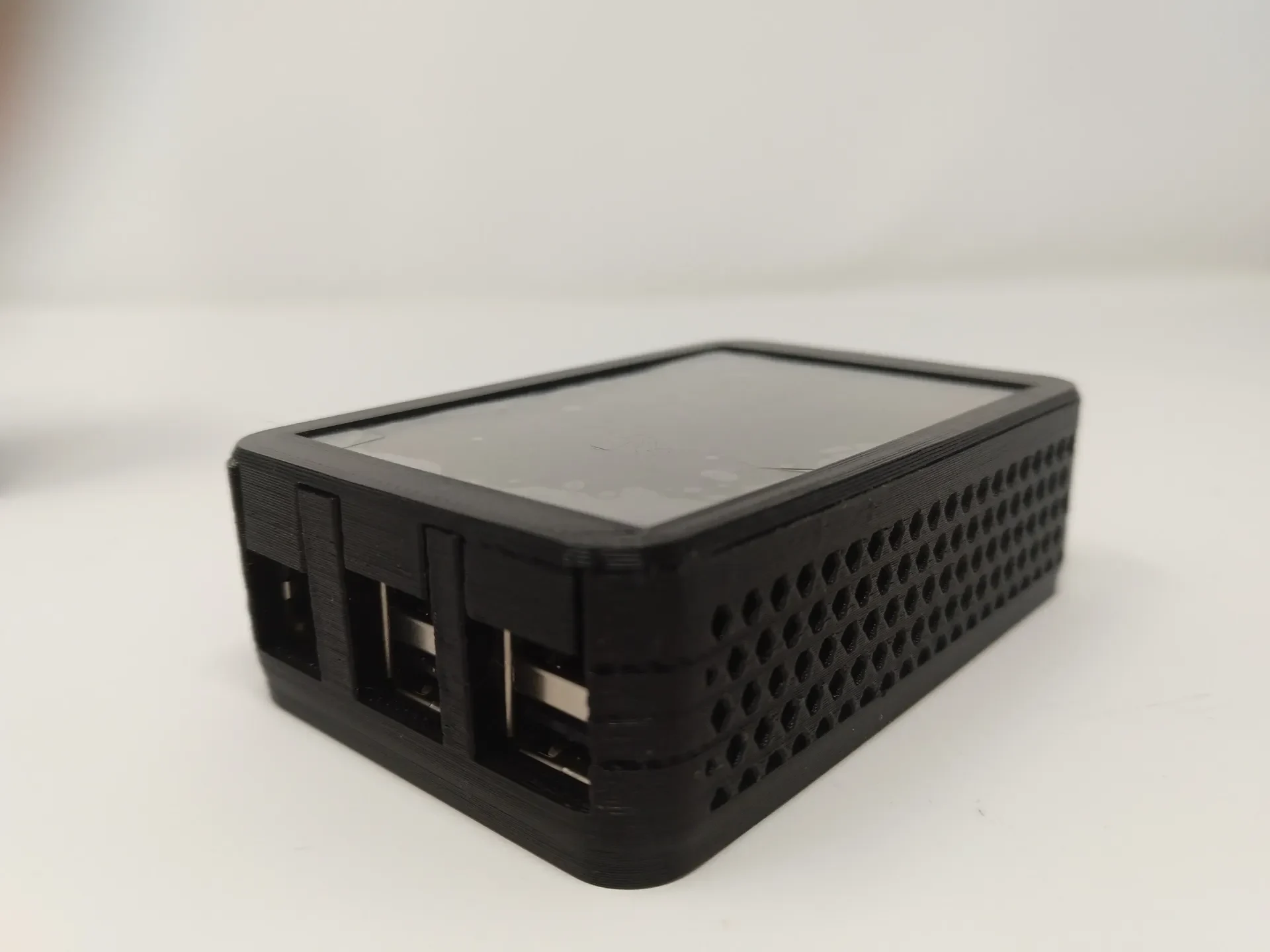

стабильный футляр/коробка Diamant Edition, вкл. Подставк...
Преимущества и недостатки: посмотрите:

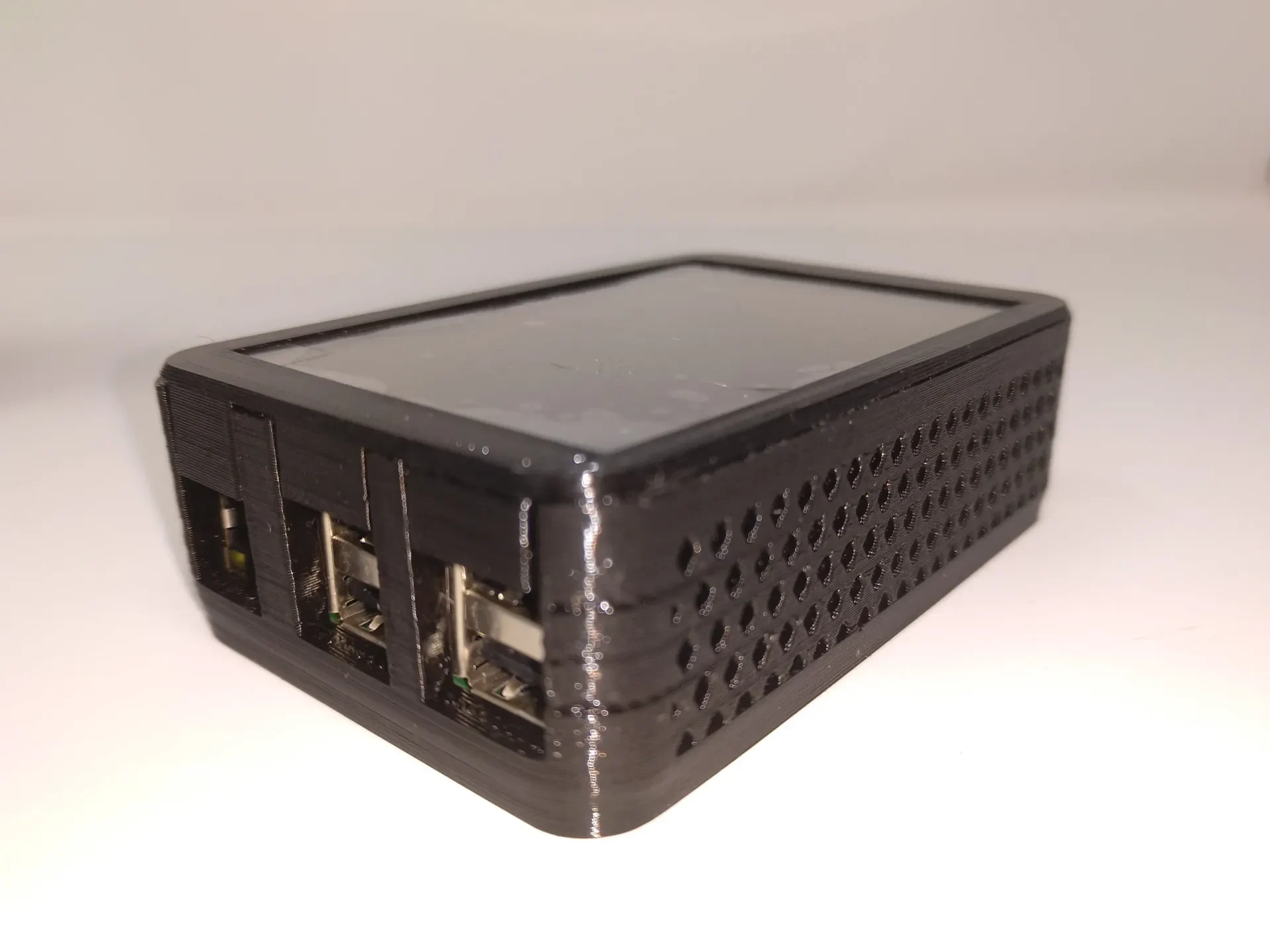

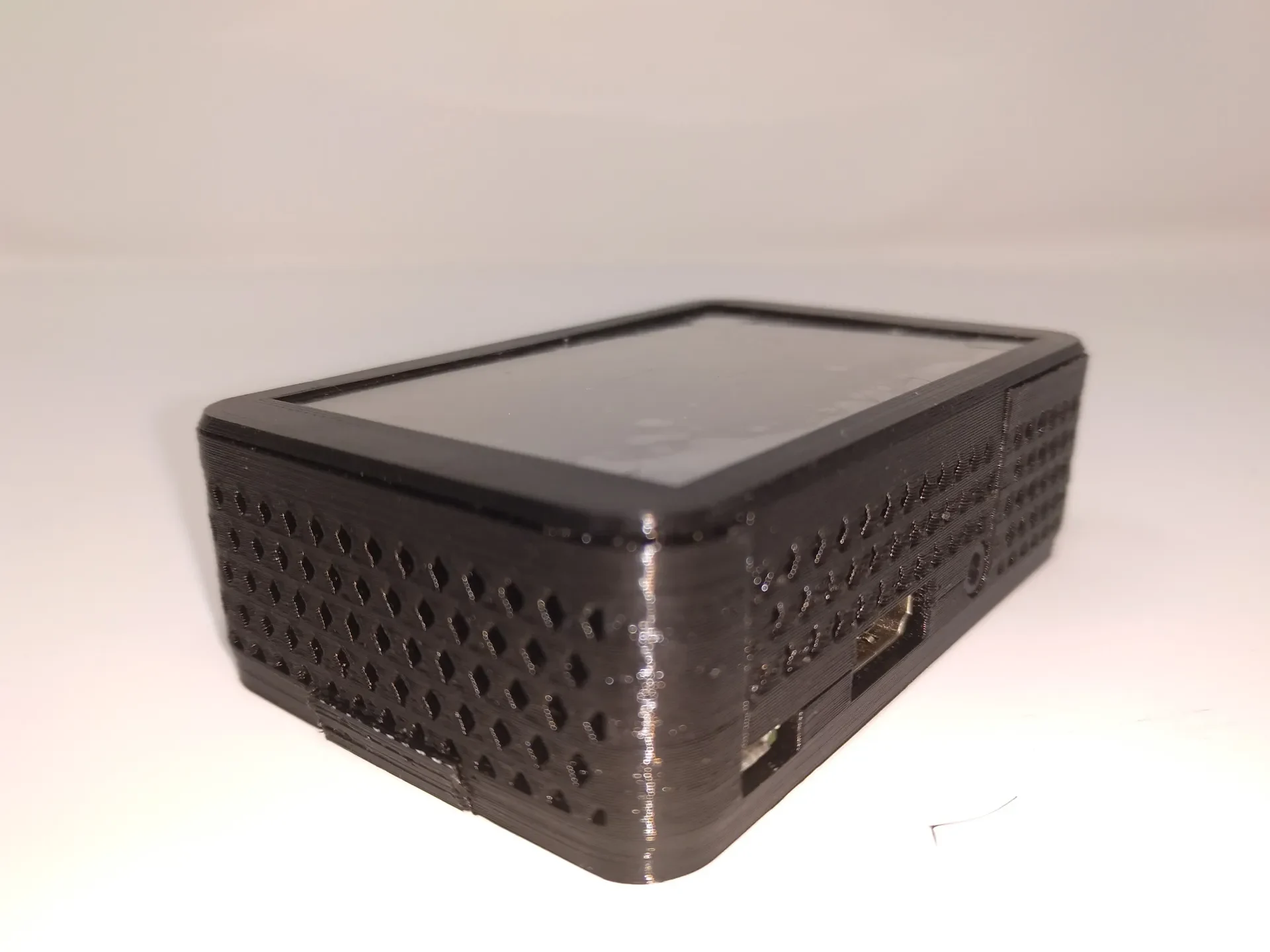

+ максимально большие вентиляционные отверстия с защитой от мелких деталей, таких как винты М1,5
+ Можно использовать ЖК-дисплей (Sense HAT и подготовка вентилятора диаметром от 30 до 50 мм не проверялись)
+ Кабель камеры и дисплея можно вывести через слот для SD-карты
+ Прочный корпус толщиной >2 мм
+ винты не требуются, поскольку PI плотно прижат к корпусу

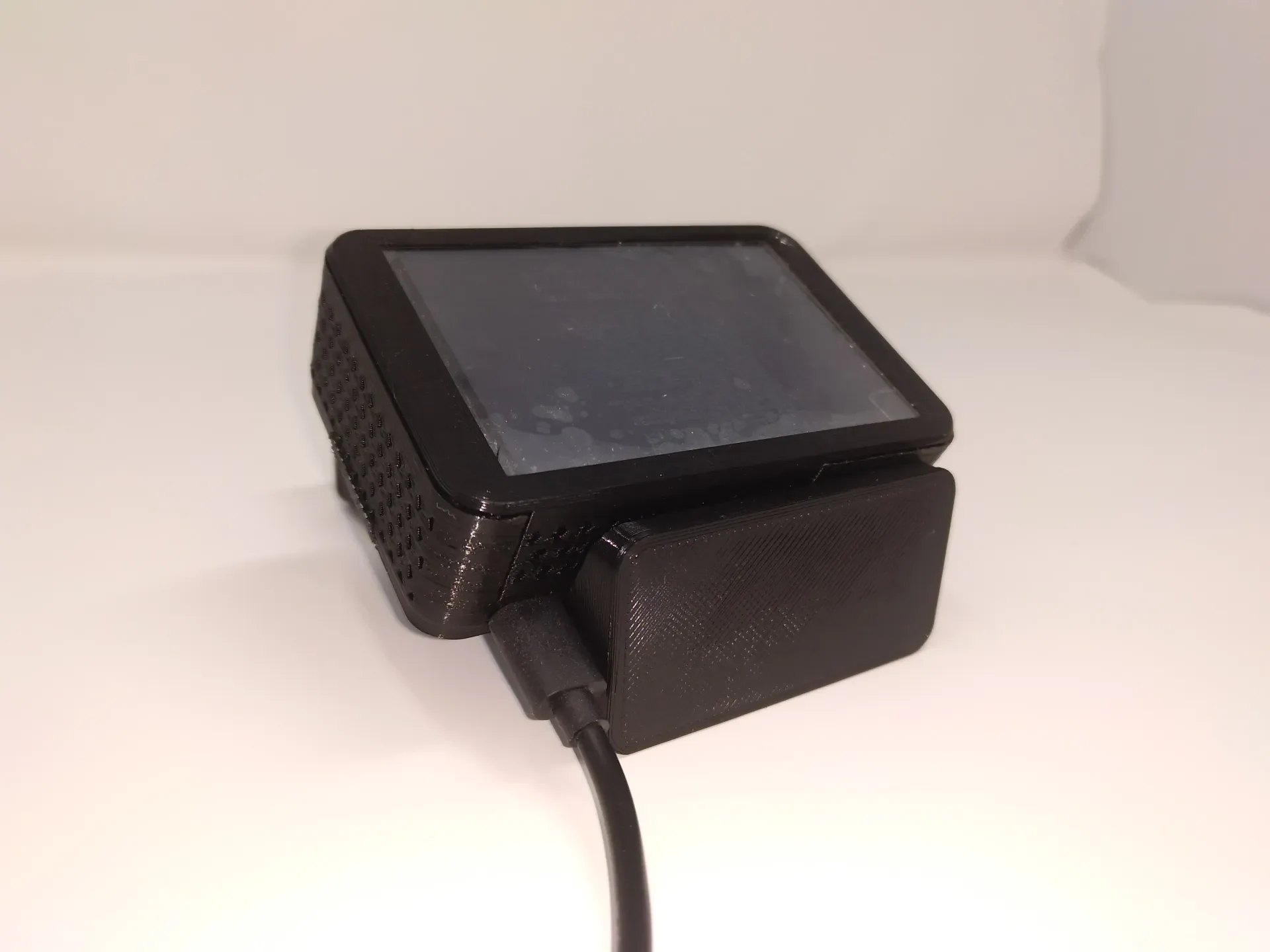

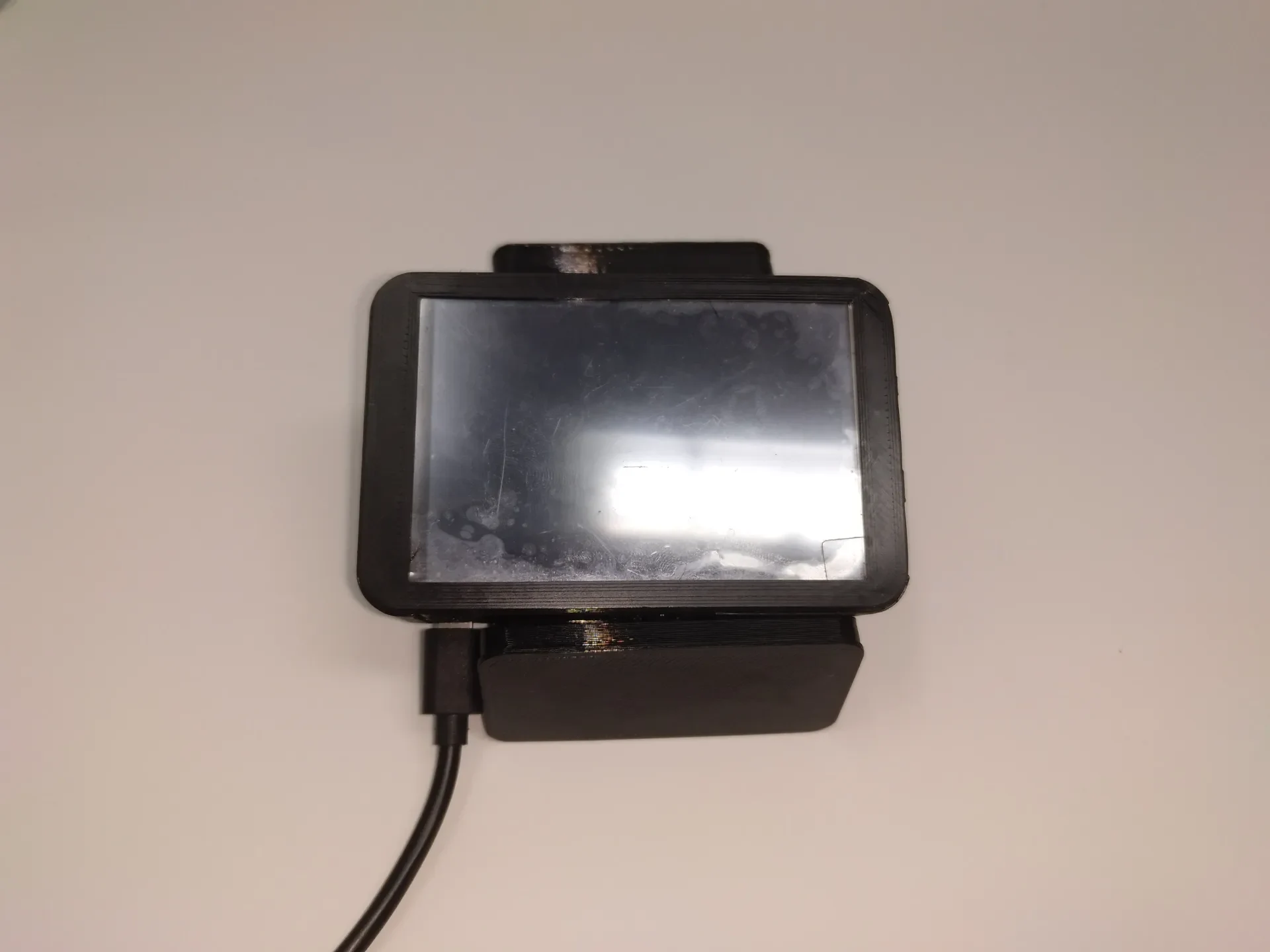

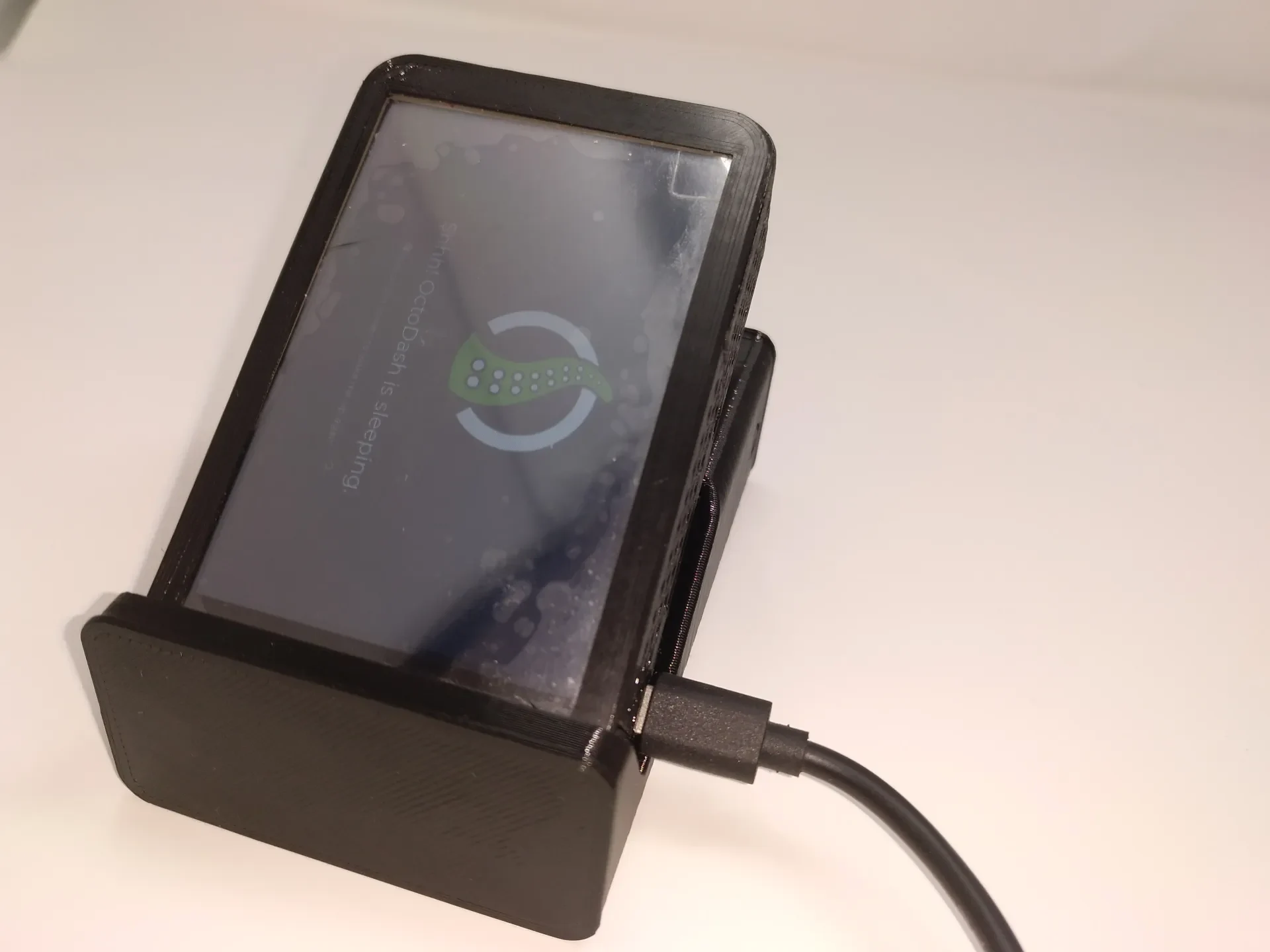

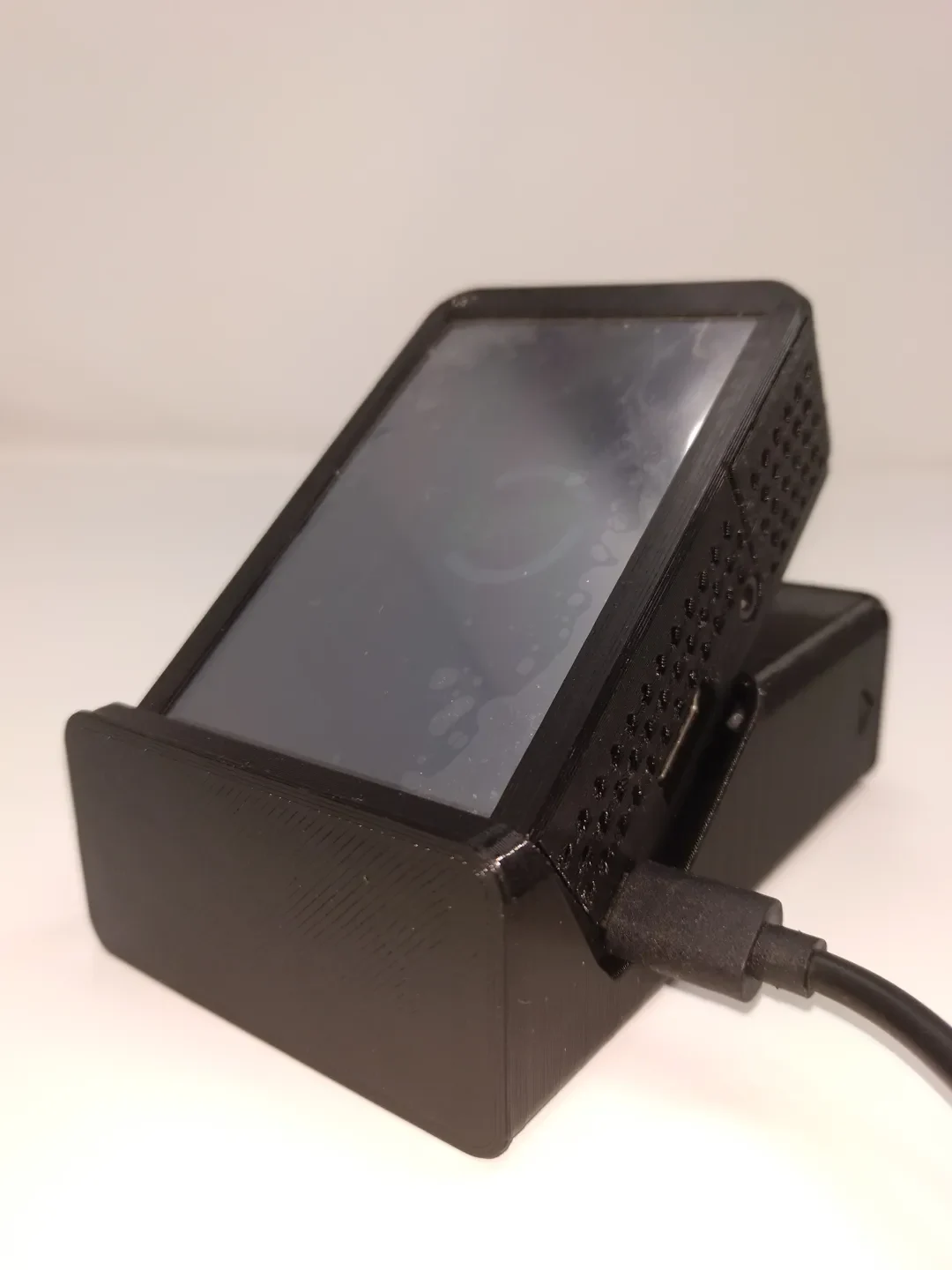

+ Защитный ящик и подставка в сочетании с ок. Угол считывания 30° (по горизон��али или вертикали)
+ Отверстия для винтов можно использовать для сборки
+ Удобство для 3D-печати (свесы >50°, отсутствие мостов, точки опоры не требуются)

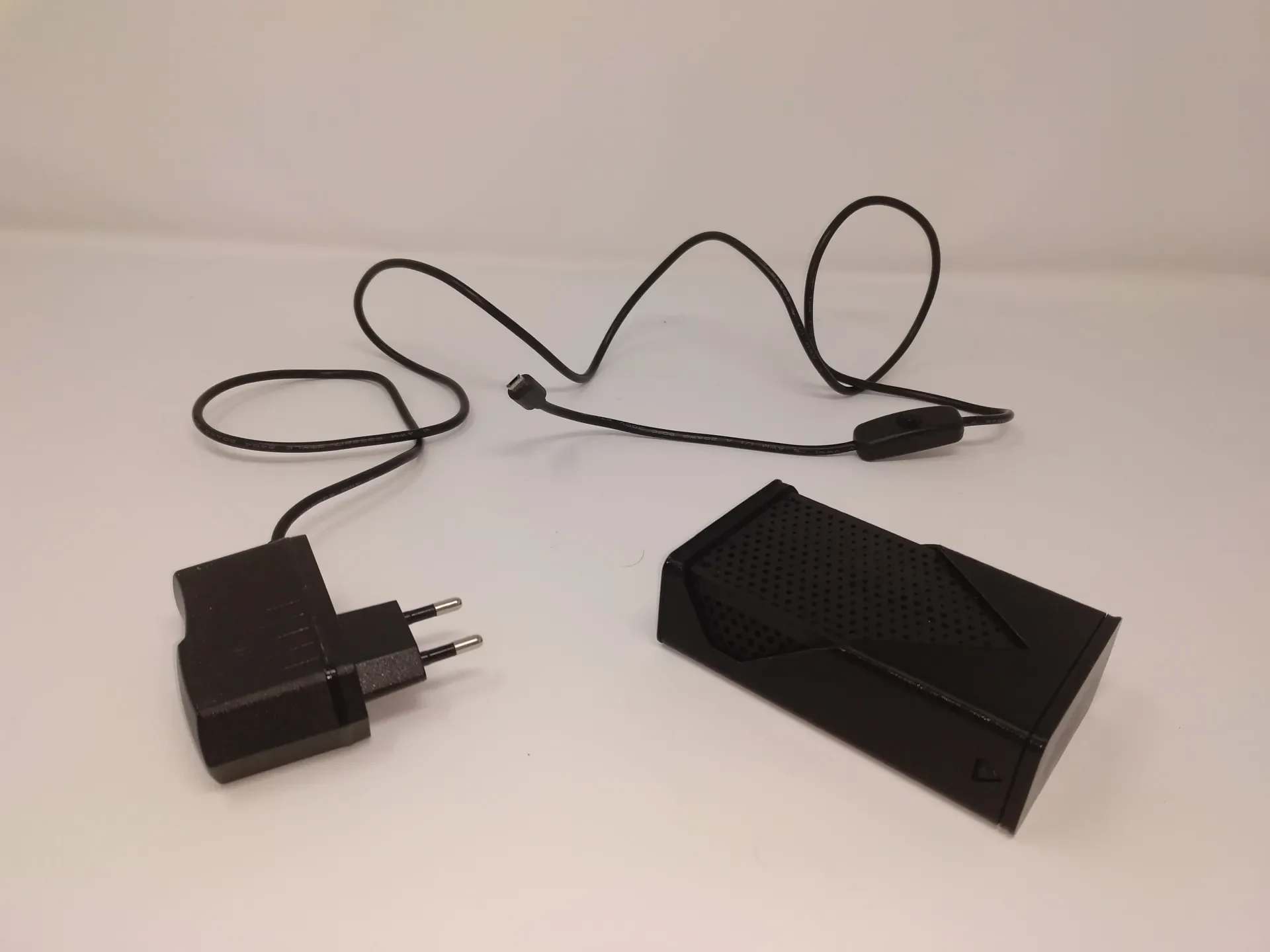

+ небольшое место для хранения в крышке защитного бокса
+ компактный дизайн
+ Возможен монтаж
Список покупок: (требуются дополнительные детали):
ничего
Необходимые инструменты:
ничего
Рекомендации по печати (рекомендации по печати см. в файле 3mf):
Я использовал черную нить Amazon BASICFIL PLA диаметром 1,75 мм (ПАРТИЯ: 17202201). 5% PLA достаточно. Все остальное вы можете узнать в файле слайсера 3mf.
Я печатал на принтере Prusa Mini с Crazy Hotend. Мой совет по печати, вероятно, подойдет и оригинальному принтеру, если вы печатаете медленнее.
История, видение/значение и цель:
Выбор чехлов для PI 3B с дисплеями 3,5 дюйма был невелик. Ранее я распечатывал корпус на Thingiverse.com, но он был слишком шатким, и у меня не было для него файла САПР. Поэтому, чтобы реализовать свои идеи, я перерисовал корпус с нуля.
В основном я использую PI для Octoprint и больше не хочу видеть, как Raspberry летает голым. Поскольку я не часто использую Octoprint, я обычно упаковываю PI куда-нибудь в угол, поэтому дисплей также должен иметь защитную коробку.
Инструкция и инструкция по сборке (короткая и понятная):
Корпус имеет плотную конструкцию. PI нажимается/размещается сверху.

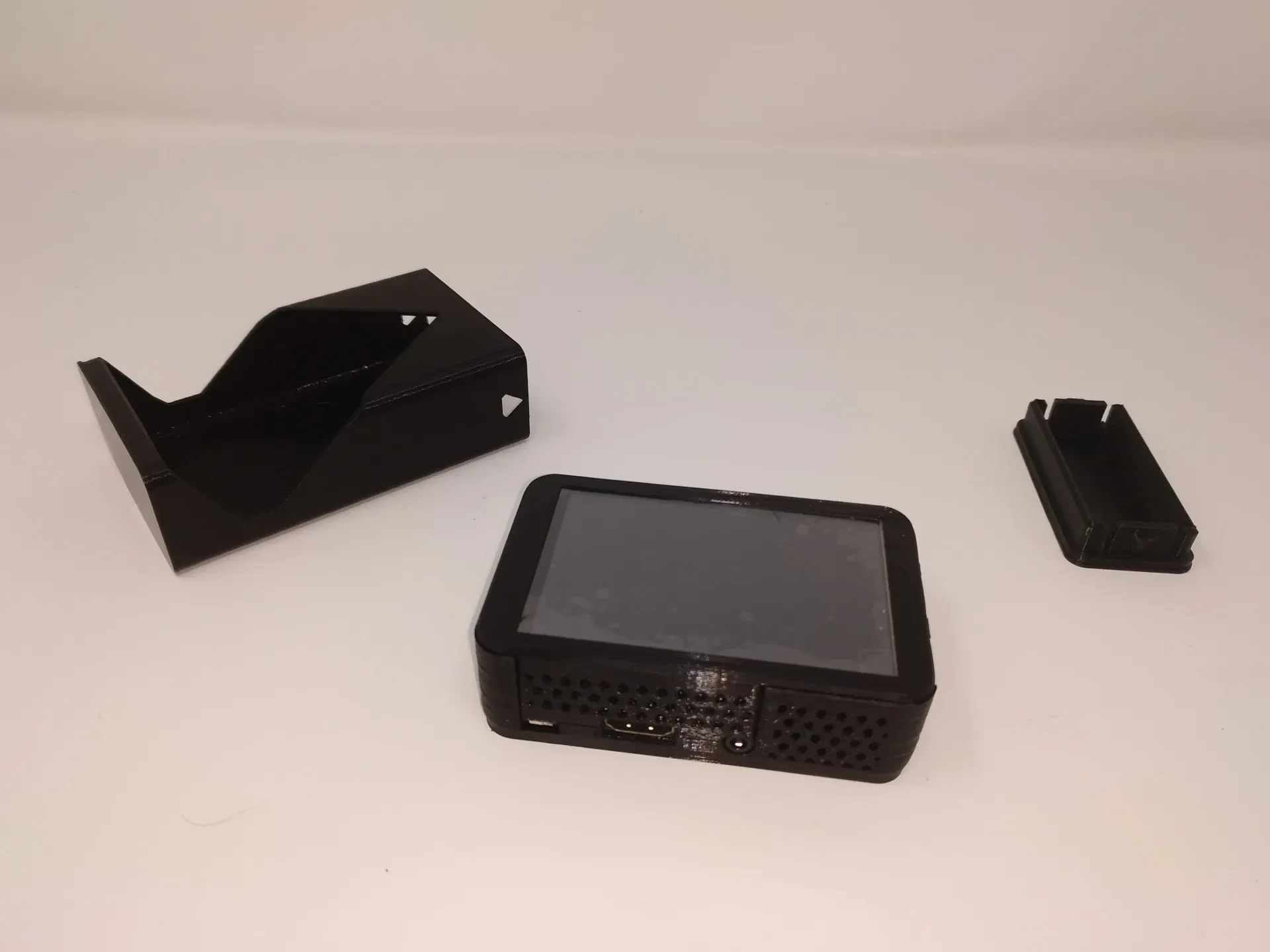

Чтобы обеспечить стабильную точку давления на дисплее, используйте заглушку SD-карты (см. рисунки). Внимание: настоящие карты micro SD использовать не рекомендуется, так как они могут застрять и затем быть уничтожены.
Затем включается ЖК-дисплей. Убедитесь, что зажимы дисплея не погнуты, иначе крышка корпуса впоследствии плохо закроется. (Я погнул его из-за частой сборки и разборки в целях тестирования.)
Затем крышка корпуса просто защелкивается сверху. Желательно предварительно закрыть крышку без дисплея, чтобы можно было сбросить оставшееся давление.
Я также разработал закрытую крышку, но не проверял ее. Фанаты тоже могли на это накрутиться. Если вы высвободите встроенный джойстик, вы сможете использовать его для Sense HAT. Но поскольку у меня нет ни вентилятора, ни Sense HAT, я не знаю, работает ли это на практике. Я просто хотел поделиться своими идеями по этому поводу.
Просто вытащите крышку SD-карты и нажмите на нее наоборот. Тем не менее, будьте осторожны, чтобы на SD-карте ничего не было повреждено. Кабель дисплея или камеры также можно вывести через SD-карту.
План и перспективы основных этапов:
Если бы у меня была камера PI, я бы спроектировал крепление для камеры, на ко��орое можно было бы нажимать вместо крышки SD-карты.
Вы также можете установить дополнительные слоты для SD-карт в корпус или защитную коробку.
Если бы у меня был PI4, я бы и для него модификацию сделал
Вместо закрытия через утопленную крышку вы также можете разместить крышку снаружи и, таким образом, опустить систему закрытия за счет вентиляционных отверстий. Однако преимуществом будет меньшая общая высота и большая опорная поверхность для печатных плат.
Вместо сферического V
