M5Stack Core/Core2/CoreS3 Корпус в стиле "Пеликан"

Привет всем! Это моя первая загрузка и первое настоящее редактирование 3D-модели.

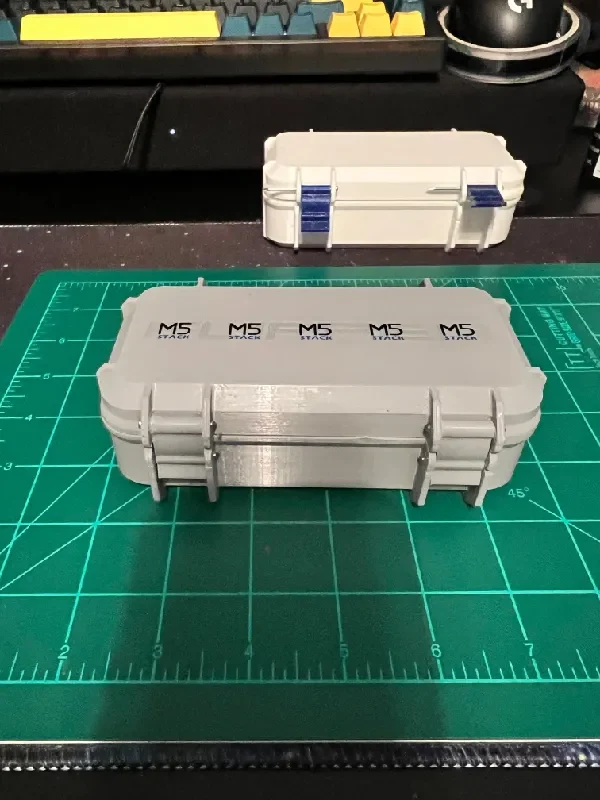

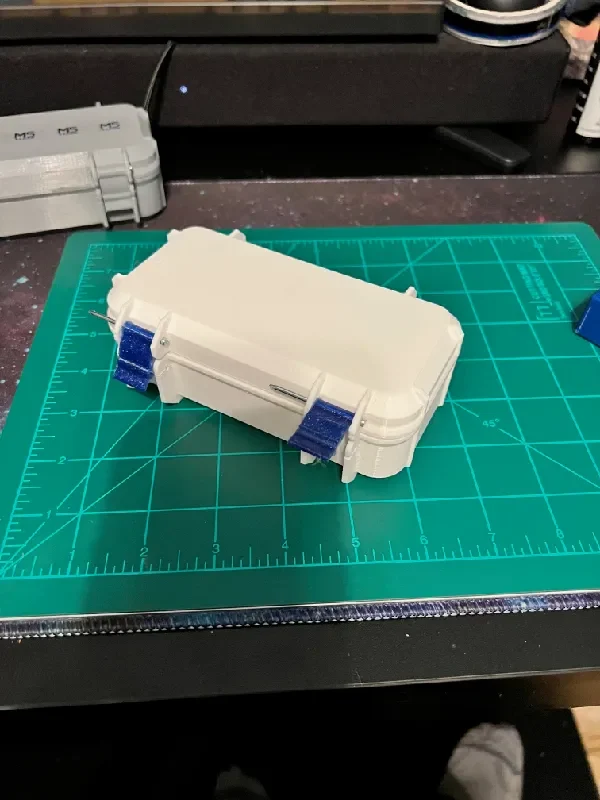

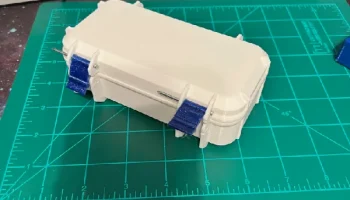

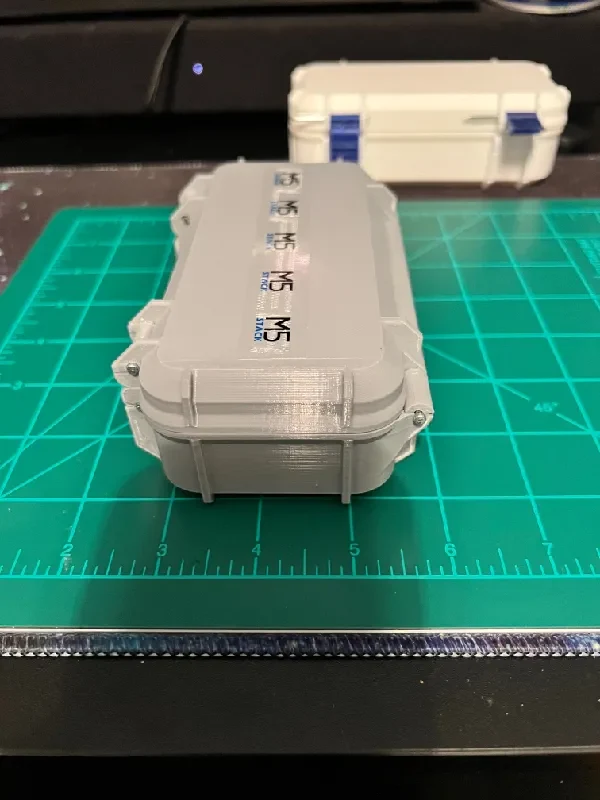

Это защитный чехол в стиле пеликана, вмещающий два основных модуля M5Stack. В него поместятся Core, Core 2 и CoreS3, а также такие модули, как Battery 13.2, PM2.5 и т. д. Вы можете использовать большую крышку, доступную в исходной модели, для хранения более толстых ядер с прикрепленными модулями, но я предпочитаю хранить свои модули и датчики отдельно.

Принтер: отлично подходит для Mini+

Поддерживает: Нет

Края: Нет

Я напечатал это, используя настройки скорости 20 мм.

Инструкции: Распечатайте все компоненты корпуса, а затем с помощью гвоздей соедините детали. Я использовал небольшой набор для ногтей из хозяйственного магазина и выбрал гвозди, которые лучше всего подходят для каждого места. Я вставил гвозди, а затем осторожно приклеил их шляпки к пластику, чтобы не приклеить защелки. Для склеивания моделей я всегда использую цианакрилат, потому что он склеивает дерево, пластик и металл. Затем я использовал отрезной диск Dremel и шлифовальный диск, чтобы отрезать и зачистить концы гвоздей защелки. В исходной модели, которую я переделал, указаны размеры гвоздей, но стандартный набор для домашнего маникюра подходил, и там, где я живу, никто не носил гвозди «копейками». Вместо гвоздей, вероятно, можно использовать нить, но мне нравятся гвозди.

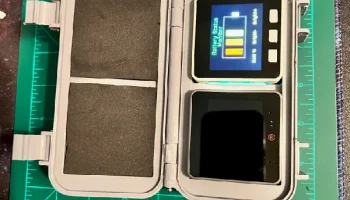

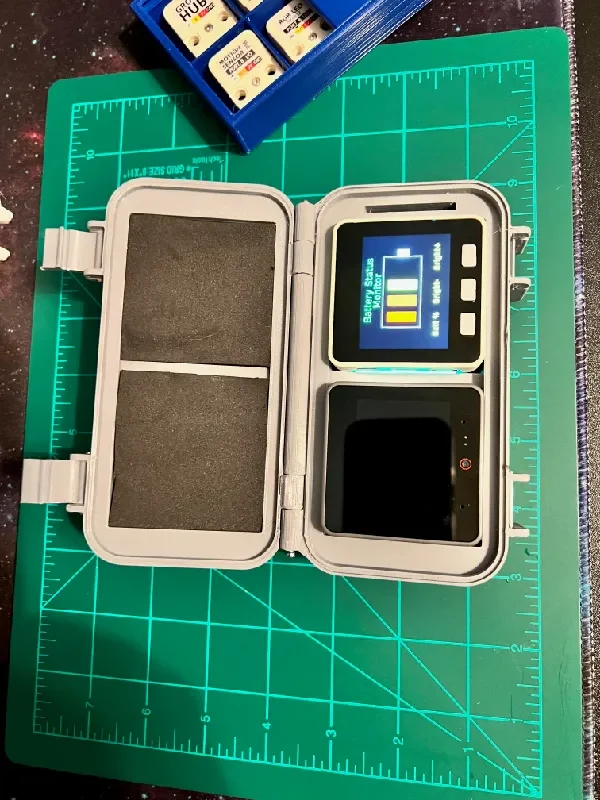

Я также использовал два куска пенопласта толщиной 5 мм, чтобы смягчить верхнюю часть и защитить дисплеи.

Дайте мне знать, что вы думаете! Если кто-нибудь может превратить логотип в stl, чтобы я мог добавить его в этот проект, свяжитесь с нами. me.
