Корпус Pi4 с 7-дюймовым ЖК-экраном и вентилятором

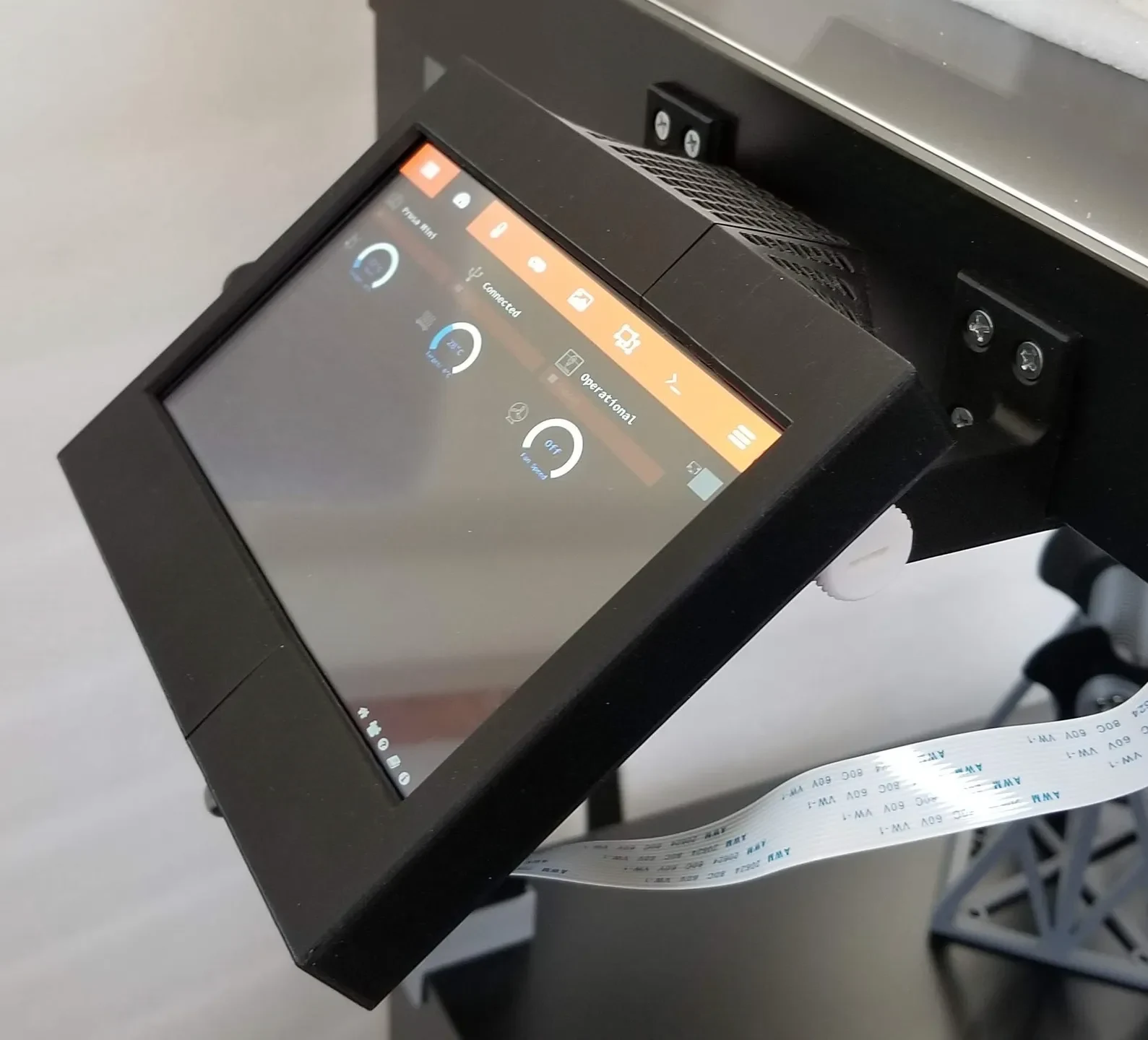

Идеальное дополнение Octoprint с Pi4 и сенсорным ЖК-экраном.

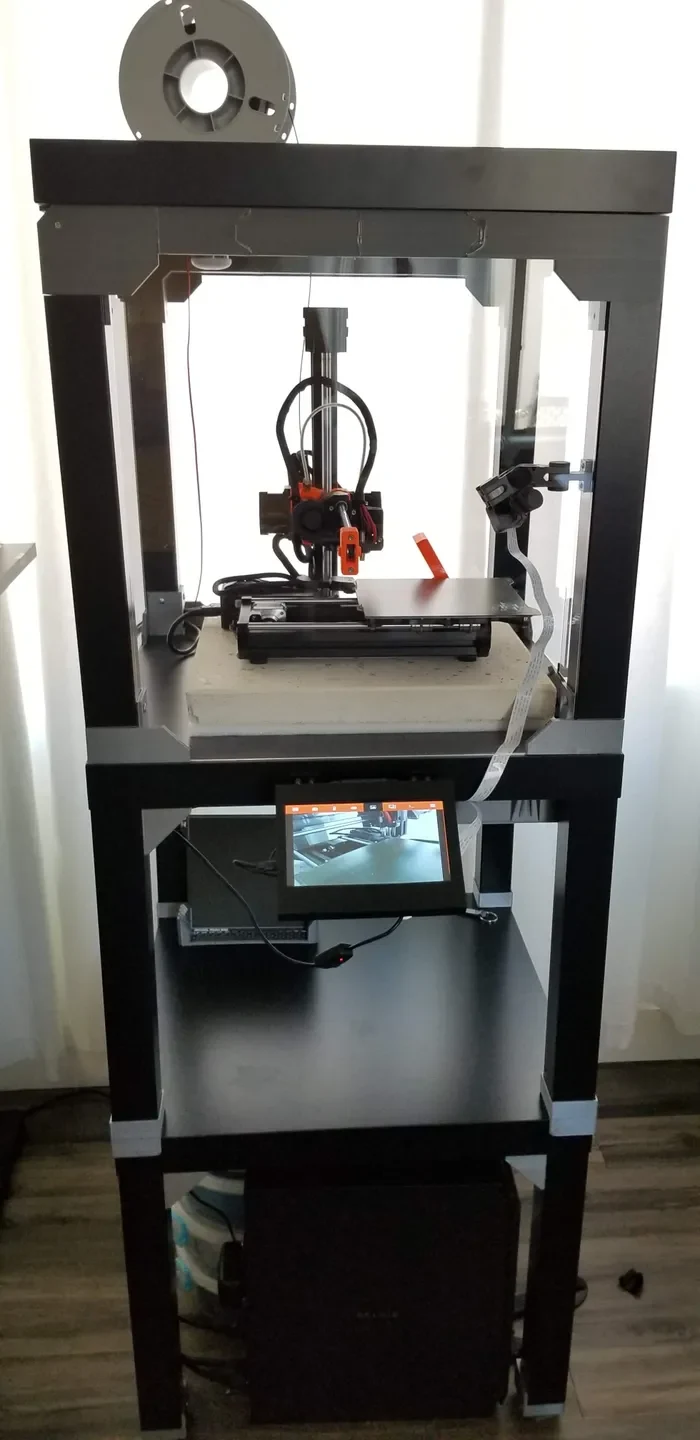

Я построил стол LACK и сначала подумал о том, чтобы PI4 и ЖК-дисплей были двумя отдельными компонентами, но затем решил, что было бы неплохо, чтобы все было компактно и организовано, поэтому я построил этот корпус LCD/PI4 с 50-мм вентилятором для охлаждения. Я использовал вентилятор на 12 В, но, оглядываясь назад, в будущем я мог бы использовать вентилятор на 5 В, чтобы избежать дополнительной проводки.

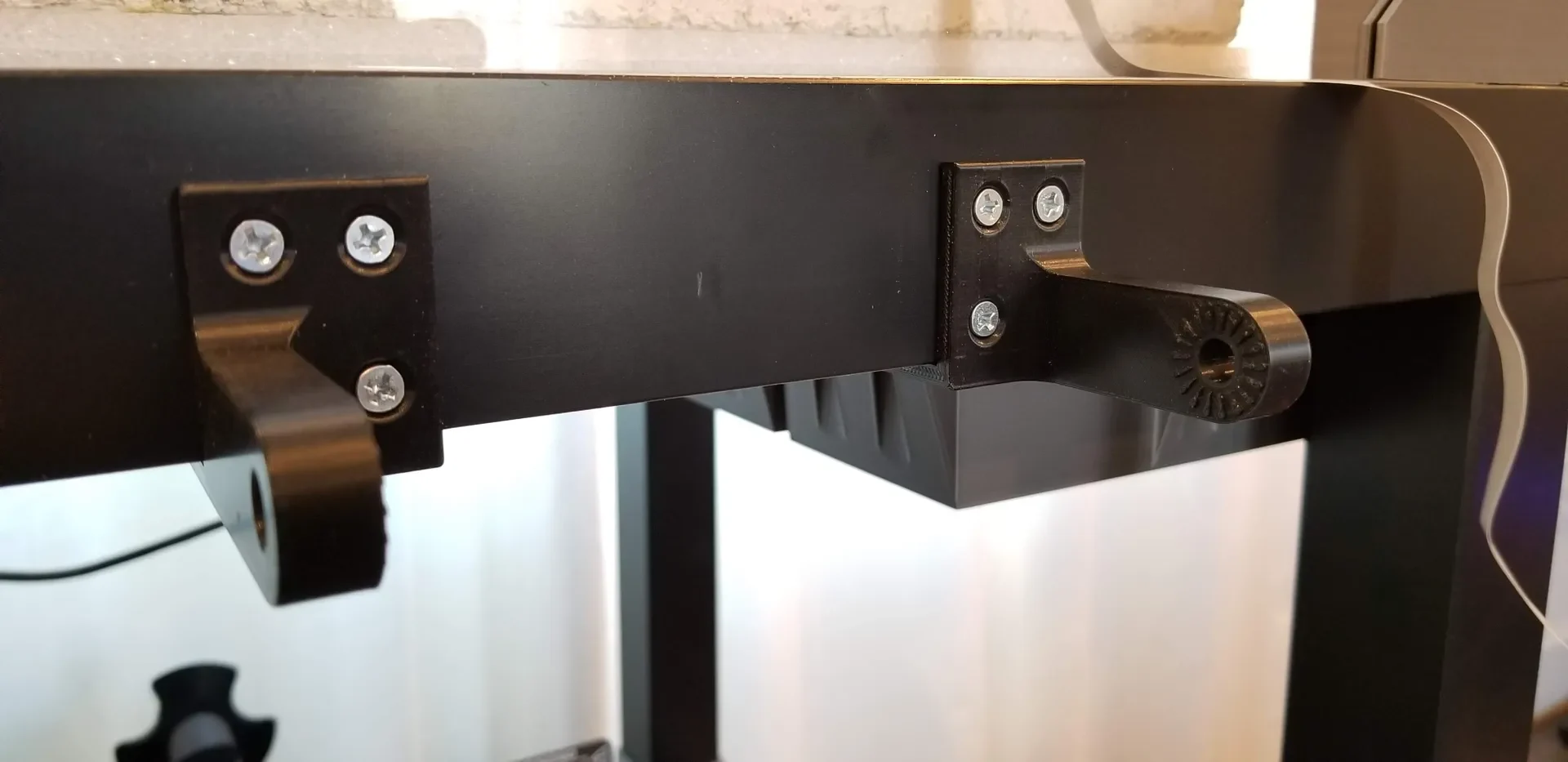

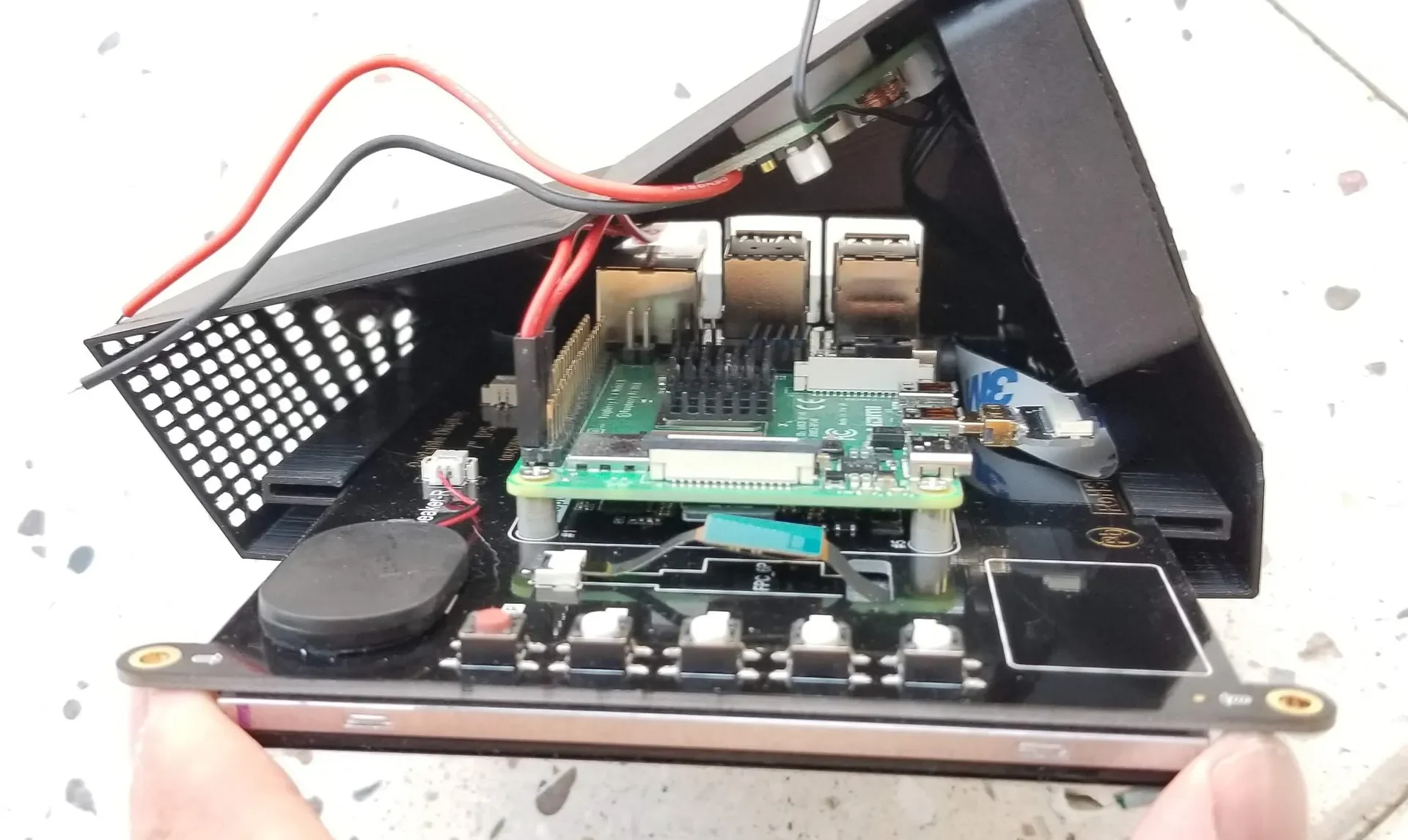

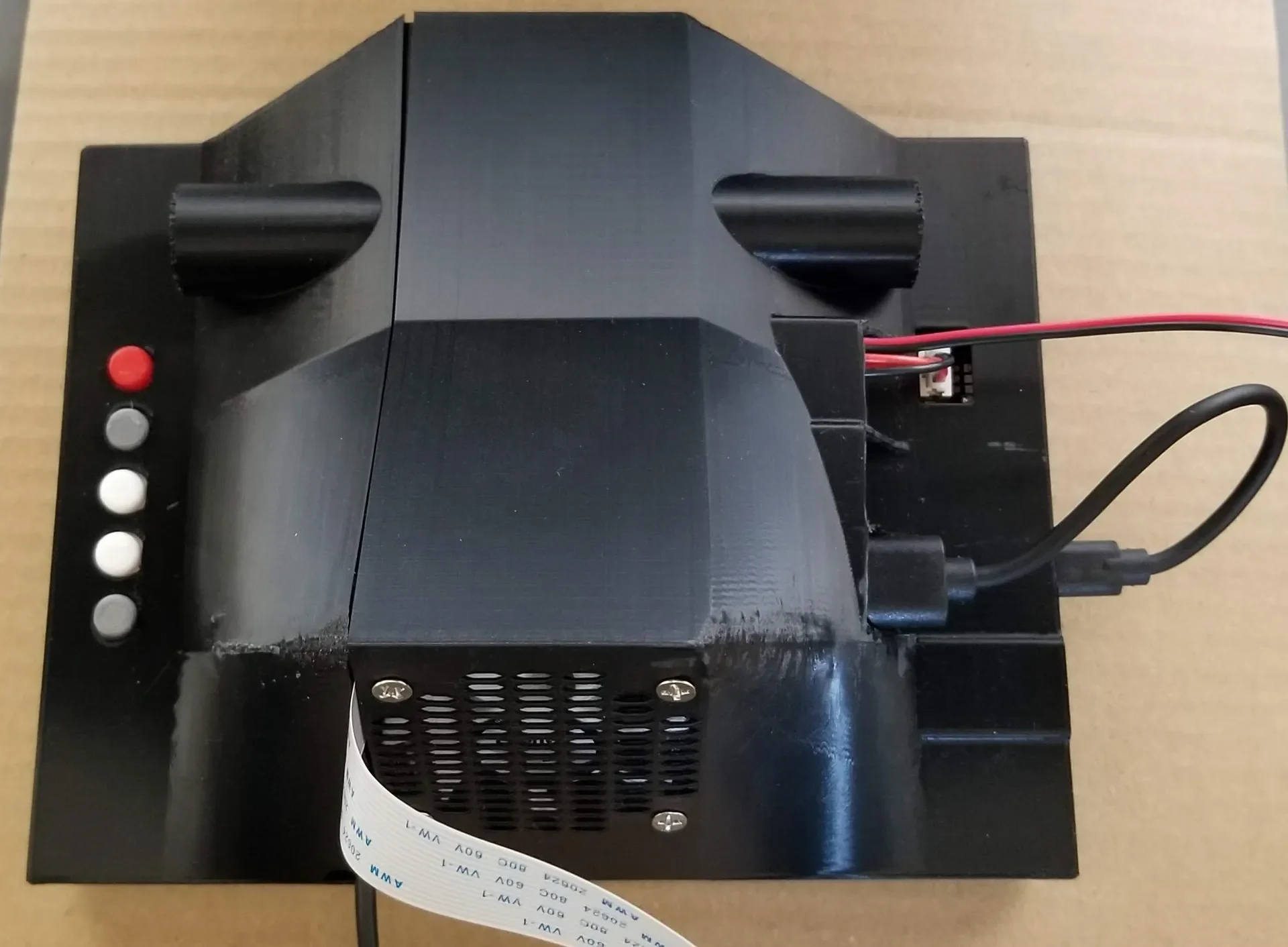

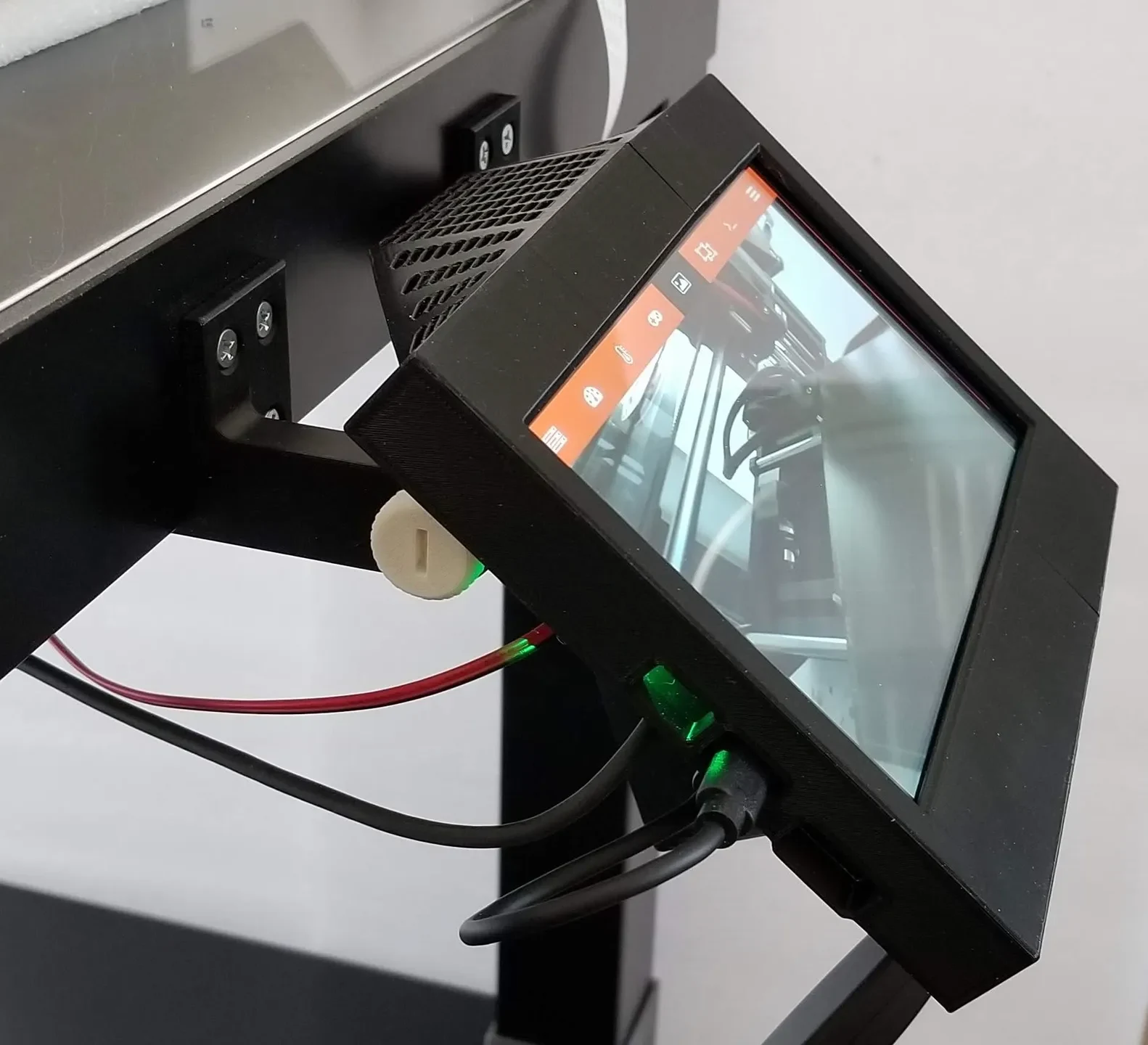

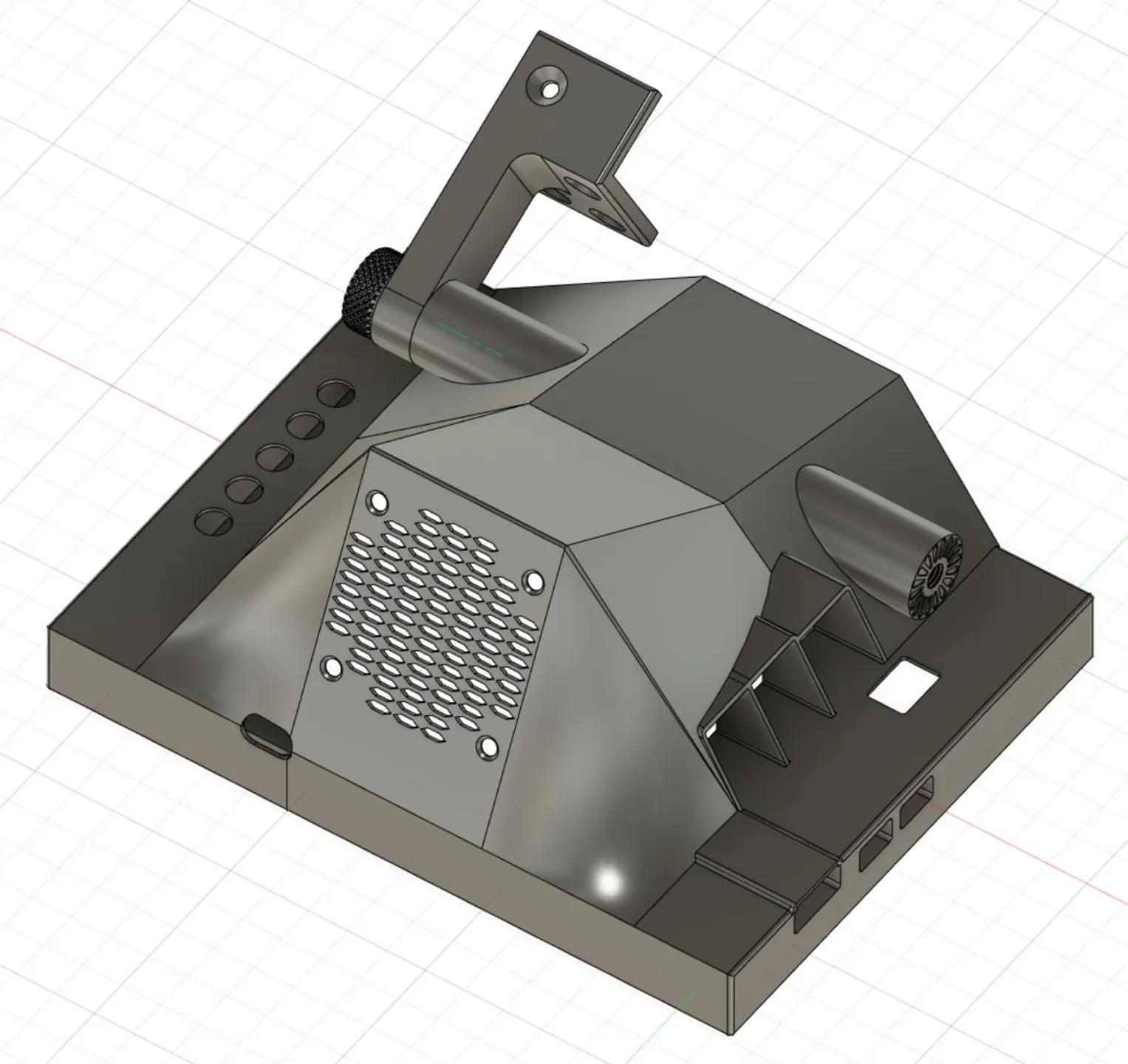

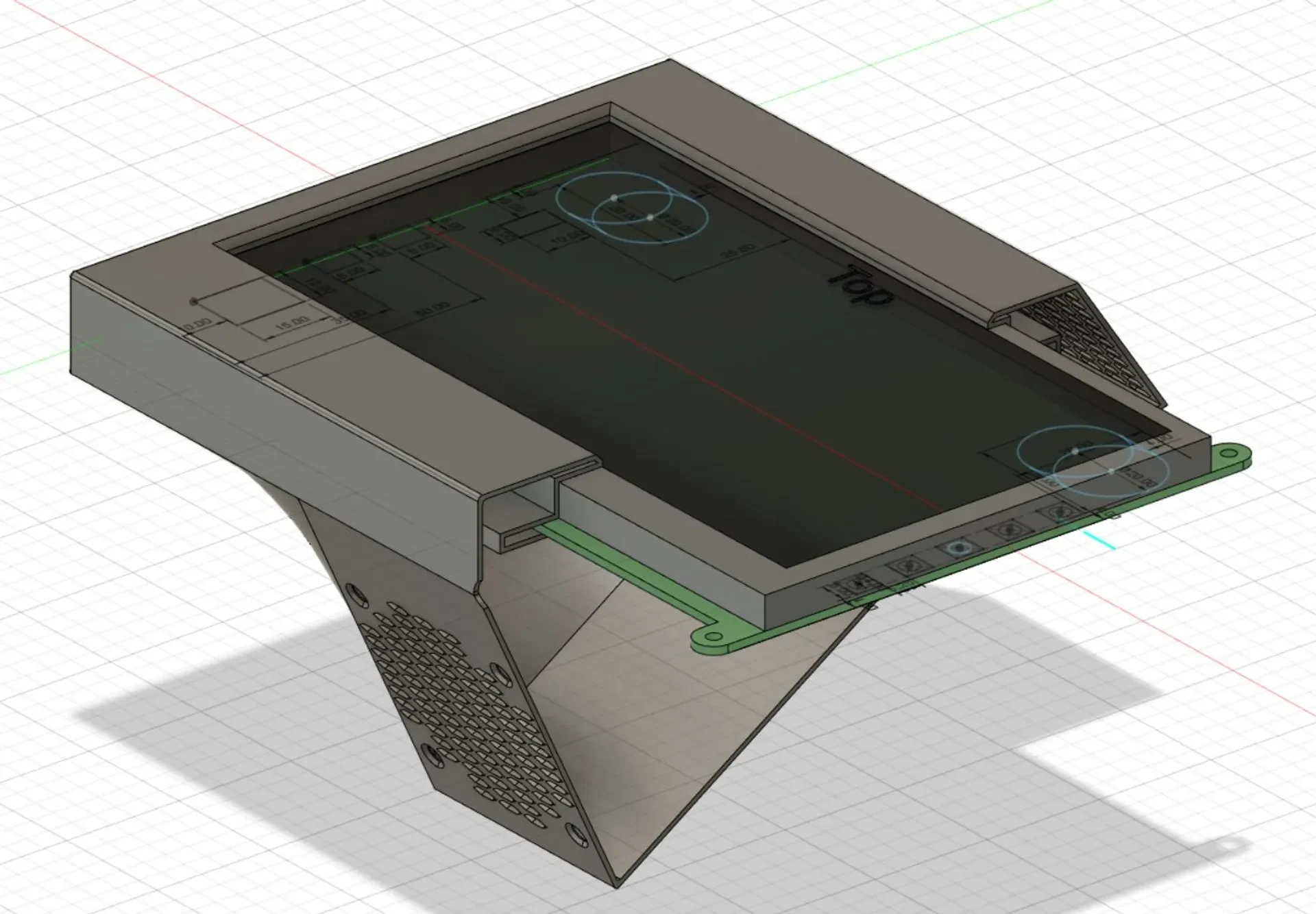

Корпус состоит из двух половин, а ЖК-дисплей просто задвигается внутрь. Кронштейны для настенного крепления удерживают все вместе и позволяют наклонять ЖК-дисплей для достижения наилучшего угла обзора.
Вот список элементов, которые я использовал в этой сборке, за исключением PI4, который вы можете найти практически где угодно.

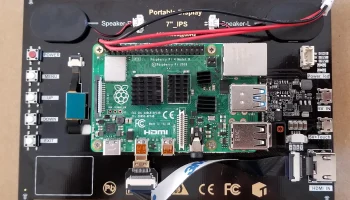

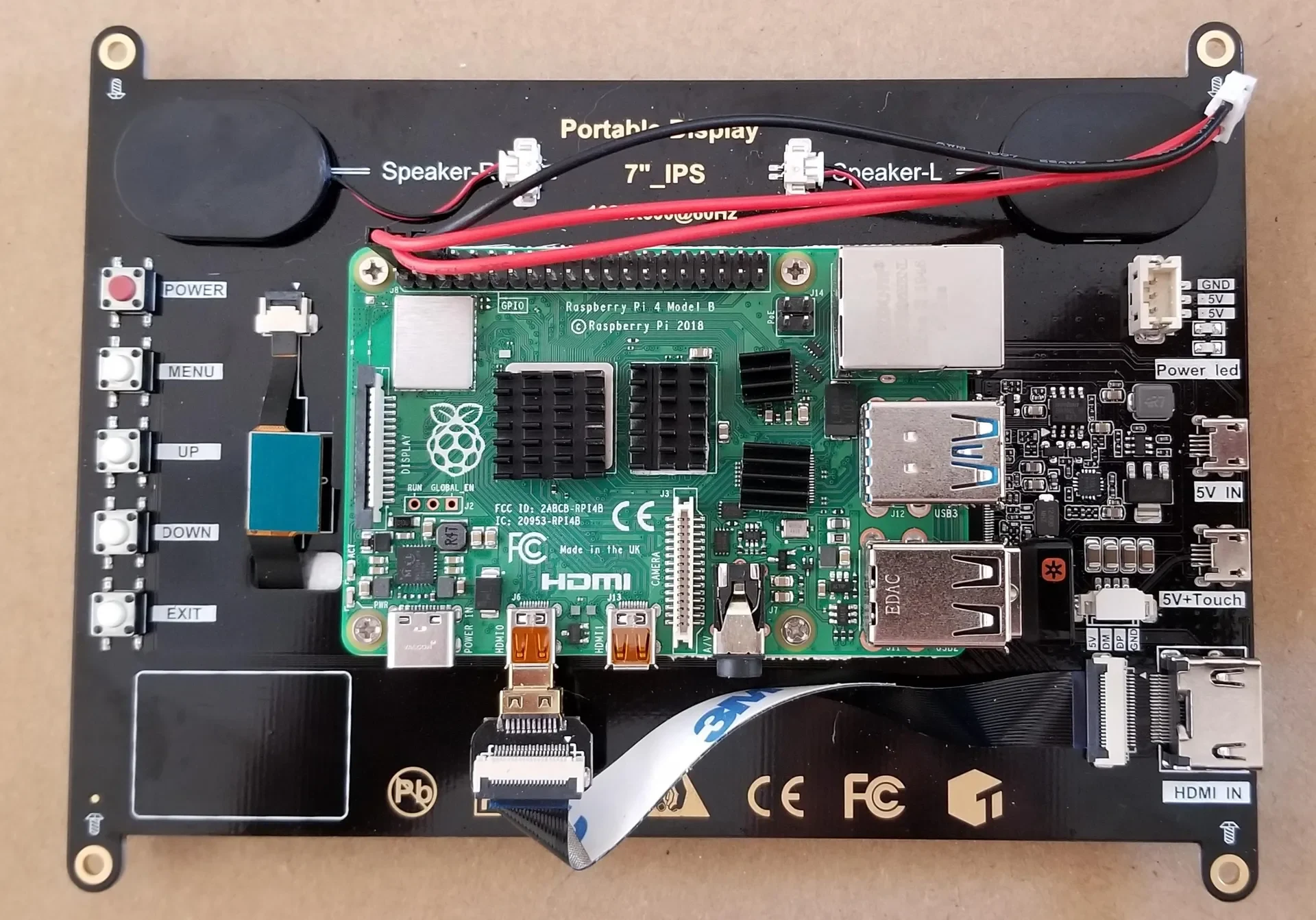

7-дюймовый сенсорный IPS-экран 1024x600
https://www.amazon.com/gp/product/B07S51QDTG/ref=ppx_yo_dt_b_asin_title_o04_s01?ie=UTF8&psc=1
50-мм вентилятор процессора
https://www.amazon.com/gp/product/B008S1DN66/ref=ppx_yo_dt_b_asin_title_o03_s00?ie=UTF8&psc=1
Регулятор скорости термостата вентилятора 12 В с датчиком
https://www.amazon.com/gp/product/B078BR5NK7/ref=ppx_yo_dt_b_asin_title_o06_s00?ie=UTF8&psc=1
Распечатать инструкции

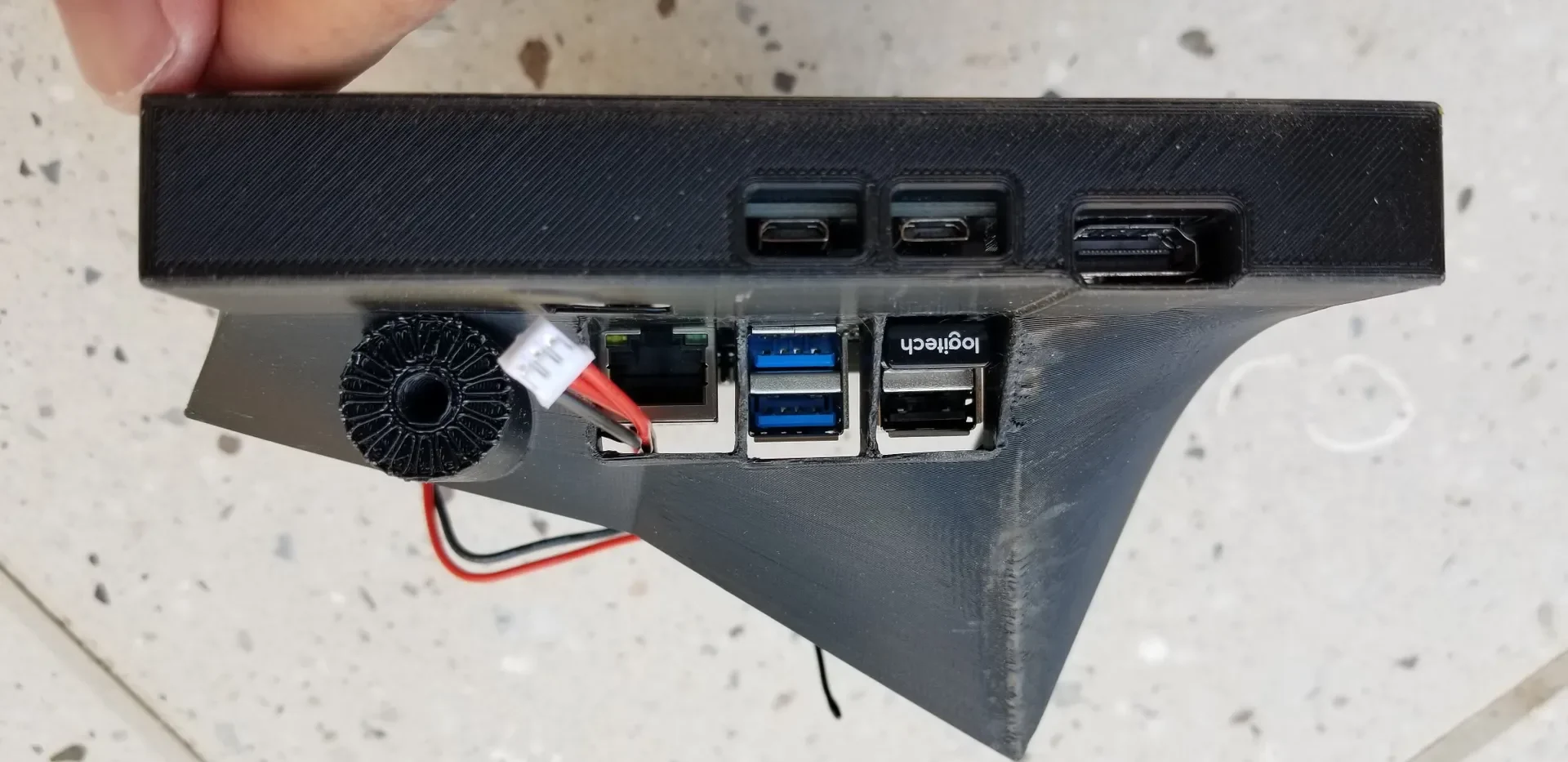

Я пытался построить его с минимальными опорами, но из-за дополнительной площади, необходимой для кабелей и 50-мм вентилятора, рекомендуется использовать небольшую опору, чтобы корпус не прогибался во время печати. Я распечатал без подставок, но в этом случае задний шов не совпадет. Вырезы для порта USB и Ethernet на левом корпусе немного круты для печати без опор, но после нескольких д��работок я остался доволен результатом, хотя он и не был идеальным.
Я также распечатал болты, но вы можете использовать метрические болты M6x1, если не доверяете пластиковым. При печати болтов я использовал число по периметру 3 и сплошное заполнение для резьбовой части.
Предоставляется только одна поддержка, но просто отразите ее для другой стороны.
�� настоящее время существуют только настенные опоры для вертикальной поверхности, но при желании можно изготовить подставку или более длинные опоры для горизонтального крепления. Я распечатал несколько тестовых сборок для проверки подгонки и выравнивания, и только из PLA, но планирую сделать сборку из PETG, когда доберусь до нее. Опишите все обнаруженные проблемы, и я включу их в следующую итерацию.
