Описание
Привет всем! Это мой индивидуальный корпус, напечатанный на 3D-принтере, для карты майнинга BC-250/игрового компьютера Bazzite.
Я разработал это, потому что мне нужен был корпус, который полностью закрывает плату вместе с блоком питания, а не свисает с его частями. Моей главной целью был поток воздуха, в отличие от некоторых других моделей, в этом корпусе воздух проходит через все компоненты, включая заднюю панель, которой часто пренебрегают.
Ключевые особенности:
Полный корпус: внутри помещается BC-250 и блок питания Meanwell LOP-400-12.
Высокий воздушный поток: предназначен для двух 140-мм вентиляторов (конфигурация «тяни/тяни») для снижения температуры.
Охлаждение задней панели: конструкция позволяет установить радиатор диаметром 120 мм на задней панели, а путь воздушного потока фактически охватывает область задней панели.
Прокладка кабелей: сверху имеется специальное отверстие для аккуратной прокладки кабеля или для использования адаптеров на 180 градусов.
Примечание о моей настройке: чтобы добиться максимальной производительности, я перепаял свой BC-250 с помощью PTM7950 и использовал шпаклевку UTP-6, теперь тепло передается легче.
Отказ от ответственности: на фотографиях показан более ранний прототип. Файлы, включенные сюда, представляют собой слегка обновленные версии и лучше подходят друг другу, поэтому не волнуйтесь, если какая-то маленькая деталь будет немного отличаться от изображения.
Спецификация материалов
БП: Meanwell LOP-400-12
Вентиляторы: 2 вентилятора диаметром 140 мм (макс. толщина 27 мм)
Пластины: Резьбовые вставки M4 и M3
Винты: винты M4 и M3 (разной длины).
Мощность: 10 А, 250 В, розетка IEC C14 с одним держателем предохранителя
Клей: Суперклей или клей CA для сборки кузова.
Дополнительно: радиатор 120x120x20 мм для задней панели + термоклей.
Материал: PETG или материалы с лучшей термостойкостью.
Инструкции по сборке
Шаг 1. Подготовьте плату BC-250.
Удалите два имеющихся винта и металлический кронштейн на передней панели BC-250.
Замените их двумя длинными винтами M4 и напечатанным [BC-250_locking_clip].
Шаг 2. Подготовьте блок питания
Используйте винты и вставки M3 для крепления блока питания Meanwell к [BC-250_LOP-400-12_clip].
Наденьте [BC-250_LOP-400-12_clip] на заднюю панель BC-250.
Теперь подключите проводку переменного тока и 8-контактную вилку 12 В.
Необязательно, но рекомендуется: с помощью термоклея прикрепите радиатор размером 120x120x20 мм к задней панели.
Шаг 3: Соберите основной корпус
Установите термофиксирующие вставки M4 в [BC-250_Main_body].

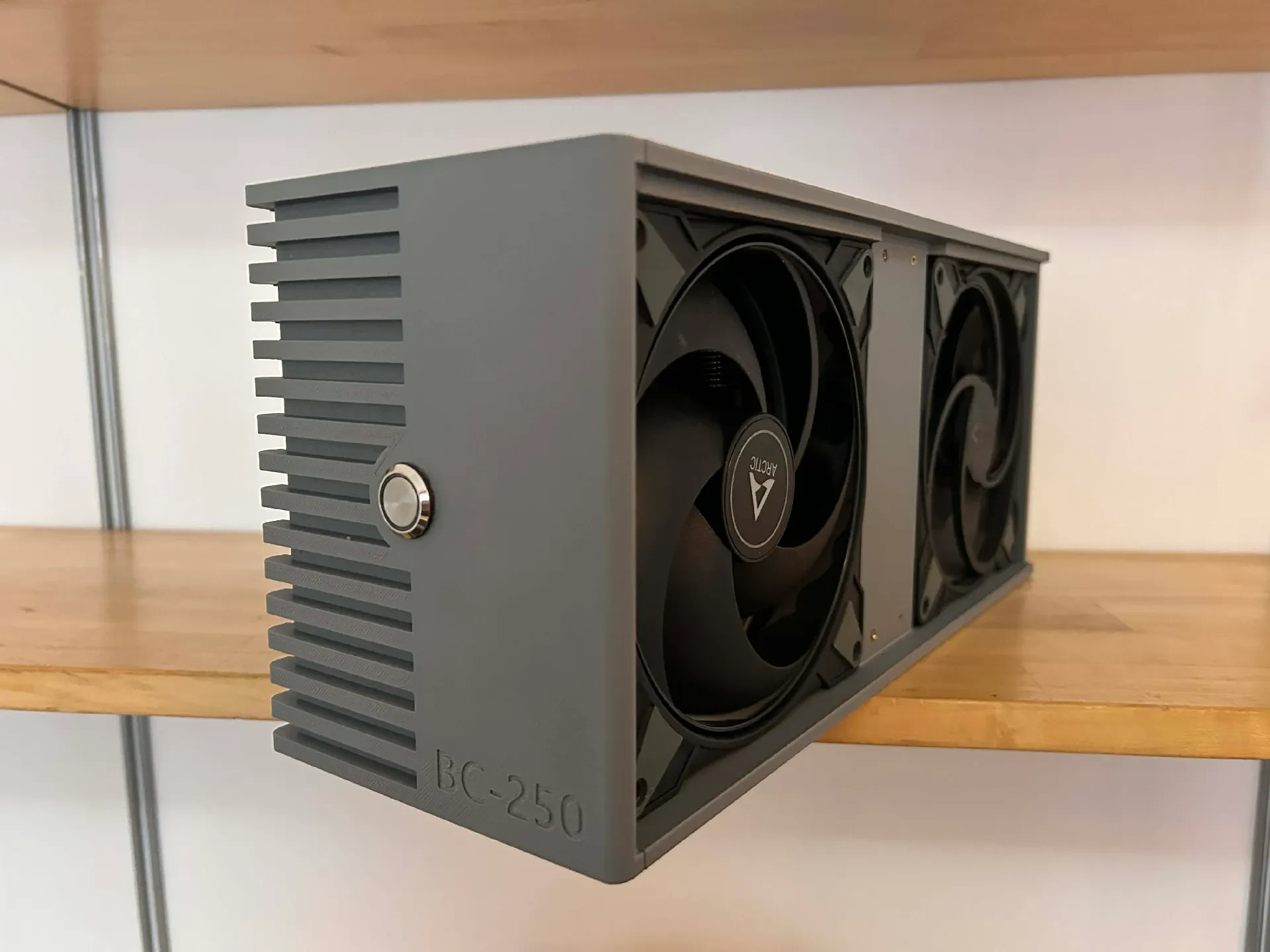

Если вы используете пер��днюю кнопку, установите ее в [BC-250_Front_plate] сейчас.
Склейте [BC-250_Front_plate] и [BC-250_Main_body] вместе.
Установите вставки M4 в заднюю часть [BC-250_Back_body].
Склейте переднюю и заднюю части вместе. Дайте ему полностью высохнуть!
Шаг 4: Окончательная сборка

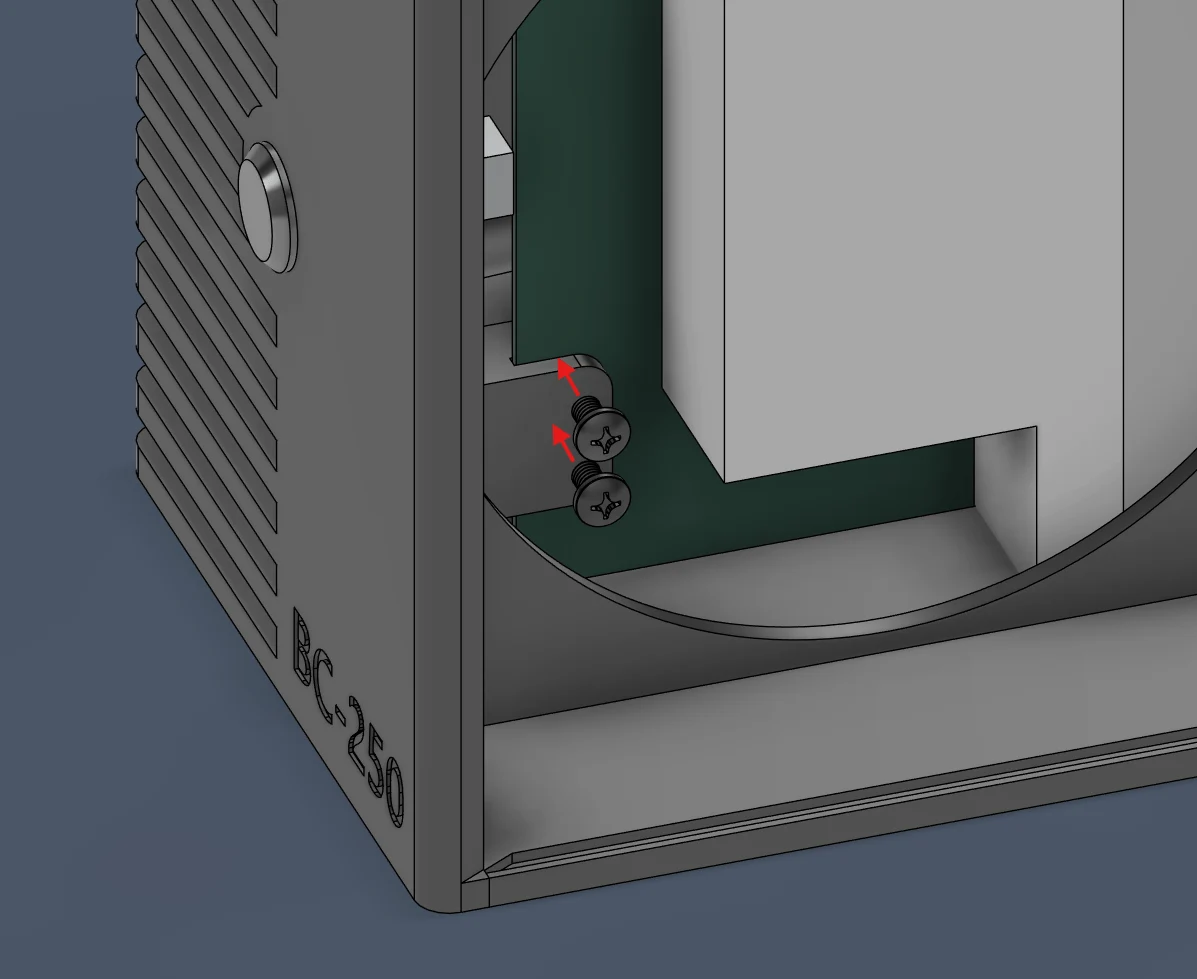

Когда клей высохнет, вставьте плату BC-250 (с уже прикрепленными блоком питания и зажимом) в к��рпус сзади. ПРИМЕЧАНИЕ. Для лучшего охлаждения лучше всего снять верхние части радиатора.
Прикрепите карту к корпусу с помощью стопорного зажима и длинных винтов M4, которые вы установили на шаге 1.
Установите вставку M4 на хвостовую часть [BC-250_Back_plate].

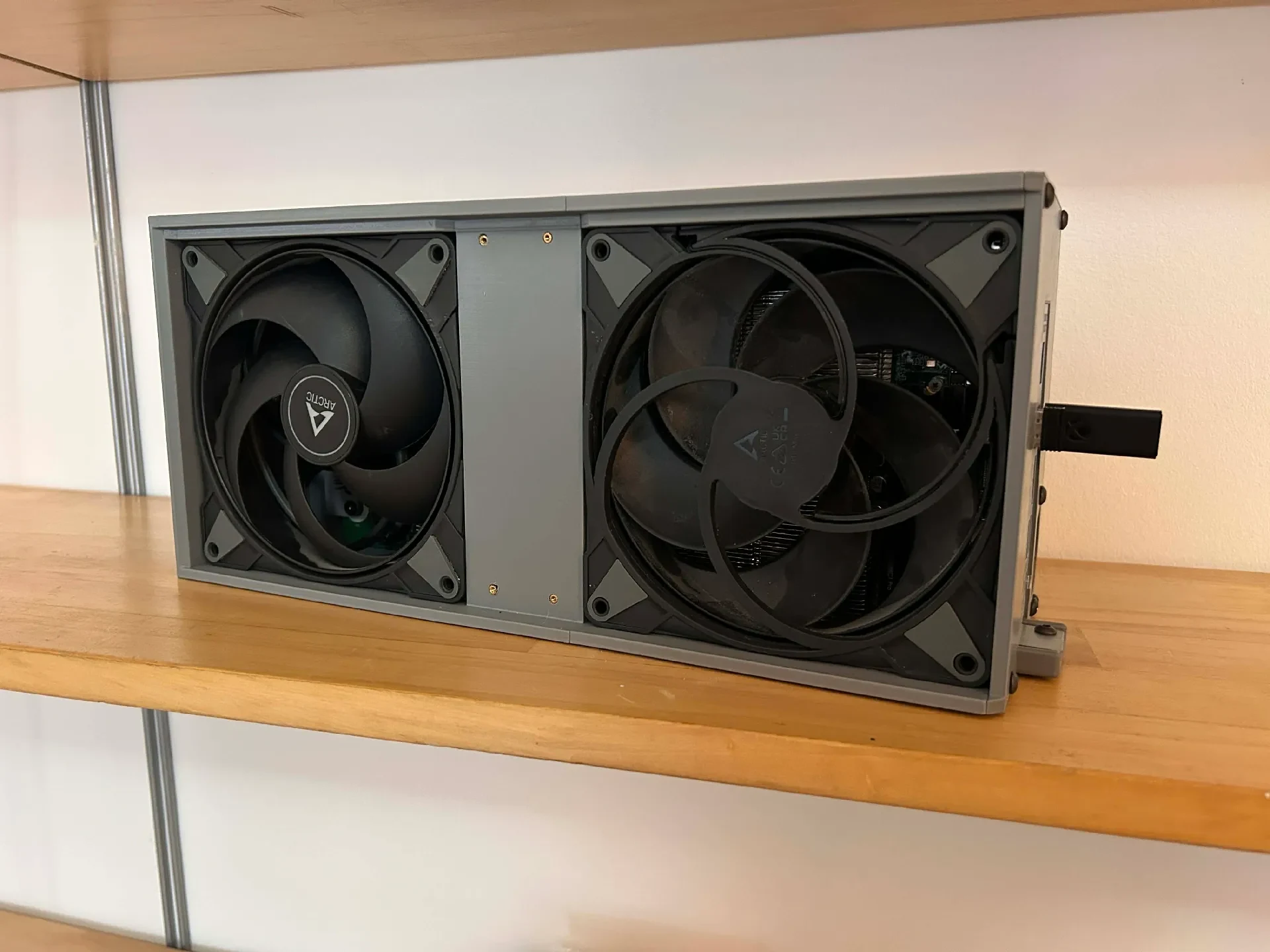

Установите два 140-мм вентилятора.
Передний вентилятор: Приточный (обдув).
Задний вентилятор: Вытяжной (выдув).

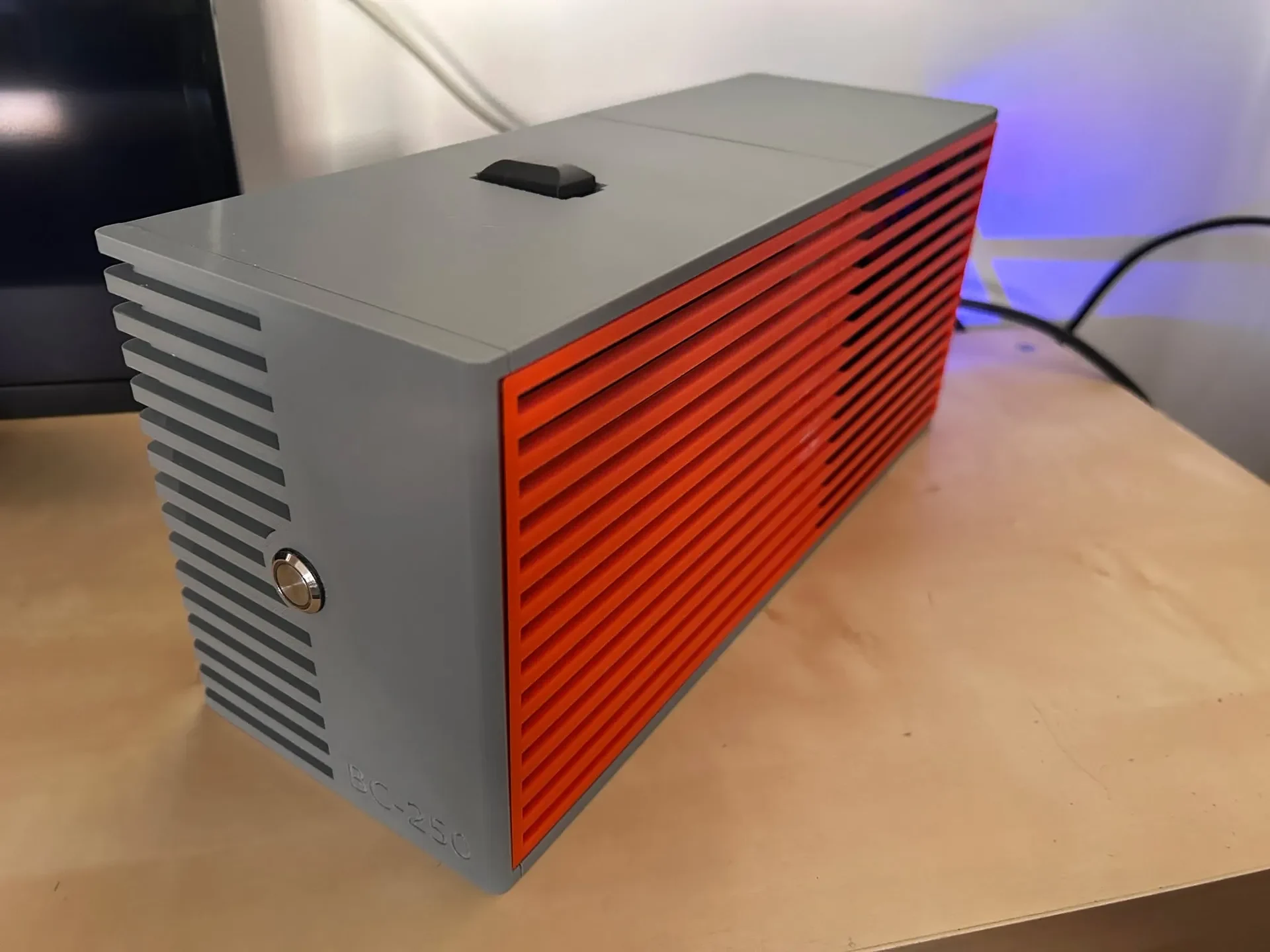

Приклейте [BC-250_sidepanel_front] к [BC-250_sidepanel_back]. Вставьте эти собранные панели в пазы корпуса.
Наденьте [BC-250_Back_plate] и прикрутите его к корпусу с помощью 4 винтов M4. Это зафиксирует боковые панели на месте.

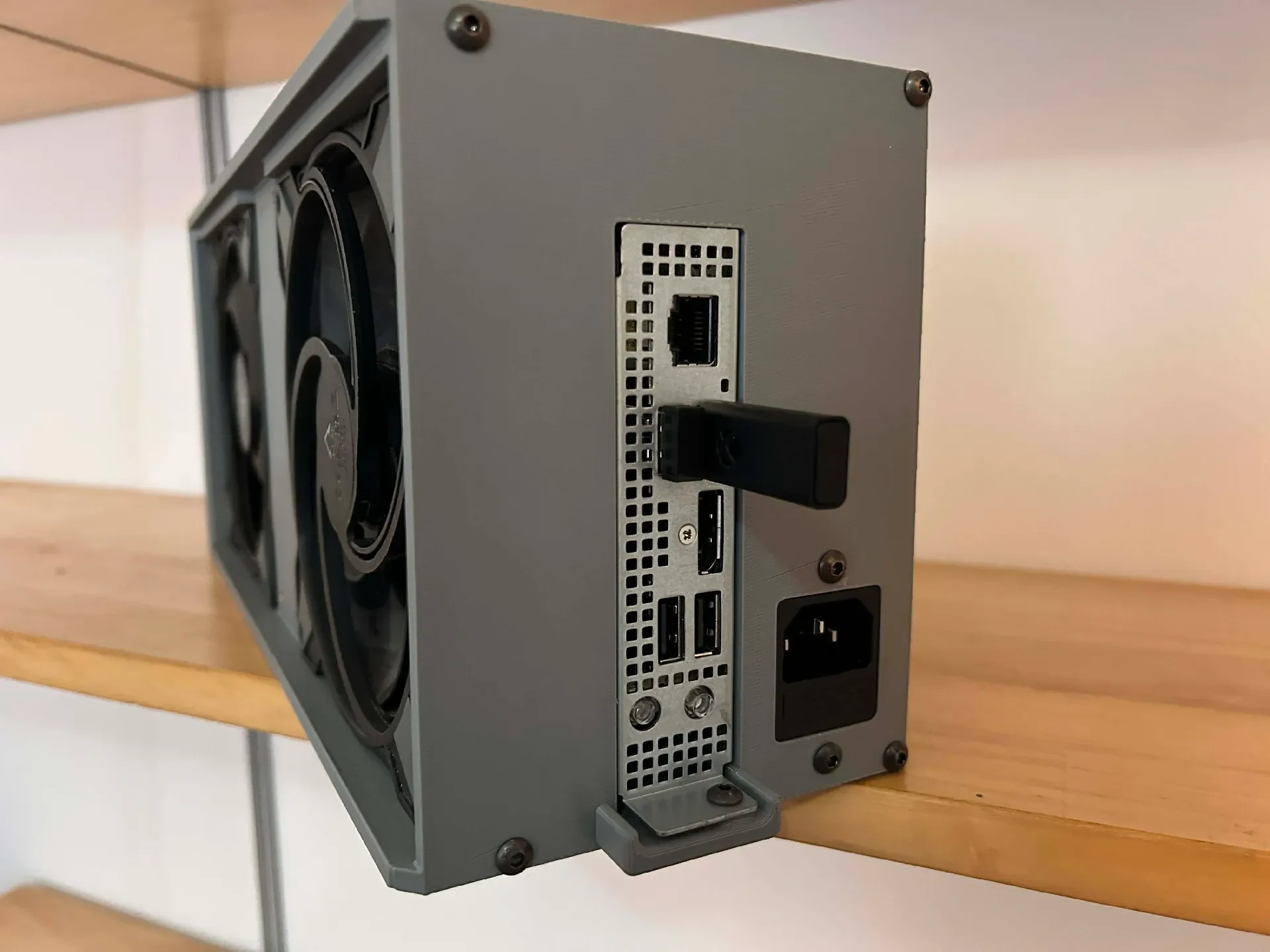

Закрепите кронштейн ввода-вывода на задней панели одним винтом M4.
Советы по сборке и прокладка кабелей
Проверьте, прежде чем клеить! Мои инструкции по сборке, приведенные выше, предназначены только для изготовления пластикового корпуса. Прежде чем склеивать основные части корпуса (и обязательно перед тем, как закрыть корпус), соедините все свободно и проверьте, загружается ли система и вращаются ли вентиляторы. Гораздо сложнее исправить ошибку пайки, когда корпус заклеен!
Прокладка кабелей внутри корпуса Там тесно, поэтому тщательно планируйте прокладку. Вам необходимо управлять:
8-контактный разъем питания для BC-250 (плюс любые адаптеры/удлинители).
Провода переменного тока, идущие сзади (розетка m
