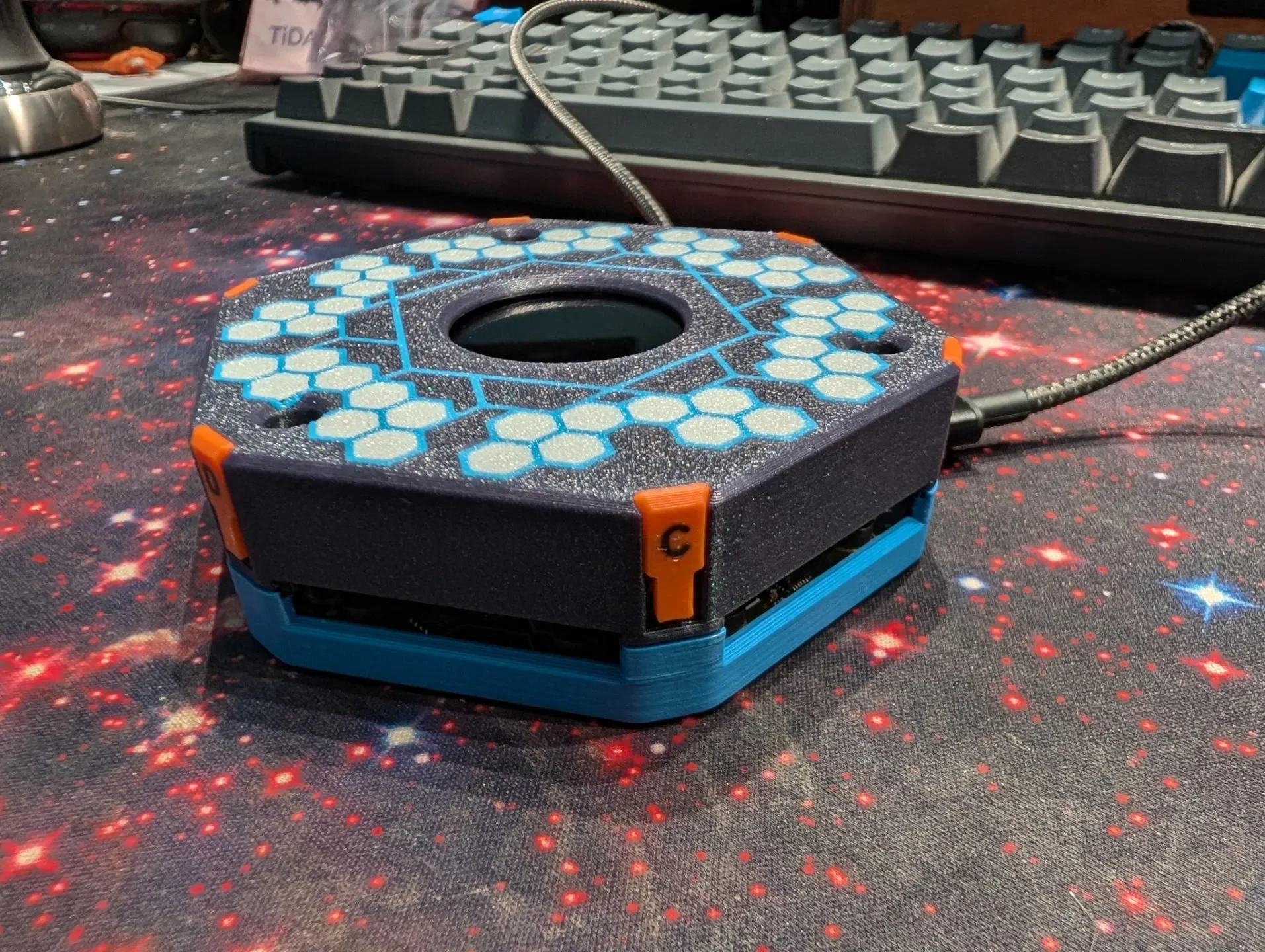

Чехол для значка EMF Tildagon (значок EMF 2024)

Потеряли светодиод? Сломалась кнопка? Я, конечно, сделал! Защитите эти драгоценные диоды и кнопки с помощью этого чехла для вашего значка.

Особенности:

Закрытые спереди и сзади для предотвращения повреждений.

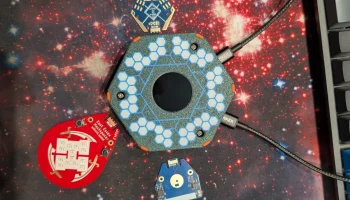

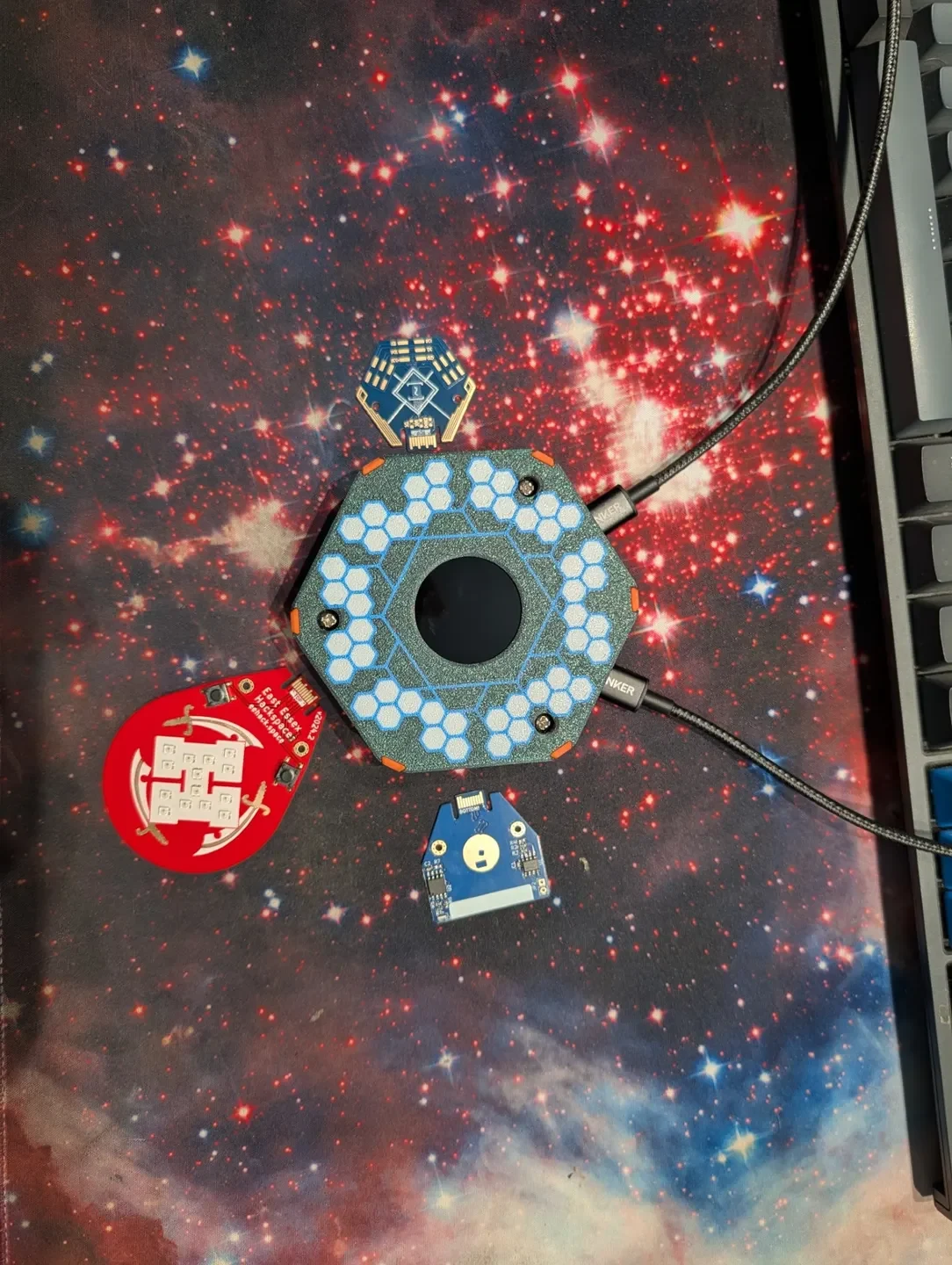

Все порты расширения полностью доступны. Поддерживает БОЛЬШИНСТВО модулей расширения.

Гораздо проще нажимать и полностью защитить основные кнопки.

Сменные накладки на кнопки. Создайте свой собственный, добавьте контрастные цвета без необходимости использования нескольких материалов. Печатает в оптимальной ориентации для обеспечения прочности и гибкости. Легко заменить, если сломался. Полностью откажитесь от них, если у вас мизинцы и вы любите сложные задачи.

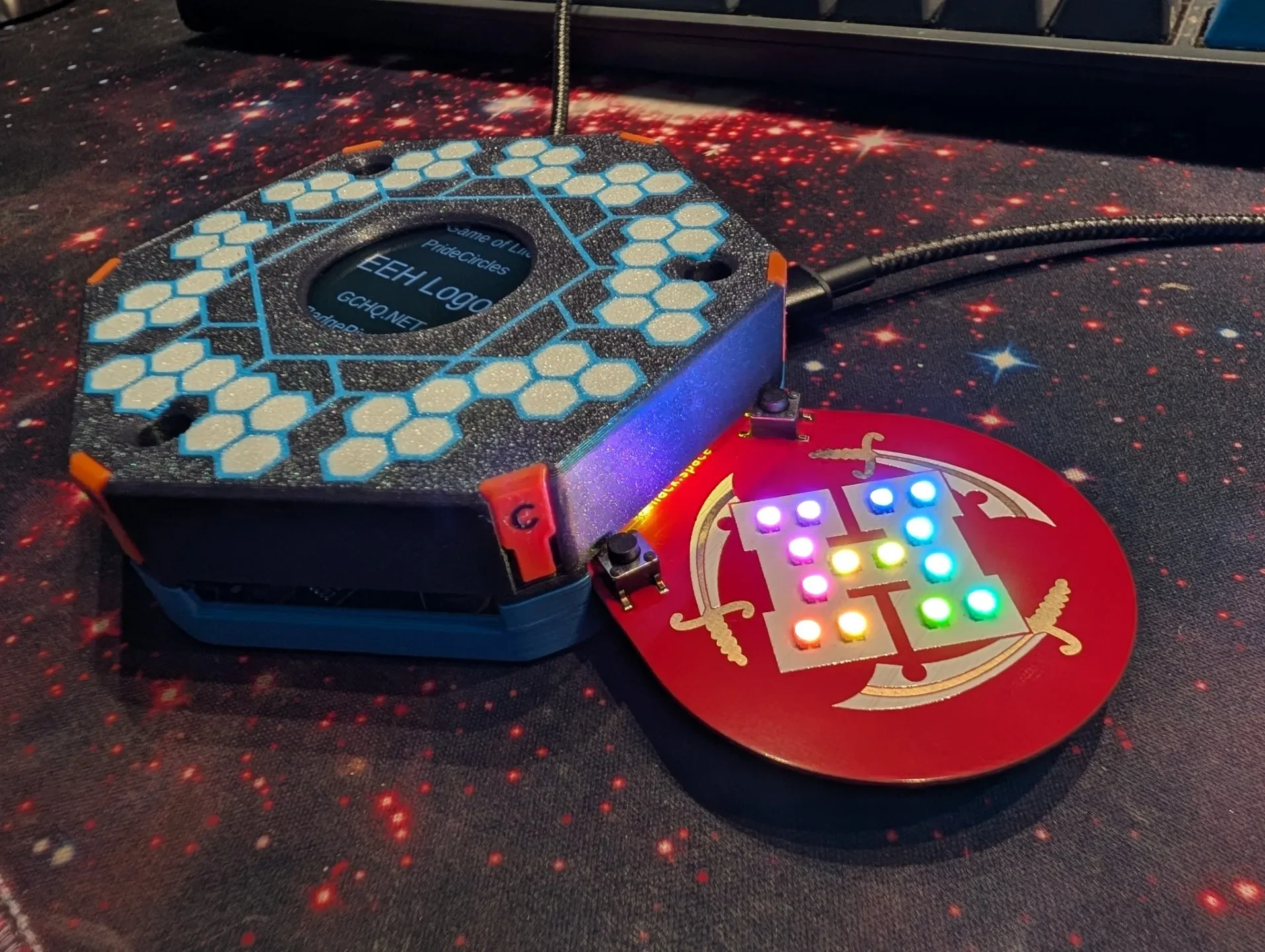

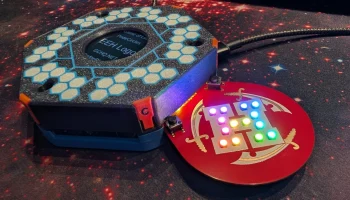

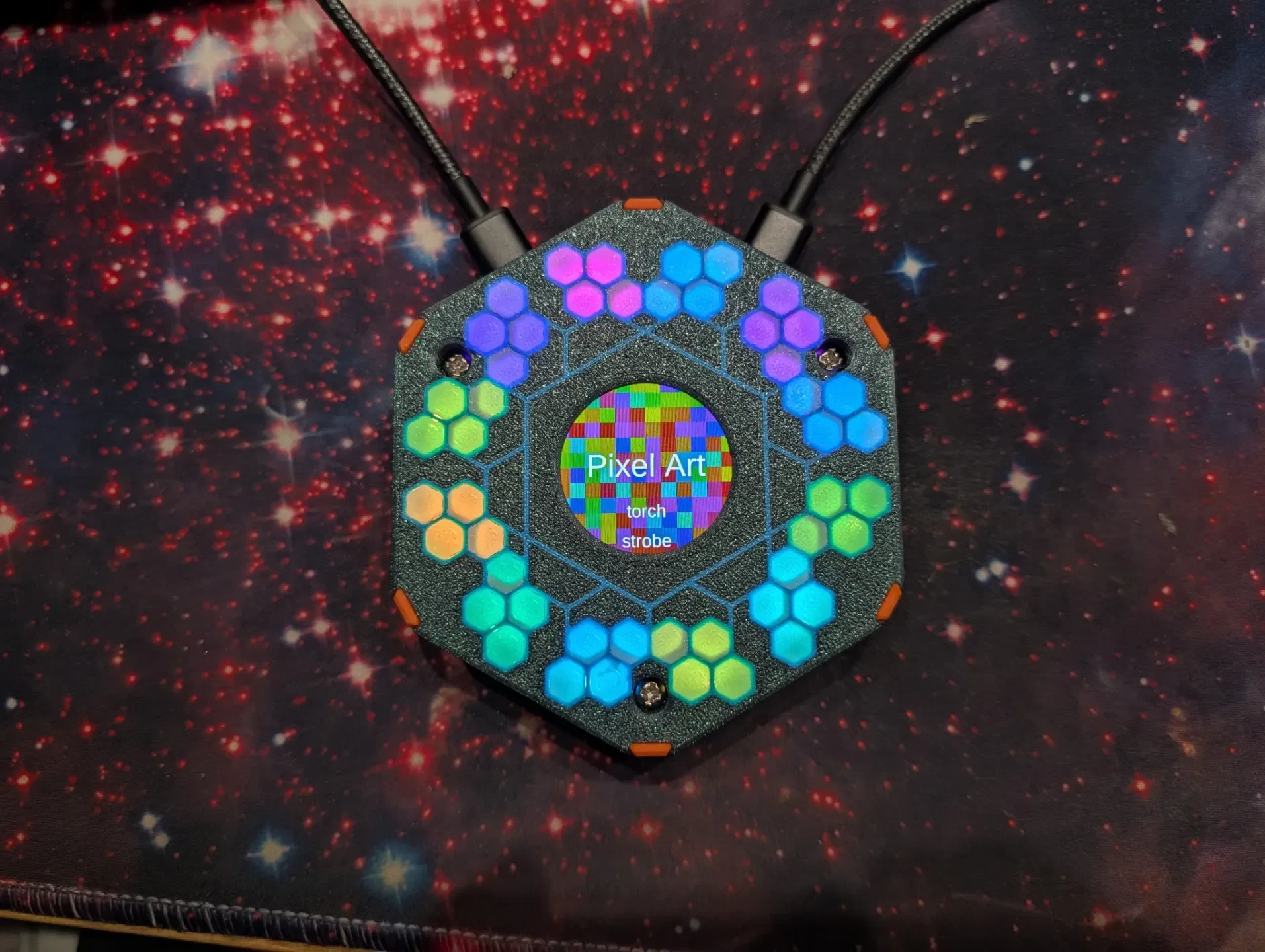

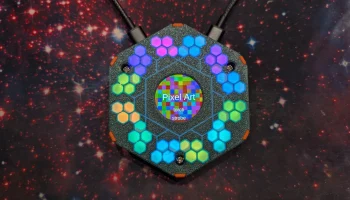

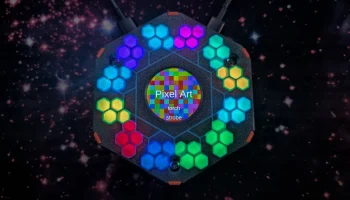

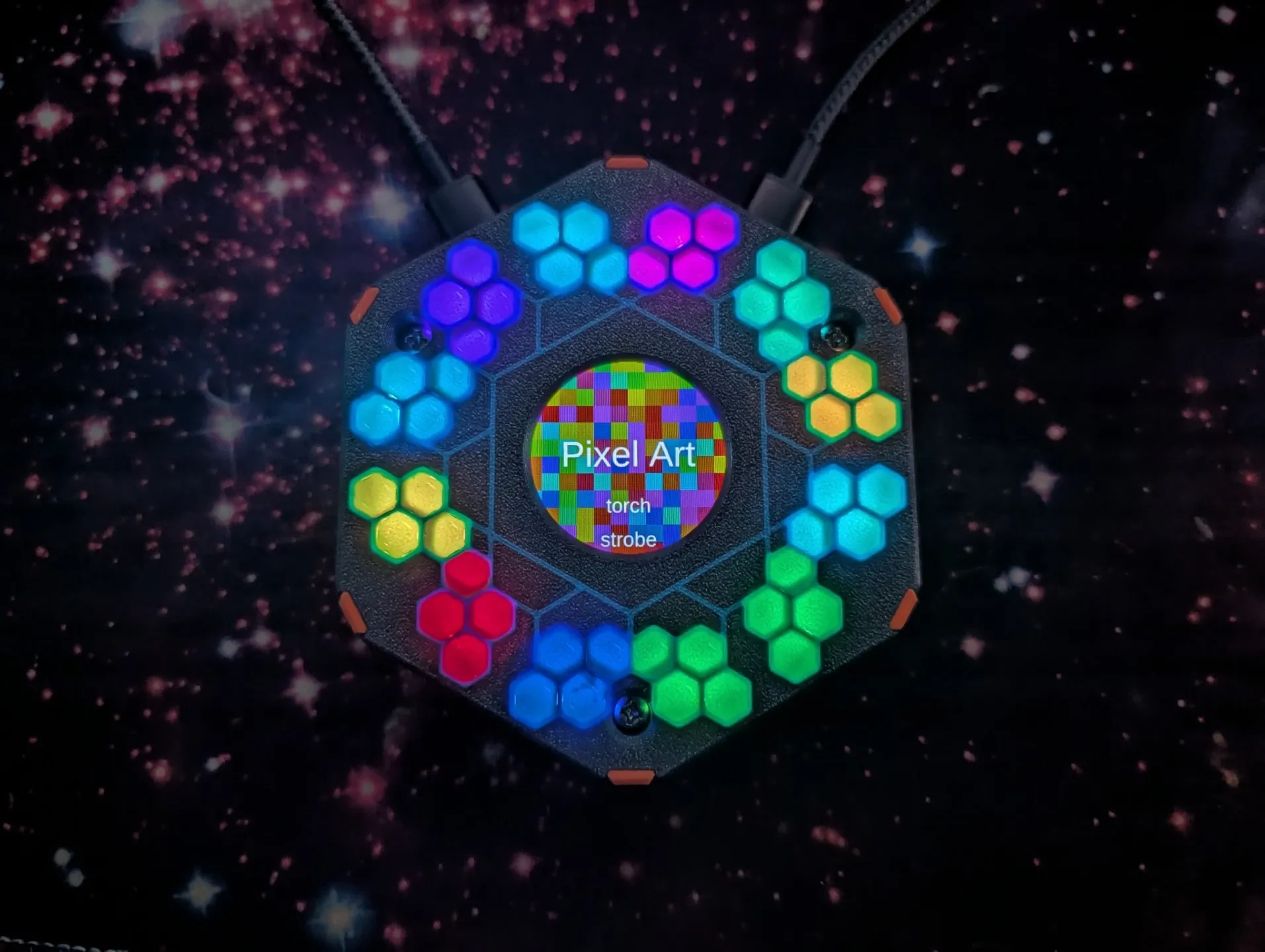

Встроенный рассеиватель (для нескольких материалов) или отверстия (для одного материала), позволяющие светить передним светодиодам.

Поддержка экрана для предотвращения повреждений.

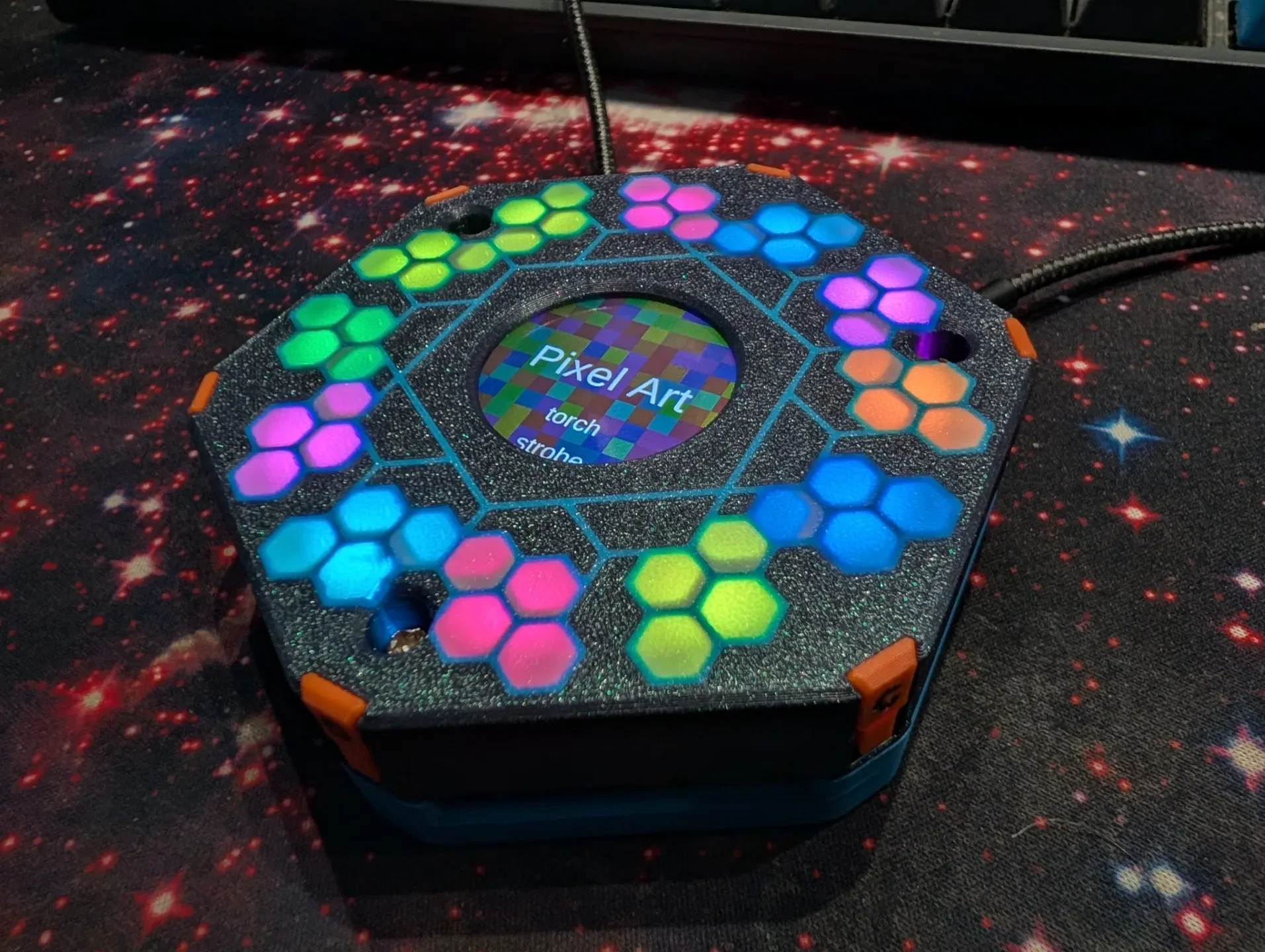

Задняя крышка совершенно необязательна.

БОЛЬШЕ ШЕСТИУГОЛЬНИКОВ, конечно, они просто декоративные, но чем больше шестиугольников, тем лучше, не так ли?

Необходимое оборудование:

3 винта M3 6 мм для передней крышки. Я не могу вспомнить, были ли они вообще со значком. 5 мм тоже должно подойти.

3 винта M3 4 мм для задней крышки. Плоская голова в идеале.

Распечатать примечания:

Все на 100% пригодно для печати без поддержек.

Тесты напечатаны на принтере Bambu Lab P1S с соплом 0,4 мм.

Нарезано с использованием оптимальных настроек 0,16 мм.

Настенный генератор Арахны

Отлично печатает PLA. PETG также должен работать хорошо, хотя это не проверялось.

Вставки для пуговиц хорошо работают с PLA, несмотря на необходимость изгиба. Они также хорошо работают с PETG, и это, вероятно, лучший материал для работы.

Шестиугольники диффузора хорошо работают с концентрическим рисунком верхней поверхности. Я также попробовал установить нижний рисунок на концентрический, но все диффузоры выскочили. Они кажутся намного лучше склеенными, если рисунок нижней поверхн��сти оставить монотонным.

Инструкции по сборке:

Распечатайте верхнюю часть корпуса, подставку для экрана и набор вставок для кнопок.

Вставьте вставки для пуговиц в пазы в каждом углу узким концом вперед (вниз).

Вдвиньте опору экрана под экран самой большой стороной вниз к печатной плате (см. фото), пока маленькая сторона не совместится с дисплеем.

Выровняйте корпус, убедившись, что вырез в светозащитных перегородках совмещен со штырями на дисплее, а отверстия в печатной плате и в стойках ниже.

Прикрепите корпус к бейджу с помощью винтов M3 диаметром 6 мм.

Необязательно:

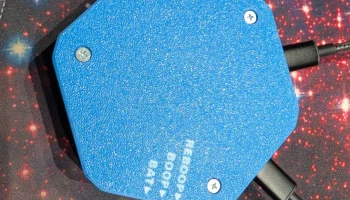

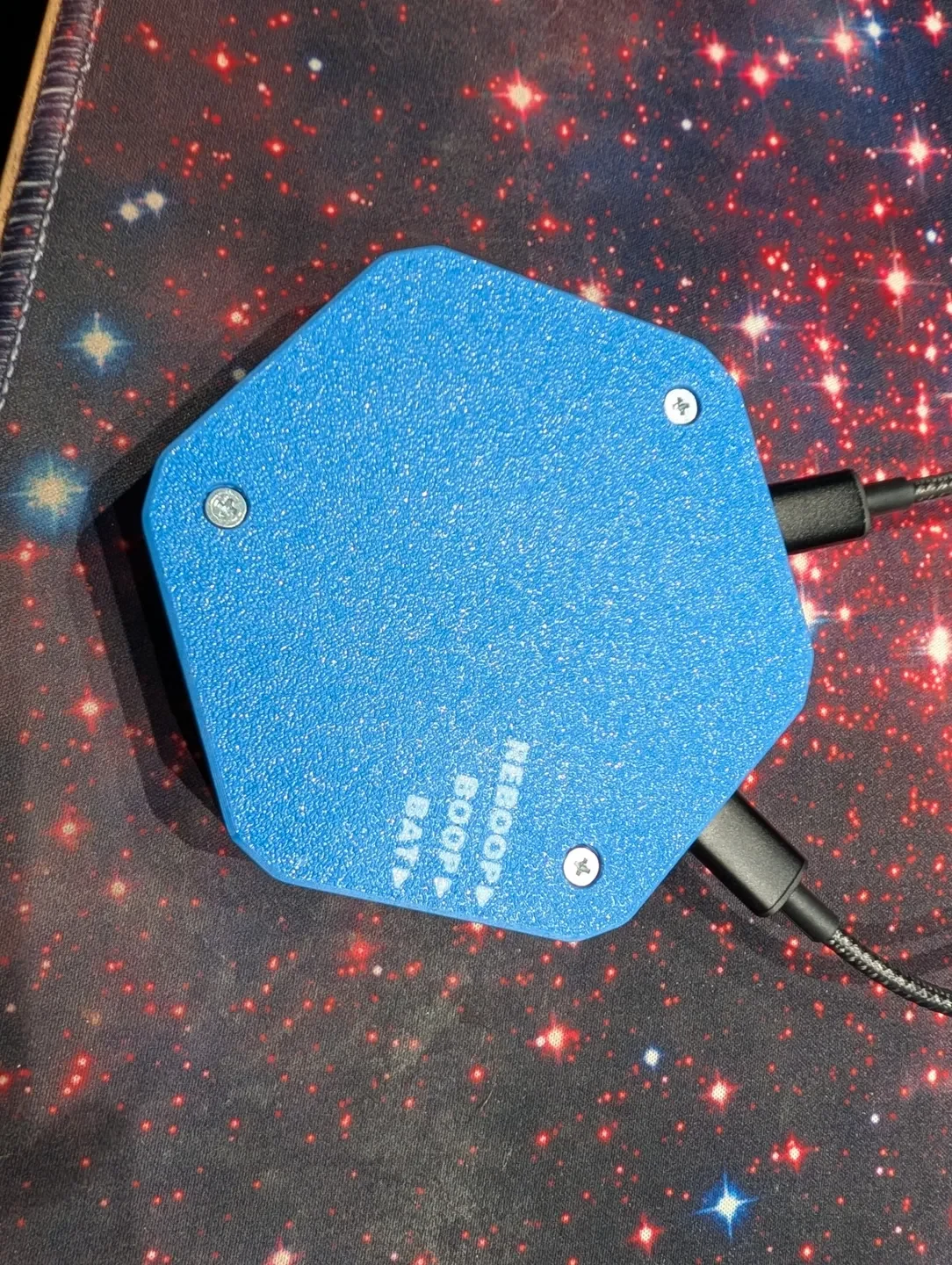

Распечатать нижнюю часть корпуса

Совместите порты USB с вырезами на корпусе. Кнопки ребупа также должны совпадать со своим вырезом.

Прикрепите к нижней части с помощью 4 мм M3. винты.
