Защитный чехол Einscan Rigil (можно использовать во врем...
Обновленная версия: По некоторым просьбам я добавил монтажную петлю для ремешков и ремешков

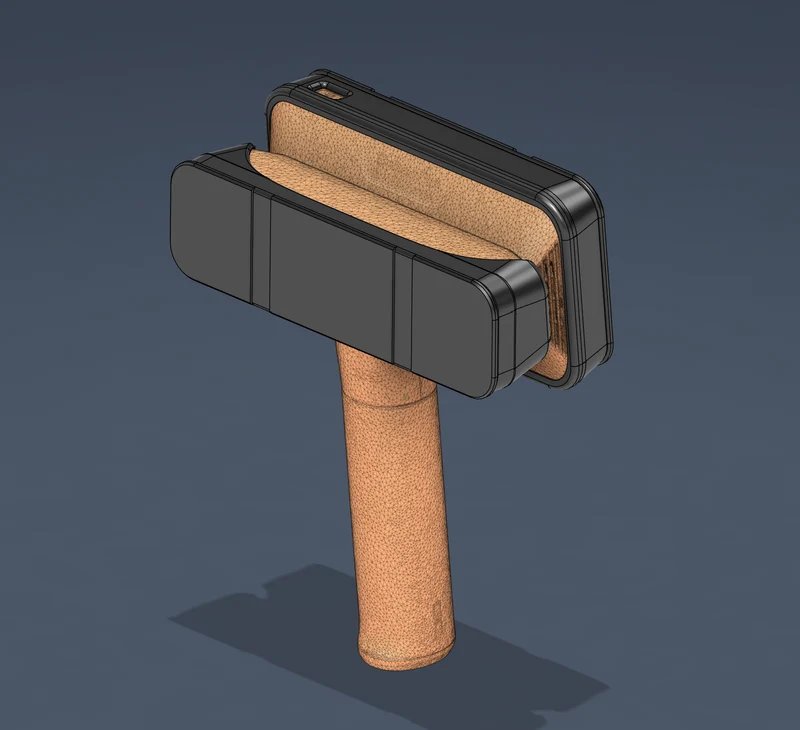

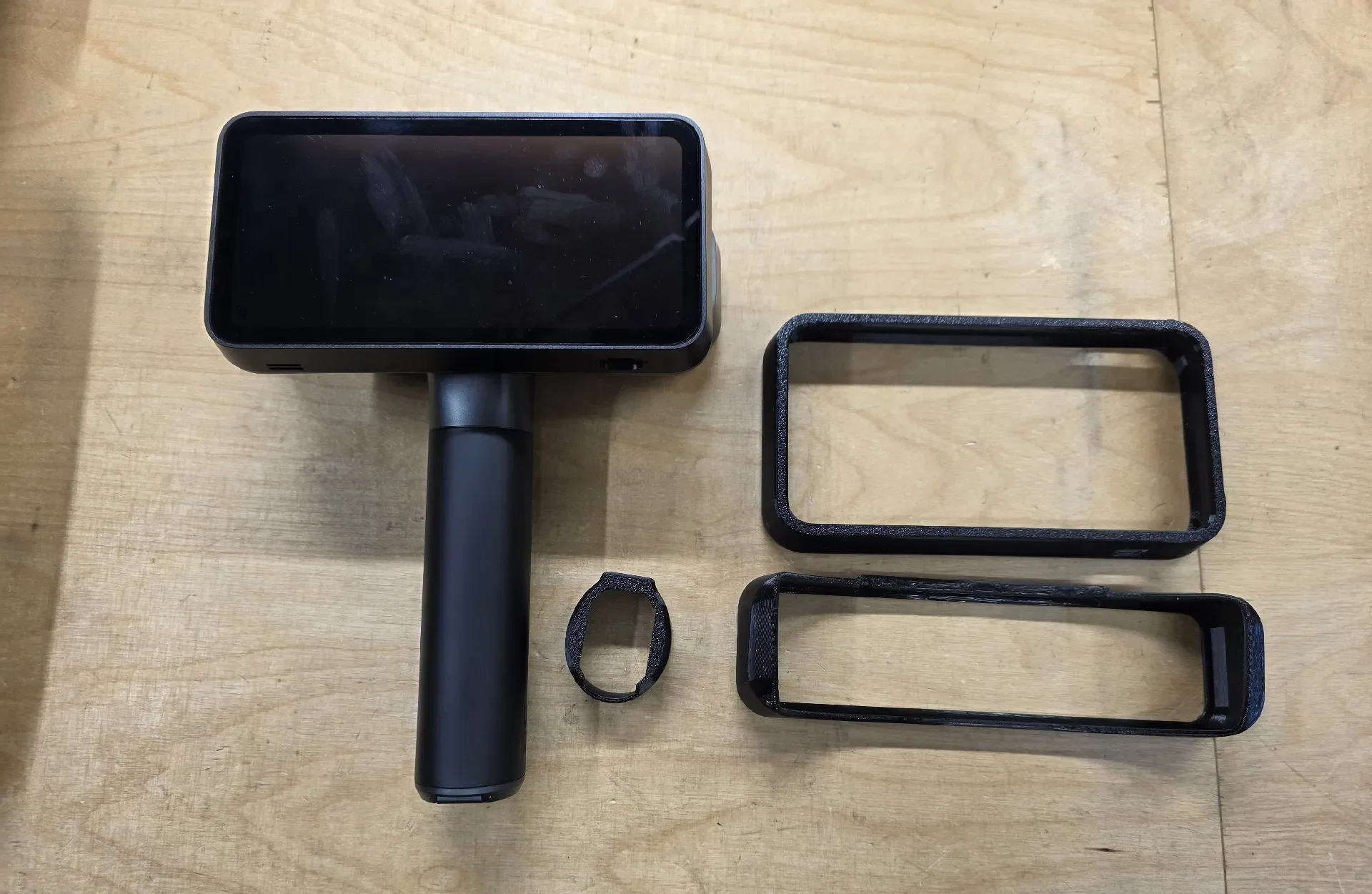

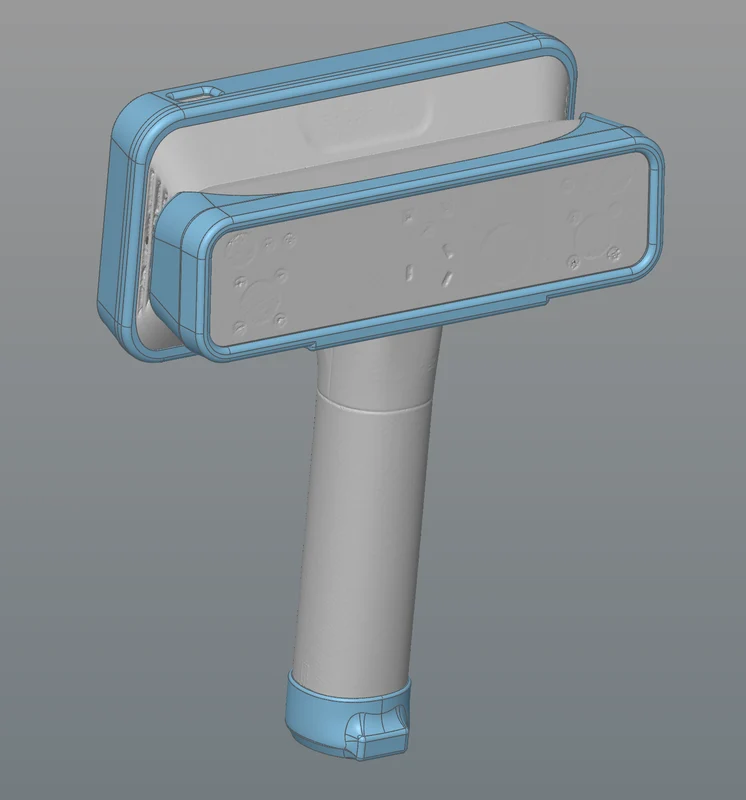

Мне хотелось иметь немного большую защиту для моего Rigil, поэтому я быстро отсканировал его с помощью Rockit в лазерном режиме и приступил к работе в Quicksurface Pro, чтобы спроектировать три части защитного чехла: защиту дисплея, защиту излучателя (части, где находятся камеры и лазеры) и защиту нижней рукоятки, чтобы он не царапался, когда его кладут на стол. Чтобы убедиться, что он все еще (едва) помещается в исходный футляр, я отсканировал футляр в режиме NIR и сориентировал его по скану Rigil в Quicksurface. Если есть интерес к RE и процессу проектирования защитного чехла, я могу создать небольшое пошаговое руководство о том, как я это делал.
95% работ по RE и CAD было вы��олнено в Quicksurface, остальная часть — в Fusion 360, главным образом из-за некоторых ошибок проектирования, исправление которых в Quicksurface заняло бы больше времени. Самое приятное то, что сканер остается полностью функциональным с добавленной защитой: вы по-прежнему можете использовать люк для аккумулятора, и ни дисплей, излучатели, разъемы и кнопки, ни вентиляционные отверстия не закрываются. Кроме того, сканер по-прежнему помещается в оригинальный футляр с добавлением всей защиты (почти, но помещается).

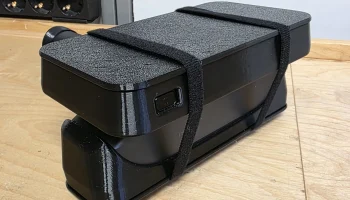

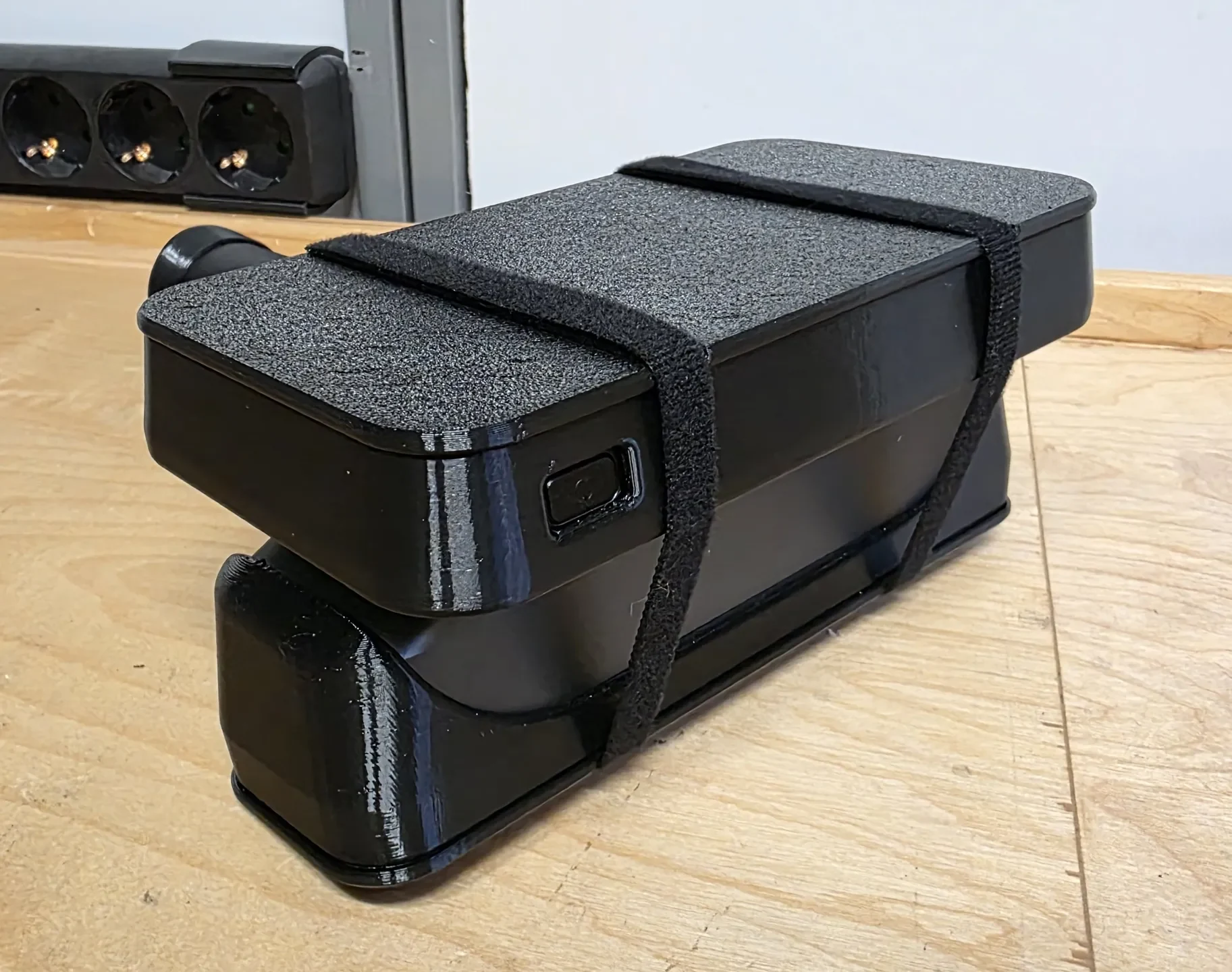

После того, как защита была завершена, мне все еще нужны были защитные чехлы для области дисплея и излучателя, поэтому я спроектировал их с учетом защиты, чтобы они хорошо сидели на месте и могли быть закреплены с помощью 10-миллиметровых липучек при транспортировке сканера без оригинального футляра.
Печать
Распечатайте детали в соответствии с ориентацией из ТПУ (это должен быть ТПУ, поскольку они должны амортизировать и монтироваться, надвигаясь н�� сканер). Я использовал свой A1 Mini с дешевым ТПУ Geetech и двумя стенками, так что вокруг есть заполнение, создающее более амортизирующий эффект.
Обложки можно распечатать из любого материала, мне очень нравится PETG.
Монтаж

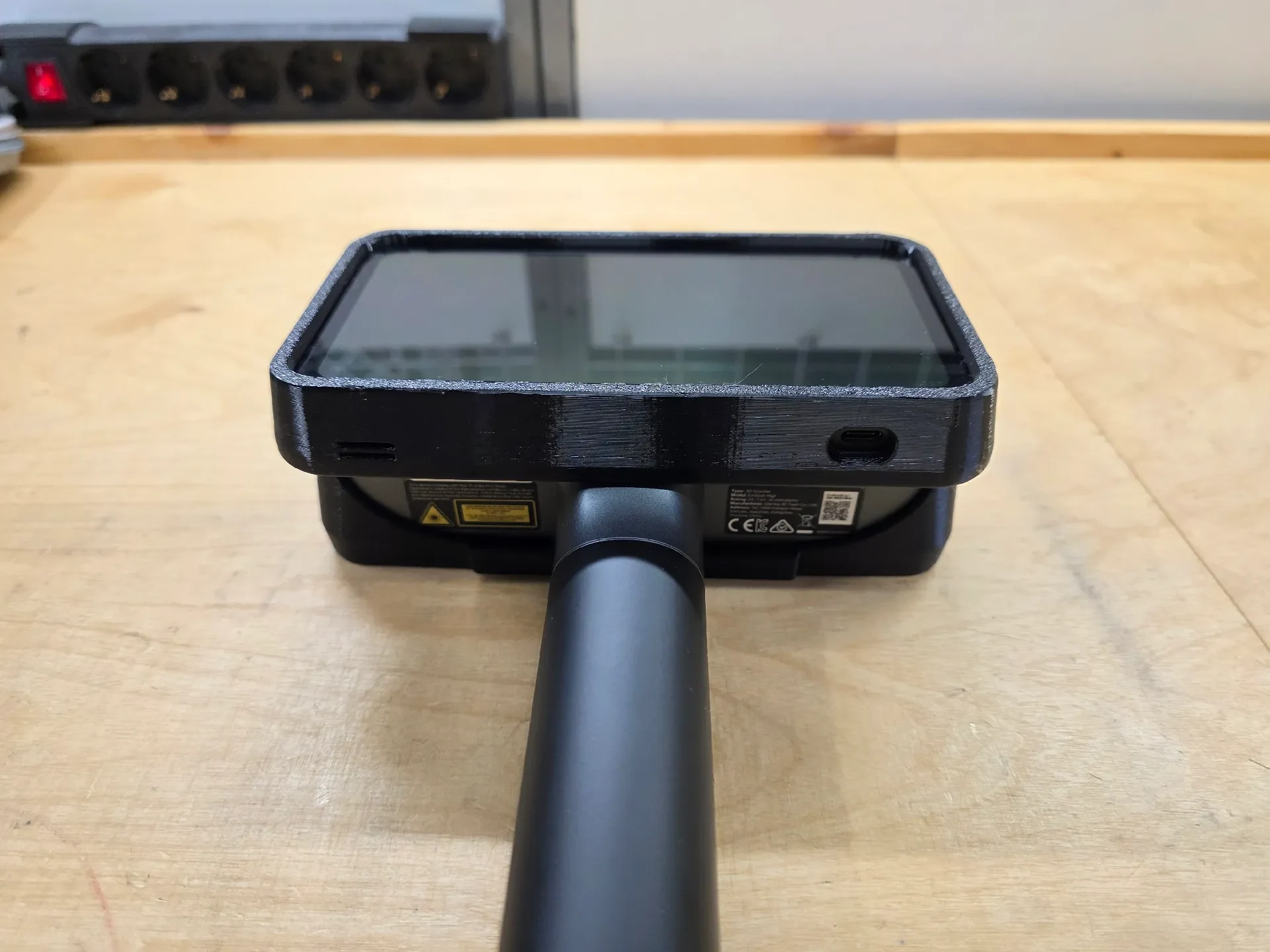

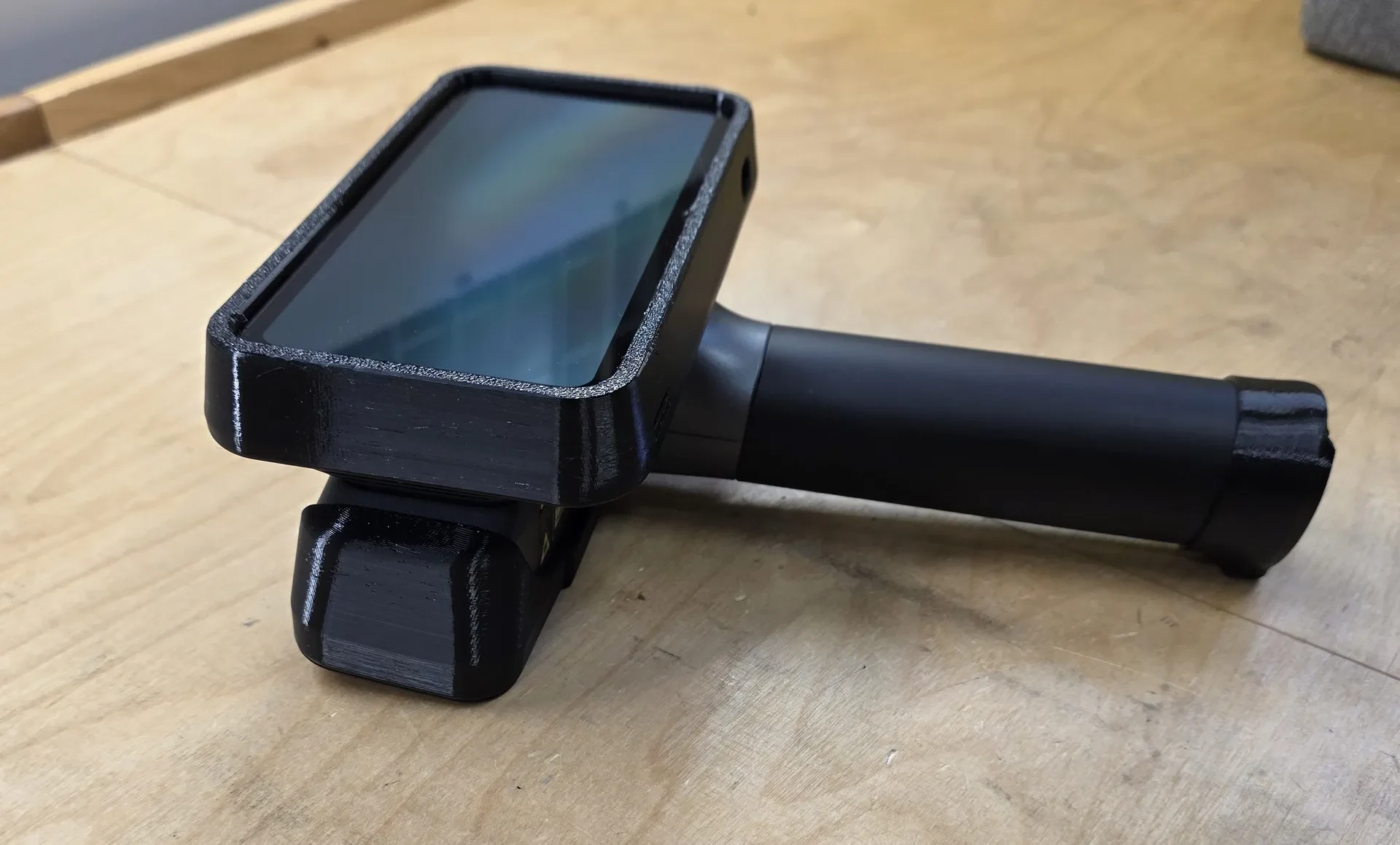

Просто наденьте детали ТПУ на сканер, обратите внимание на ориентацию вырезов для кнопки питания и USB-порта для защиты дисплея, а также на выемку на излучателе, идущую внизу. Возможно, вам придется немного сдвинуть защиту дисплея, чтобы вырезы точно совпали. То же самое можно сказать и о защите ручки.
Если вы хотите, вы можете использовать несколько небольших полосок двусторонней двусторонней ленты (например, используемой при ремонте смартфонов) для дополнительной защиты дисплея и излучателя. Просто разместите их в контактных областях.
