Чехол/коробка для считывателя кодов OBD2 Zurich ZR4s

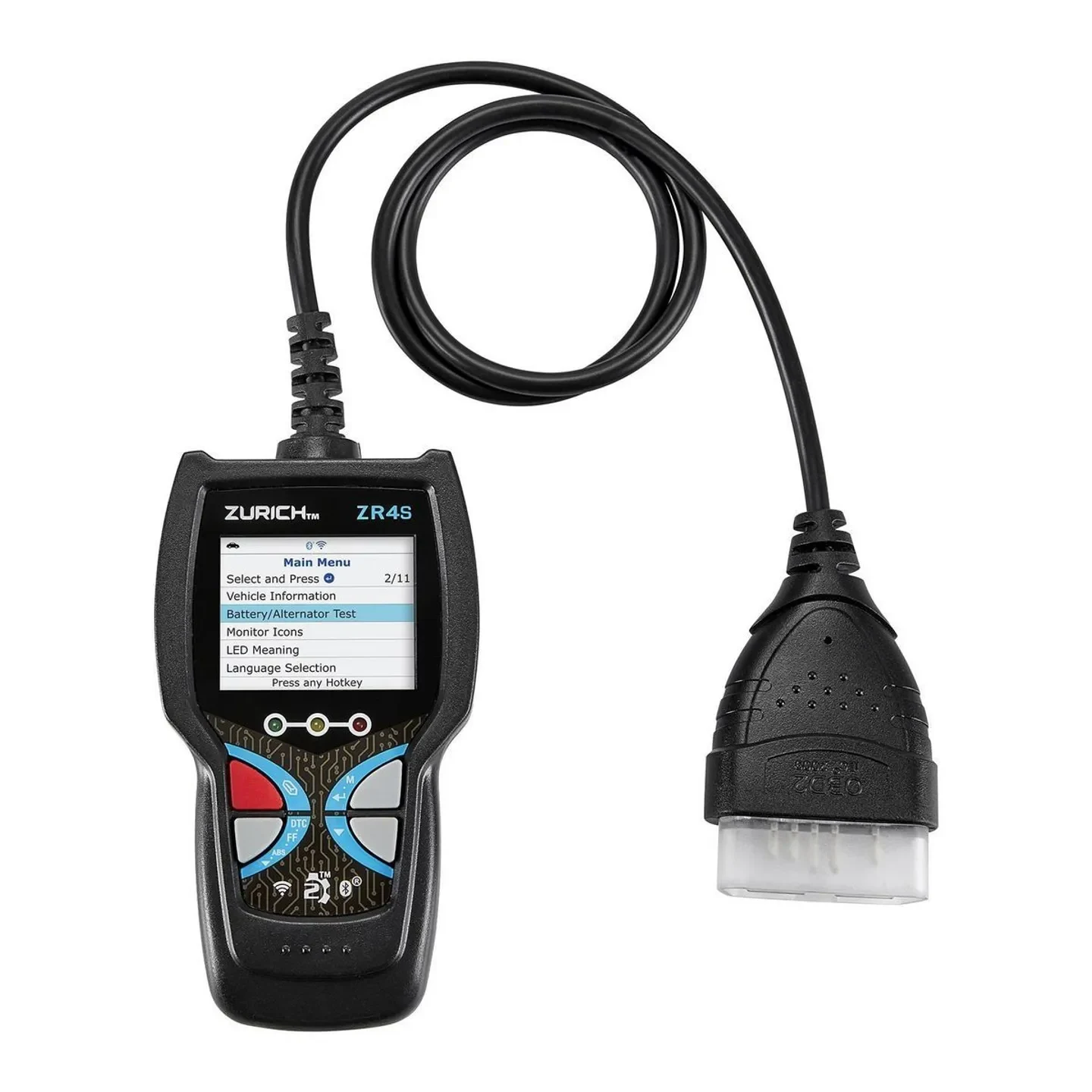

Этот футляр был разработан специально для модели OBD-сканера Zurich ZR4s, но может подойти к другим моделям аналогичного форм-фактора.

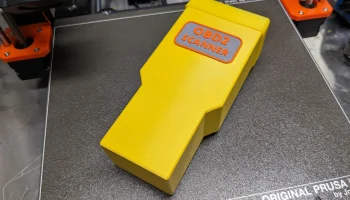

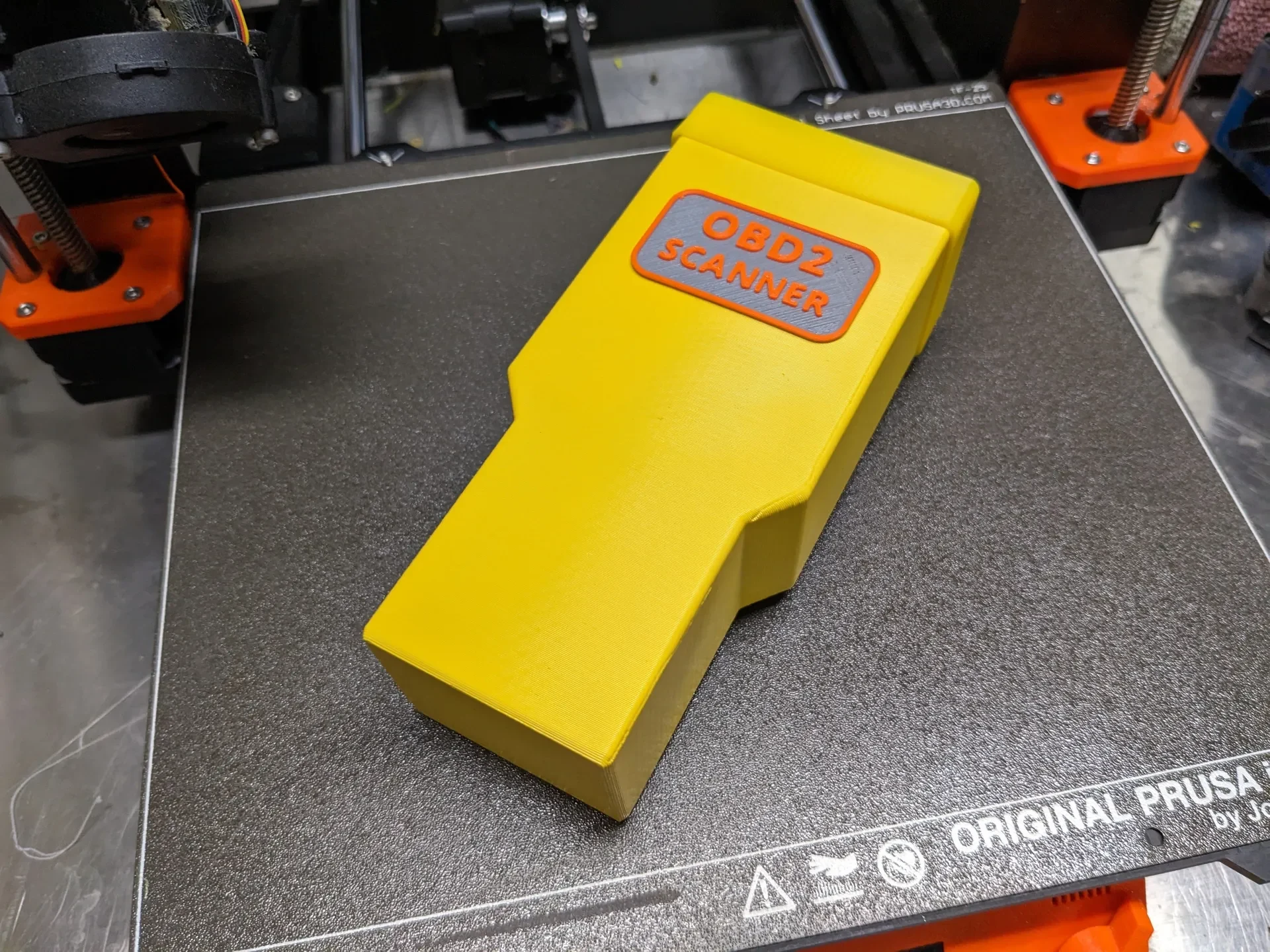

ОБНОВЛЕНИЕ от 7 января 2022 г.: Я добавил отпечаток «этикетки» (см. фотографии) — простое приклеивание этикетки, чтобы идентифицировать содержимое как сканер OBD2.

Сборка и использование

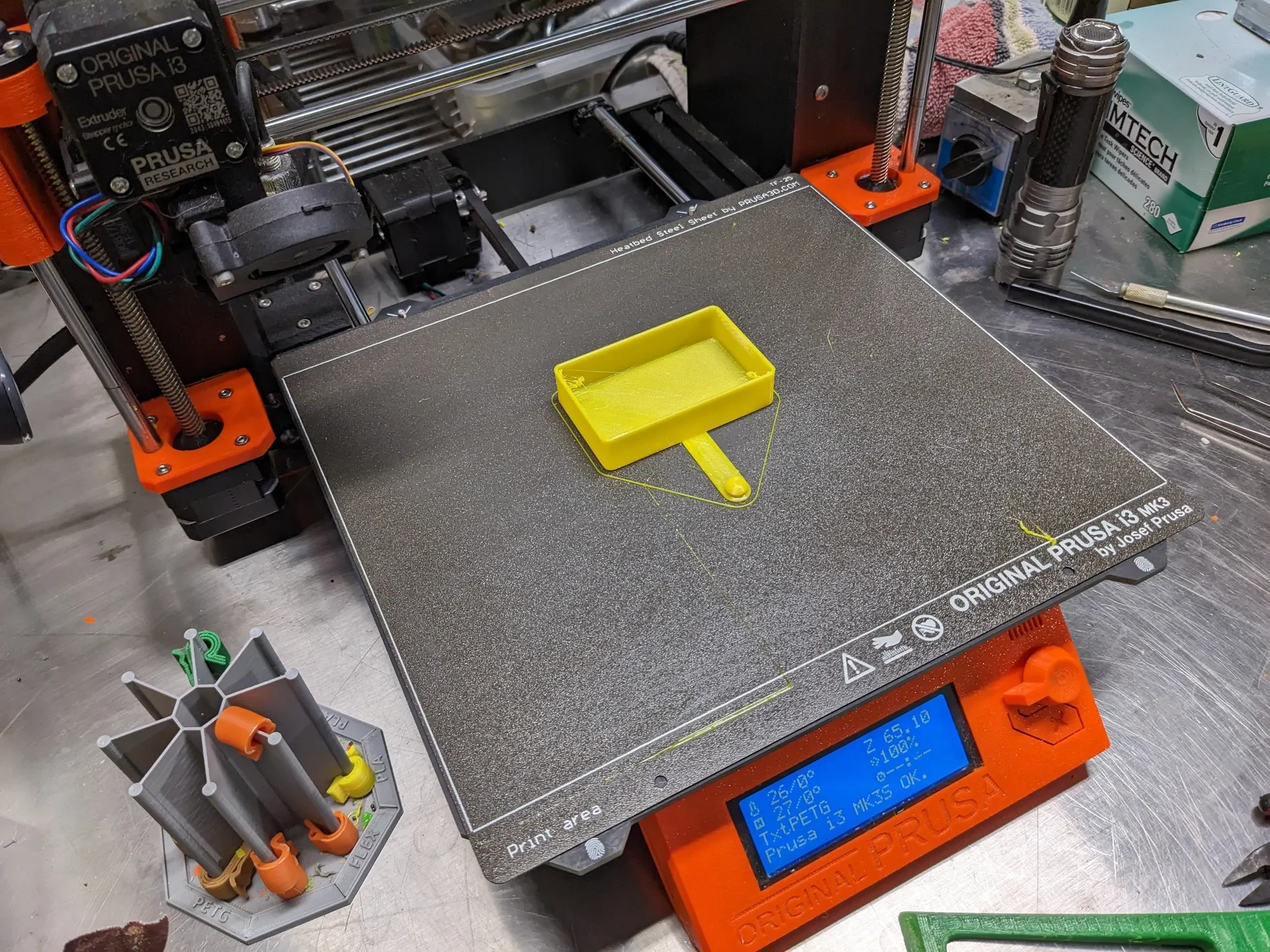

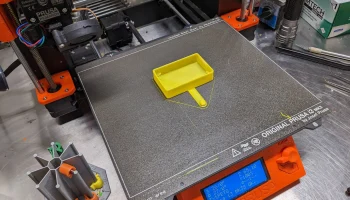

В комплект поставки входит отдельная крышка, предназначенная для печати на гибкой нити. На крышке имеется ремешок с небольшой «кнопкой», которая вставляется в отверстие футляра; это гарантирует, что крышка останется в корпусе и не потеряется. Вставьте кнопку в отверстие корпуса, поддерживая корпус изнутри; кнопка плотно прилегает и остается в отверстии после вставки.

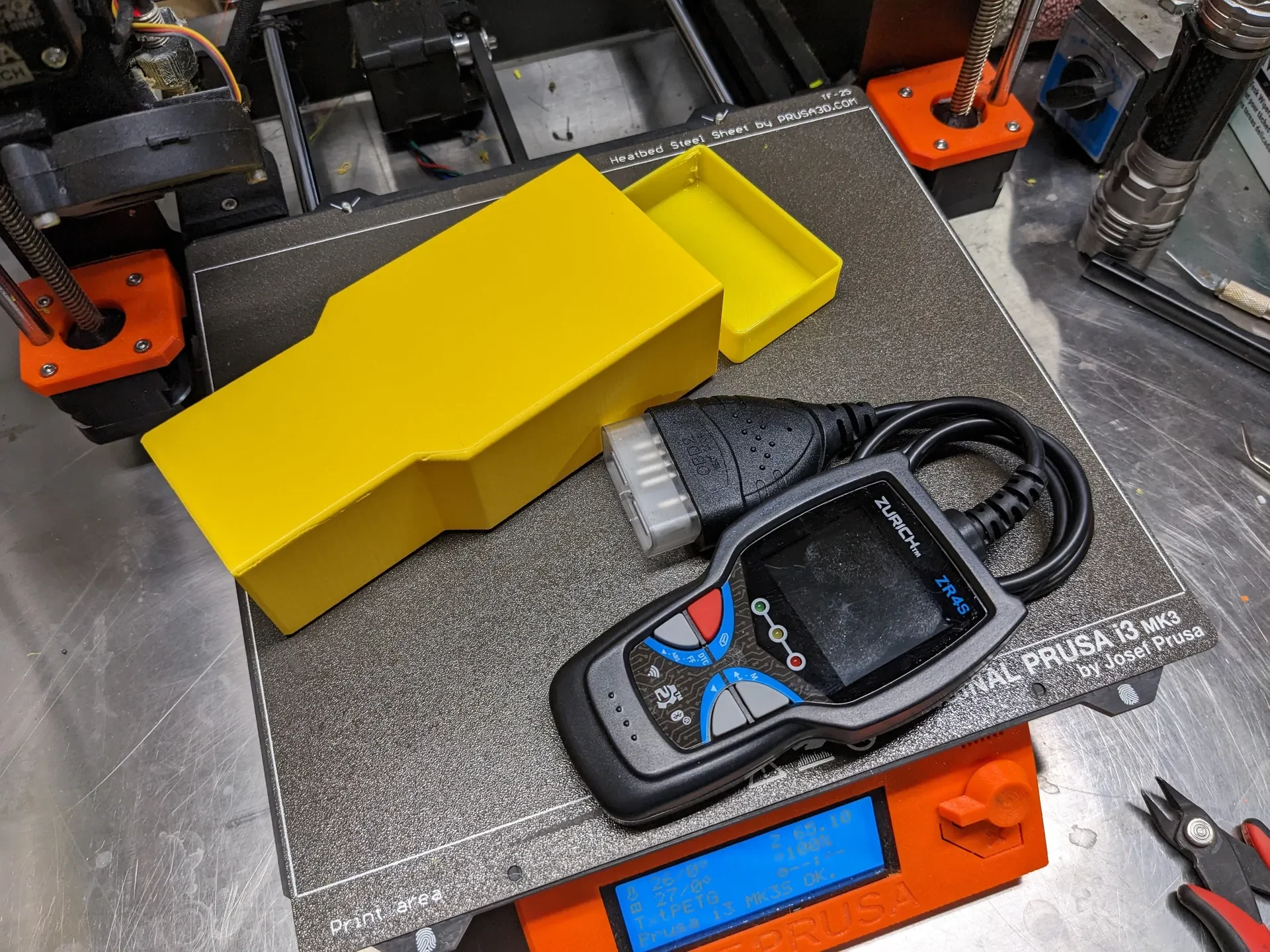

Самый простой способ вставить сканер в корпус — сначала вставить разъем, а затем основной сканер и кабель. Крышка представляет собой простое прилегание к корпусу с помощью трения.

Распечатать инструкции

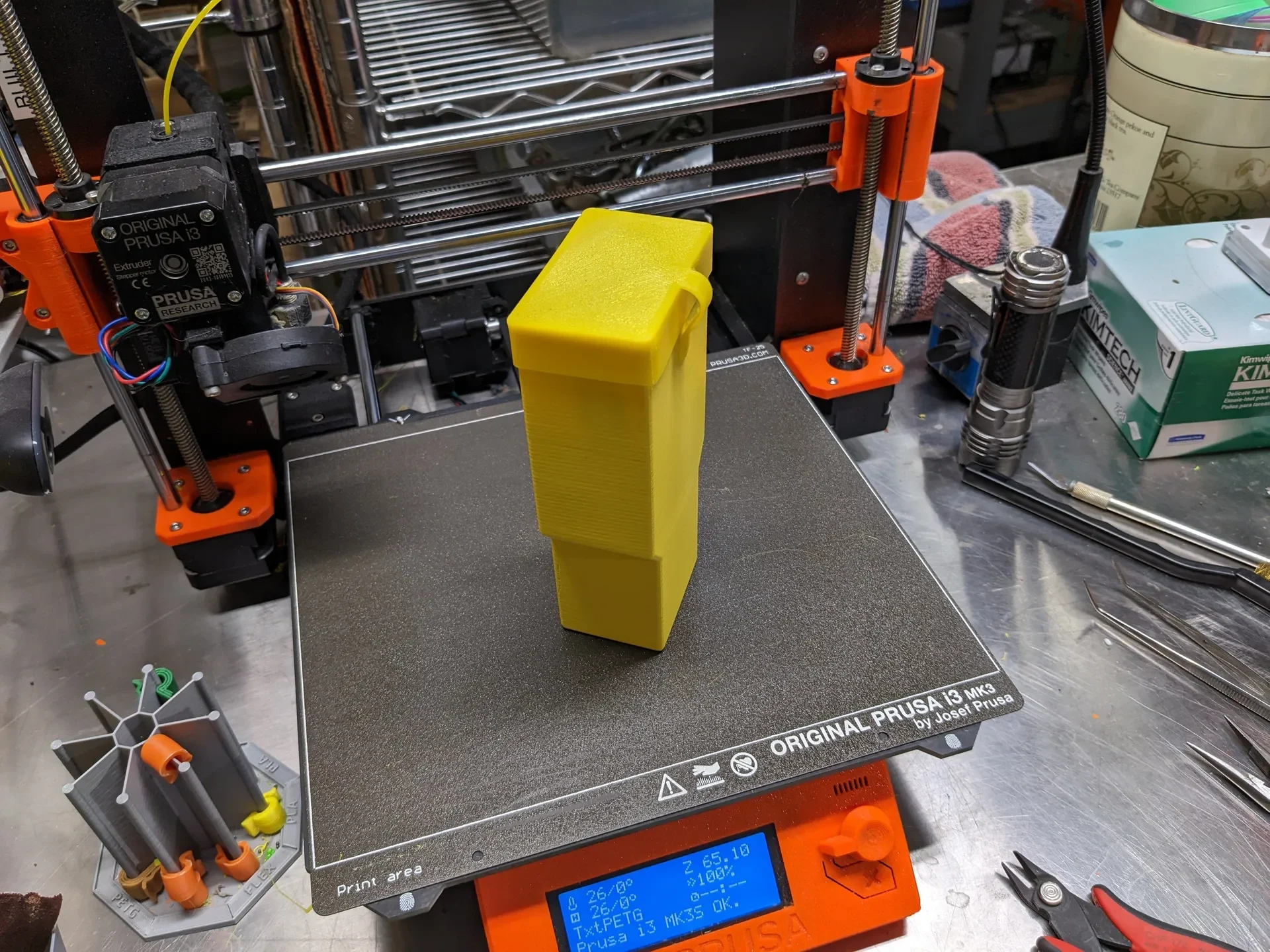

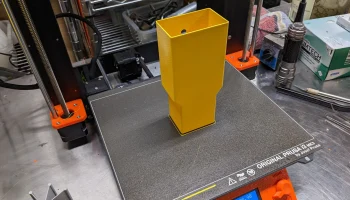

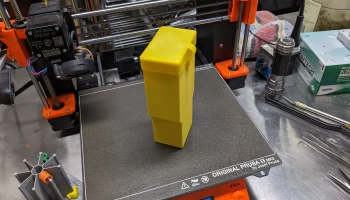

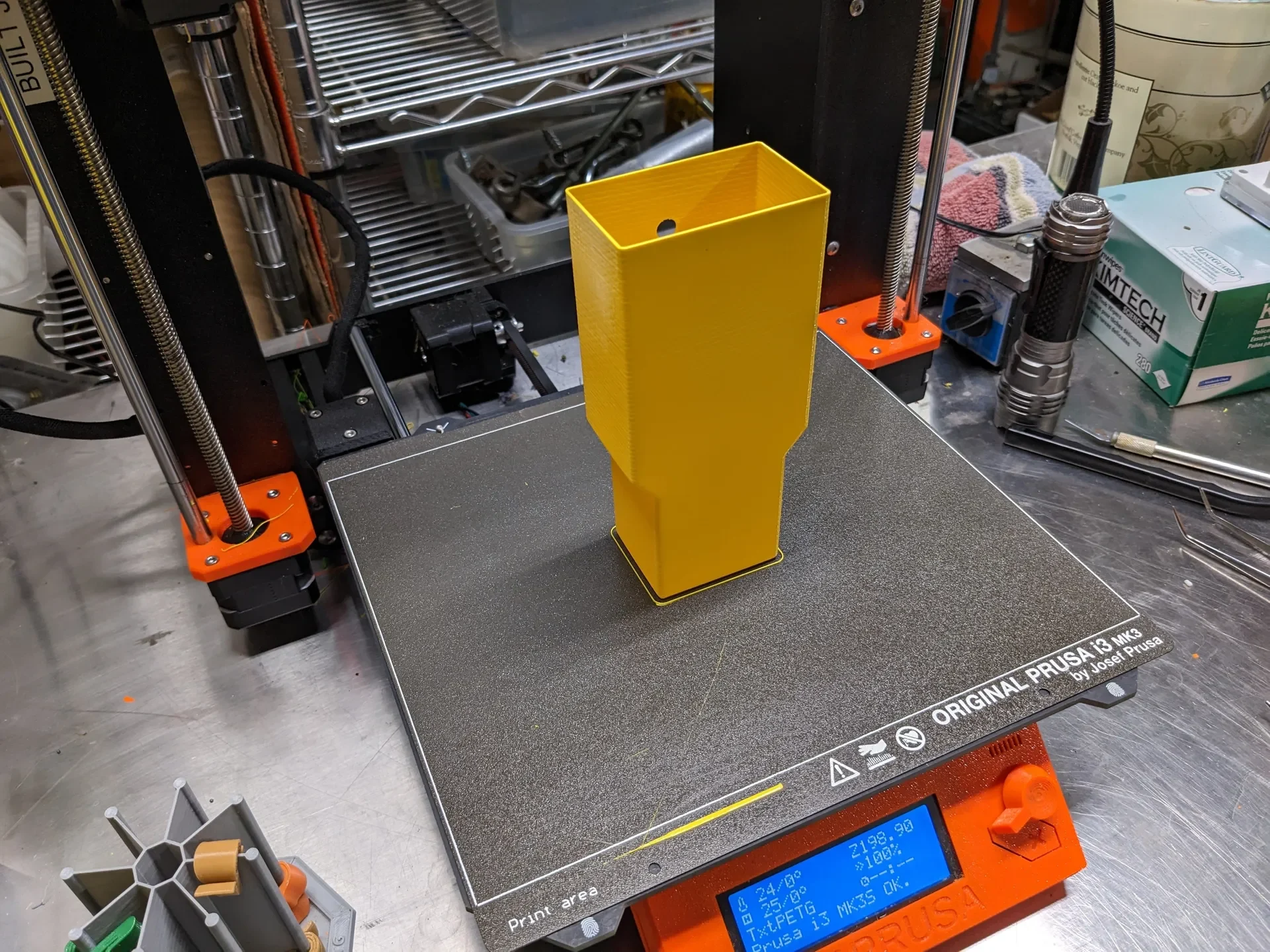

Распечатайте корпус из PETG, а крышку из ТПУ (FLEX). Корпус, вероятно, можно было бы напечатать из PLA, но имейте в виду, что PLA не выдерживает периодических высоких температур при хранении в автомобиле.

Случай:

высота слоя 0,3 мм
2 периметра

Крышка:

печать на гибкой нити (требуется для гибкого «ремешка»)
высота слоя 0,3 мм
4 периметра

Этикетка:

печать в PETG в два цвета с переключением нитей
обратите внимание, что этикетка просто приклеивается в произвольном положении
САПР

Файлы 3D CAD OnShape для этого находятся здесь:

cad.onshape.com/documents/d0cf9b7bb1097067afa16837/w/f72cc710b438ed9d052f5025/e/8bdcc13e18cc3c78f64787b2|||BATCH_TRANS LATE_SEPARATOR|||
