ПЕРЕД НАЧАЛОМ РАБОТЫ РЕАЛИЗАЦИЯ ПРОЕКТА, ПРОЧИТАЙТЕ ВНИМАТЕЛЬНО ВСЁ ОПИСАНИЕ И ПРОСМОТРИТЕ ФОТОГАЛЕРЕЮ!!!

Привет всем

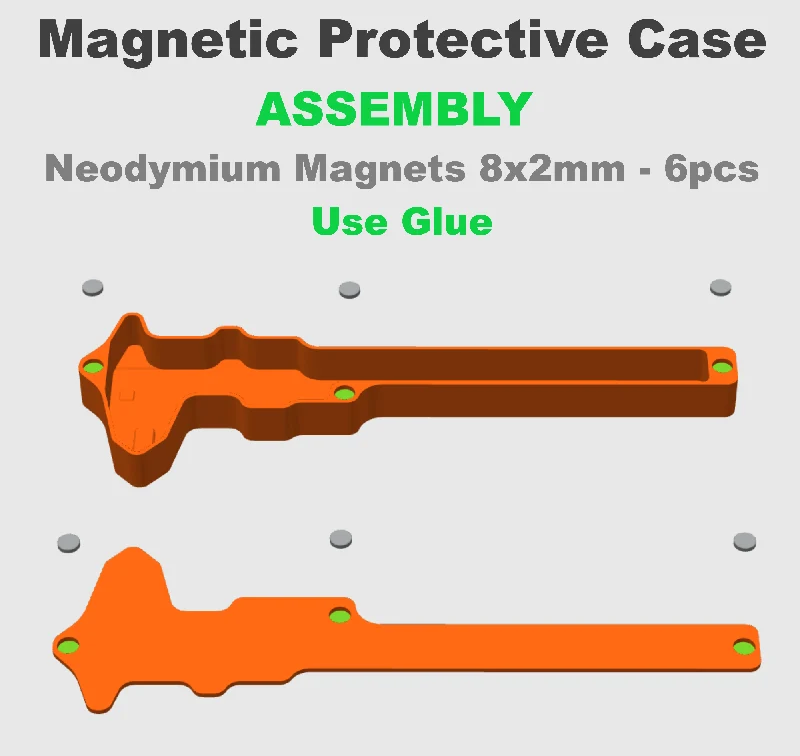

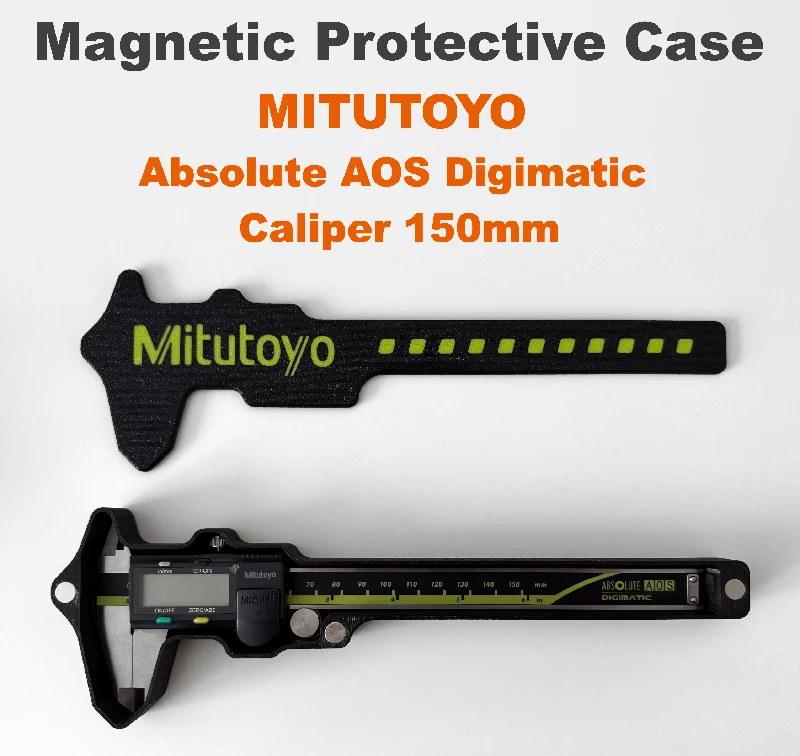

Я разработал магнитный футляр для штангенциркуля MITUTOYO Absolute AOS Digimatic 150 мм (500-196-30) — версия с роликом для большого пальца. Для выполнения проекта вам понадобятся 6 неодимовых магнитов диаметром 8 мм и толщиной 2 мм. Внизу, возле магнита, имеется ручка, позволяющая легко открыть корпус.

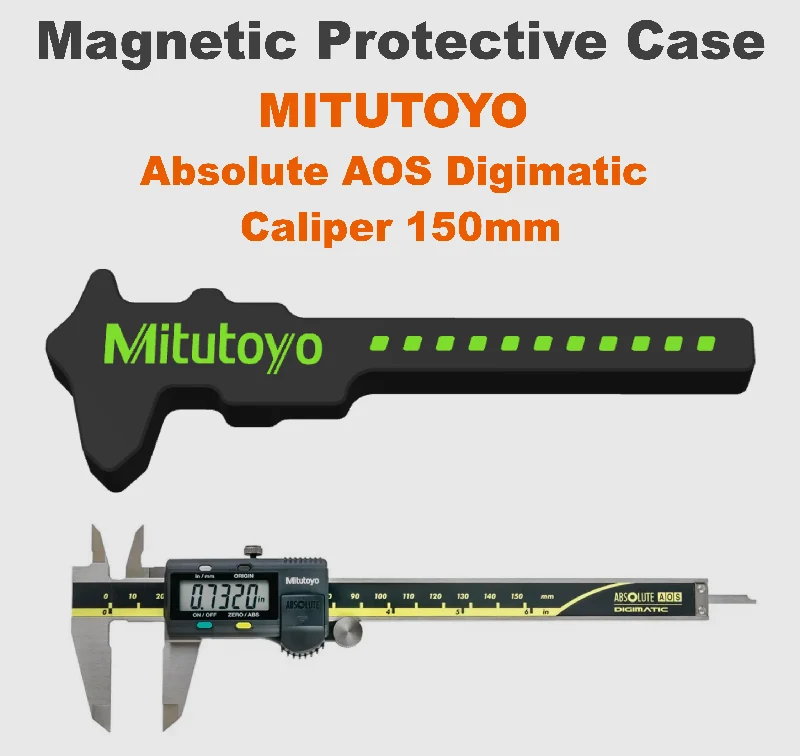

Верхняя крышка украшена логотипом Mitutoyo и декоративным узором. Он спроектирован так, что если вы не раскрасите логотип и рисунок, они не будут напечатаны — верхняя крышка останется гладкой. Вы также можете использовать готовый файл *.3MF, содержащий цветную версию — просто замените нить по своему вкусу. Я также подготовил файл *.3MF с текстурой Fuzzy Skin.

Поскольку я использую футляр исключительно для хранения штангенциркуля в одном из ящиков для инструментов (чтобы защитить его от повреждений, вызванных другими инструментами), я решил спроектировать его с зазором 1 мм вокруг штангенциркуля. Благодаря этому его можно быстро и легко снять, так как ничто не удерживает его на месте. Однако, если вам нужен чехол для транспортировки штангенциркуля и вы хотите, чтобы он надежно оставался на месте, просто добавьте подушечку из самоклеящегося пенопласта толщиной 1 мм с каждой стороны, а также по одной на верхнюю крышку, где расположена крышка аккумуляторного отсека. Это гарантирует, что суппорт идеально войдет в корпус и не будет перемещаться.

Что мне следует купить? :

Неодимовый Магнит 8х2мм (диаметр-толщина) — 6 шт.
Пенопласт самоклеящийся толщиной 1 мм — небольшой кусочек — Только если он вам нужен.

Как распечатать? :

Материал: ЛЮБОЙ
Высота слоя: 0,2 мм
Заполнение: 25%
Настенные петли: 2
Нижние слои: 5
Верхние слои: 5
Поддержка: Нет
Брим: Нет
Brim Auto: Нет (обязательно отключите Brim Auto. При цветной печати с включенным Brim Auto это может вызвать проблемы при первом запуске). слой)
