Чехол для мультиметра для AstroAI AM33D или любых других...
Это мультиметр, который я разработал специально для моего мультиметра AstroAI AM33D. Он вдохновлен футляром мультиметра Коата, и я также использовал несколько мелких деталей из его файла вместе с вырезом из слова «мультиметр», поэтому я публикую это как ремикс, а не как оригинальную модель.

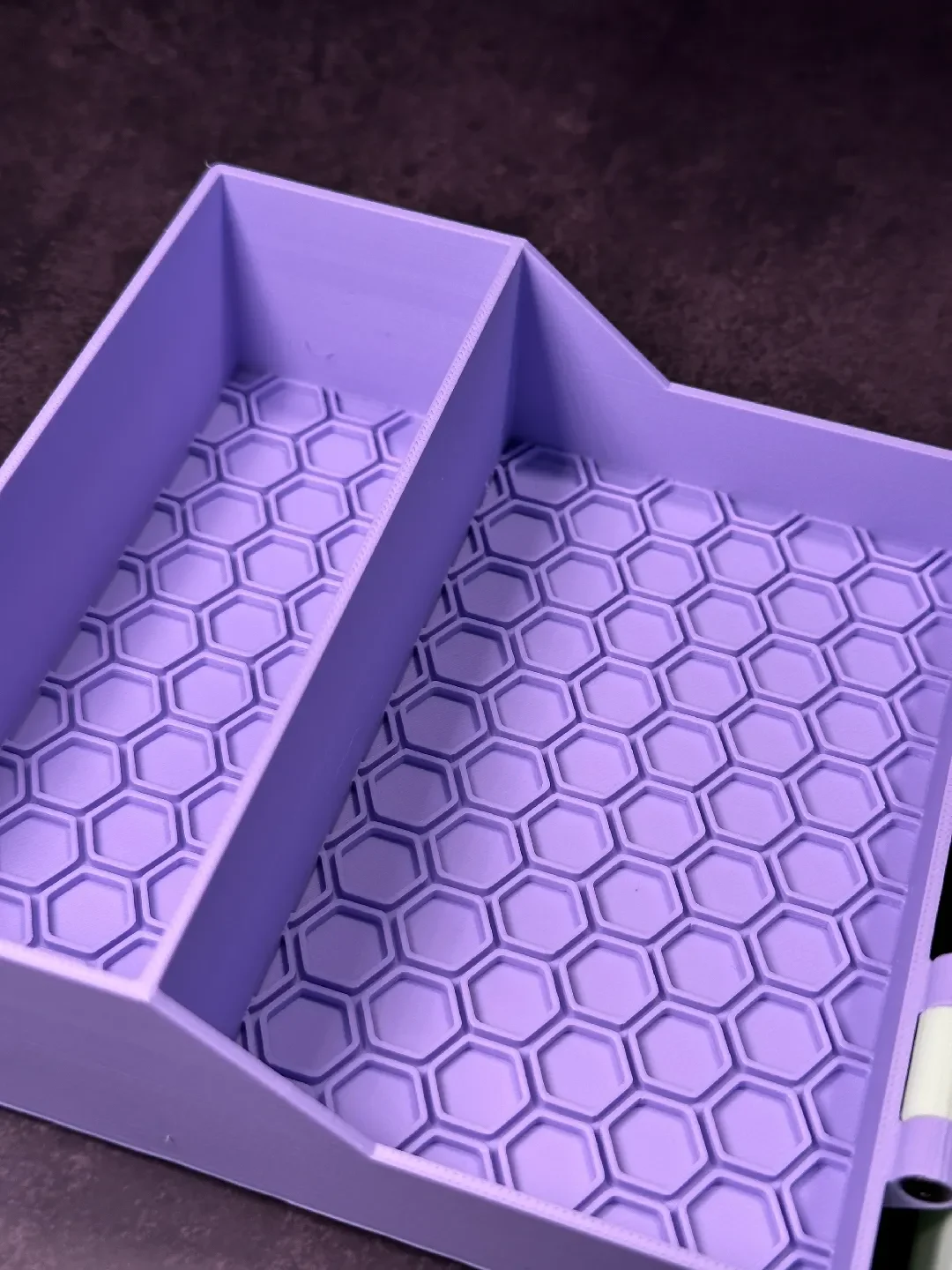

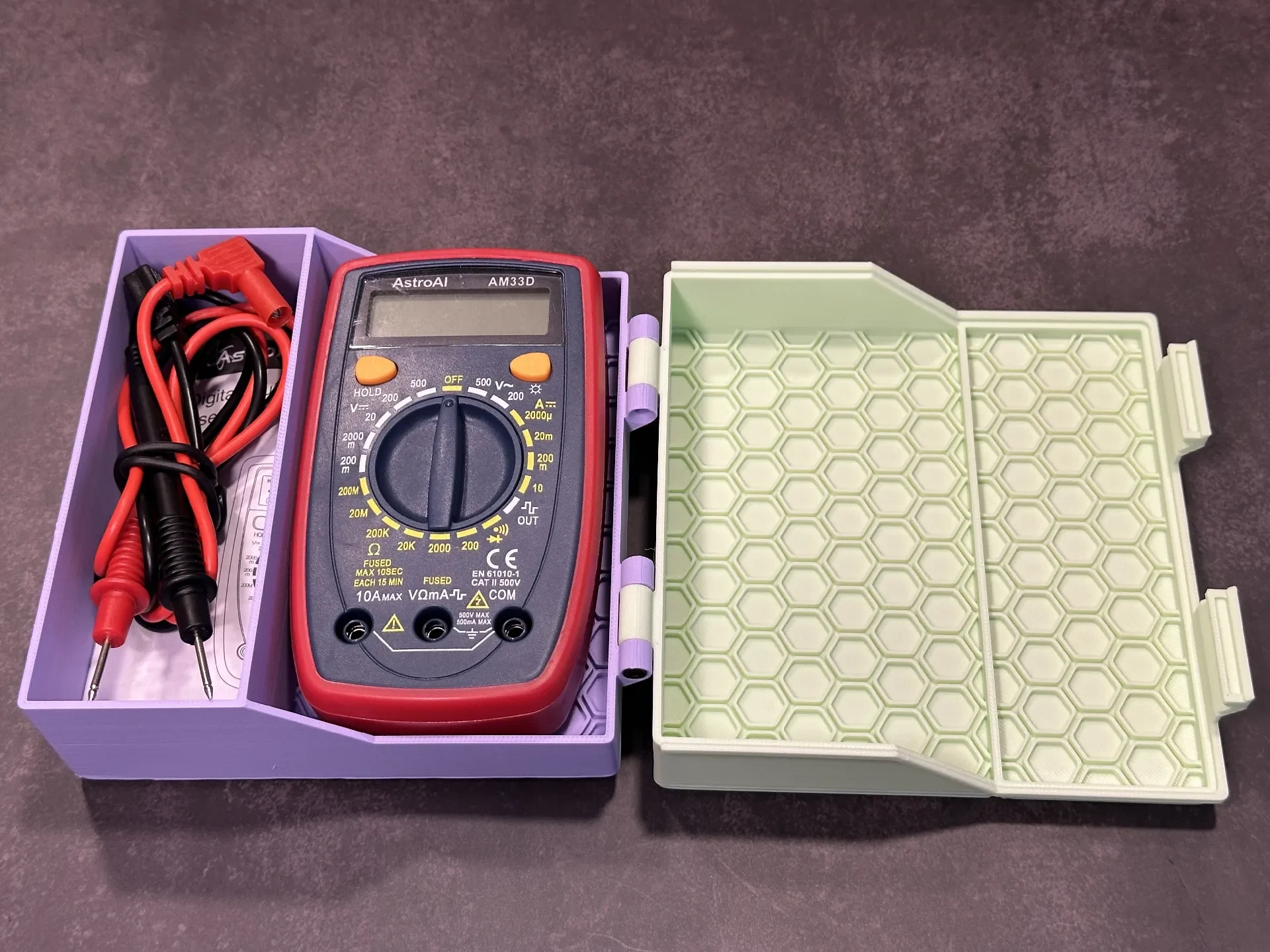

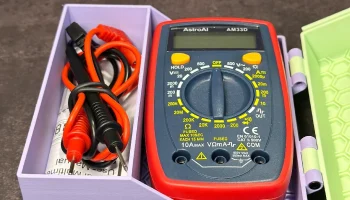

Чехол плотно прилегает к AM33D и имеет отдельный отсек, в который помещаются щупы и руководство (потому что на самом деле я не очень хорошо умею пользоваться мультиметром и чувствую, что однажды мне может понадобиться руководство :D)

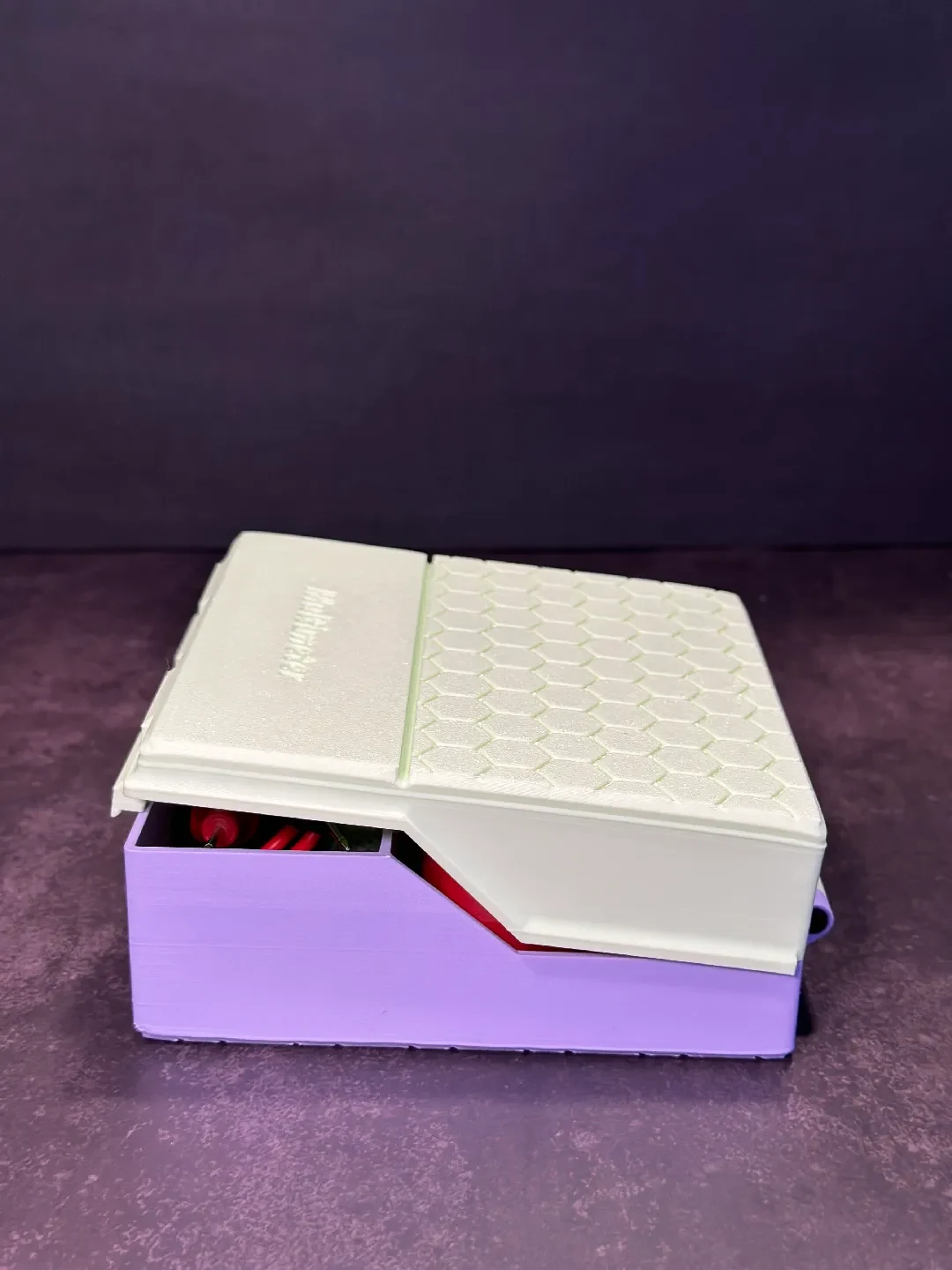

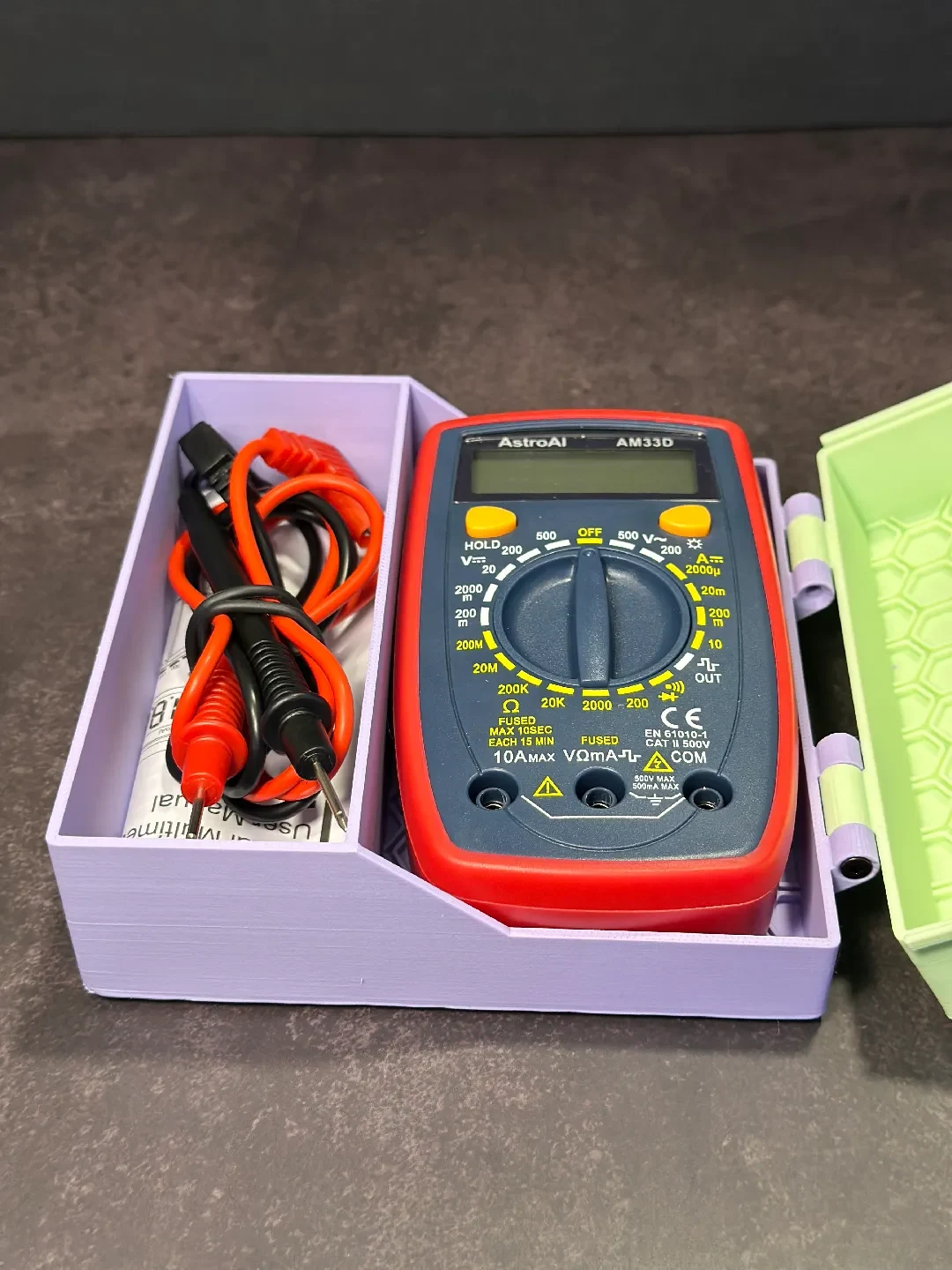

Я спроектировал корпус таким образом, чтобы стенки отсека, в котором находится мультиметр, опускались ниже, чтобы обеспечить легкий доступ к мультиметру. Первоначально я напечатал стены одинаковой высоты и понял, что снять мультиметр довольно сложно, иногда мне приходится переворачивать корпус вверх дном, чтобы достать его. Благодаря такой конструкции я могу держать футляр на столе и легко доставать мультиметр.

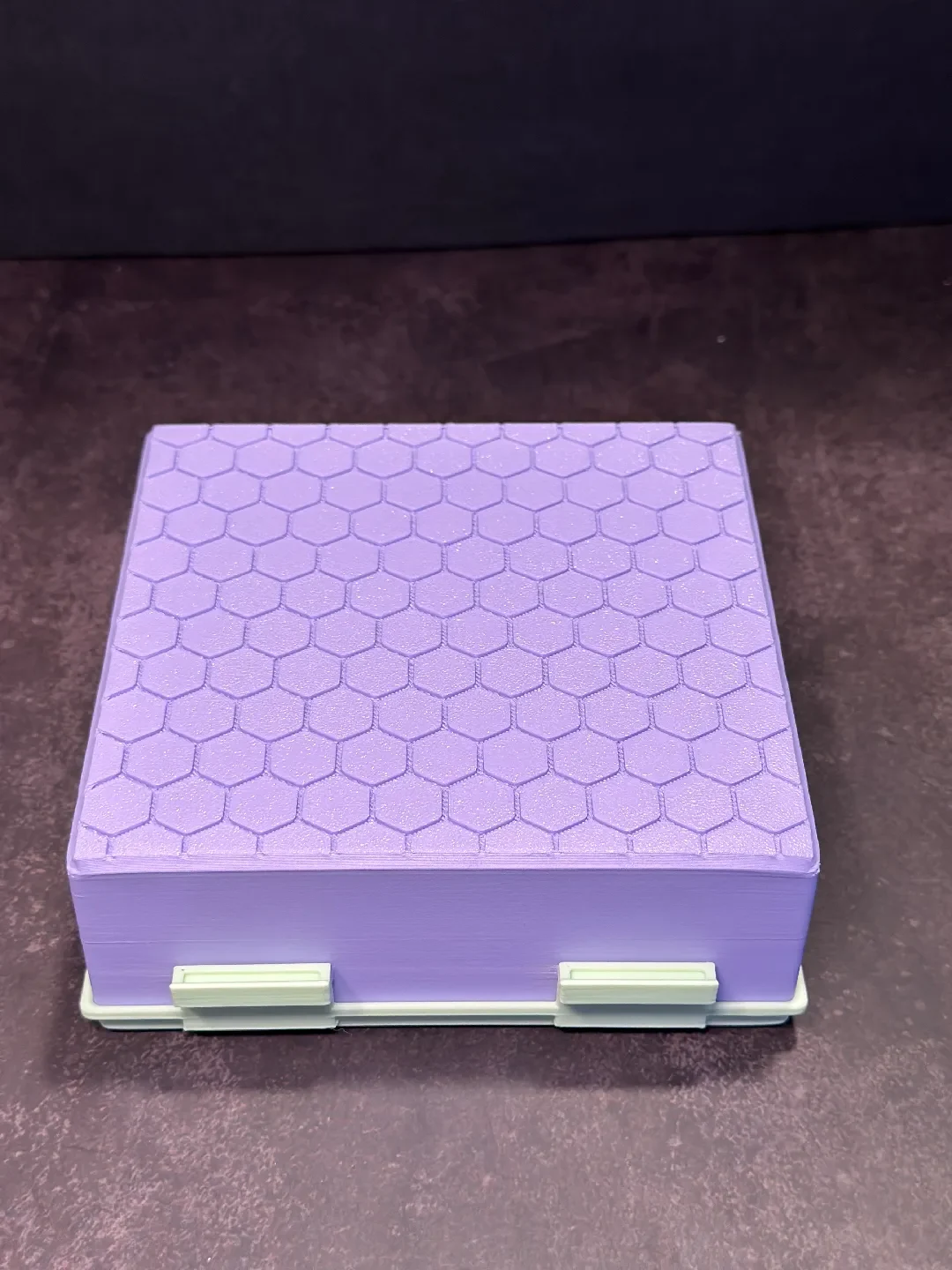

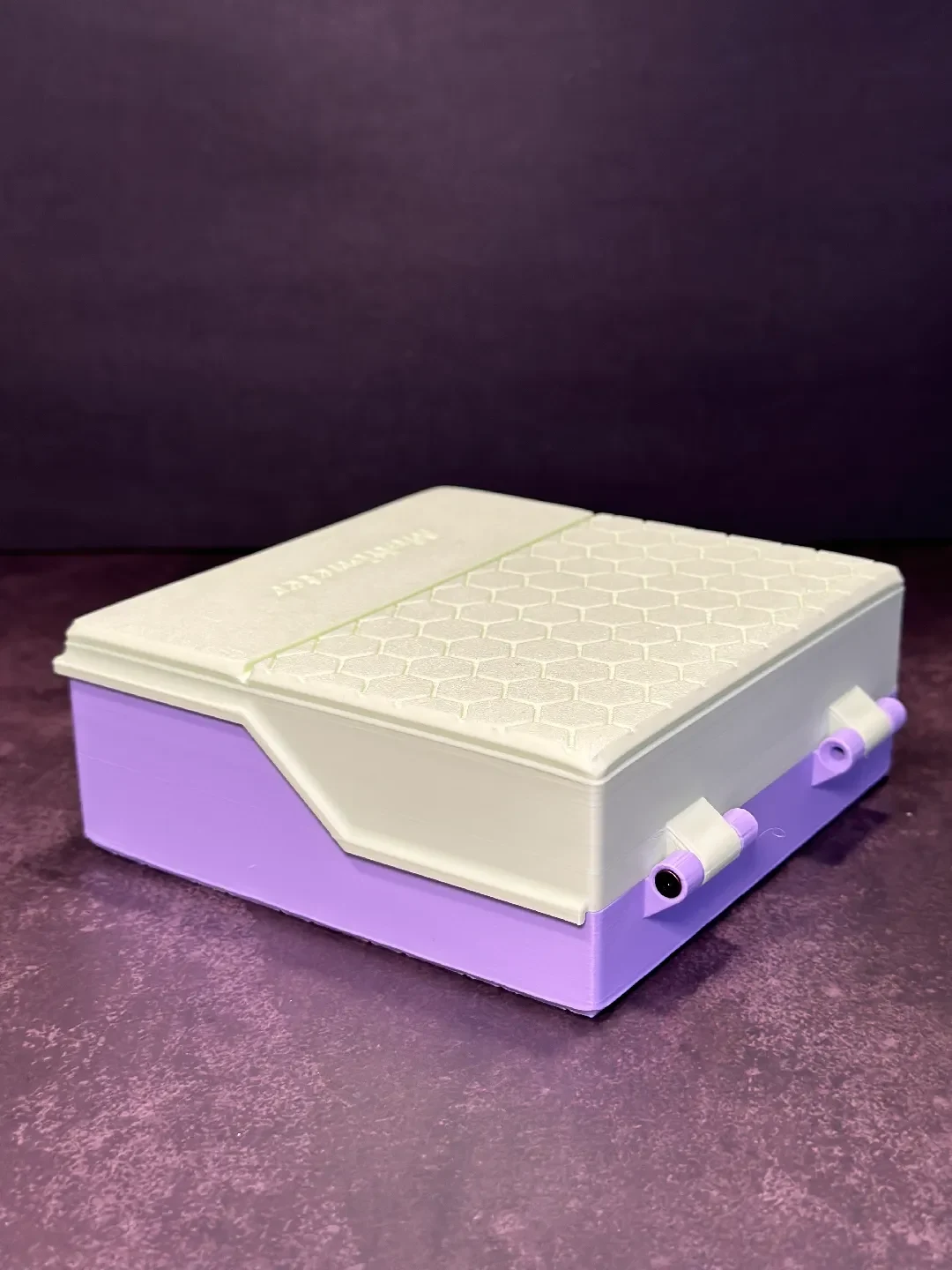

Я изменил конструкцию петель корпуса, чтобы облегчить установку винтов и придать ему более аккуратный вид. Отверстия на внешних петлях теперь стали больше, что позволяет винтам легко входи��ь в петли. Отверстия на внутренних петлях теперь стали меньше, так что в них можно врезаться винтами. Внешние петли имеют коническую форму, что позволяет использовать конические винты, которые прячутся в саму петлю. В своей сборке я использую конические винты M3x12, но вы, конечно, можете использовать любые другие винты M3, если они достаточно длинные, чтобы дотянуться до внутреннего шарнира. ПРИМЕЧАНИЕ. Не затягивайте винты слишком сильно, так как это приведет к сжатию петель, что затруднит снятие крышки.

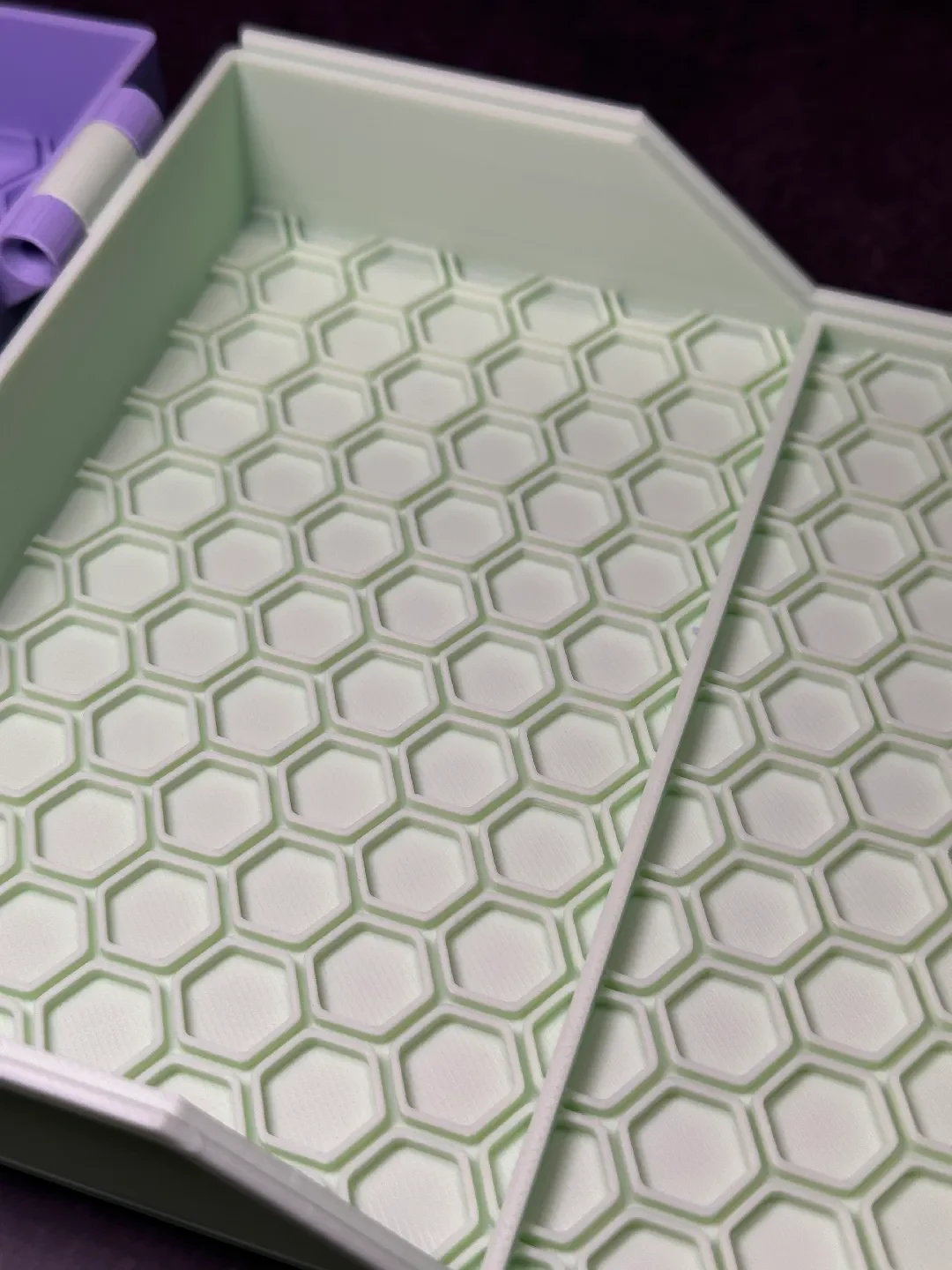

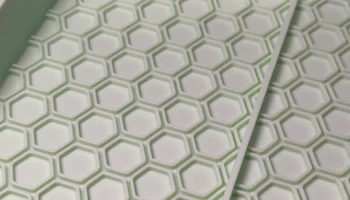

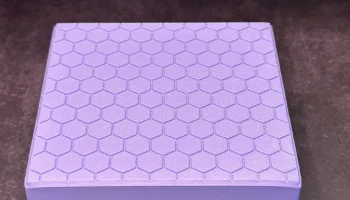

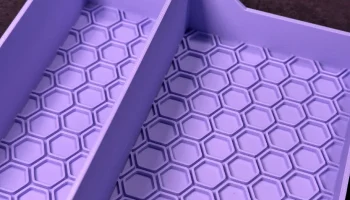

Лично мне нравятся шестиугольные узоры, но я признаю, что это увеличивает ненужное время печати. Я все еще думаю, что это выглядит очень круто :D Не стесняйтесь изменять это по своему вкусу, используя включенные мной STP-файлы.
Распечатать примечания:
Как уже упоминалось, они созданы специально для AM33D, но вы можете изменить их размер в соответствии с вашими потребностями. Вы также можете использовать файлы STP для внесения детальных изменений в отпечаток.
Если вы хотите использовать его для чего-то другого, кроме мультиметра, вы можете удалить слово «Мультиметр» из печати, изменив файл STP. Я также могу включить файл без слова «Мультиметр», когда у меня будет время.
При изменении размера помните, что нельзя изменять петли напрямую или возвращать размеры отверстий к исходному размеру. В противном случае вы больше не сможете использовать винты М3.
Напечатано PLA толщиной слоя 0,16 мм. Вы можете пойти выше, но я также стремился к качеству.
Отпечатки представляют собой ПИТА, чтобы края не поднимались. Как вы можете видеть на изображениях, края слегка приподнимаются, что добавляет некоторую деформацию окончательному отпечатку, но результат в целом приемлемый. Сделайте все возможное, чтобы поверхность печати была как можно более чистой и липкой, чтобы слои не слипались. Если хотите, добавьте поля, это определенно помогает, но я также видел, что это мало что дает. Я также печатал с использованием Layerneer Bed Weld, который помогает мне печатать без полей, но, опять же, края все равно немного приподнимаются. бит.
