Ремикс корпуса и крепления Fly Mini Pad

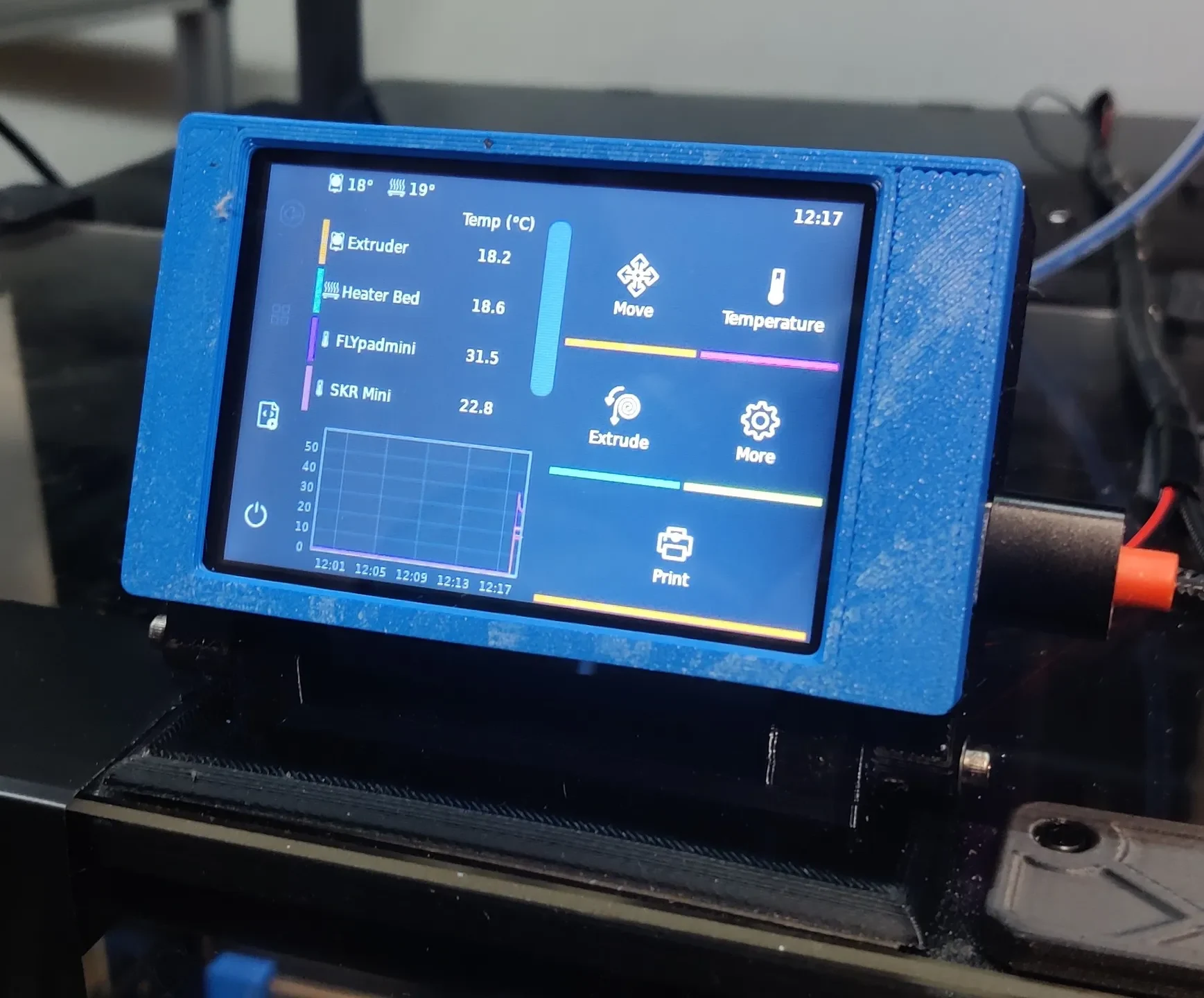

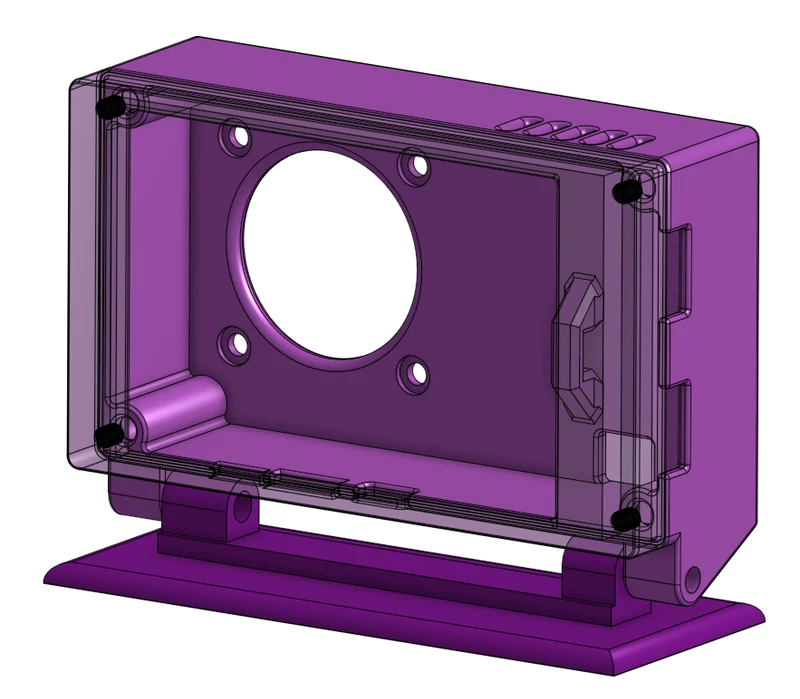

Мне понравилось крепление @keksbeiser, но я хотел немного усовершенствовать дизайн, добавив вентилятор для некоторого охлаждения и закрыв зазор вокруг экрана.

У меня были проблемы с помехами при работе SD-карты и слота USB-C, поэтому я добавил туда немного зазора.

Базу еще нужно скачать с его страницы ЗДЕСЬ.

Я добавил несколько фасок и скруглений, чтобы немного очистить дизайн, и место, где можно было закрепить стяжку для кабелей внутри, на всякий случай.

Я использовал порты SPI 5 В и заземление для питания вентилятора, вы также можете запустить вентилятор через вход 24 В или подключить провод к материнской плате вашего принтера.

РЕДАКТИРОВАТЬ:

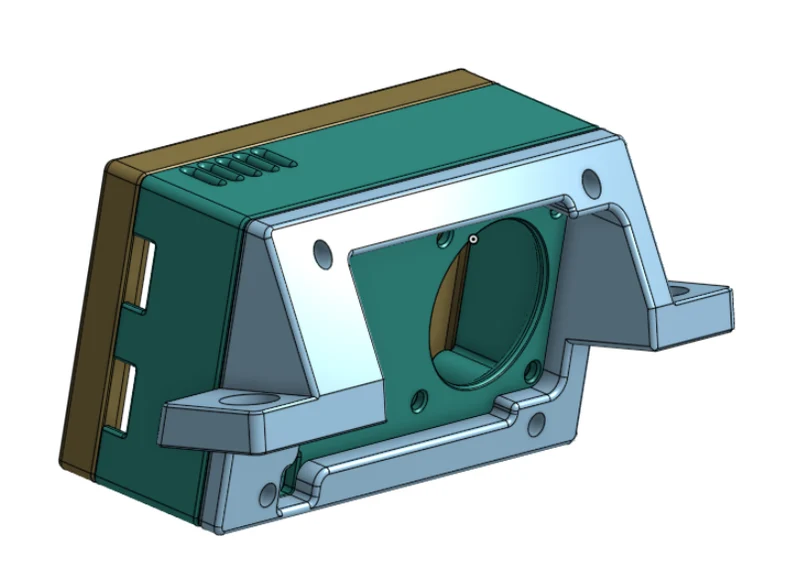

модифицировал корпус, убрав монтажные выступы, и сделал новые отверстия, чтобы его можно было установить слишком плоско. Расстояние между этими отверстиями 76x48 мм. Просто помните, что к чему бы вы его ни прикрепили, необходимо пространство, чтобы вентилятор мог дышать. Крепится с помощью термонаборов M3x5x4.
Также добавлено крепление для установки площадки на экструзион 2020 года, оно также подходит для принтера Rook MK1.
