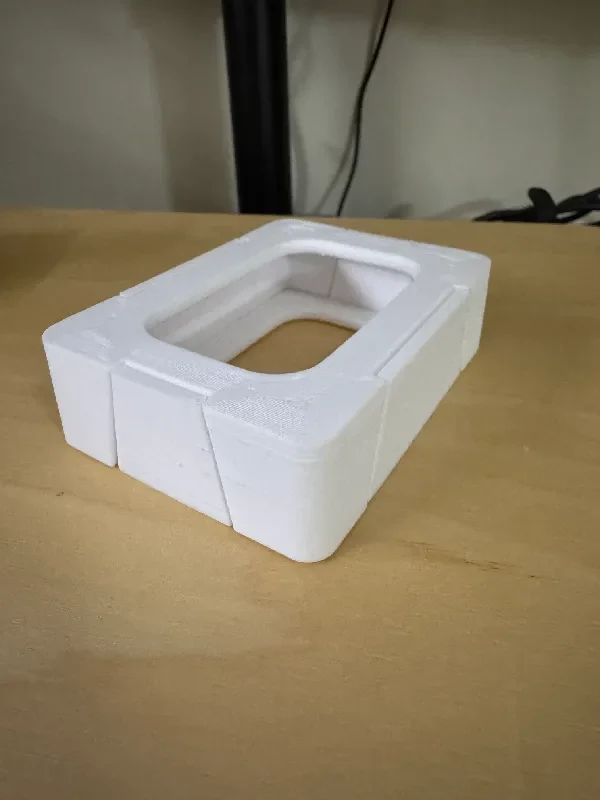

Параметрический футляр для игральных карт (для Fusion 360)
Включены несколько файлов-примеров — Cards Against Humanity — карточки с вопросами австралийского издания, а также один для обычного набора карточек Queens Slipper.
Отпечатки должны работать с большинством жестких материалов, могут работать с ТПУ, но лучше всего с высококачественным PLA или PETG.

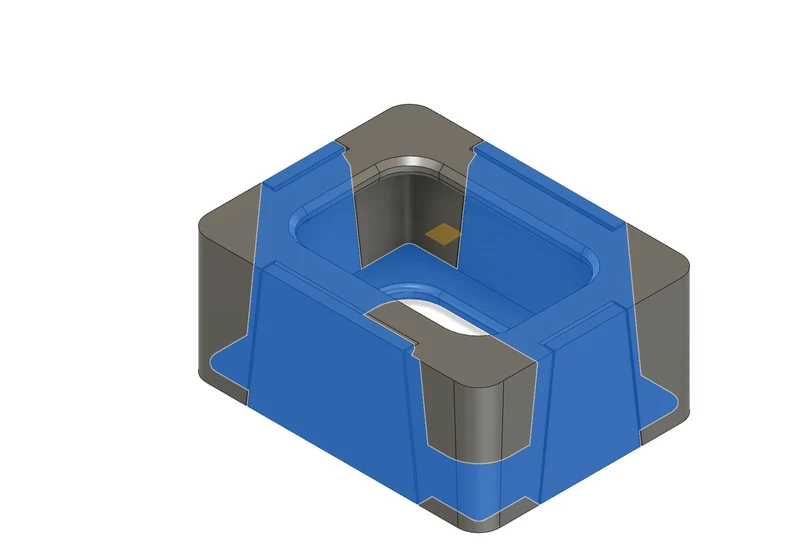

Переработанный с нуля дизайн Элиаса Рамбоза в качестве вдохновения для общего стиля и механики клипов, подкрепленный параметрическими атрибутами в Fusion 360, позволяющими легко изменять размер для отдельных колод карт.
Этот вариант потребляет больше нити, но использует твердые стороны (для облегчения печати и устранения необходимости в опорах на машинах FDM), более толстые верхнюю/нижнюю лицевую панель и менее агрессивные зажимы для уменьшения нагрузки на стенки.
Этот вариант может больше подходить для машин более низкого качества или старых моделей, у которых возникают проблемы с созданием надежных опор, или для печати более привередливыми материалами, такими как TPU, ABS или PETG вместо PLA.
Настройка параметров
(ссылка ниже использовалась для австралийских карточек вопросов «Карты против человечества».
Обычная папка с игральными картами имеет другие размеры колоды и более тонкие стенки (4 мм).)
Чтобы быстро адаптировать модель под новую колоду карт:
Измерьте ширину карты как Deck_width.
Измерьте высоту карты как Deck_height.
Измерьте общую толщину колоды как Deck_thickness.
При необходимости настройте другие параметры для достижения желаемых результатов.

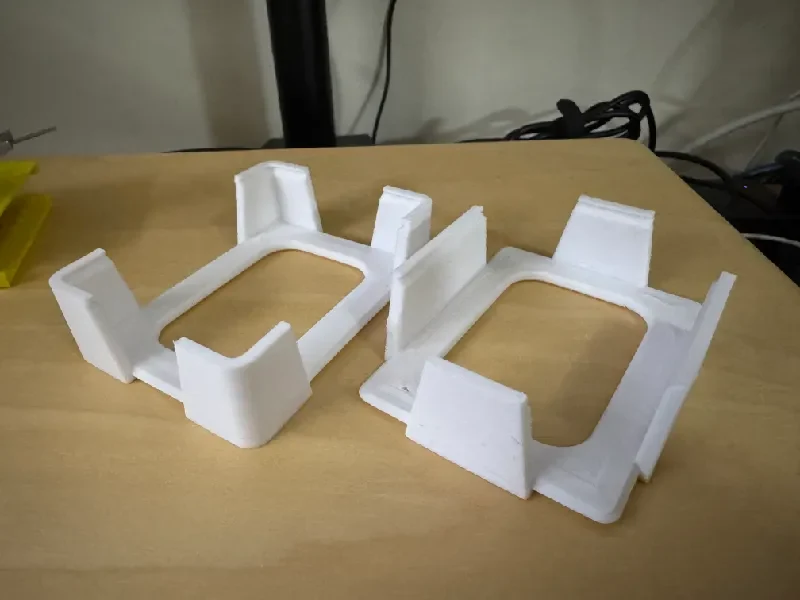

Экспортируйте каждое тело (сторону A и сторону B) и распечатайте. Обратите внимание, что две стороны А не подходят друг другу.
eck_width Ширина лицевой стороны карты
eck_height Высота лицевой стороны карты
eck_thickness Толщина всей колоды
допуск Дополнительное расстояние вокруг деки в 3 измерениях (и между зажимами)
wall_thickness Толщина верхней/нижней и боковых стенок
window_radius Угловой радиус верхних/нижних окон
window_width Ширина рамки вокруг верхнего/нижнего окна.
wall_radius_inner Устанавливает внутренний радиус пространства карты.
wall_radius_outer Устанавливает внешний радиус углов прямоугольника.
big_clip_width Устанавливает размер основания клипа по ширине стороны A.
big_clip_height Устанавливает размер основания клипа по высоте стороны A.
common_width Расчетное значение общей ширины поля.
common_height Расчетное значение общей высоты коробки.
small_clip_width Устанавливает размер верхней части клипа по ширине стороны A.
small_clip_height Устанавливает размер верхней части клипа на стороне высоты стороны A.
Обратите внимание, что в загруженной версии ширина боковых зажимов зависит от ширины окна. Возможно, вам захочется настроить способ расчета, если вы возитесь с окантовками окон.
