Настраиваемый модульный кейс для хранения

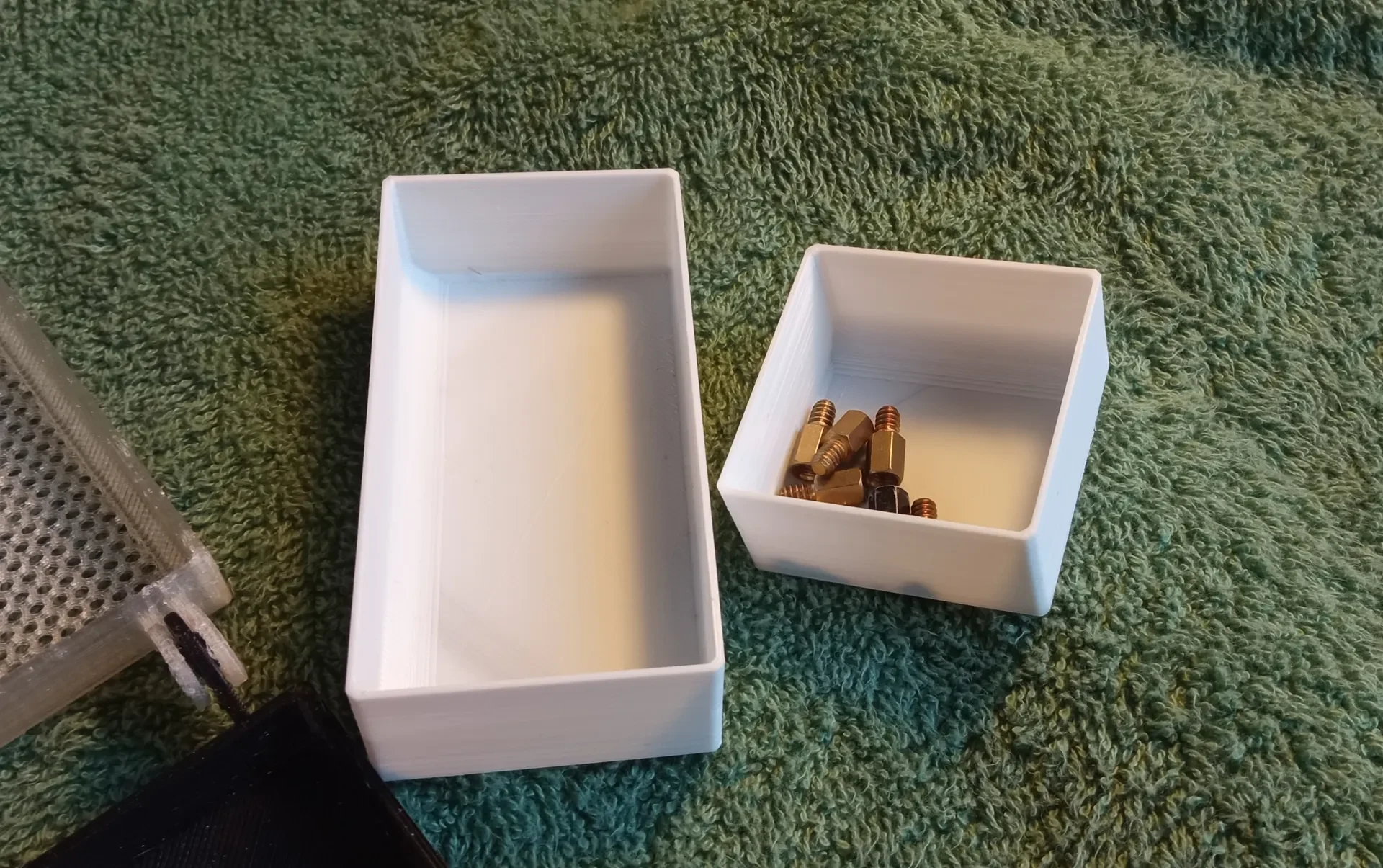

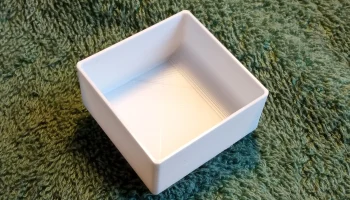

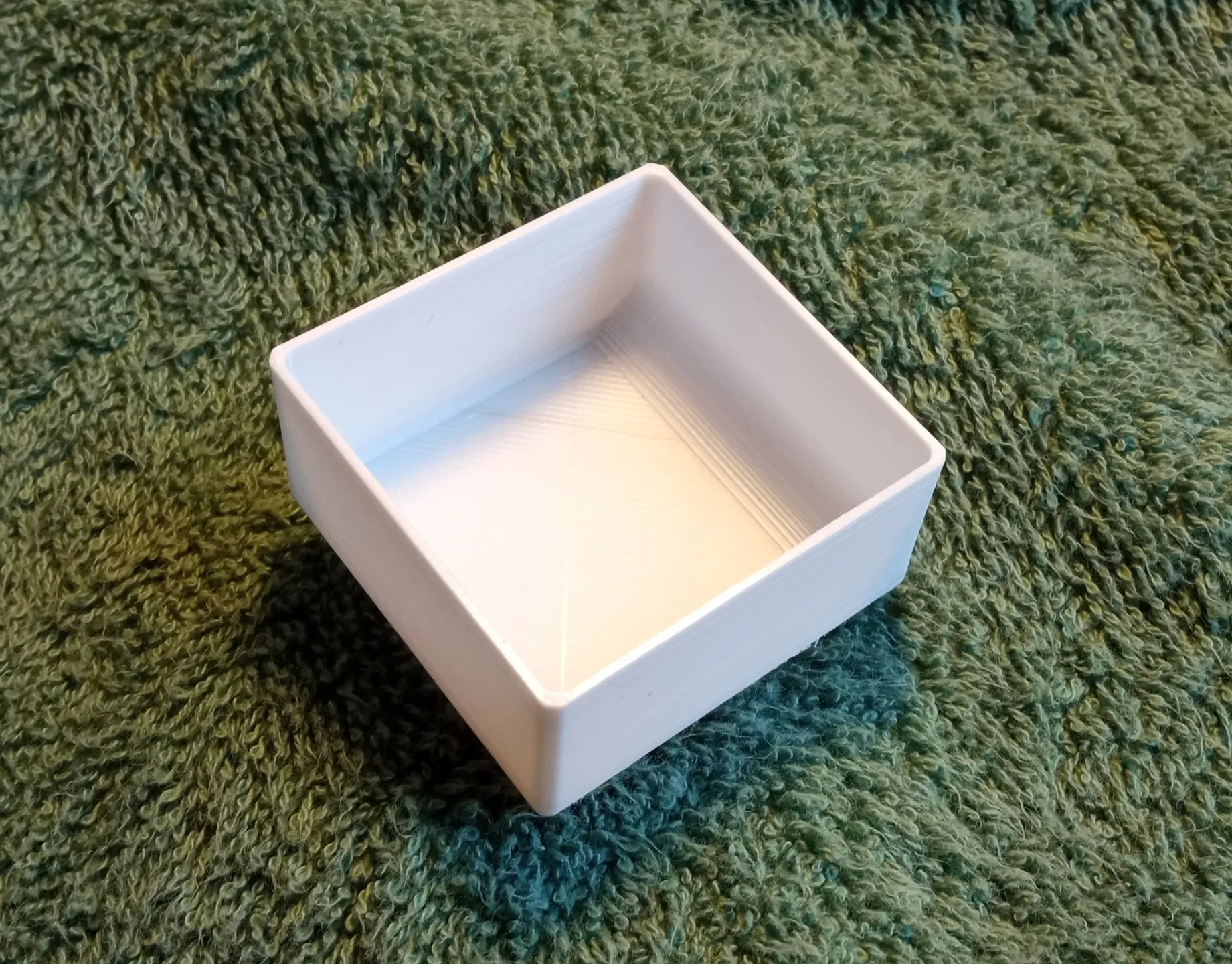

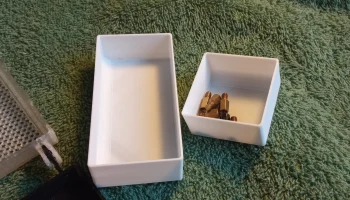

Это воссозданная и улучшенная версия модульной системы сортировки Мартина Маевски. Это полностью настраиваемый кейс для мелких (или не очень) деталей. В нем используются модули (небольшие коробочки) с размерами, рассчитанными на размер единицы (1 единица = 2 см), которые можно расположить любым образом внутри корпуса. По сравнению с оригиналом эта версия:
— Настраивается всеми возможными способами
— Имеет полностью переработанные петли, поскольку оригинальные петли не подходят для корпусов меньшего размера (поскольку они полагаются на гибкость корпуса, позволяющую соединить их вместе)
— Имеет зажим для удержания коробки в закрытом состоянии, частично вдохновленный Box M3, M4, M5 от stenc55.
Вам нужно будет загрузить OpenSCAD и открыть там файлы .scad, чтобы создать индивидуальные версии корпуса.

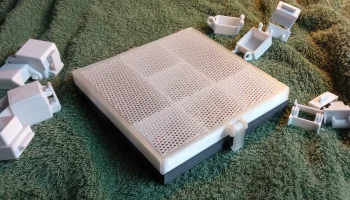

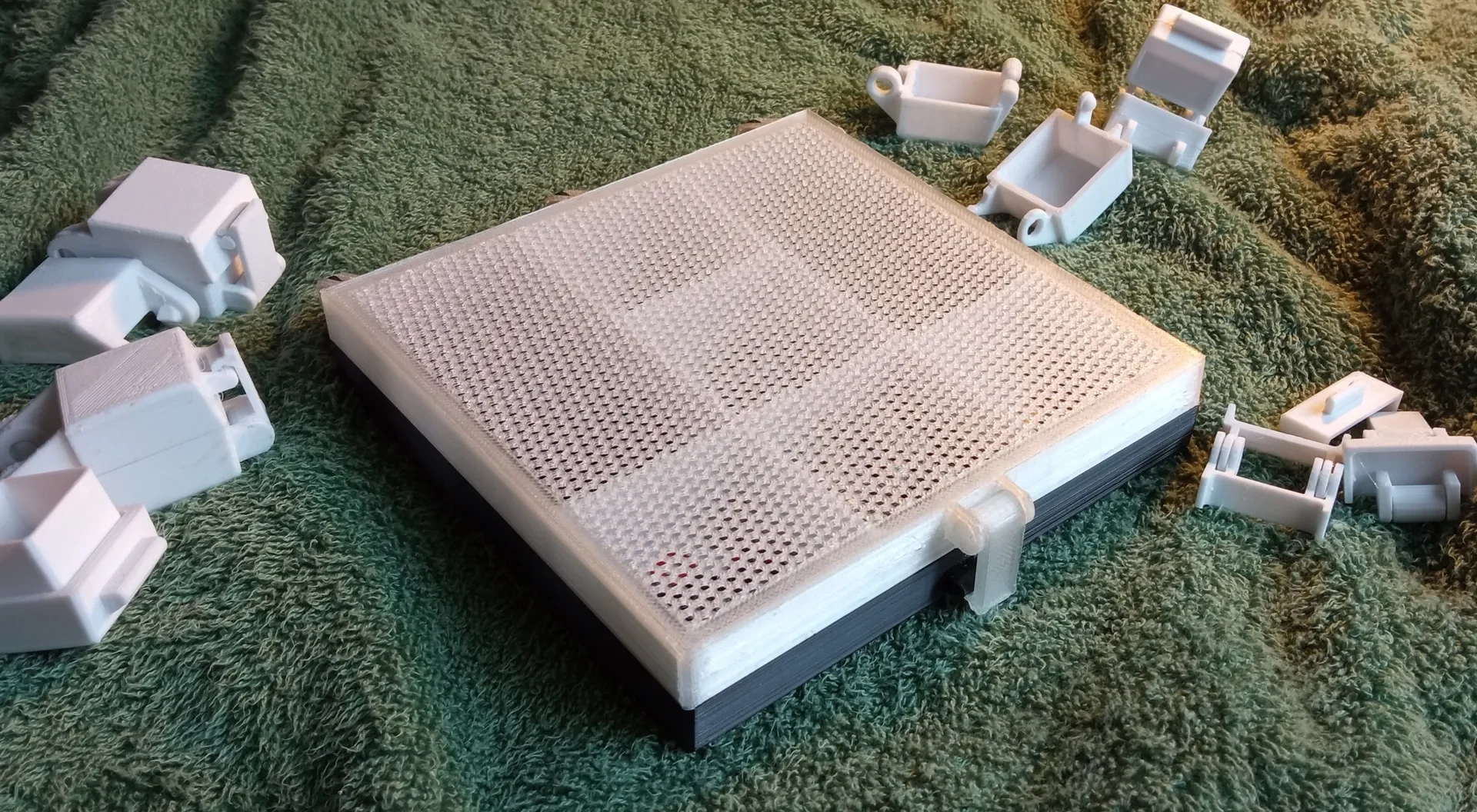

Узор на крышке, как показано на фотографии, был создан в PrusaSlicer с использованием сетки-модификатора с нулевым верхним и нижним слоями и шестиугольной заливкой. Крошечные футляры, разбросанные повсюду, — это все мои тестовые отпечатки. Вы также можете распечатать небольшой экземпляр, чтобы убедиться, что все допуски работают на вашем принтере (все допуски отображаются в настройщике).
Инструкции

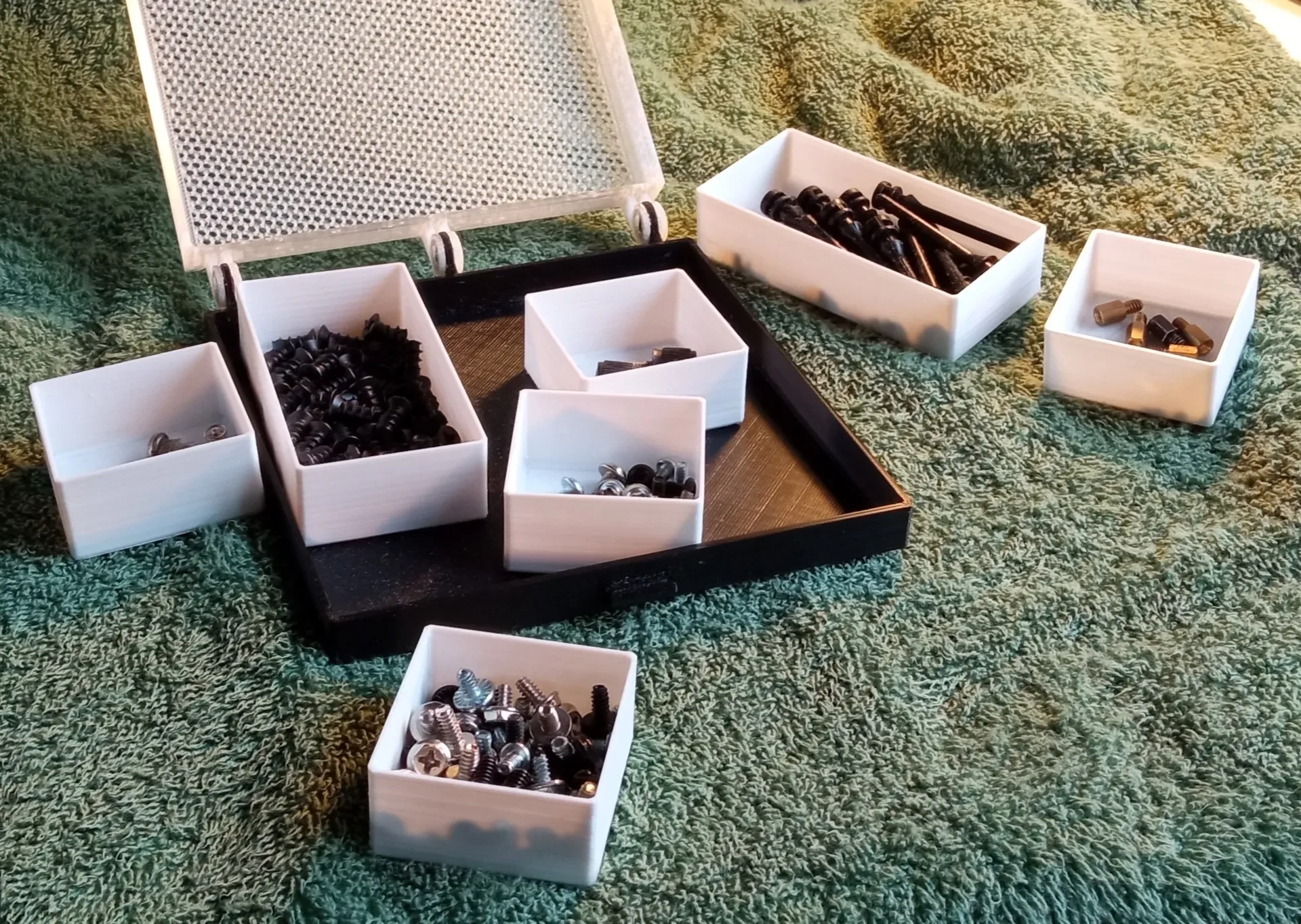

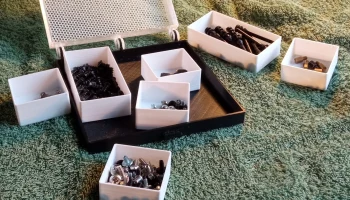

Основной корпус печатается из двух частей (основания и крышки), которые впоследствии соединяются вместе, а модули печатаются отдельно. Чтобы соединить основание и крышку, положите их обе на стол, как если бы корпус был в открытом положении, и сдвиньте их вместе. На крышке также есть зажим с шарниром, напечатанным на месте. Детали шарнира имеют тенденцию слипаться во время печати, поэтому после этого им требуется некоторое усилие, чтобы хорошо вращаться (допуски там можно настроить).
Я напечатал свои футляры из PLA и PETG слоем 0,2 мм с полями, чтобы предотвратить коробление. Никакие опоры не нужны.
Похожие
Еще один ремикс модульной системы сортировки Мартина Маевски: www.printables.com/model/7687-modular-storagesorting-system
Этот проект наthingiverse: www.thingiverse.com/thing:6001632
