Чехол для карт памяти Nikon XQD

ВВЕДЕНИЕ:

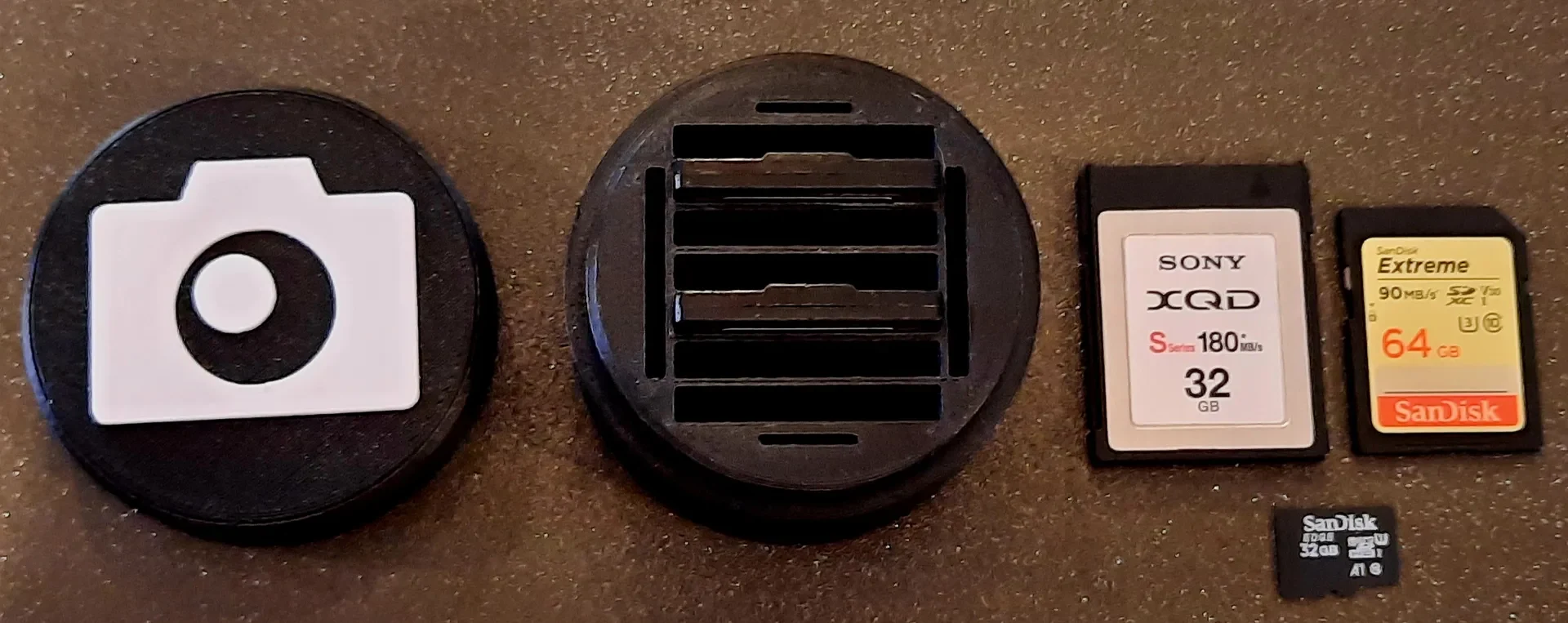

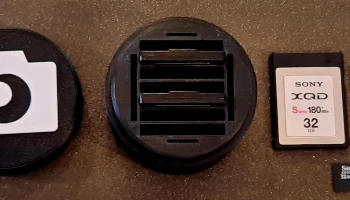

Напечатанная модель, показанная на фотографиях, — это версия 5. Она работает, но мне не понравилось расположение SD-карт сбоку. Извлечение карт XQD было затруднено, когда в контейнере находились SD-карты. В версии 6 эта проблема решена за счет уменьшения емкости карты XQD до 6 и перемещения слотов для SD-карт в стороны. Больше ничего в дизайне не изменилось.

Мне нужен был дорожный контейнер для карт памяти XQD. Люди проектировали настольные контейнеры и коробки для карт XQD, но мне не нравились другие образцы, которые я нашел, поэтому я смоделировал и распечатал свой собственный в Fusion 360.

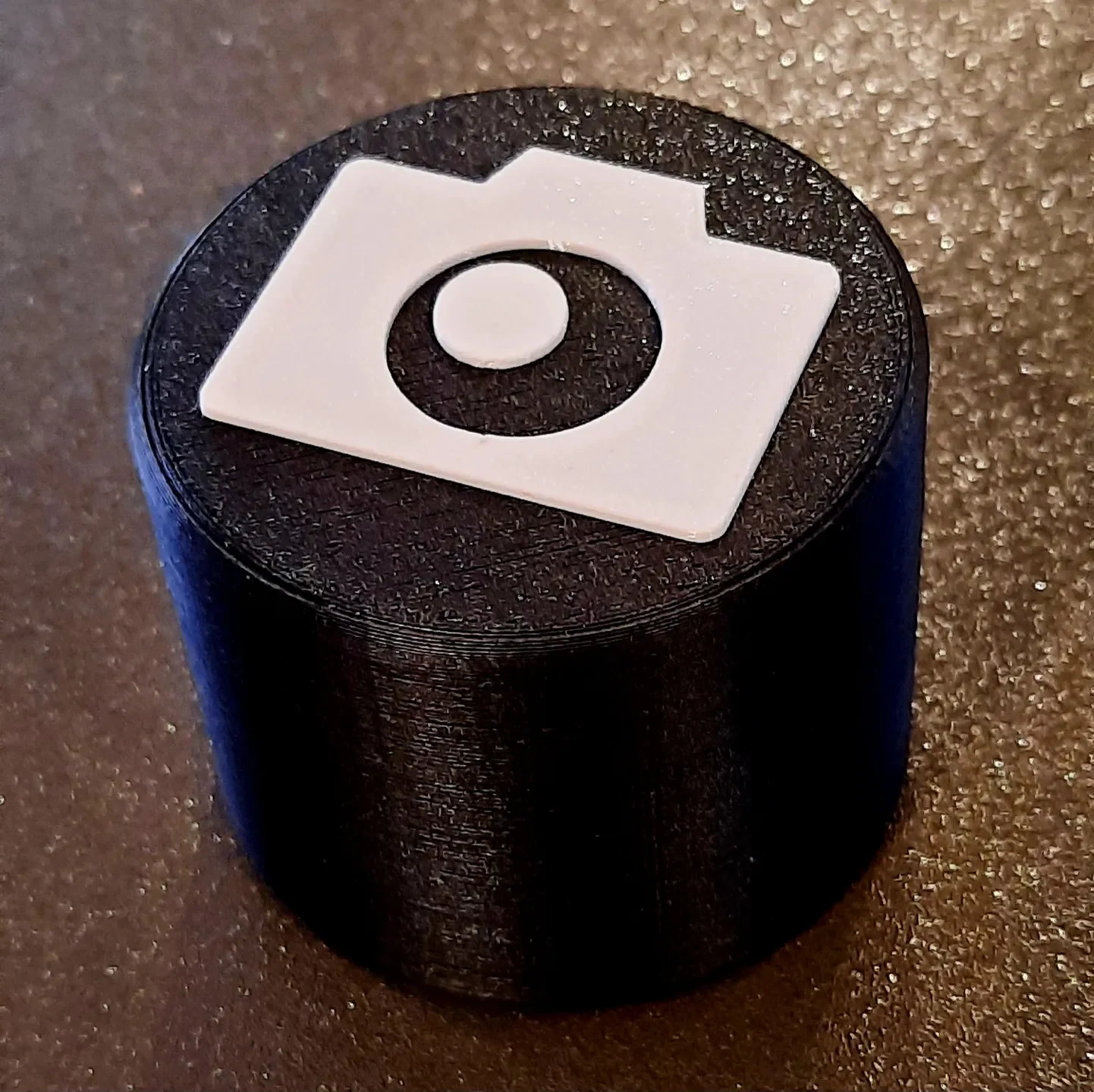

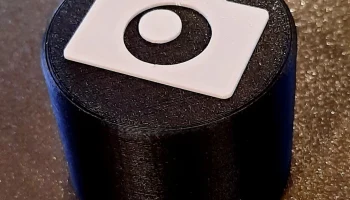

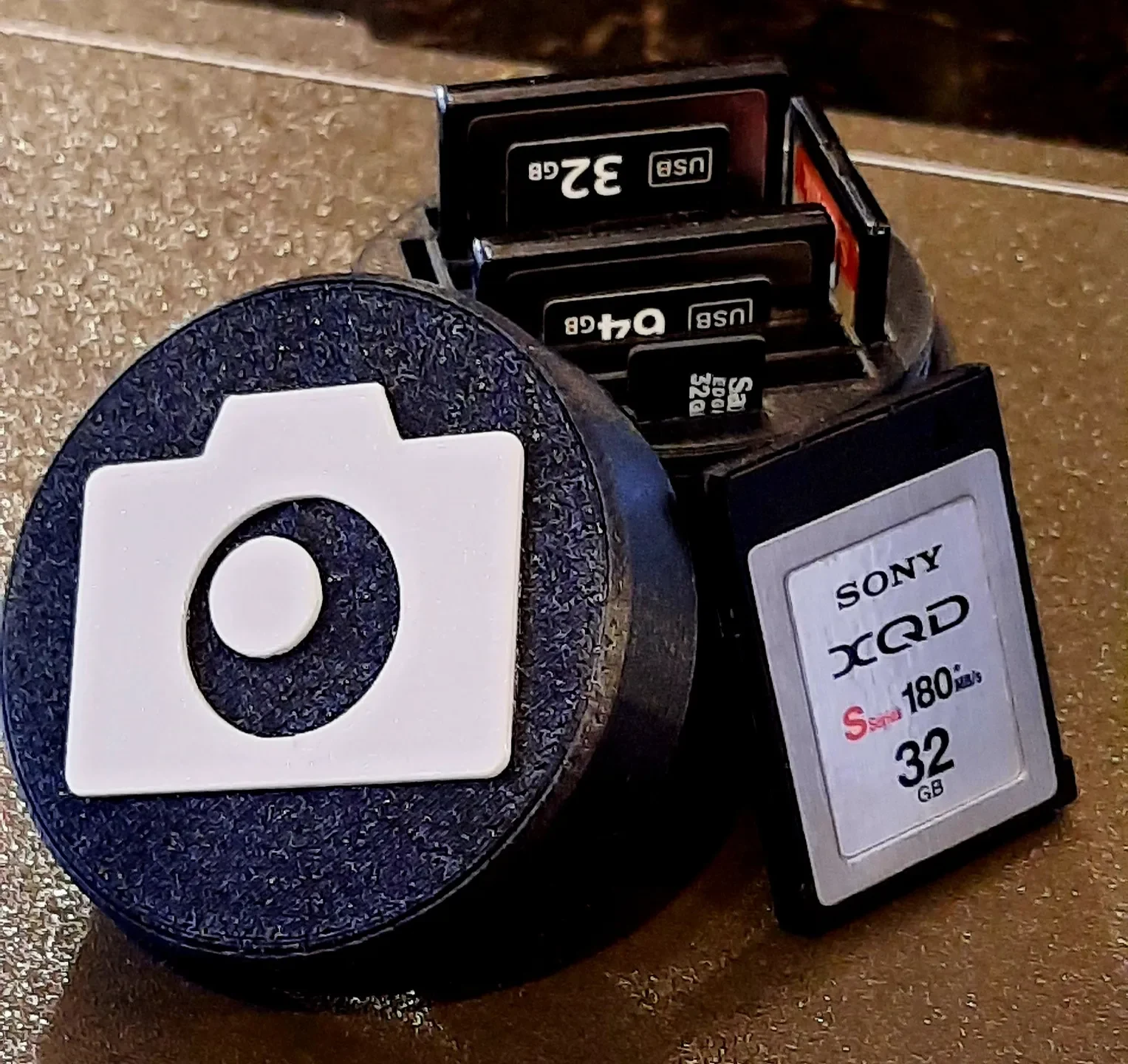

Эта версия вмещает 6 карт XQD, 2 карты SD и 4 карты Micro SD. Резьба смещена, поэтому крышка сидит на одном уровне с остальной частью корпуса. Допуск на выступы составляет 0,1 мм, поэтому карты должны плотно прилегать, но их можно легко вытащить. Я включил небольшую наклейку с камерой, которая напечатана отдельно и приклеена сверху. Мне кажется, это выглядит довольно шикарно.

НАСТРОЙКИ ПРИНТЕРА:

Напечатано в цветах Spool3d PETG (матовый черный) и Spool3d PETG (белый). Я использую PETG для дополнительной прочности и термостойкости.

Настройки принтера, которые я использовал:
Сопло 0,4 мм
Скорость 0,2 мм
20% Заполнение (15%, вероятно, подойдет)
250С Сопло
Кровать 90С
Стальной лист PEI с порошковым покрытием

НАСТРОЙКИ СЛАЙСЕРА:

Поддерживается только на кровати.

Я добавил скругление в верхней части крышки и нижней части корпуса. Любой, кто пробовал печатать скругления, знает, насколько это может раздражать. Если вы печатаете с опорами для кровати, все должно работать отлично.

ПРИЛОЖЕНИЯ:

Я включил g-коды и .stls для быстрой печати, а также .3mf, если вы хотите изменить их и создать свои собственные версии.

Думаю, я выбрал для этого правильную лицензию. Это должно позволить вам сделать ремикс, если хотите. Я просто не хочу, чтобы люди продавали это на коммерческой основе.
