Базовый корпус Raspberry Pi 5 - Makers

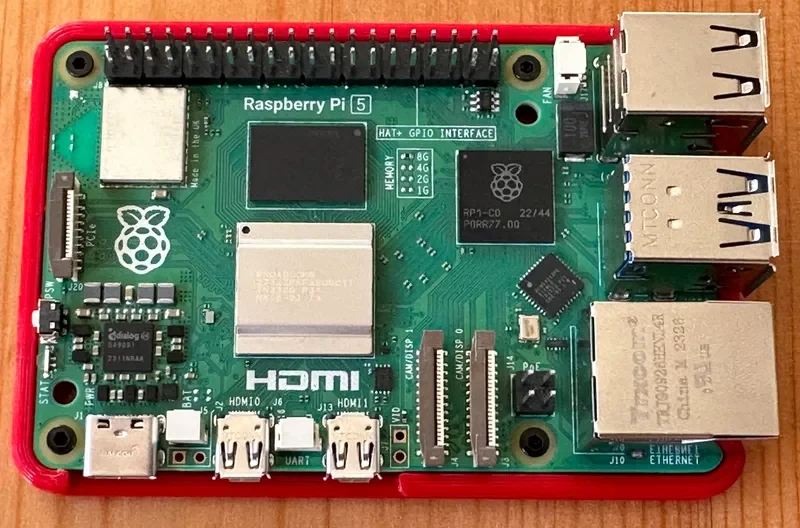

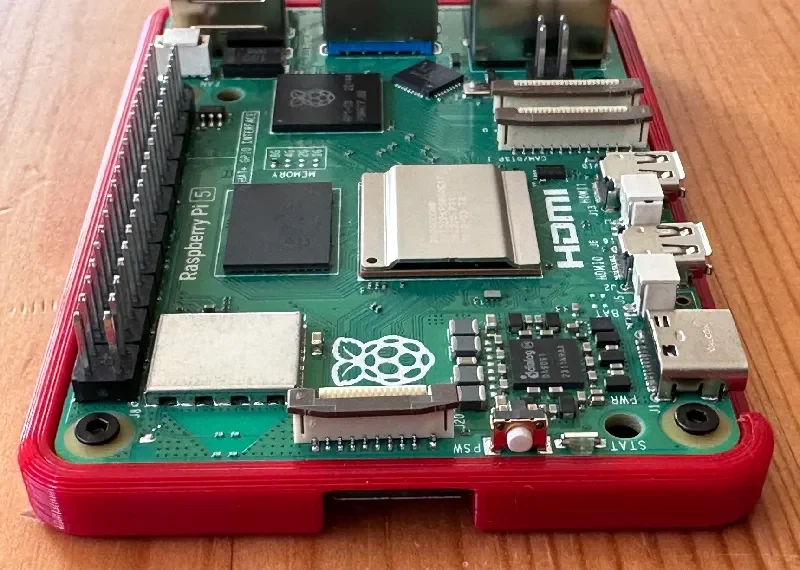

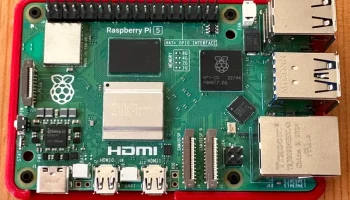

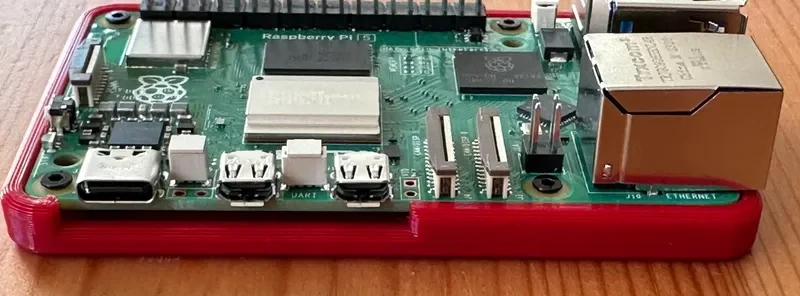

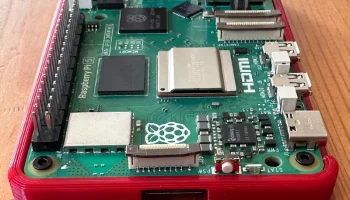

Это салазки или чехол для Raspberry Pi 5. Это только нижняя часть, она предназначена для производителей, поэтому все порты легко доступны. Как видите, имеются вырезы для питания и HDMI. SD-карта легко доступна снизу. Переключатель сброса также легко доступен.
Верха НЕТ. Он предназначен для того, чтобы производители могли получить доступ ко всем розеткам и портам, сохраняя при этом свой стол и Raspberry Pi 5 чистыми и неповрежденными.
Под доской есть место, так что если вы хотите закрепить ШЛЯПУ, то место найдется. около 2,5 мм. Это зависит от того, где вы находитесь в пространстве, поскольку стойки для винтов не вертикальны, а имеют фаску.
Обновить
2024 г., 2 февраля. Судя по отзывам, я внес небольшие изменения в сани. Теперь он на 1 мм выше оригинала, что дает больше места для официального радиатора и вентилятора. Оригинал очень тугой, возможно слишком тугой. Эта новая версия имеет зазор 0,5 мм под платой для зажимов. Я рекомендую сначала подключить раз��ем вентилятора, затем прикрепить радиатор и вентилятор, а затем, наконец, прикрепить весь компьютер к салазкам. @KarolZalezak_328751 Спасибо, Кароль, за отзыв и за улучшение этого проекта.
Печать
Размер файла 3mf, так как я не могу заставить Fusion 360 экспортировать g-код. Я жду часы и ничего не загружается! Это всего лишь файл модели. Никакой нарезки и т.п.
Я использовал eSun Fire Engine Red PLA+, но подойдет любая непроводящая нить.
Ширина сопла: 0,4 мм
Высота слоя: 0,2 мм
Плотность заполнения: 20%
Форма заполнения: кубическая.

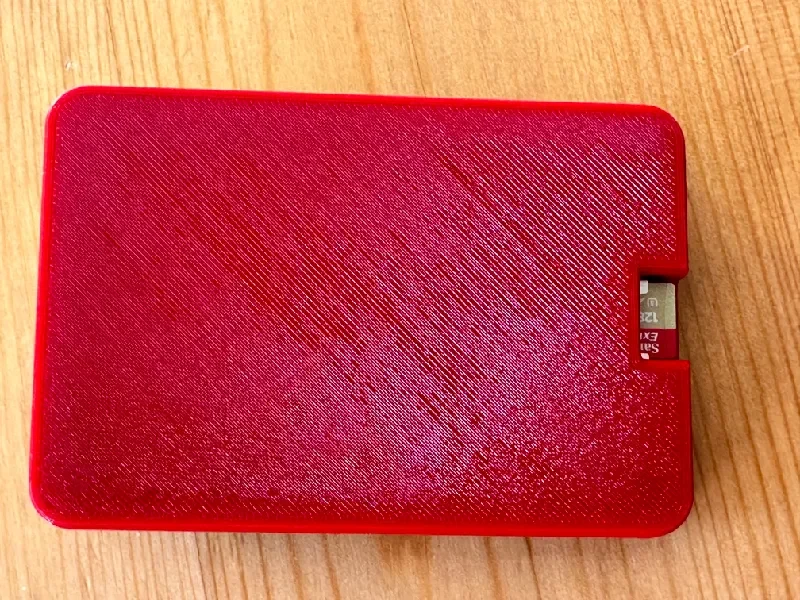

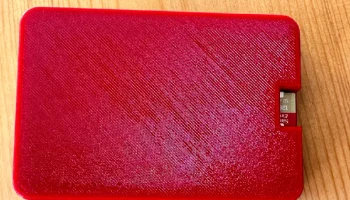

Используйте оптимальные температуры для выбранных нитей. У меня есть кровать с блестящей текстурой, которая придает красивую отделку снизу (на фото).
Здание
Звучит немного грандиозно, но вам понадобятся винты, чтобы закрепить Raspberry Pi 5 в корпусе. Я использовал винты М2 длиной 5 мм. В зависимости от ваших допусков вы можете использовать M2,5.
Максимальная глубина отверстия составляет 5 мм, включая толщину платы Pi, но подойдет любая толщина от 3,5 до 5 мм. Винты завинчиваются саморезами, поэтому никаких дополнительных действий не требуется.
Кастомизация
Очевидный вариант — сделать вырезы по краям (питание и HDMI) немного больше, но для всех кабелей, которые я пробовал, этот размер подходит.
Установите точки крепления VESA, чтобы прикрепить его к задней части монитора и снять со стола.
Если кому-то нужен файл STEP или оригиналь��ый файл Fusion 360, просто спросите, и я загружу его и сделаю. доступно.
