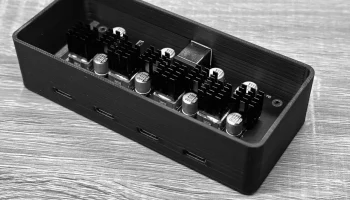

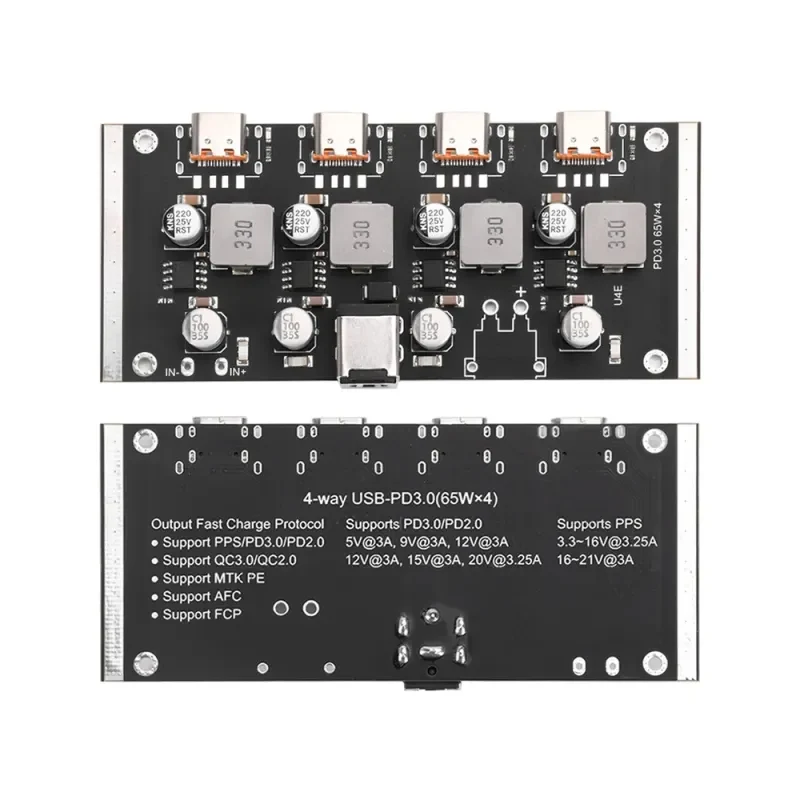

Корпус для 4-way модуля быстрой зарядки PD65W

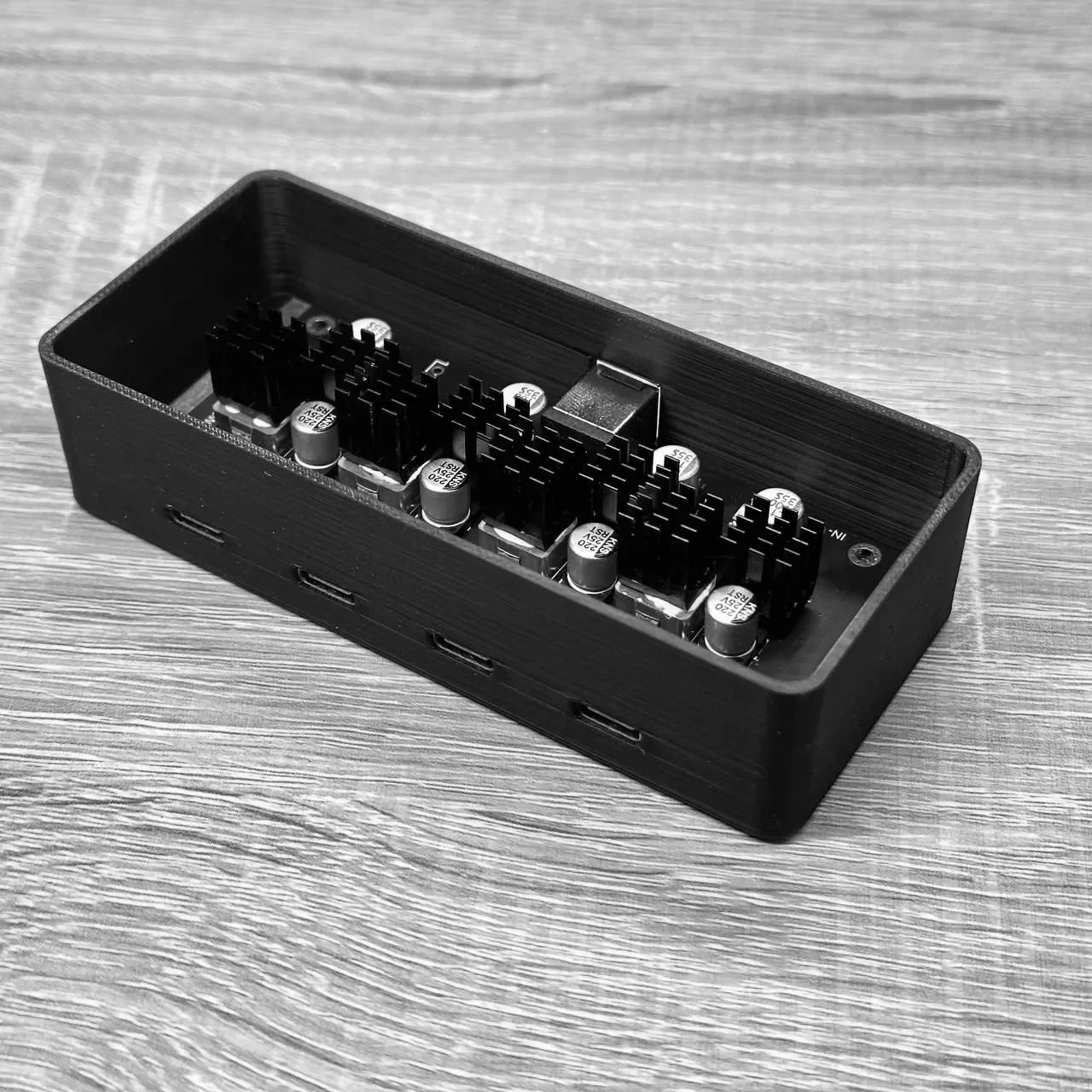

Высота корпуса рассчитана на размещение радиаторов высотой 12 мм для лучшего охлаждения дросселей и ШИМ-контроллера. Если вы хотите использовать плату без радиатора, высоту корпуса можно уменьшить в слайсере.
Лично я не рекомендую использовать эту плату без дополнительного охлаждения для зарядки мощностью более 20 Вт на порт.

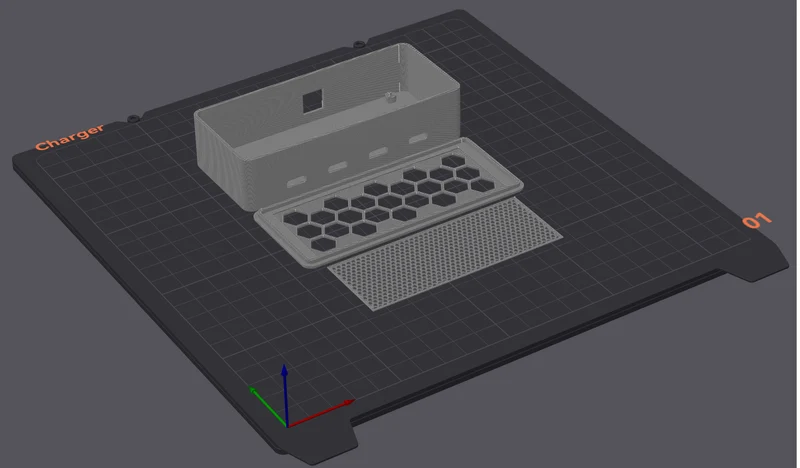

Инструкции по печати:

Высота слоя: 0,2 мм для стандартной печати.
Толщина линии: 0,4 мм.
Для лучшего внешнего вида: используйте высоту слоя 0,16 мм.
Grill.stl: следует печатать без верхнего и нижнего слоев, с 30% сотовым заполнением.
Важно! Откалибруйте настройку печати перемычки для обеспечения максимальной точности отверстий для разъема Type-C.
Материал: используйте любую высокотемпературную нить; не печатайте с использованием нити PLA.

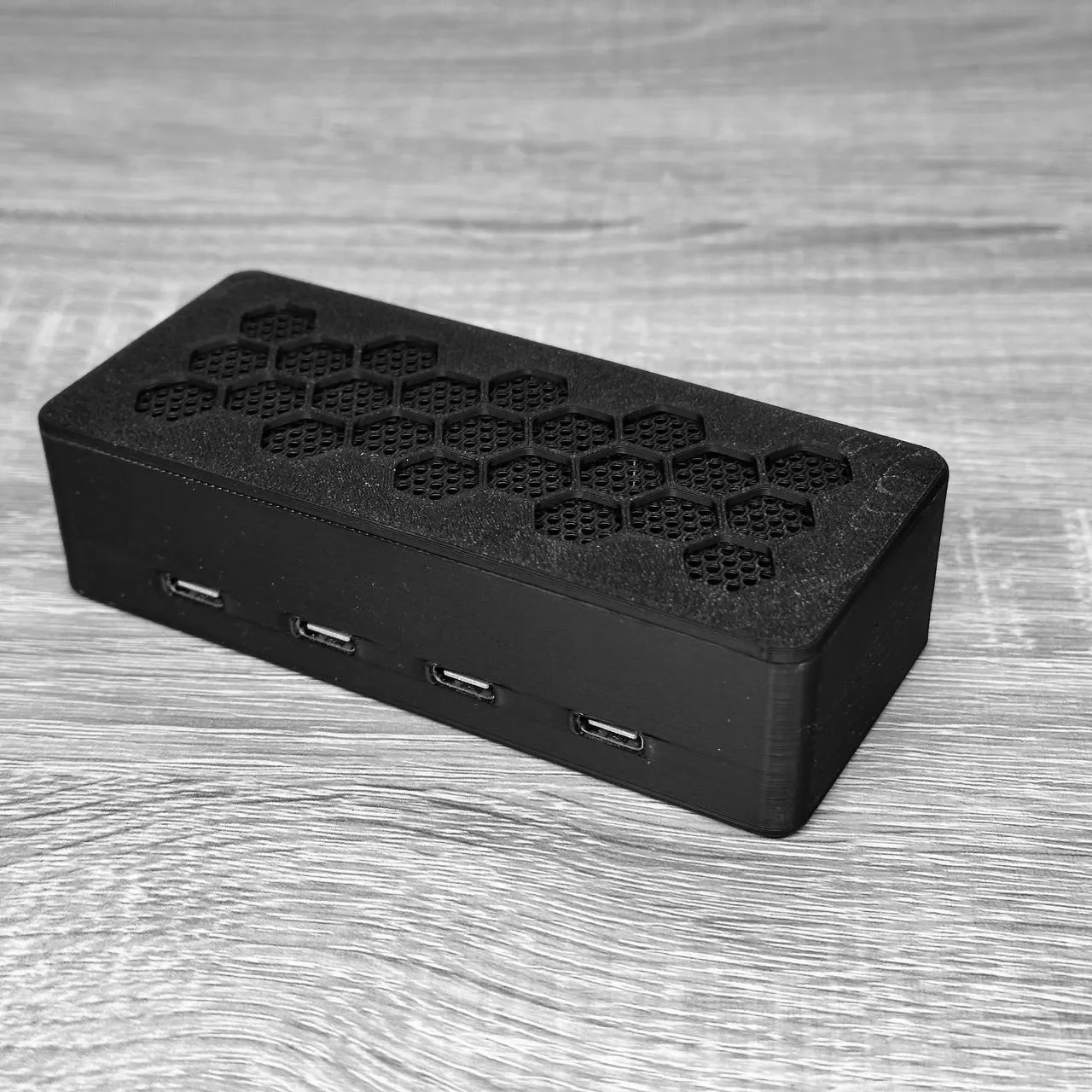

Поместите сетку в вырез в верхней крышке, для фиксации добавьте клей. Также для сборки вам понадобятся 4 шт шурупов М2*4.
Возможно, вам придется выполнить постобработку отверстий, чтобы обеспечить плотное прилегание соединителей к стене.
