3D-дизайн Калибры 1-14 мм

Пожалуйста, ставьте лайки, комментируйте и публикуйте сообщения! Зная, что вы все используете и как вы это используете, стоит создавать больше дизайнов!

Это простое устройство позволяет вам визуально увидеть и почувствовать различные размеры и функции, которые вы будете использовать во время 3D-строительства, моделирования и даже печати.

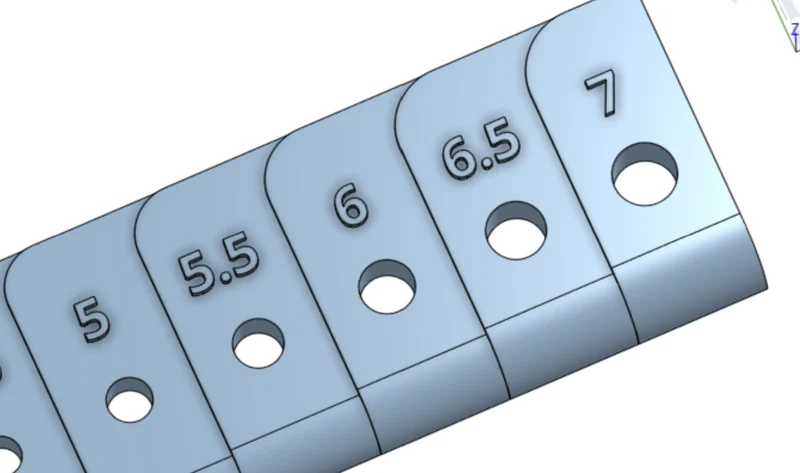

Первые два калибра имеют толщину 1-7 мм с шагом ½ мм. Также показано одинаков��е скругление в мм на передней части каждого выступа, а также внешний диаметр этого скругления в мм вверху. В каждой вкладке также имеется отверстие, равное мм на вкладке.

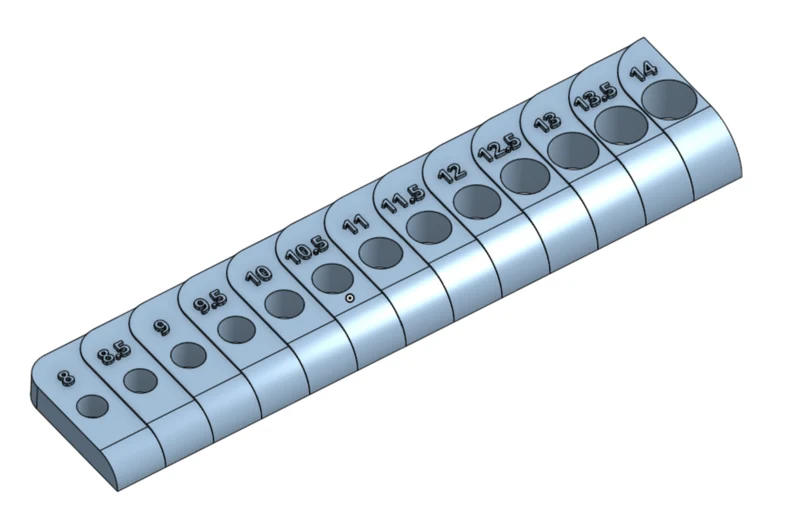

Существует также калибр 8-14 мм, который продолжает ту же схему, что и раньше, но для более крупных сборок.

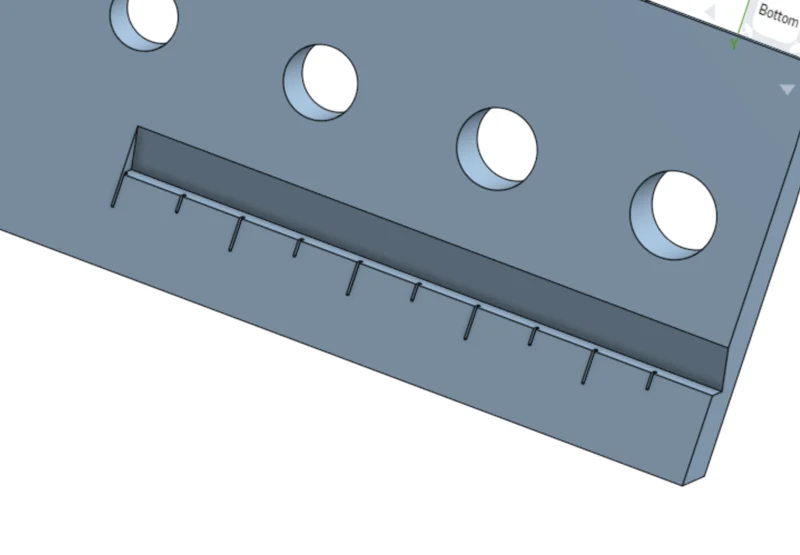

Во второй версии калибра 1-7 мм (вдохновленной Томаски, коллегой-преподавателем технических наук) на задней стороне имеется прорезь для измерения длины винта или болта. Длинные штрихи располагаются через каждые сантиметры, а более короткие — через каждые 5 мм.

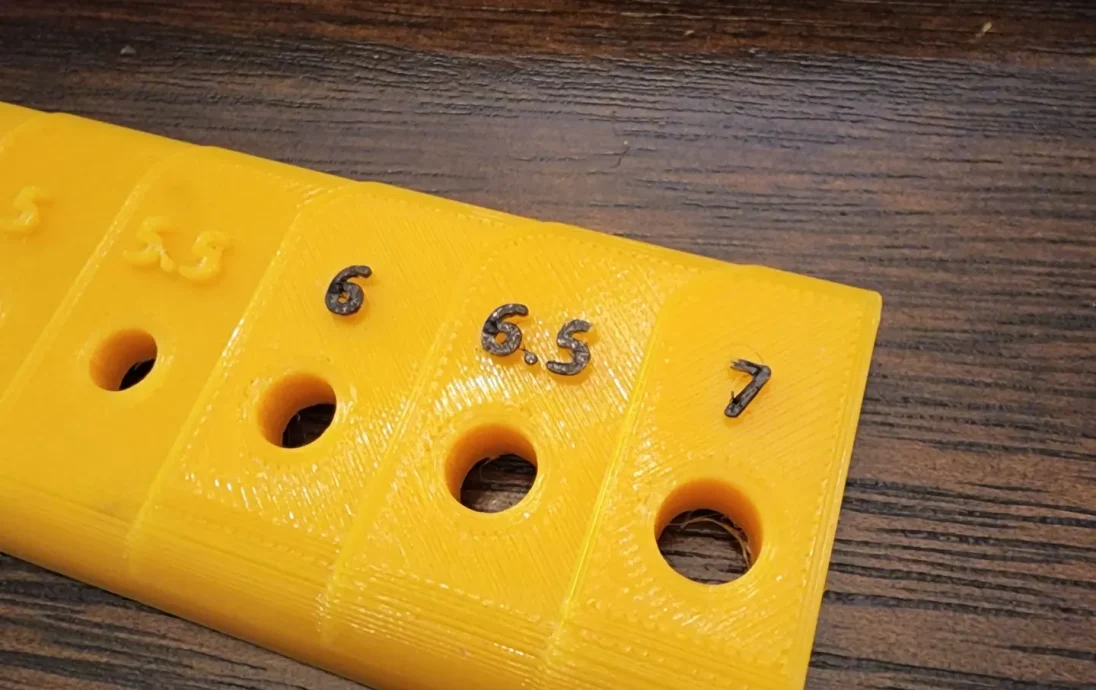

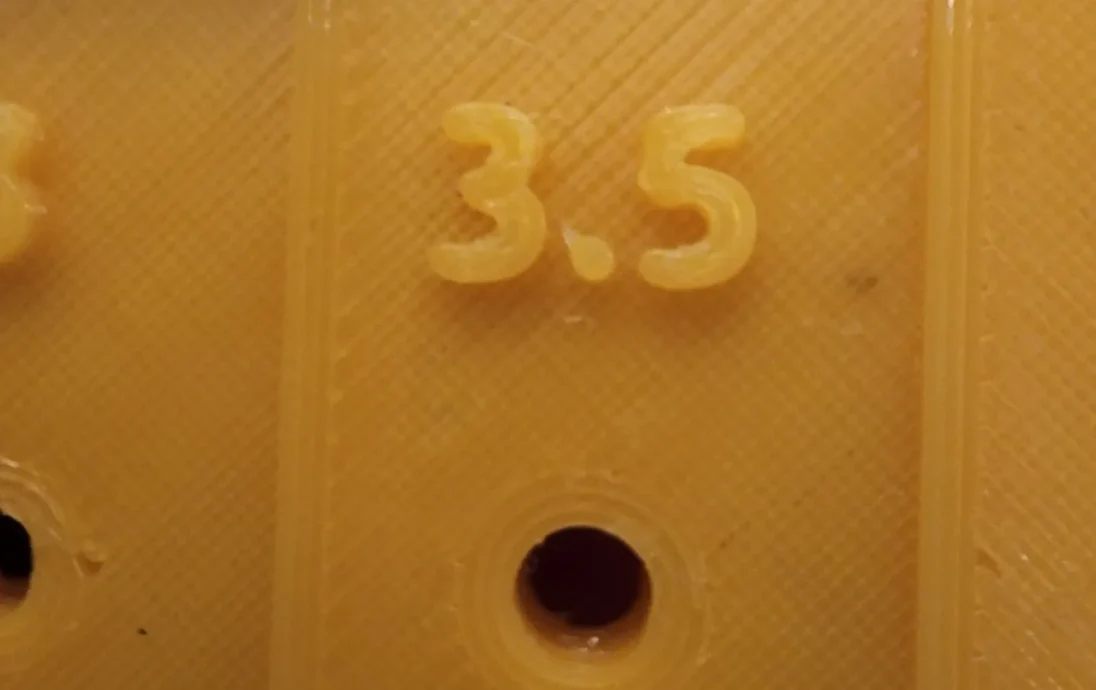

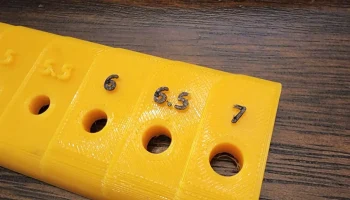

На одной из картинок я также показал, что с выпуклыми цифрами на 1 мм довольно легко использовать шулер или аналогичный маркер/краску, чтобы выделить цифры и сделать их более заметными.

Имейте в виду, что принтеры обычно слегка занижают размер отверстий. Это хорошо, так что вы можете использовать сверло и вр��чную очистить каждое отверстие, чтобы гарантировать правильный размер отверстия.

www.Youtube.com/kabliga
