Корпус платы контроллера ЖК-панели - плата M.NT68676.2A ...

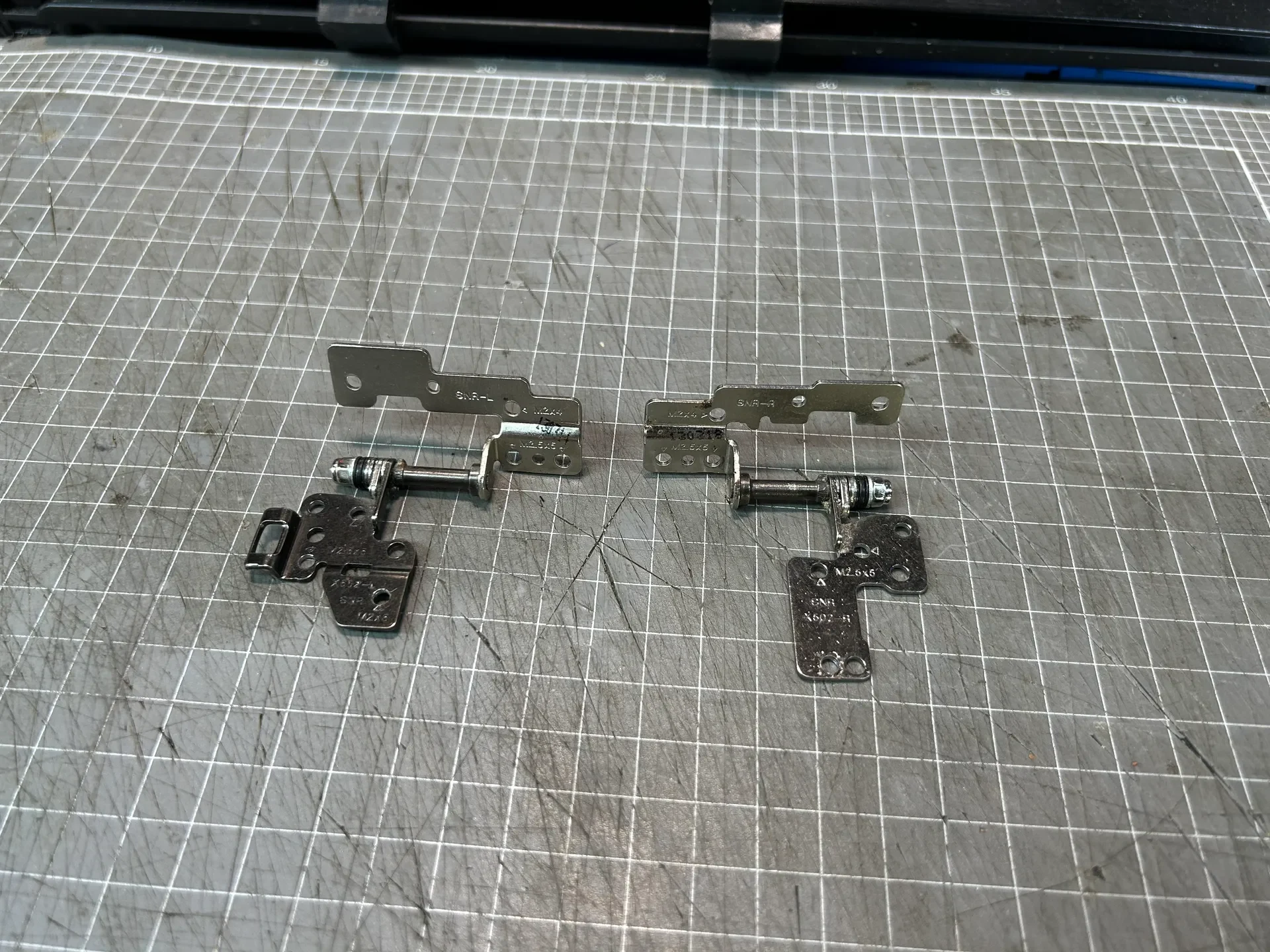

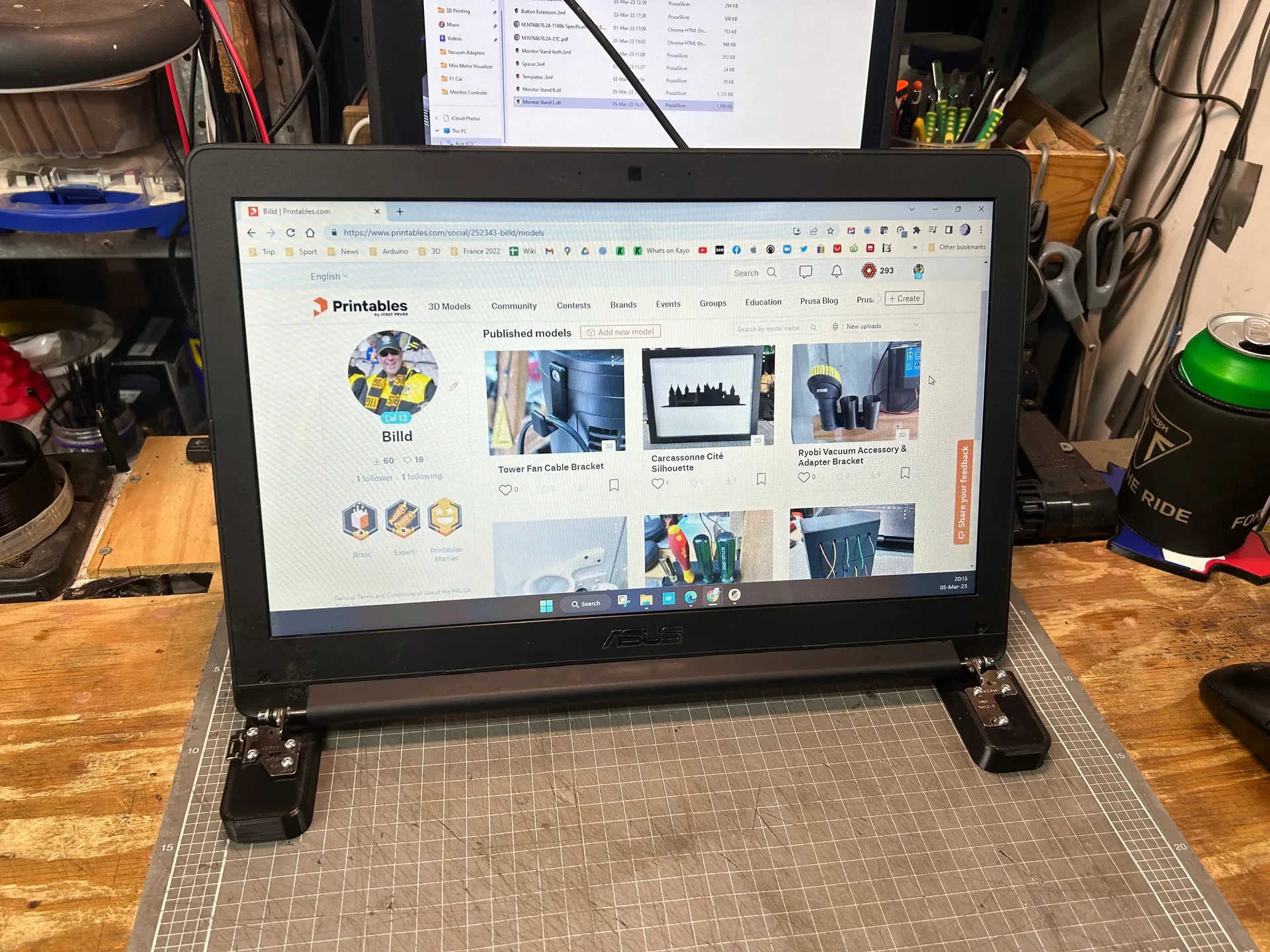

У меня был старый медленный ноутбук, которым не пользовались много лет. Я перепрофилировал экран, используя внешнюю плату контроллера, спроектировал и распечатал корпус для платы контроллера и «ножки» для кронштейнов монитора.

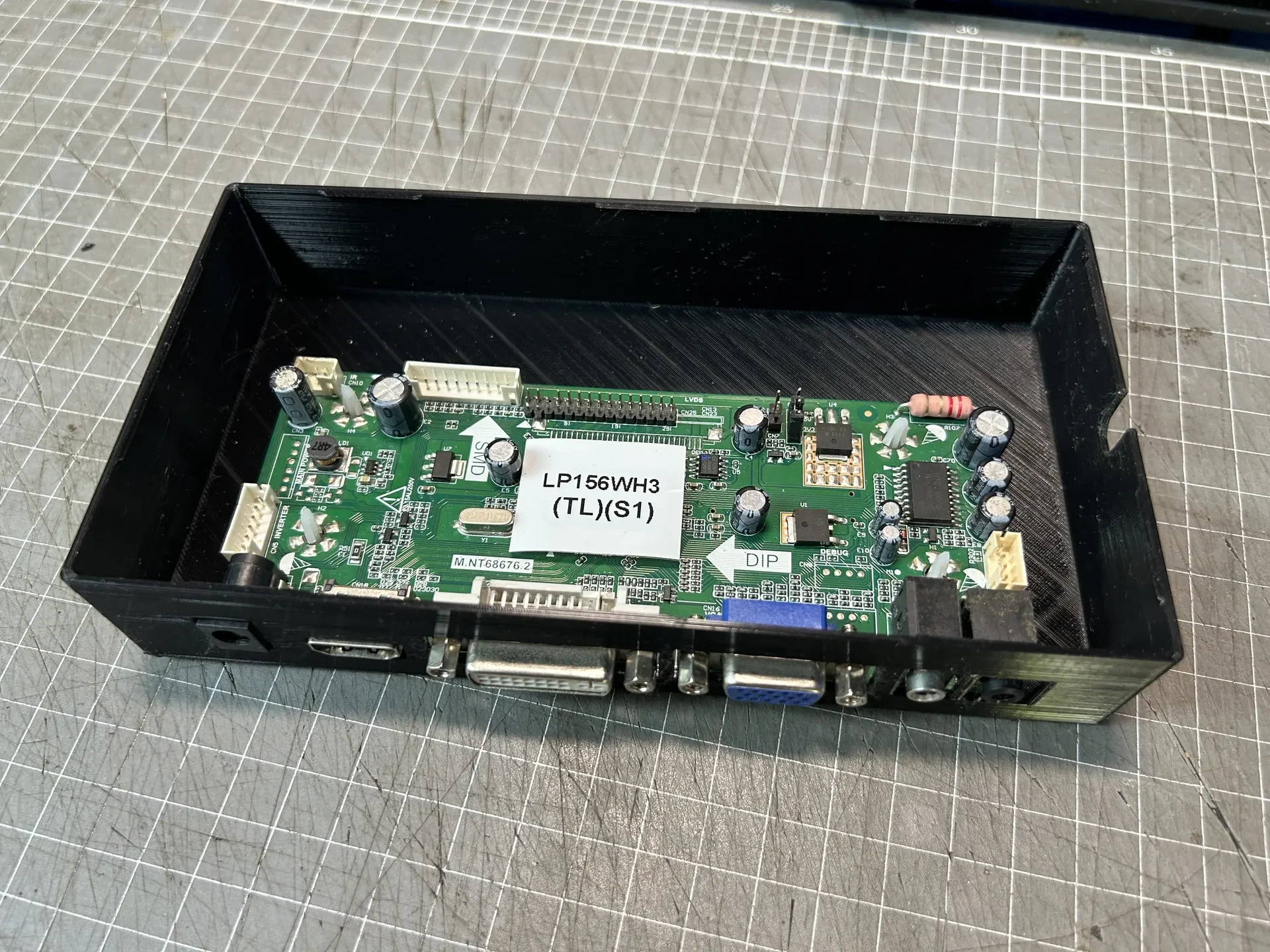

Плата контроллера уникальна для каждой ЖК-панели, номер указан на задней стороне панели, контроллер доступен на Ebay, Aliexpress и т. д. — для моей панели — LP156WH3(TL)(S1) — плата контроллера — модель M.NT68676.2A.

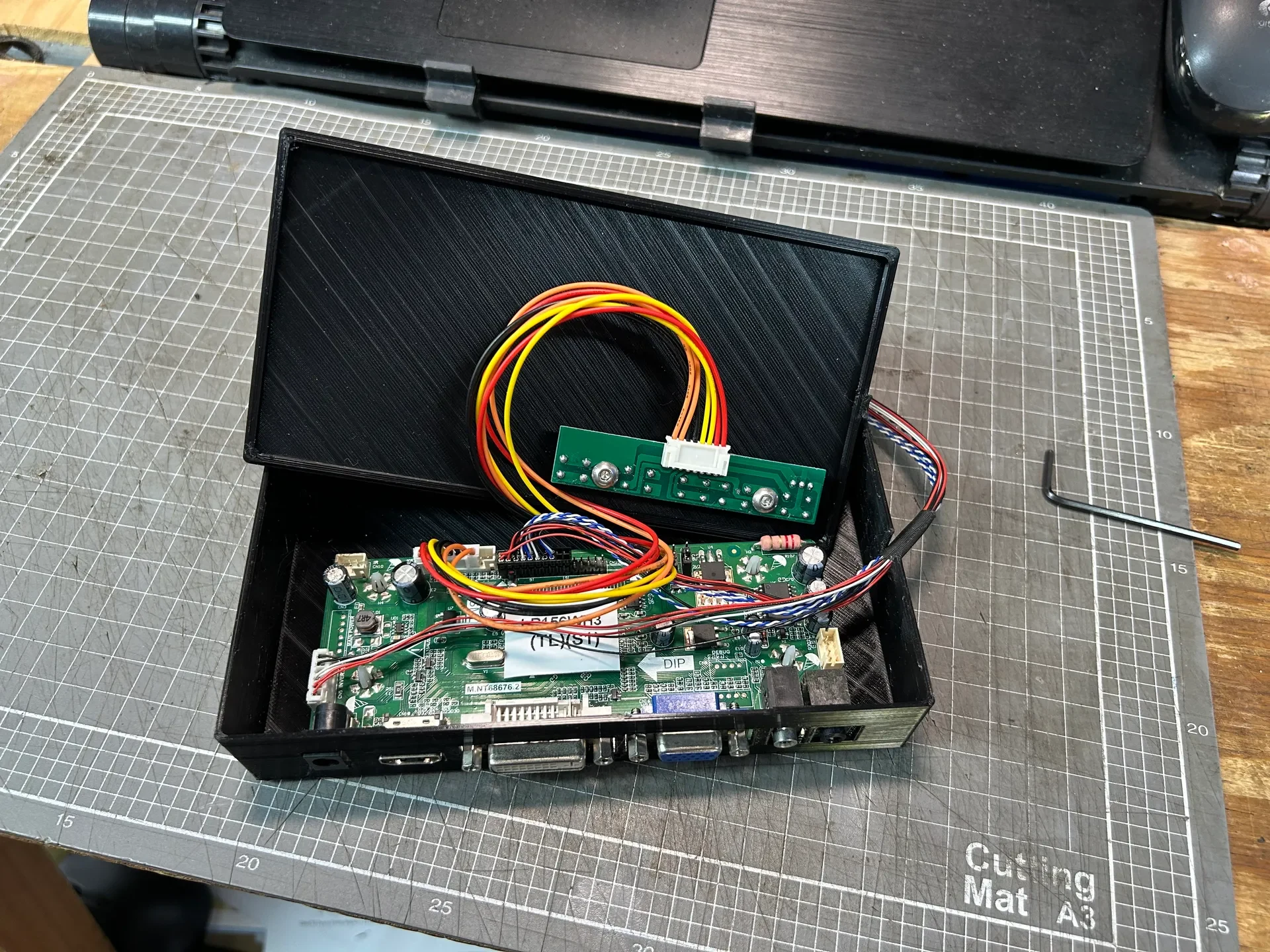

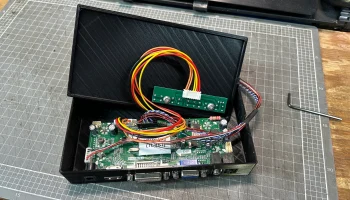

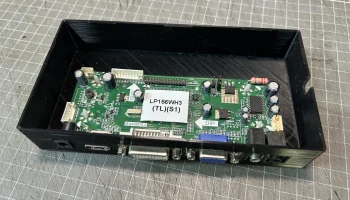

Крышка кейса имеет защелкивающуюся конструкцию, поэтому винты не требуются. Я прикрепил контроллер к нижней части корпуса с помощью нейлоновых стоек, входящих в комплект платы.

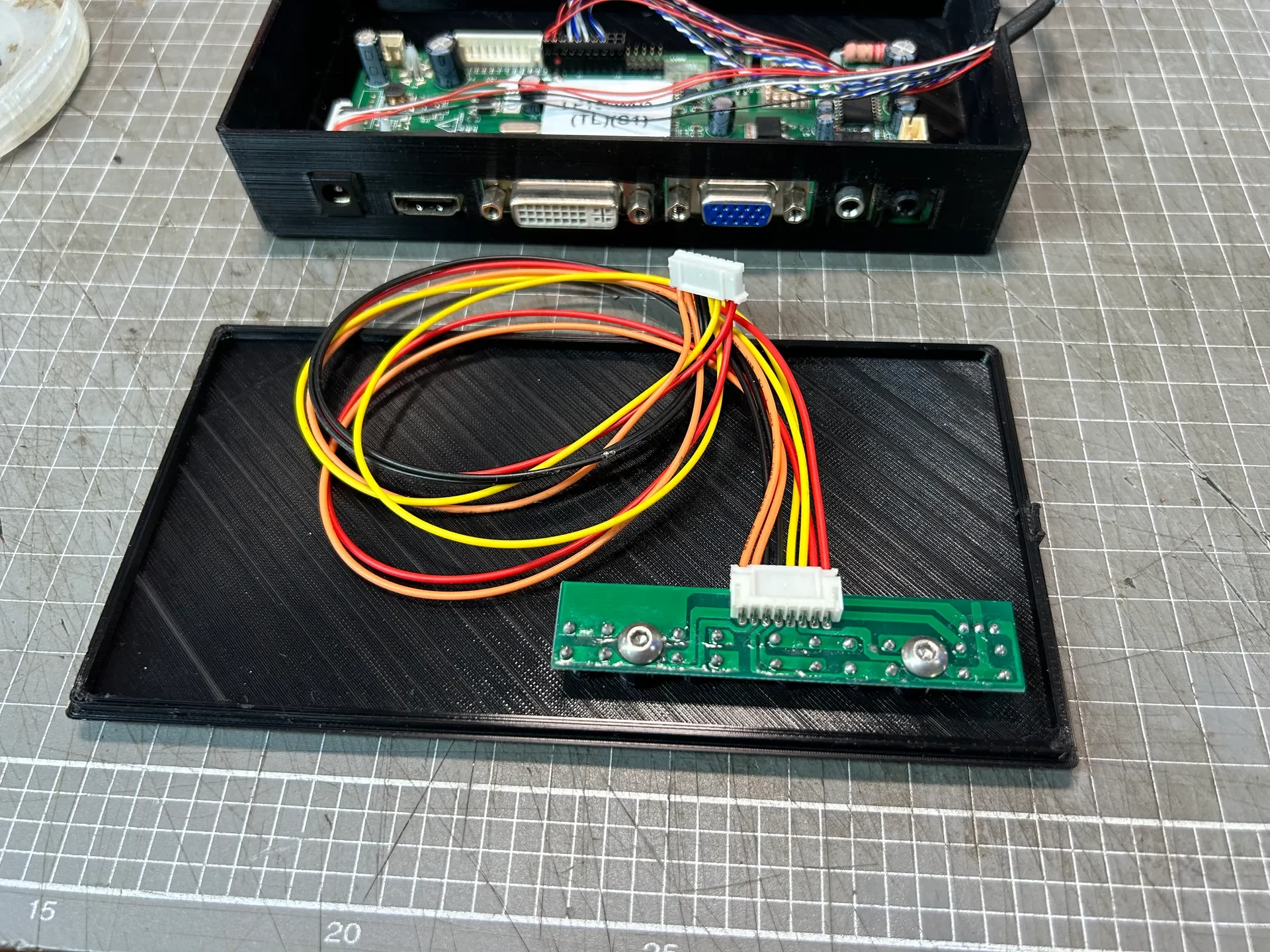

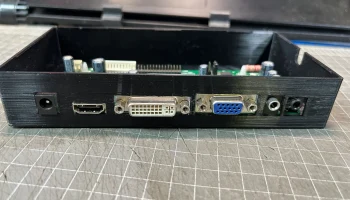

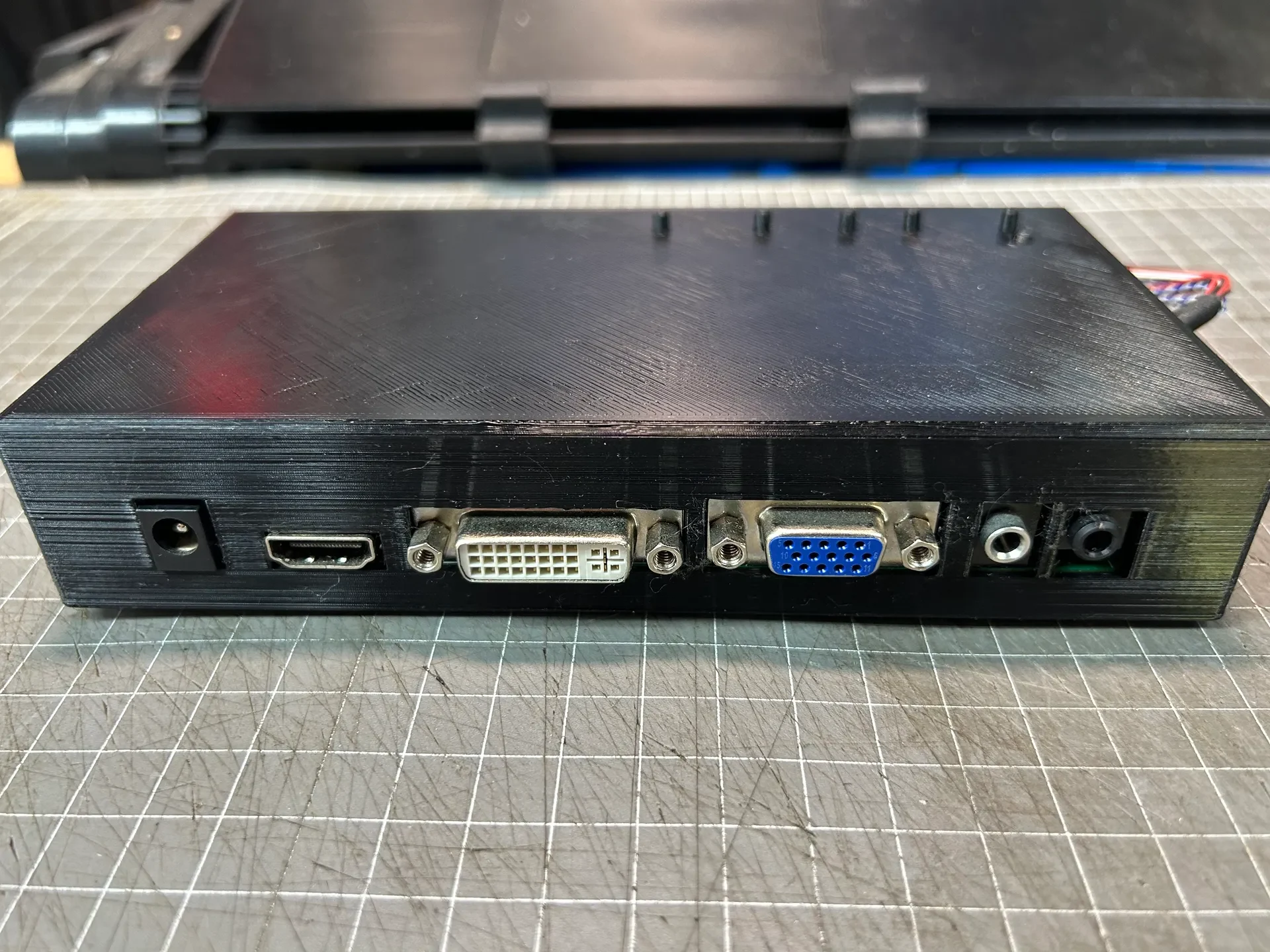

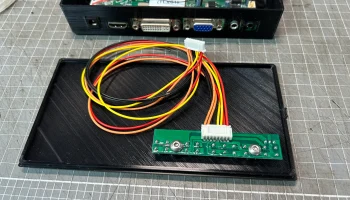

Для кнопок управления и светодиода потребовались небольшие отверстия, а для кнопок — удлинители через крышку. Плата кнопок крепится двумя винтами M3x8 мм, отрегулированными по высоте, чтобы удлинители слегка прилегали к кнопкам и не двигались до тех пор, пока кнопка не будет нажата.

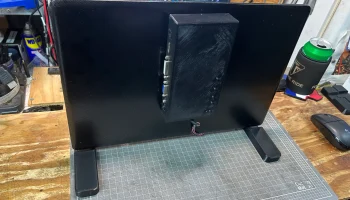

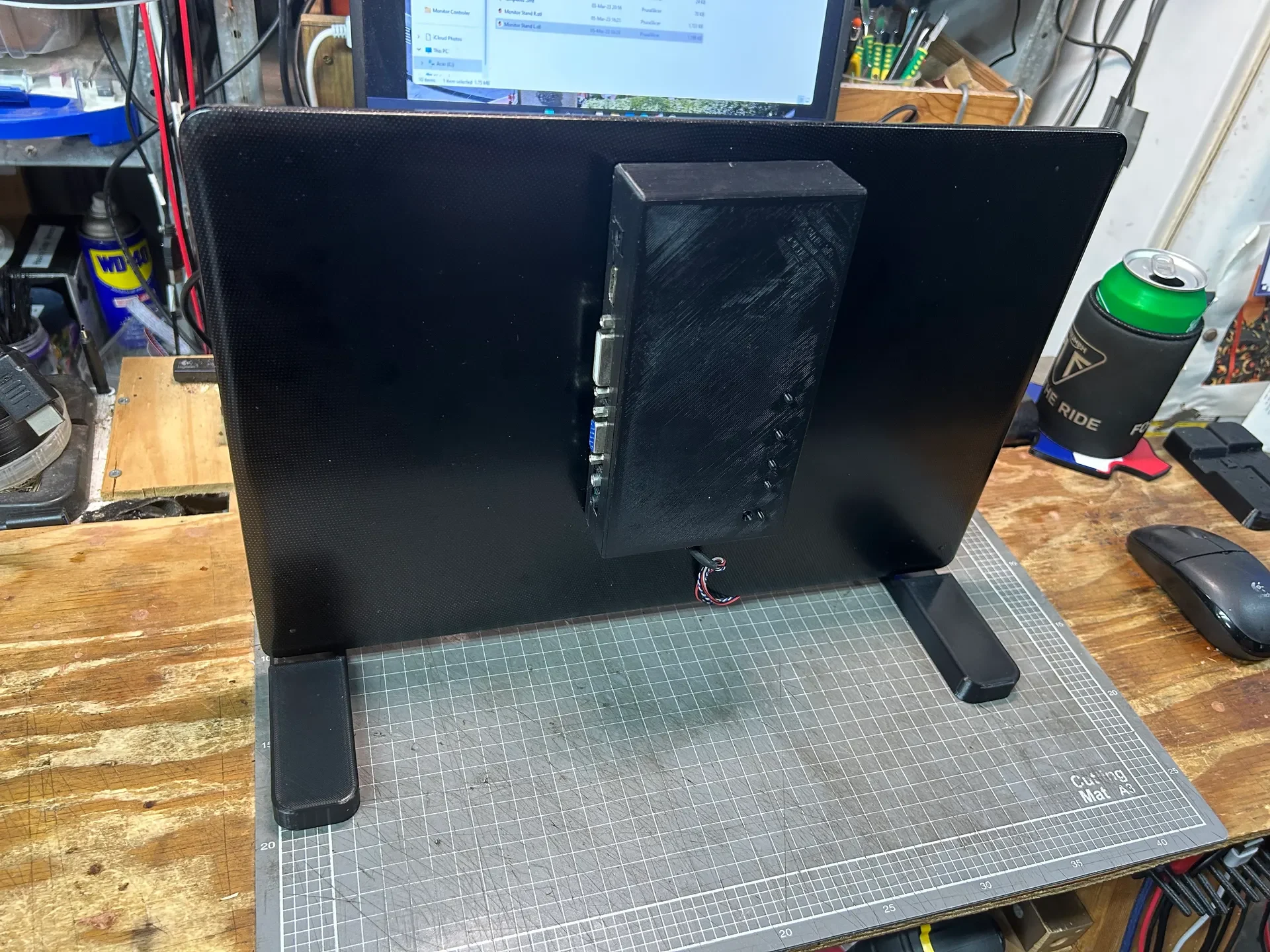

Корпус крепится к задней части экрана с помощью двустороннего скотча, а кабель прокладывается к основанию ЖК-панели снизу. Я использовал вращающий��я инструмент, чтобы удалить часть пластика, чтобы кабель и разъем оставались на одном уровне, а существующие декоративные панели ноутбука скрывали все. Хорошая, чистая отделка.

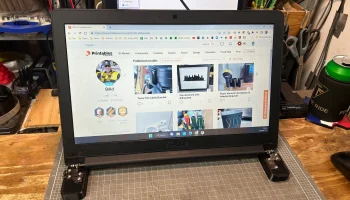

Это отличный дополнительный монитор для любого устройства с выходами HDMI, DVI или CGA.
Дело было напечатано как:

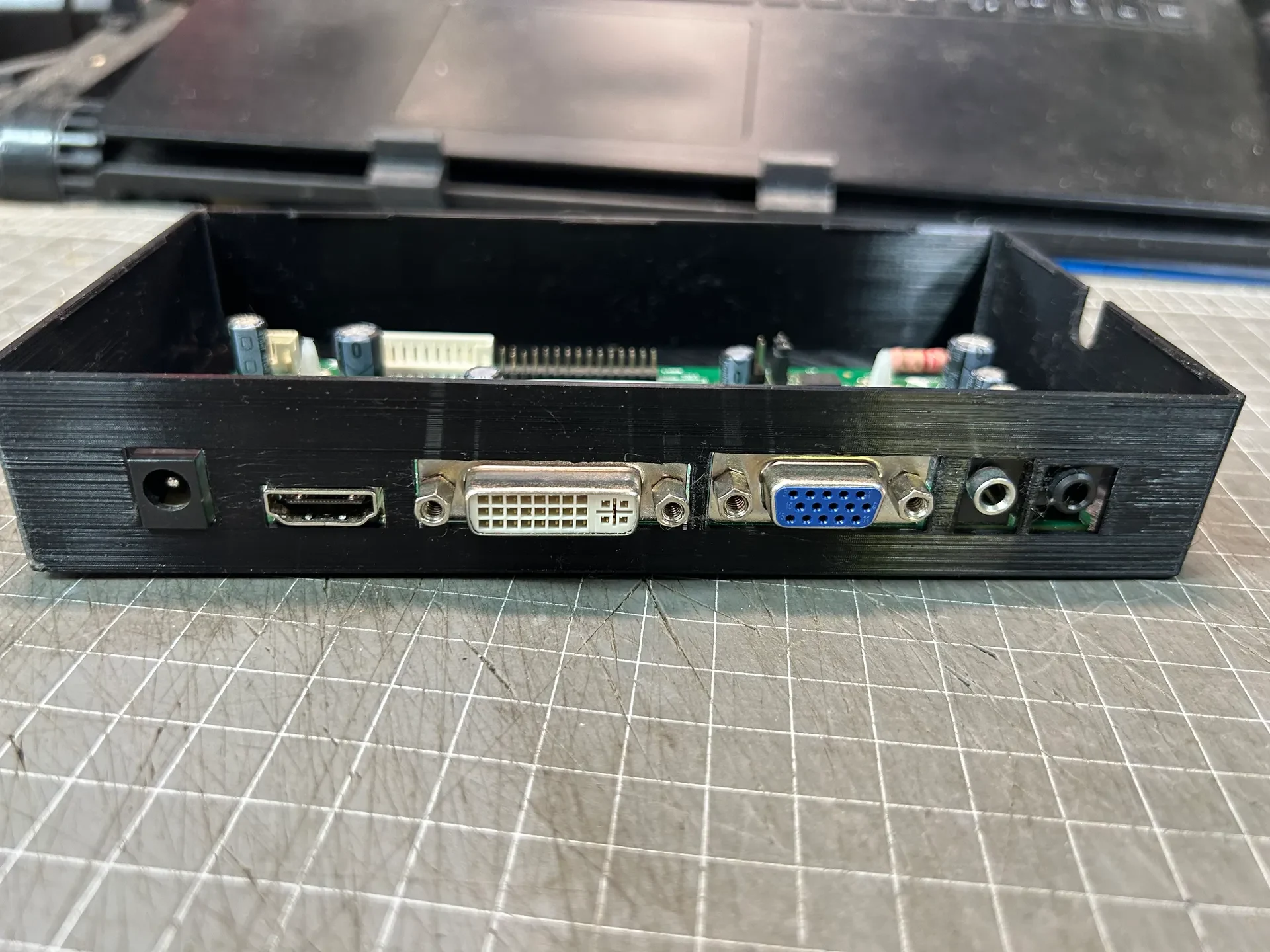

Качество 0,15 мм, заполнение 15 %, Prusament PLA, краска на опорах вдоль верхней части отверстий для гнезд и фланец на основании для нейлоновых стоек.

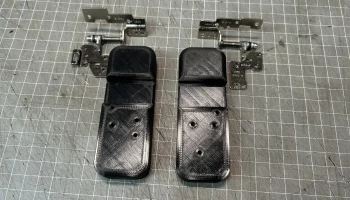

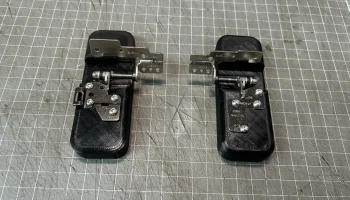

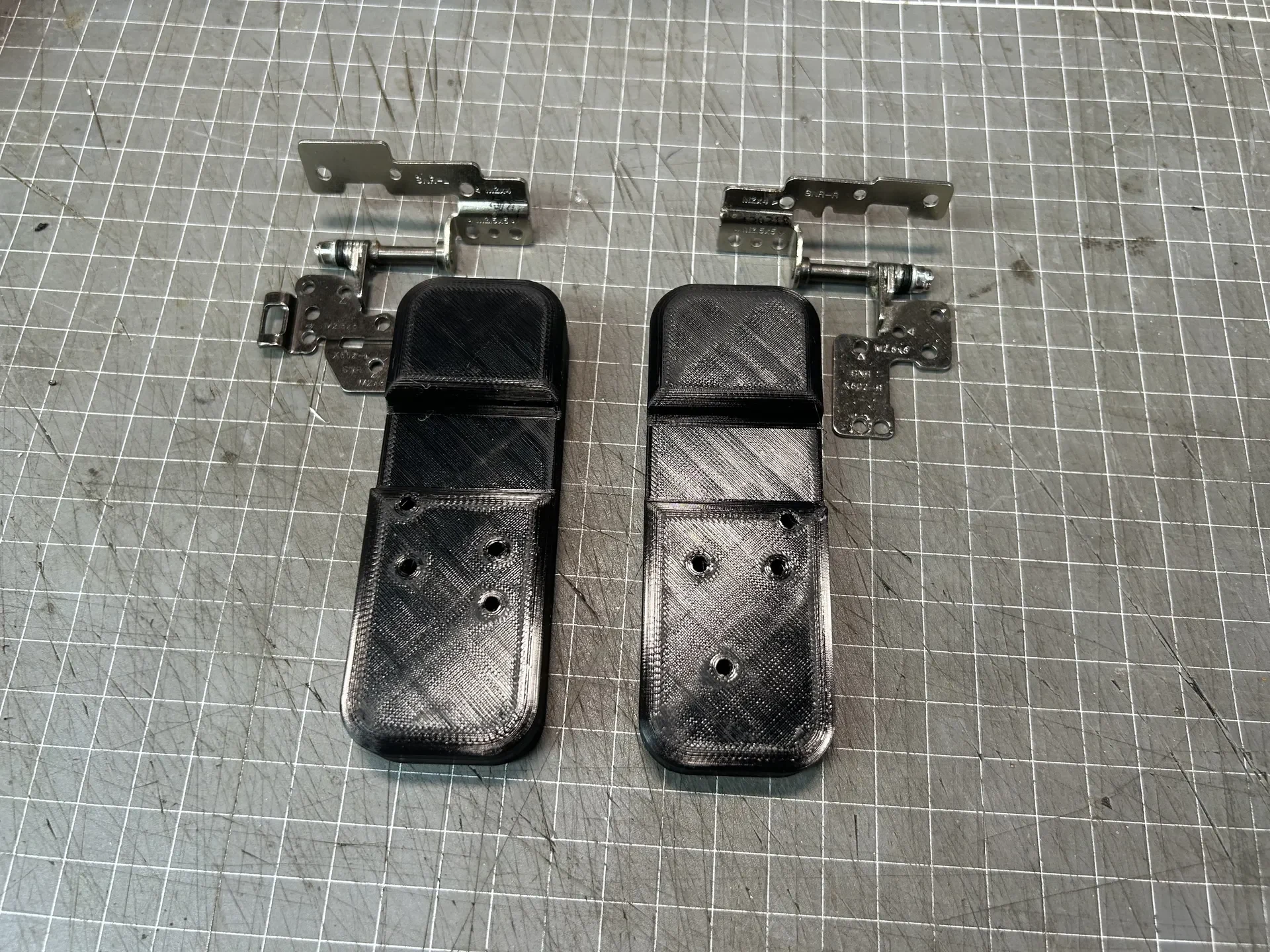

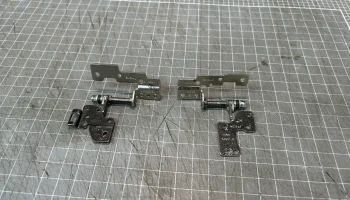

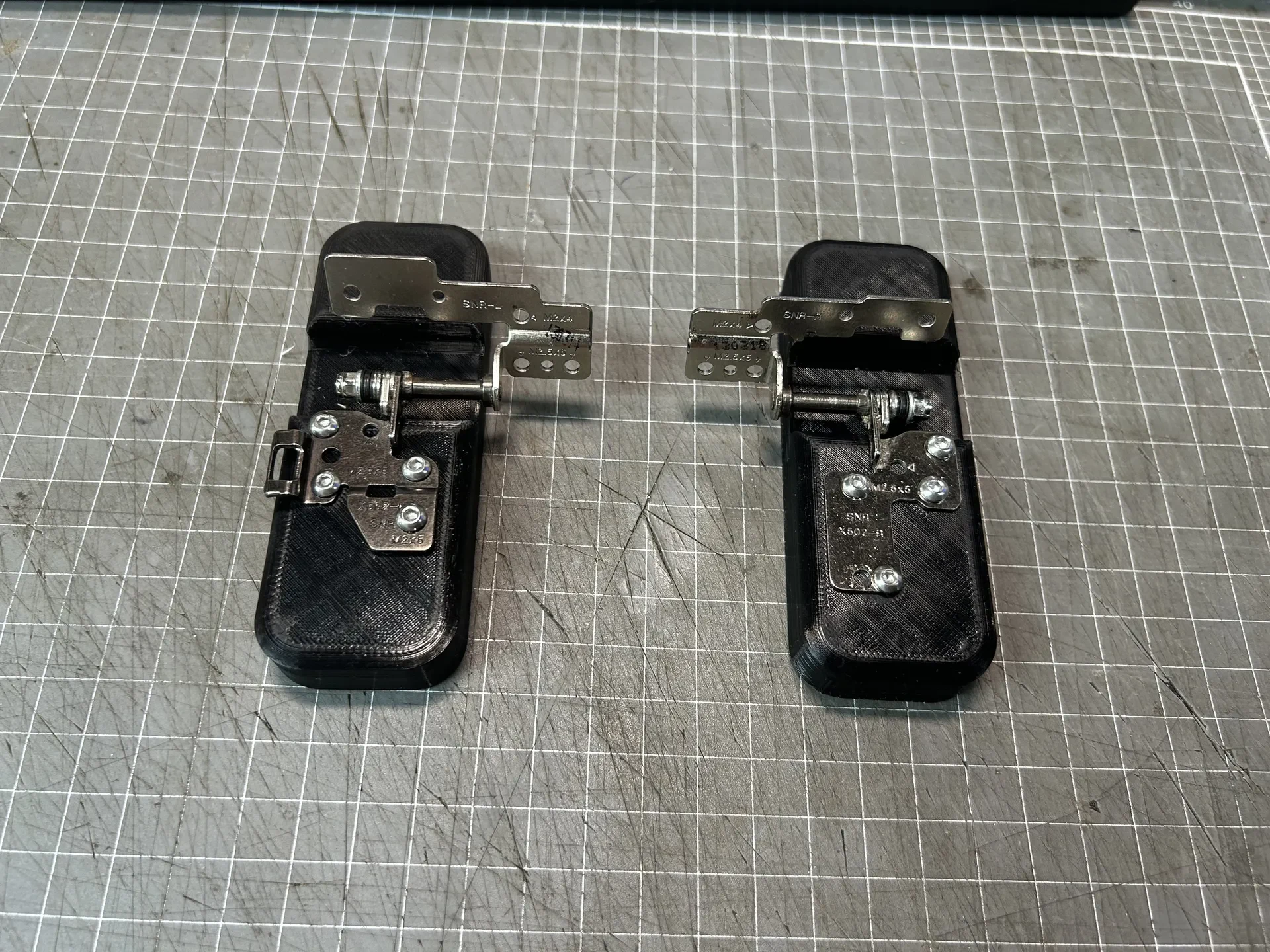

Подставки для мониторов были напечатаны как:
Качество 0,30 мм, заполнение 15 %, Prusament PLA, без опор.
