Чехол GBS-8200
===== CZ =====

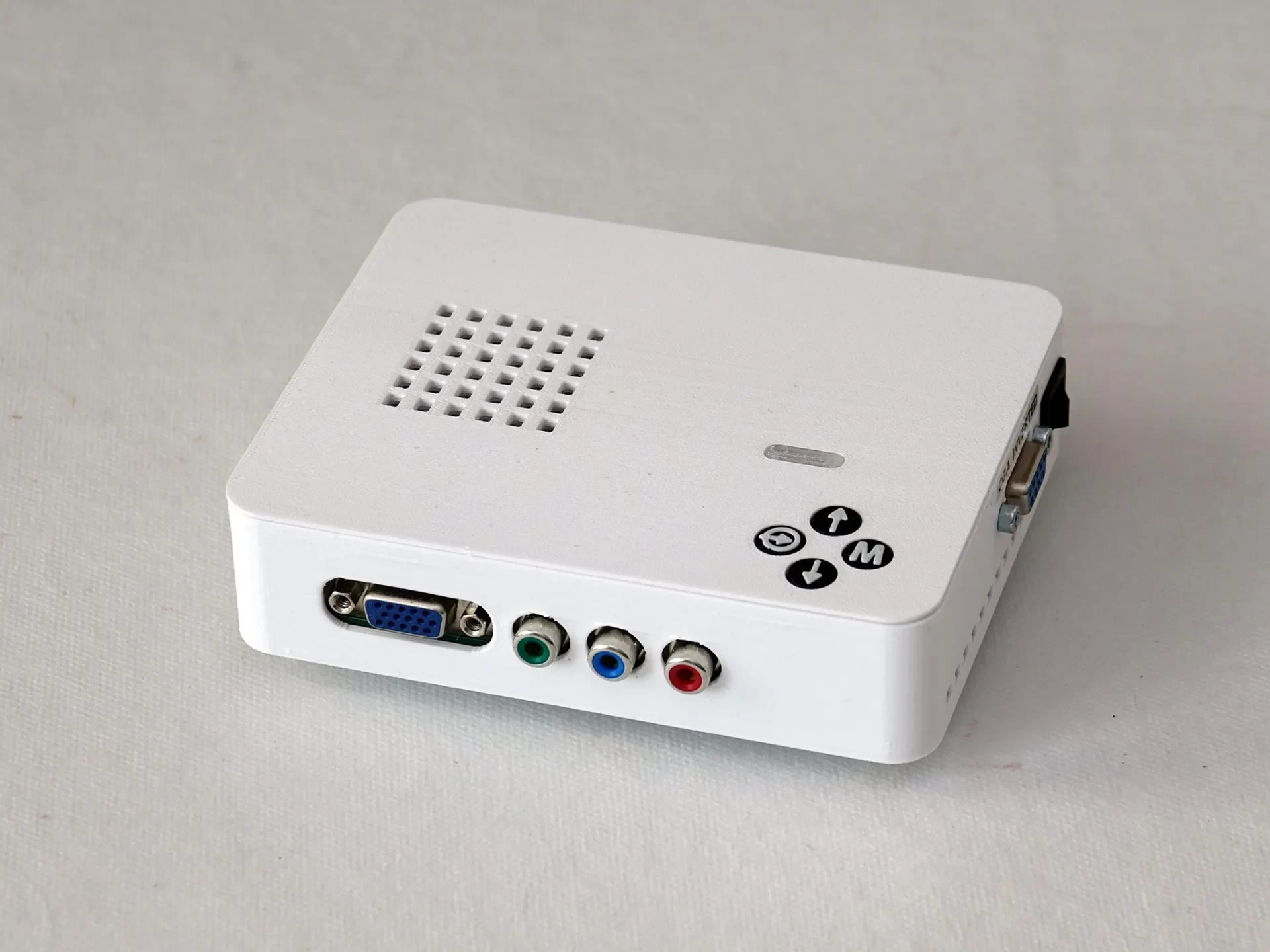

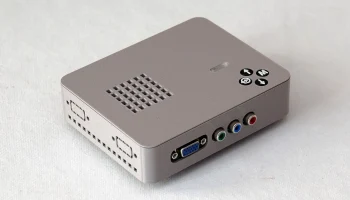

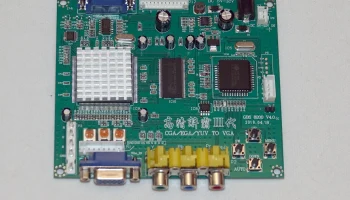

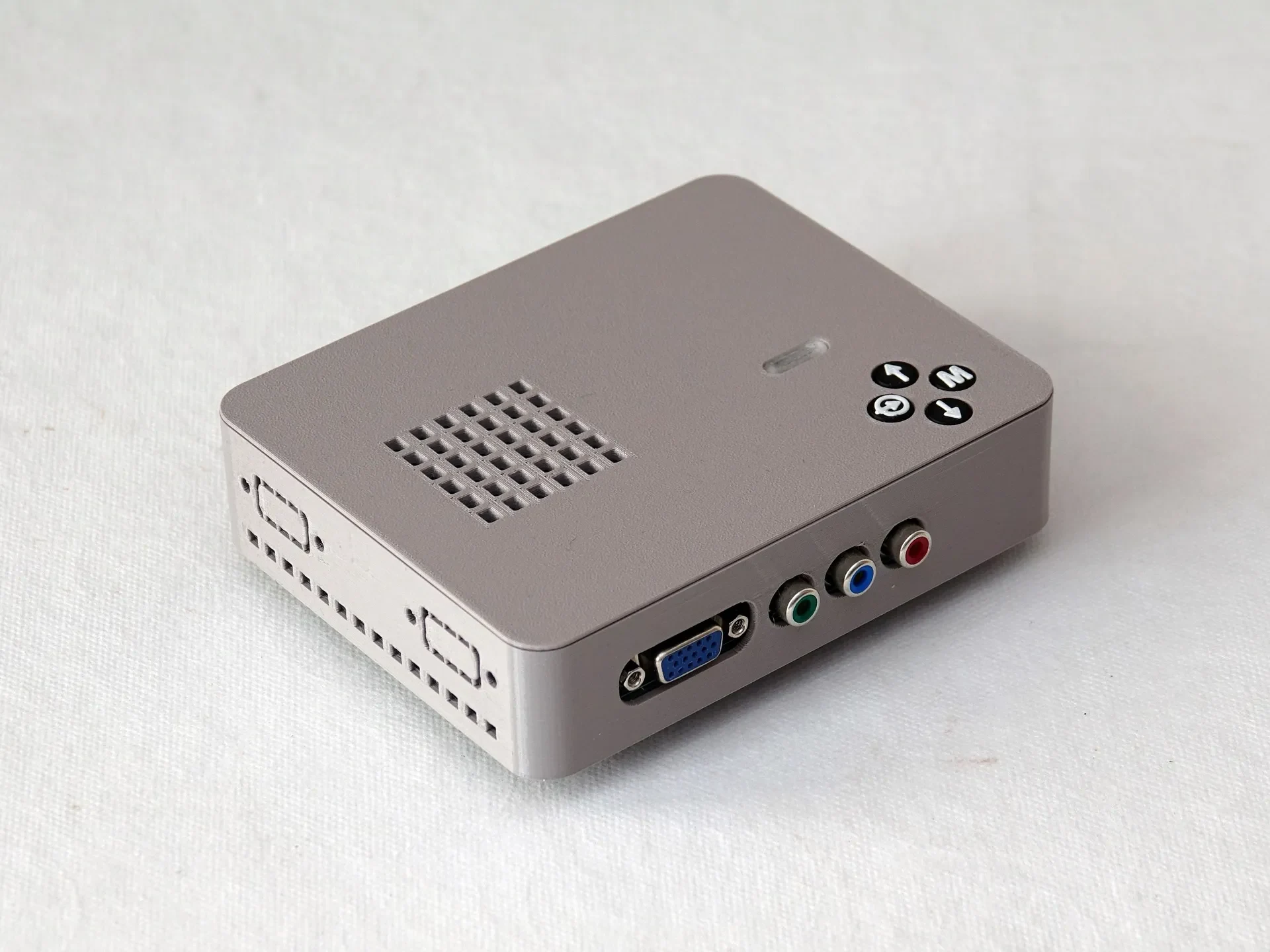

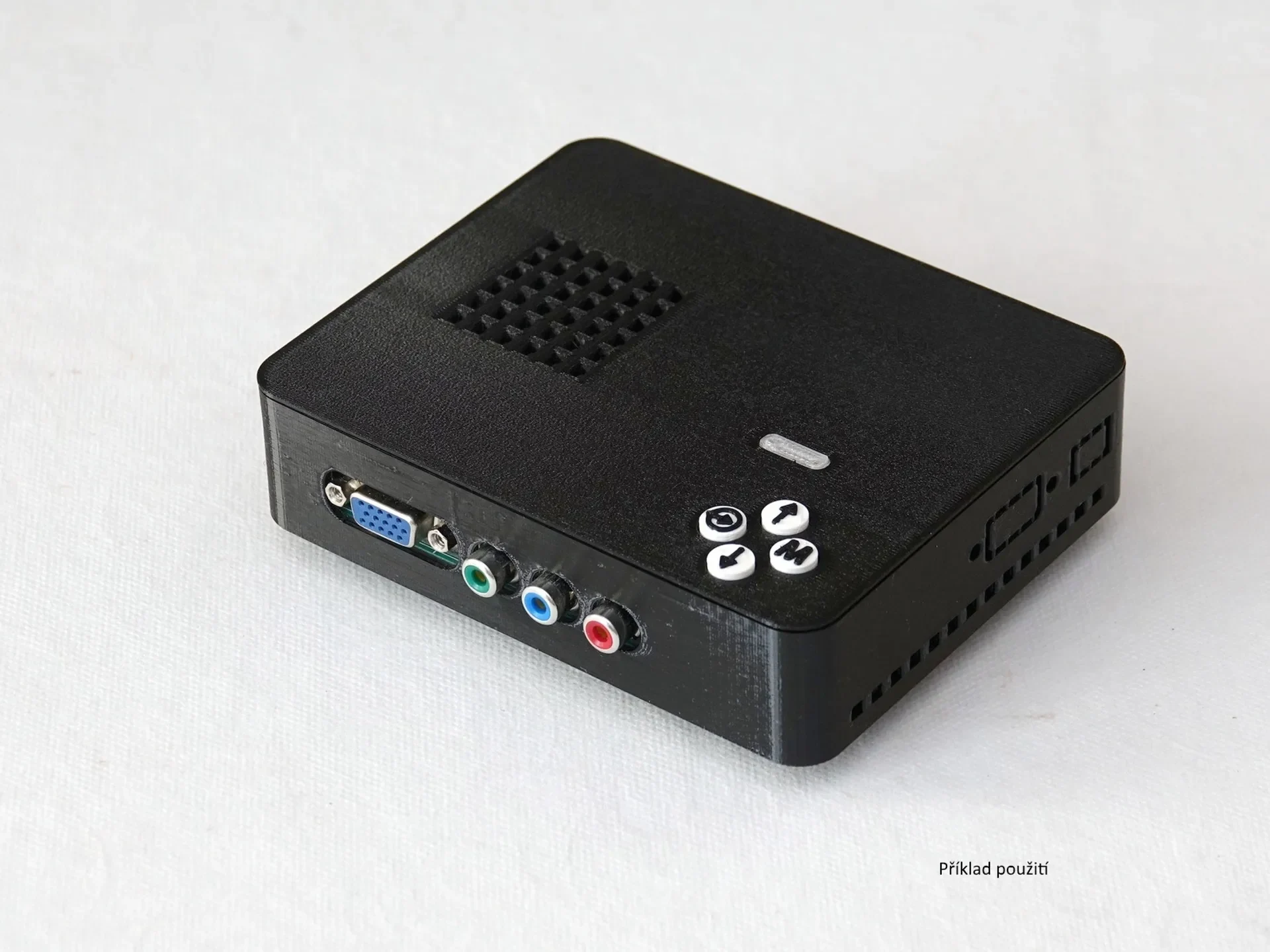

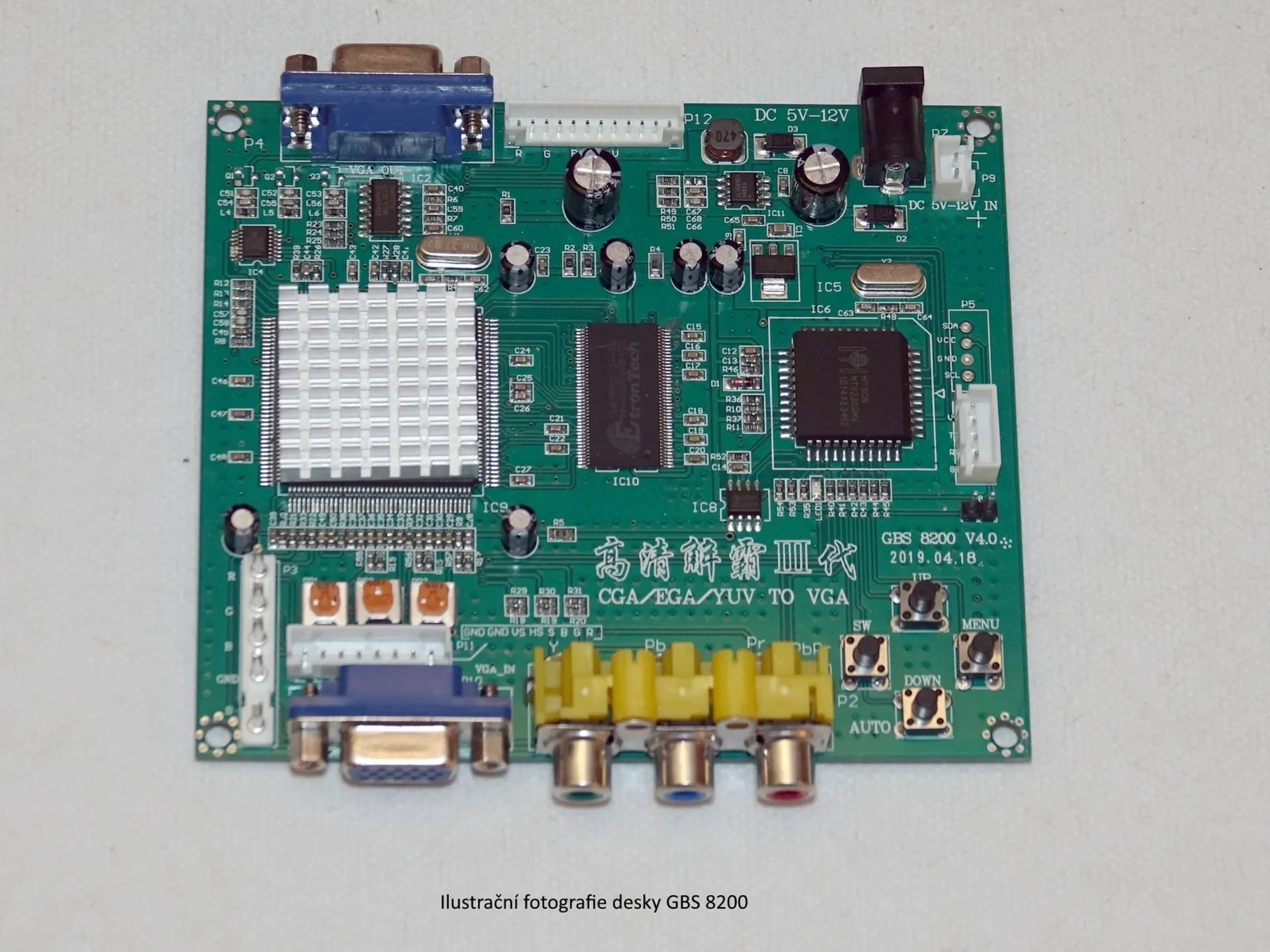

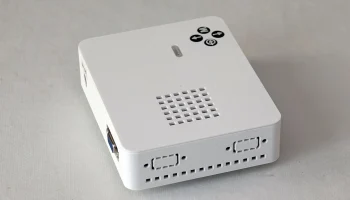

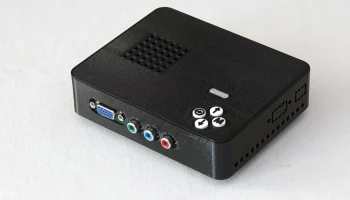

Это комплектная коробка для конвертера GBS-8200.
Если вы скачаете мои модели, пожертвуйте несколько крон на мое развитие. Это не обойдется вам дорого и покроет хотя бы часть моих материальных затрат на тестовую печать и отладку модели. Сделать это можно, нажав кнопку «Пожертвовать».

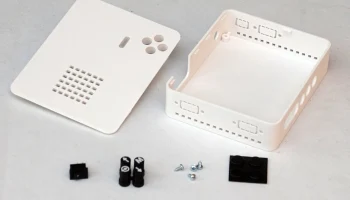

Улучшения по сравнению с другими коробками:

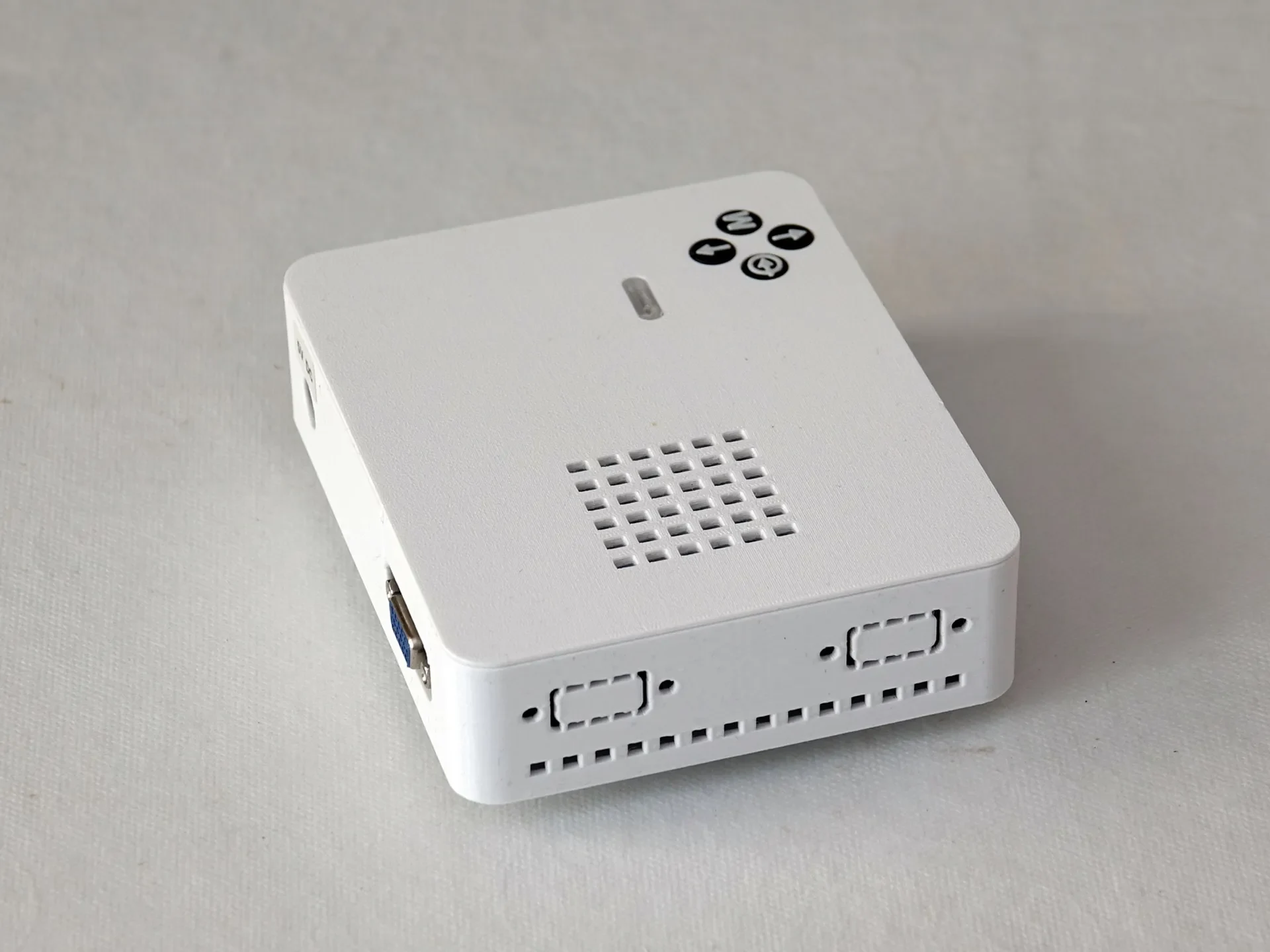

добавлены боковые вырезы для разъема Canon 15 или Canon 9, для возможности добавления еще одного входного или выходного разъема, поэтому вам не придется постоянно открывать коробку
индикация работы с помощью светового туннеля для диода

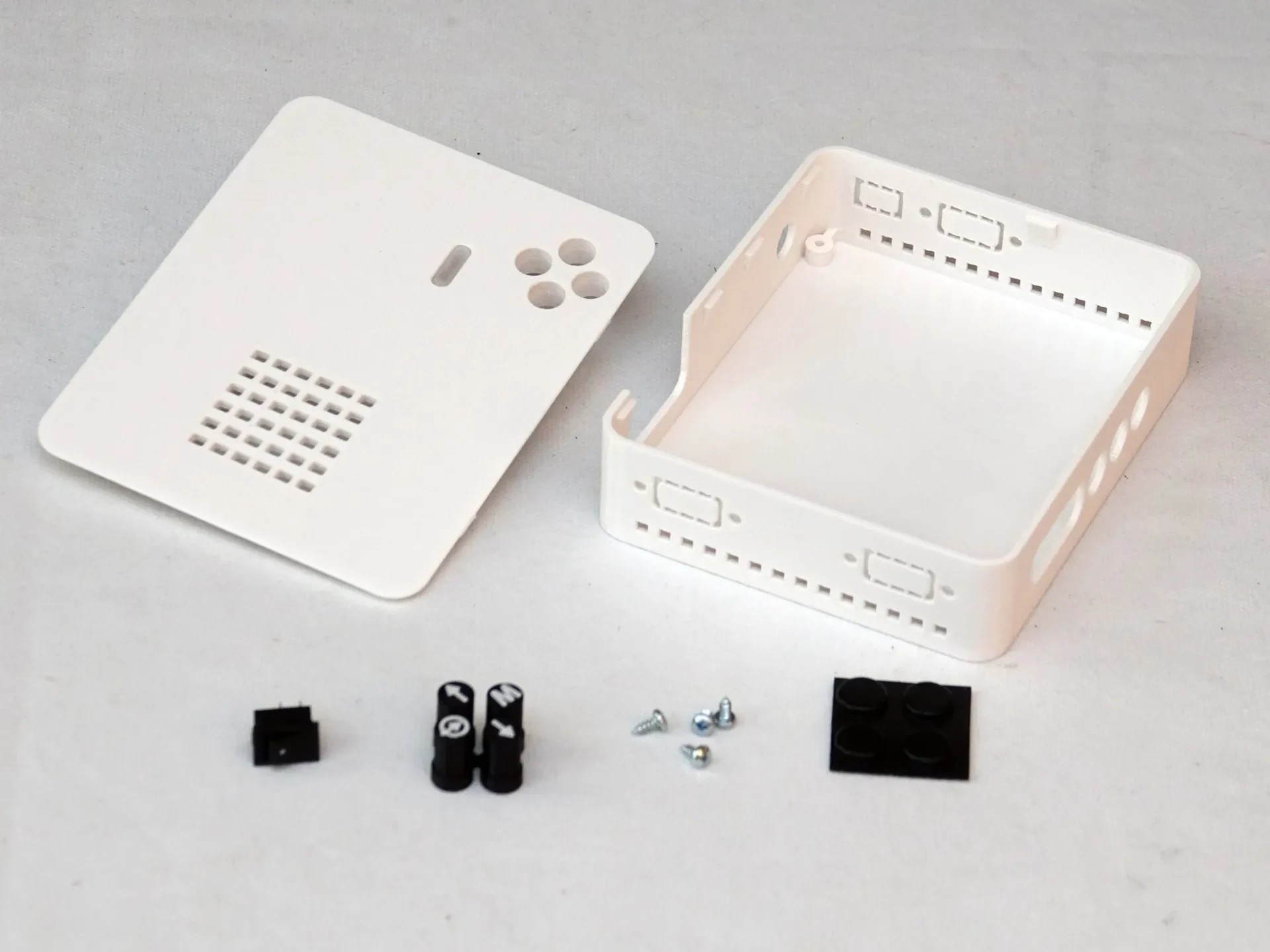

большие и удобные кнопки управления
лучше решены отверстия для охлаждения

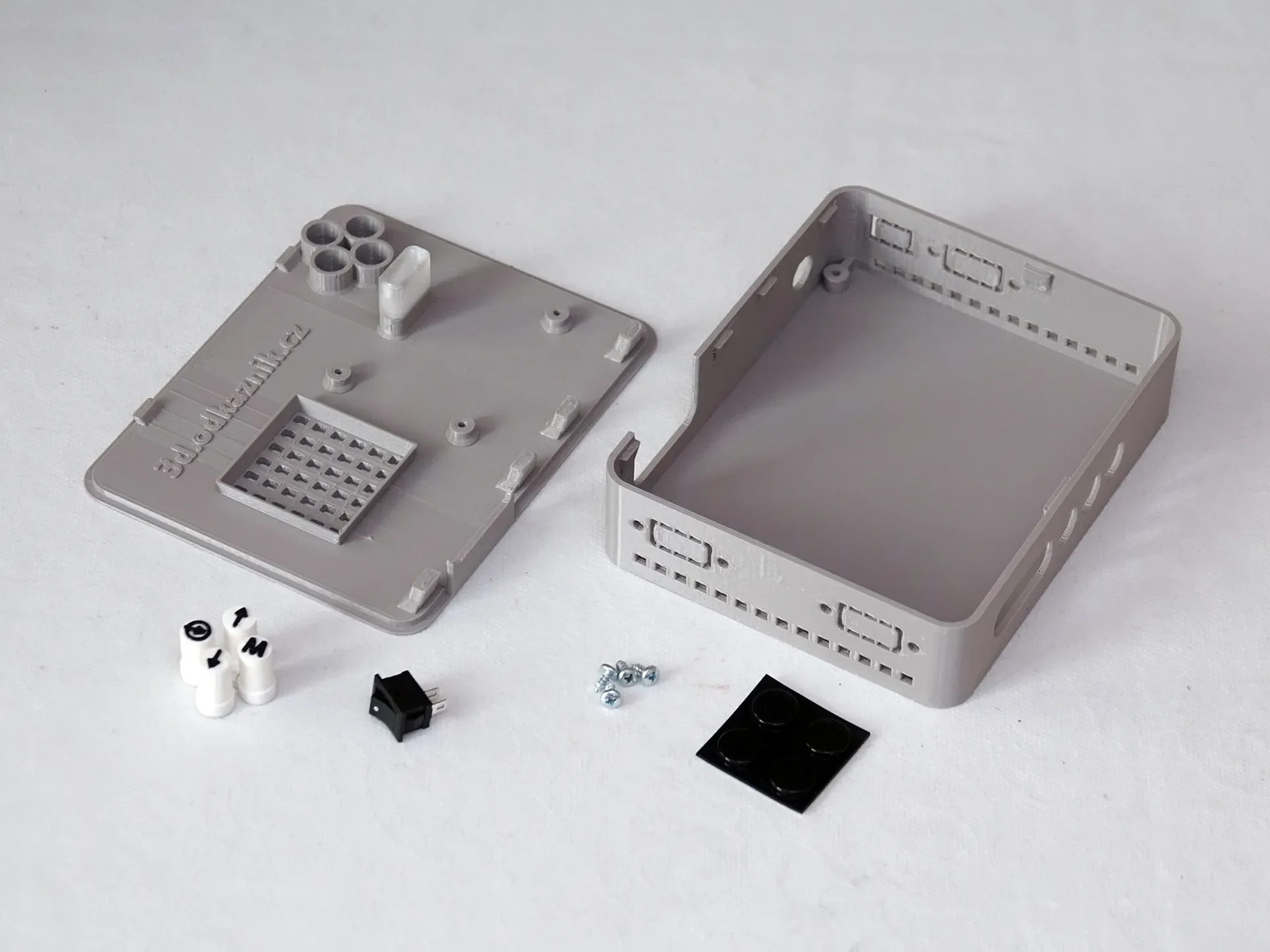

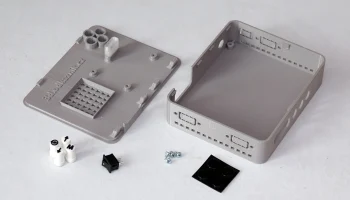

дополнительные монтажные отверстия из-под вер��ней крышки добавляют возможность установки еще одной дополнительной платы с электроникой (например, платы инвертора для инвертированного сигнала CGA)
добавлен вырез для переключателя/переключателя
Инструкции по печати
Высота слоя произвольная, как и материал. Материал PET-G подходит благодаря своей гибкости, однако его без проблем можно печатать и из ABS или PLA.
Модель светового туннеля для диода (GBS-диод) подходит для печати прозрачным пластиком PET-G или ABS. Если затем промыть АБС в ацетоне, получится красивый прозрачный туннель.
Кнопки немного лучше печатать из PLA, потому что текст на верхней стороне печатается лучше, чем, например, из PET-G, который можно нитками. Рекомендуется печатать текст другим цветом и печатать фон также другим цветом — т.е. добавить изменение цвета нити в слое при печати букв на кнопках.
В случае обратной связи, пожалуйста, напишите мне в комментариях к модели.
===== RU (использованный переводчик)=====
Это комплектная коробка для конвертера GBS-8200.
Если вы скачиваете мои модели, сделайте пожертвование на мое развитие. Это вас не разорит, и покроет хотя бы часть стоимости материала, используемого для тестовых отпечатков и отладки модели. Сделать это можно, нажав кнопку «Пожертвовать».
Улучшения:
добавлены боковые вырезы для разъема Canon 15 или Canon 9, для возможности добавления еще одного разъема видеовхода или выхода,
индикатор работы — световой тоннель для диода
большие и удобные кнопки управления
улучшенная конструкция охлаждающих отверстий
дополнительные монтажные отверстия снизу верхней крышки добавляют возможность установки еще одной дополнительной платы с электроникой (например, платы инвертора для инвертированного сигнала CGA)
добавлен вырез для включения/выключения
Инструкции по печати:
Высота слоя произвольная, как и материал. Материал PET-G подходит по гибкости, однако его без проблем можно печатать из ABS или PLA.
Модель светового туннеля для диода (GBS-диод) подходит для печати прозрачным пластиком PET-G или ABS. Если затем промыть АБС в ацетоне, получится красивый прозрачный туннель.
Кнопки немного лучше печатать из PLA, потому что текст сверху печатается лучше, чем из PET-G, который можно нитками. Рекомендуется использовать печать текста другим цветом и печать фона также другим цветом — т.е. добавьте изменение цвета нити в слой, где напечатаны буквы на кнопках.
В случае обратной связи, пишите мне в комментариях к модели.
