КОРПУС FLSUN SPEEDERPAD

⚠ ОБНОВЛЕНИЕ ⚠

По многочисленным отзывам я обновил верхнюю и нижнюю оболочку в третьей версии (Flsun Speeder Pad V3).
В этой версии допуски мягче, и были добавлены усиления, чтобы сделать корпус более прочным.

------------------------------------------------------------------------------------------------------------------

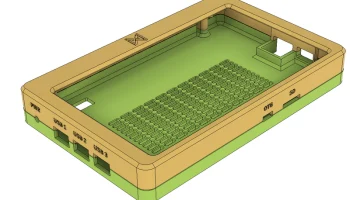

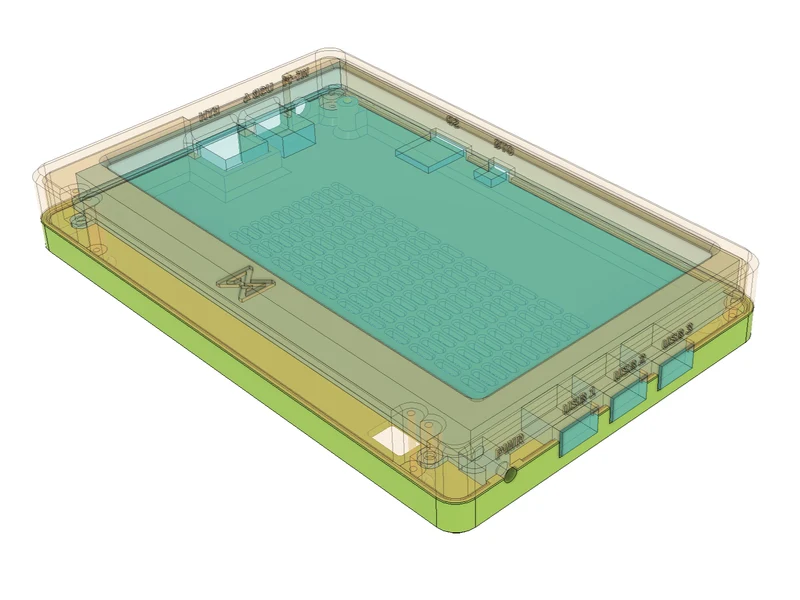

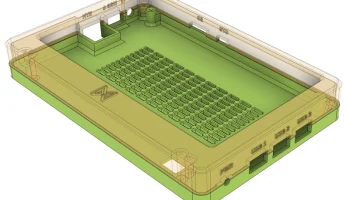

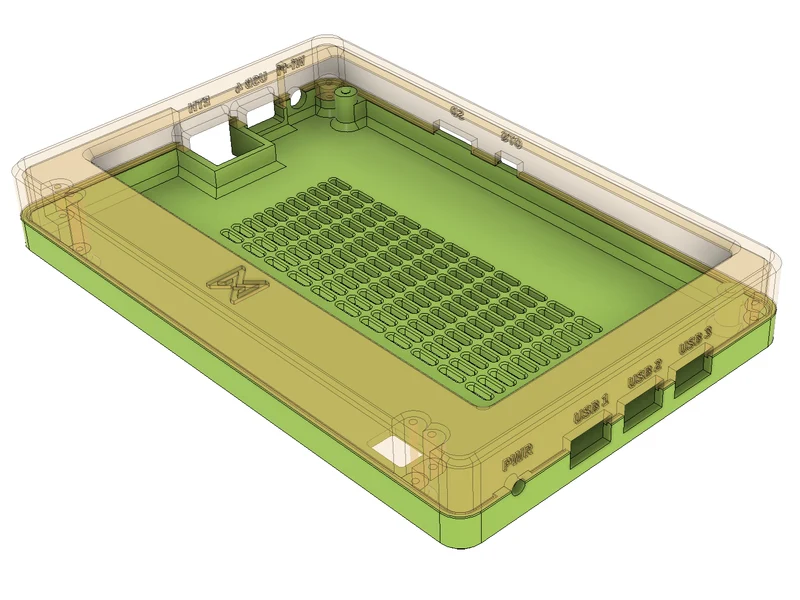

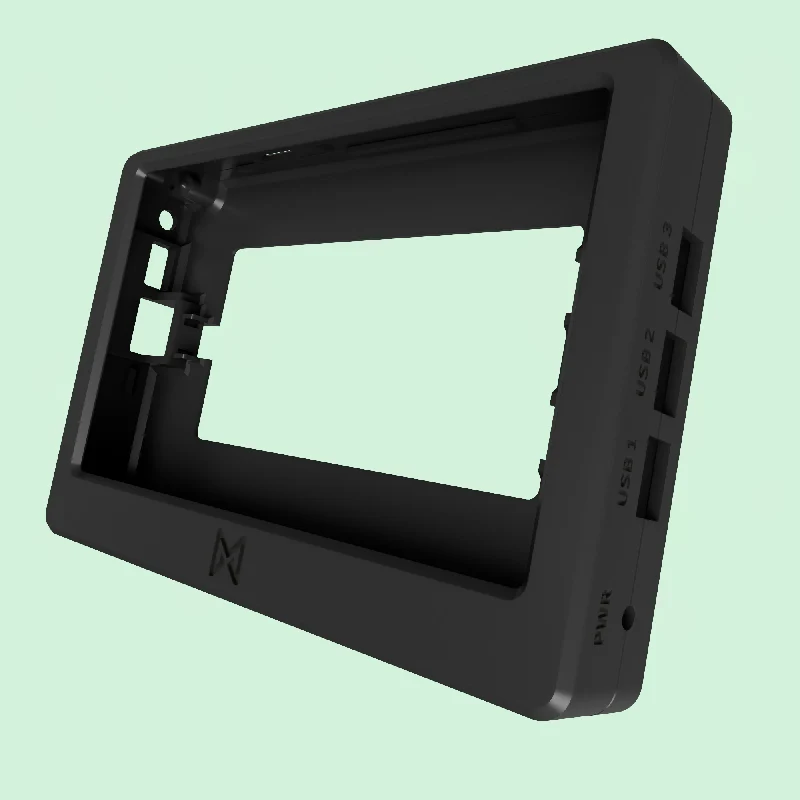

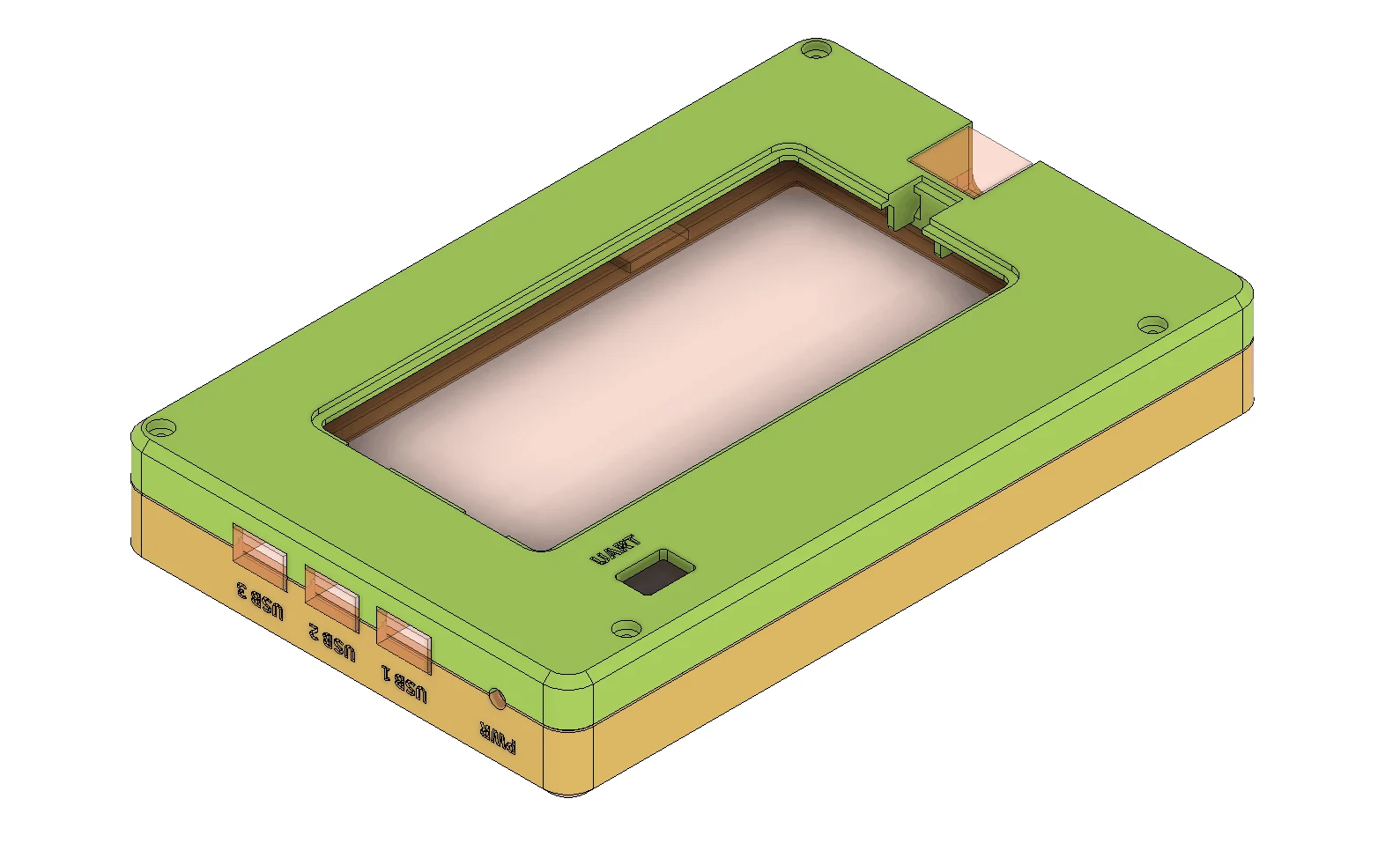

Этот корпус предназначен для замены штатного на SpeederPad от FLSUN, чтобы он мог в полной мере использовать все преимущества всех портов, распаянных на плате, но недоступных в оригинальном корпусе.

Помимо стандартных портов, доступных на PAD, добавлены:
— USB 4
— Микро-USB OTG

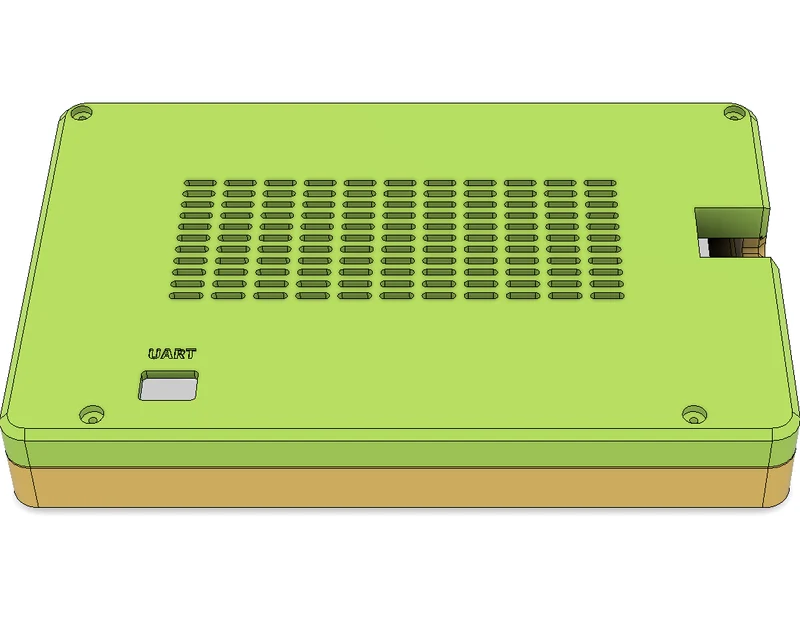

— Порт UART (сзади)

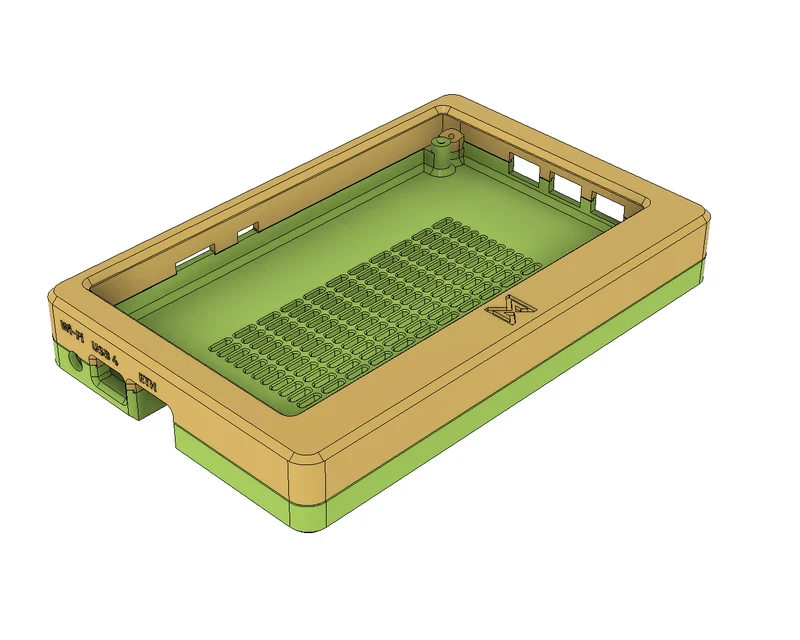

Кроме того, сделаны дополнительные отверстия как для возможной установки порта ETH RJ45, для которого есть свободный слот, так и отверстие для возможности установки антенны Wi-Fi с целью увеличения дальности приема, которой очень не хватает на устройстве.

Для сборки использовались два штатных винта, имеющиеся в оригинальном корпусе, а также еще два таких же, чтобы придать конструкции большую жесткость и устранить защелкивающиеся соединения, имеющиеся в стандартной версии.

В основном есть 2 версии:
— Полная оболочка
— Раковина с клапаном

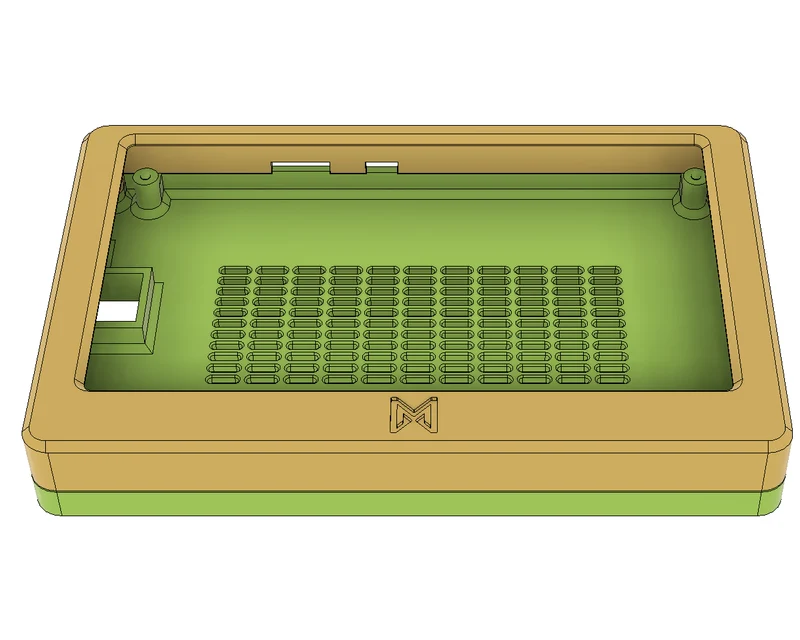

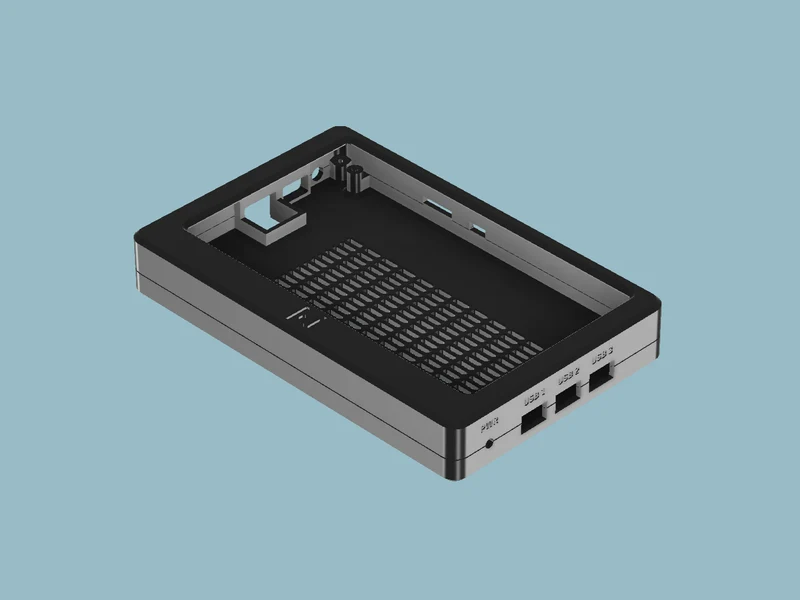

В первом случае корпус полностью пригоден для печати и состоит из двух уникальных частей: передней и задней, а во втором случае клапан спроектирован так, что его можно легко заменить.

Четыре закрылка уже изготовлены:
— Стандартная охлаждающая заслонка является стандартной версией.

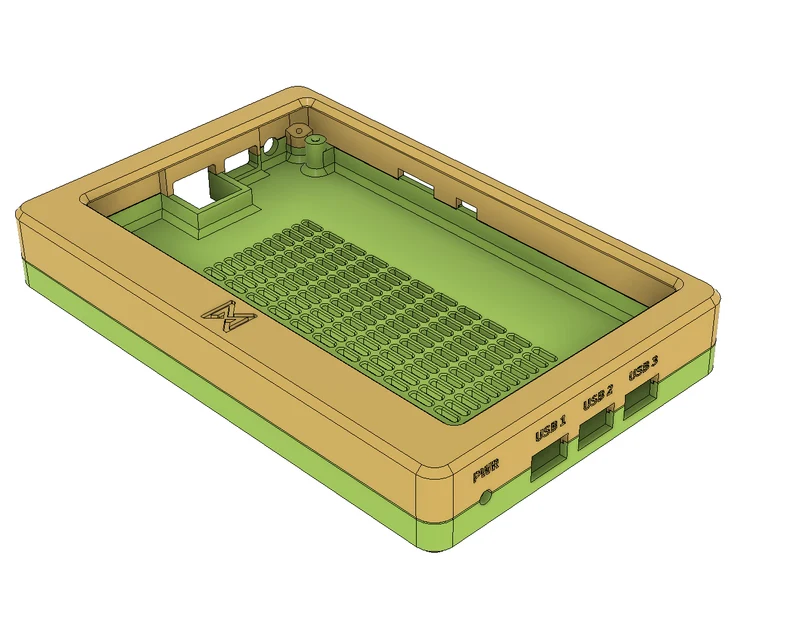

— Улучшенная охлаждающая заслонка — это версия с более широким сетчатым рисунком, обеспечивающая лучший воздухообмен, подходящая для теплых помещений и климата.
— Вентилятор Охлаждающая заслонка — это версия, позволяющая устанавливать вентиляторы 40x40x10 или 60x60x10 (или большей толщины при желании).
— Full Base Flap — это полностью полная версия, позволяющая каждому настроить ее по своему усмотрению. Step-файл также включен.

По запросу я также включил модифицированную версию, в которой нет отверстий для порта Ethernet, а также другую версию без порта Ethernet и порта UART.

Для версии Full Shell без Ethernet/UART используйте:
— КОРПУС PAD ЗАДНЯЯ ЧАСТЬ — НЕТ ETH_NO UART
— ПЕРЕДНЯЯ КОРПУС PAD — НЕТ ETH

Для версии Full Shell без Ethernet используйте:
— ЗАДНЯЯ КОРПУС PAD — НЕТ ETH
— ПЕРЕДНЯЯ КОРПУС PAD — НЕТ ETH

Компания также предоставила прототип подставки, совместимой с этим чехлом, которая позволяет удерживать SpeederPad на столе.

Привет! Если вы хотите купить мне пива или помочь мне начать свой бизнес, не стесняйтесь, и я всегда буду благодарен!

НАЖМИТЕ ЗДЕСЬ, ЕСЛИ ХОТИТЕ СДЕЛАТЬ ПОЖЕРТВОВАНИЕ

Это ссылки на модификации как антенны Wi-Fi, так и порта RJ45, которые вдохновили меня на работу.

ССЫЛКА НА МОД Wi-Fi SpeederPad от Motard Geek

ETH RJ45 Исходное сообщение группы Facebook от Марко Фразао
