Чехол SlimeVR Hyperion

Чехол Hyperion для DIY SlimeVR!

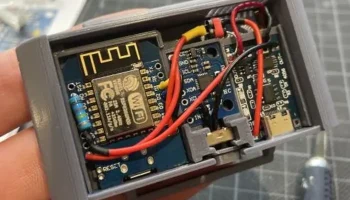

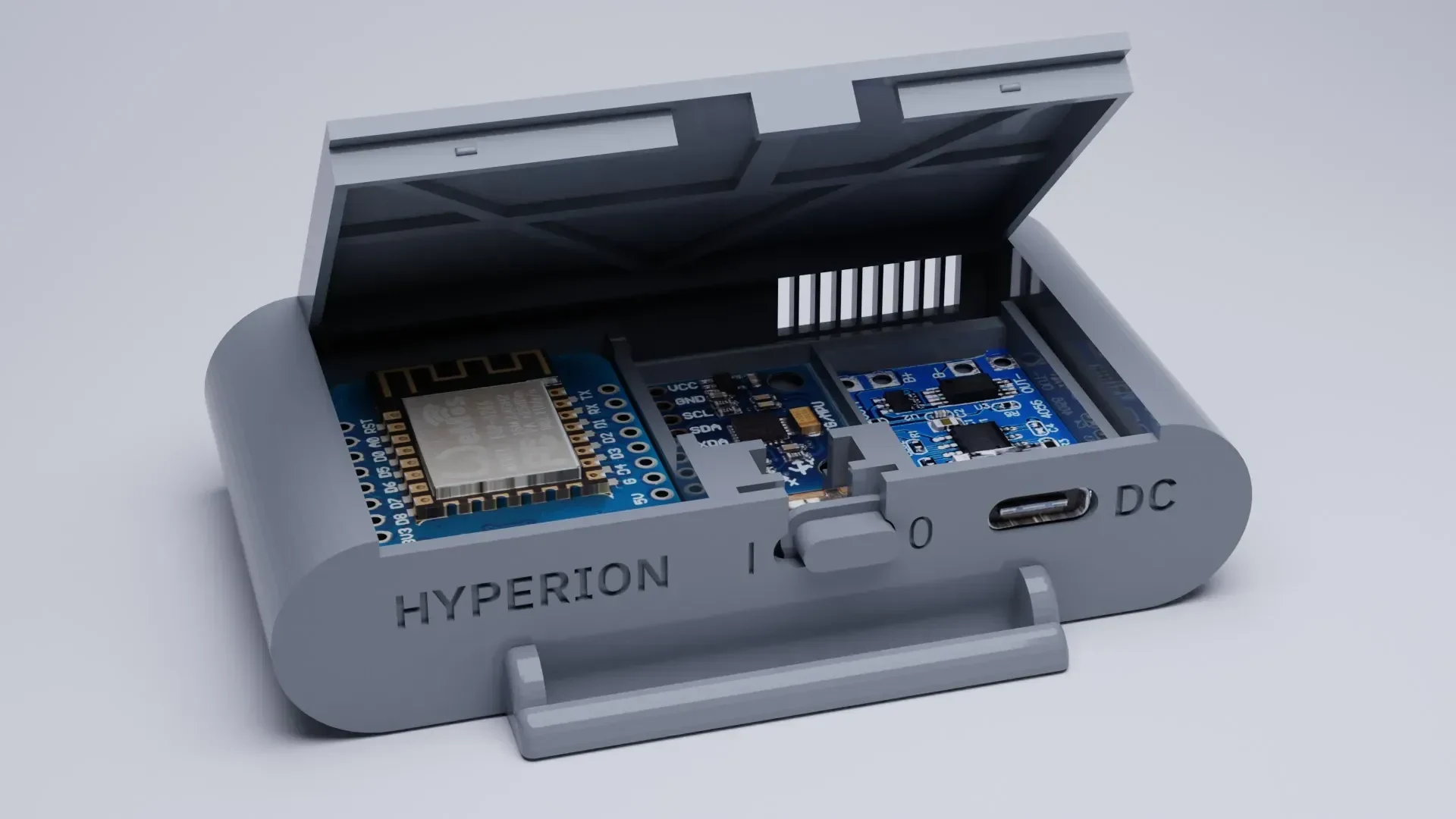

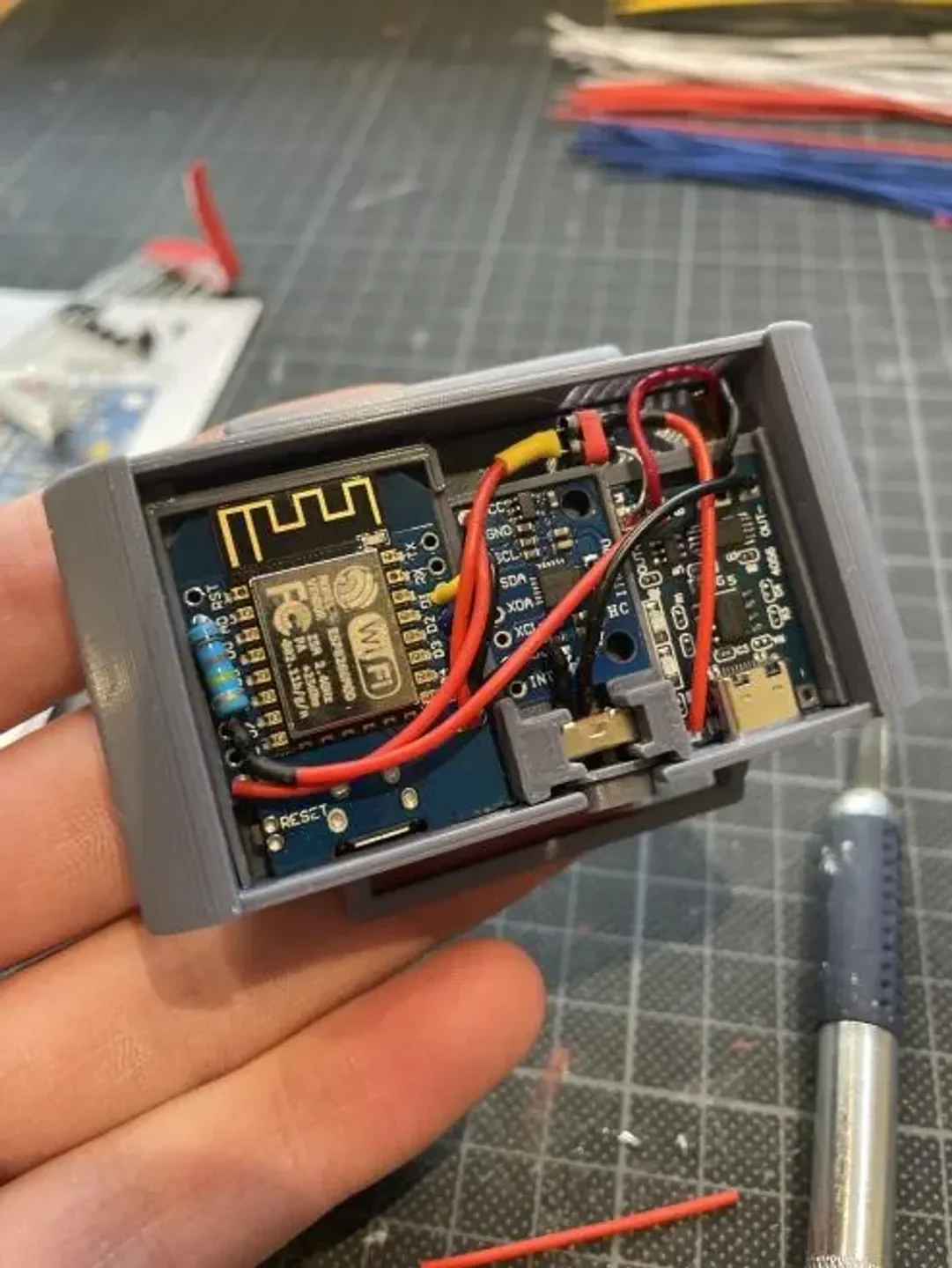

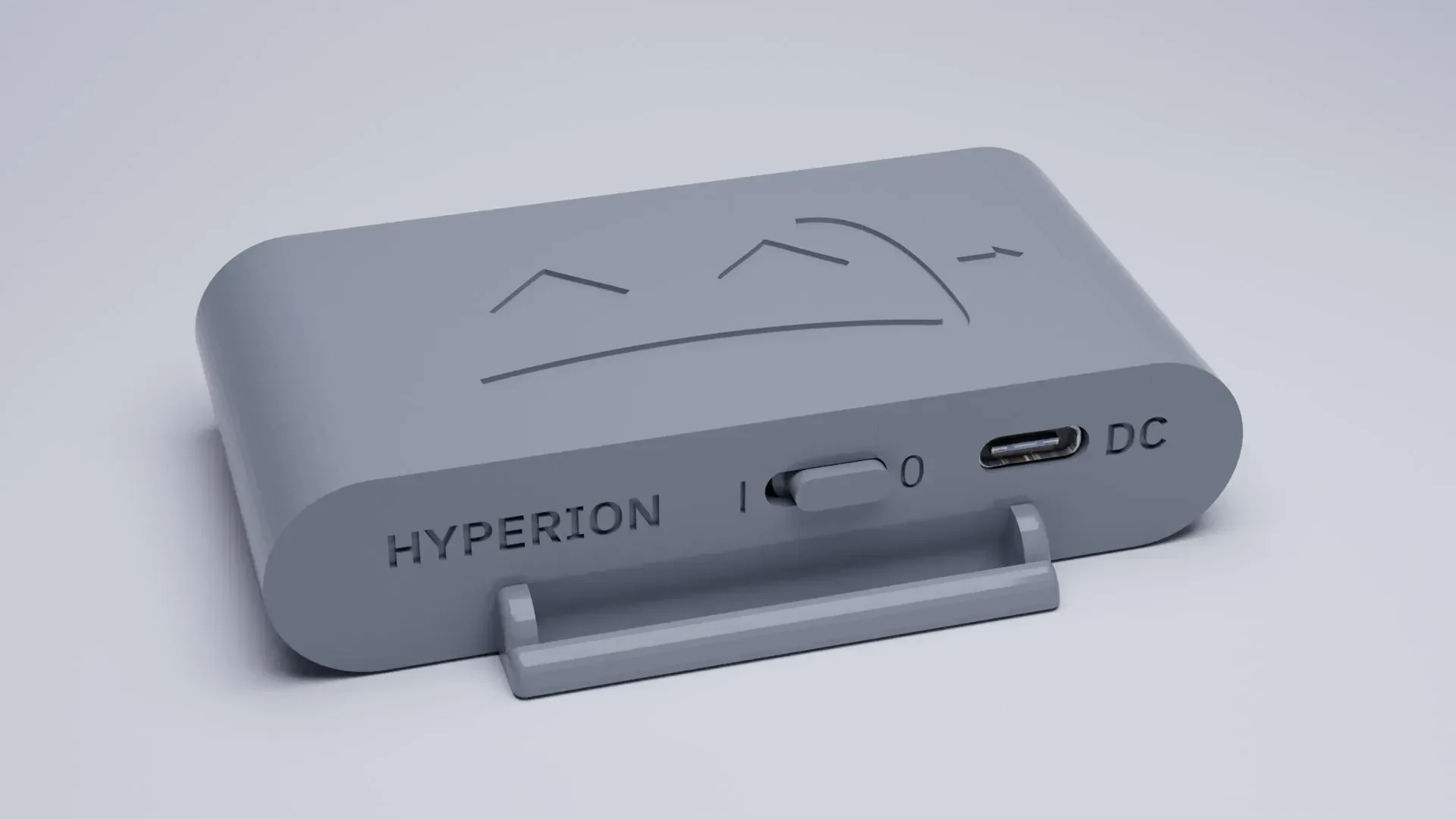

Hyperion — один из самых маленьких и тонких чехлов для трекеров SlimeVR, сделанных своими руками.
Благодаря конструкции, не требующей использования инструментов, и допускам, точно настроенным специально для 3D-принтеров FDM, Hyperion легко печатать и собирать! Каждая деталь тщательно продумана и соединяется с приятным щелчком, обеспечивая при этом поддержку различных размеров батарей, переключателей и компонентов.

Обязательно посетите Github, чтобы увидеть еще больше компонентов и опций!


Индекс
— [Компоненты]
— [Совместимость]
— [��ерсии]
— [Печать]
— [Сборка]
— [Ссылки]
— [Авторы]
— [Контакт]
— [Лицензия (MIT)]

Компоненты

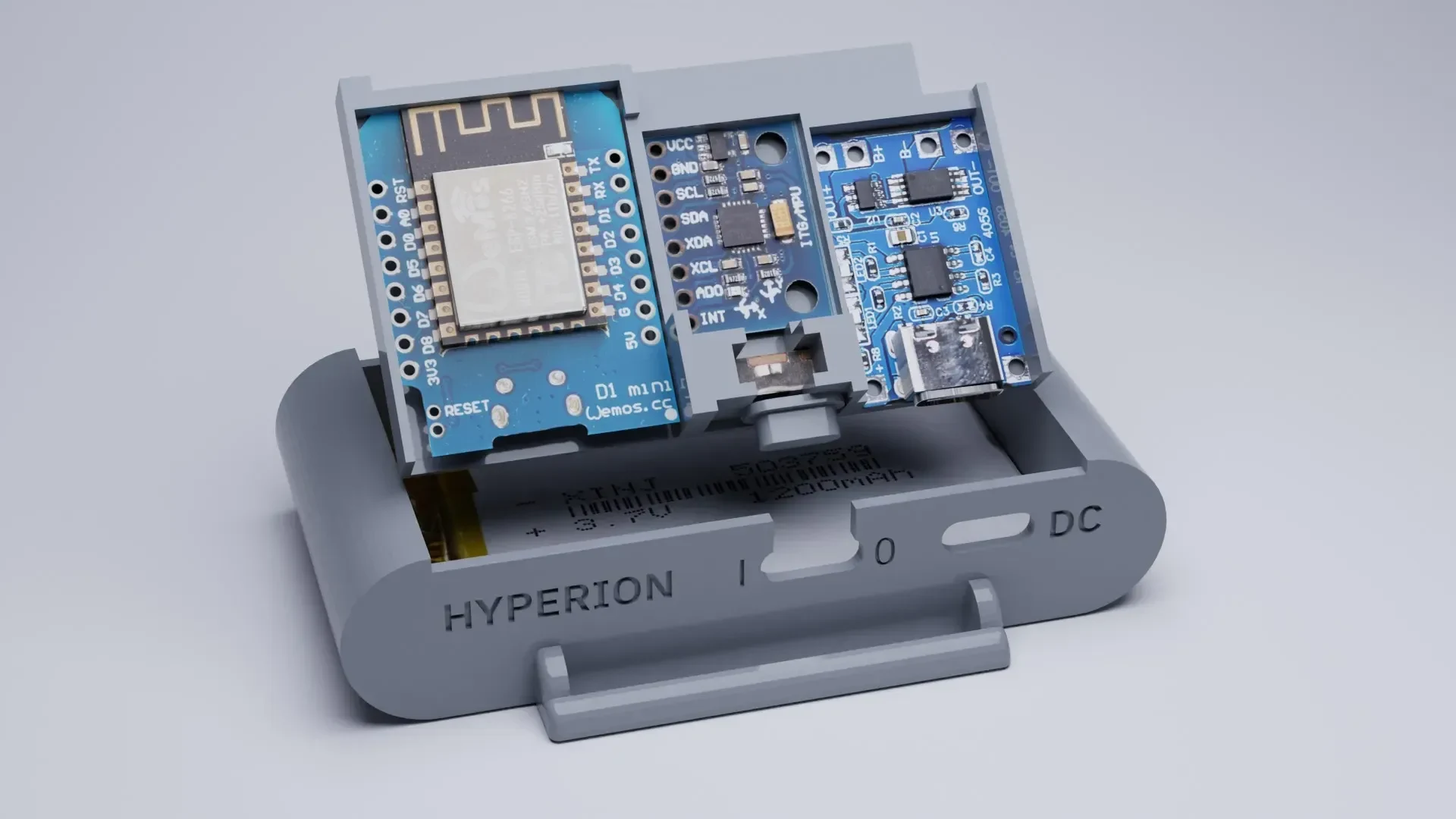

Для Гипериона вам понадобятся следующие компоненты:

-[TP4056](https://www.aliexpress.com/item/32649780468.html)
-[Wemos D1 Mini](https://www.aliexpress.com/wholesale?SearchText=D1+mini)
— [ремешки 40 мм] (https://www.aliexpress.com/item/1005002350231996.html)
— [IMU](https://docs.slimevr.dev/comComponents-guide.html) (*Чипы BNO08x в настоящее время испытывают острую нехватку*)
— [MPU6050](https://www.aliexpress.com/wholesale?SearchText=MPU6050)
— [BNO08x](https://docs.slimevr.dev/comComponents-guide.html)
— [Переключатель](https://docs.slimevr.dev/comComponents-guide.html) (*SS22F32 — это то, что предлагается в документации, SS12D00G3 меньше и выглядит лучше для этого случая*)
— [SS12D00G3](https://www.aliexpress.com/wholesale?SearchText=SS12D00G3)
-[SS22F32](https://www.aliexpress.com/item/32975535599.html)
— [Батарея](https://docs.slimevr.dev/comComponents-guide.html) (*804040 — это то, что предлагается в документации, 503759 — меньше и обычно имеет большую емкость*)
— [804040](https://www.aliexpress.com/item/33021202630.html)
— [503759](https://www.aliexpress.com/item/1005003257130562.html)

Вы также можете заказать эти детали в другом месте через такие сайты, как Amazon, с более высокой наценкой, которые могут быть доставлены гораздо быстрее и по более высокой цене.

Ремни из документации SlimeVR имеют ширину всего 25 мм, а Hyperion рассчитан на ремни шириной до 40 мм для дополнительной устойчивости.
Имейте в виду, что существуют разные версии TP4056, к��торые меньше по размеру и имеют меньше паяльных площадок, избегайте их.*
Версия TP4056 с микро-USB работает, но не рекомендуется.

Совместимость

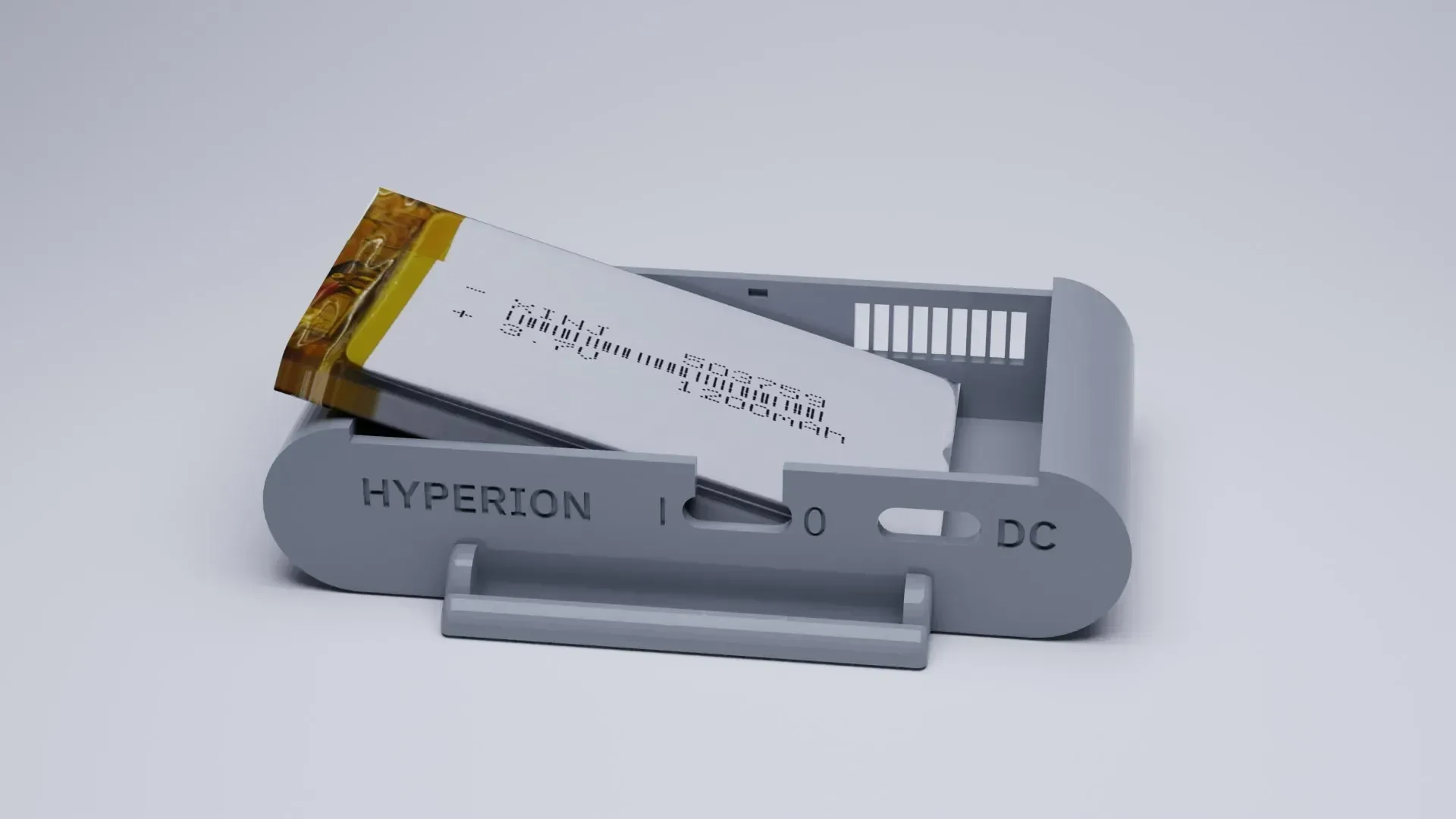

Корпус Hyperion совместим с различными типами батарей, например, 503759 поддерживает любую батарею размером не более 5x37x59 мм.
При планировании сборки учитывайте размер батареи. В этом примере, если вы не используете 503759 или 804040, но ваша батарея меньше, она все равно буд��т работать с этой конструкцией.
Имейте в виду, что если вы используете батарею меньшего размера, вам, возможно, придется немного заполнить пространство, чтобы батарея не скользила, а 503450 вполне подойдет.

Hyperion также поддерживает различные типы переключателей.
Изначально корпус был разработан для небольших коммутаторов SS12D00G3, но теперь поддерживает и SS22F32 (SS12F32 также работает).

Версии

В этот проект включено множество различных файлов .STL, поскольку Hyperion поддерживает батареи разных размеров и отдельные версии AUX/расширения для каждого корпуса и крышки.
Названия файлов указывают, для чего предназначены детали и какие функции они включают.
Чтобы прояснить некоторую терминологию, имя файла может содержать ссылку на следующее:

— AUX: в этой части имеется отверстие для ленточного кабеля/кабеля JST к расширению.
— BNO08x: это означает, что деталь предназначена для чипов BNO08x или MPU 9250/6500.
— 503759: Это означает, что эта деталь предназначена для батарей размером 5x37x59 мм (в зависимости от размера батарей).
— SS22F32: это указывает на то, что деталь была разработана для переключателей, упомянутых в документации.
— Слизь: на этой части имеется логотип SlimeVR, в основном на крышке.
— Пустой: на этой части нет печати или логотипа, в основном это крышка.

Итак, какие детали мне нужны?

Конечно это
