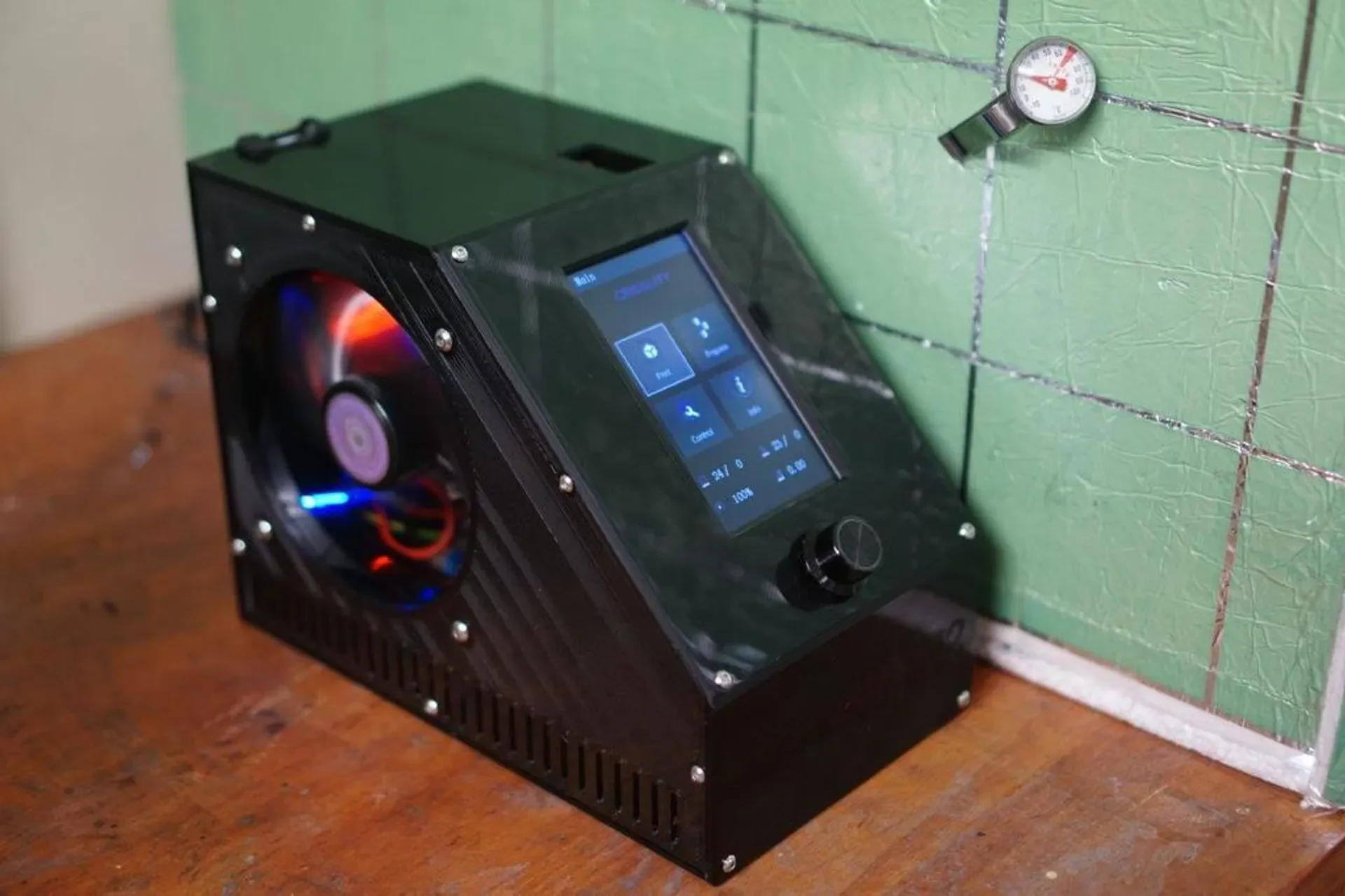

Корпус Ender 3 V2
Если вы планируете это сделать, я не несу никакой ответственности, если вы поранитесь, работа с открытым источником питания может быть смертельно опасной. Если вам неудобно держать блок питания открытым, оставьте крышку открытой, установите ее и посмотрите, сможет ли она еще остыть, и, скорее всего, блок питания все еще будет работать.
Если вы печатаете это на ender 3 V2, вам необходимо установить специальную прошивку, чтобы вы могли использовать полноразмерную кровать. 233 мм — самая длинная панель. Стоковая прошивка пойдет только до 220мм. Это руководство, которому я следовал, чтобы установить кастомную прошивку.
https://www.youtube.com/watch?v=y87P7K5DTMU&ab\_channel=ruiraptor
Я добавил несколько прошивок для тех, у кого не получается скомпилировать.
К вашему сведению, если вы используете Octoprint, обновите там также размер кровати. Пожалуйста, расположите стекло по центру кровати, чтобы отпечаток не выходил за край. Верните принтер и с помощью команды перемещения переместите ось X на 0 и проверьте, близко ли она к краю, а затем переместите x на 235 и посмотрите, находится ли сопло на краю или над ним. Переместите стеклянную пластину на станину, а затем проверьте еще раз, пока сопло не перестанет выступать.
С помощью больших панелей измените стартовый gcode, чтобы не печатать простую строку, и не забудьте сохранить исходный. Просто подумал, что, возможно, вам удастся снять основную линию с кровати, прежде чем она напечатает панель.
В целях б��зопасности добавьте провод от клеммы заземления к корпусу принтера.

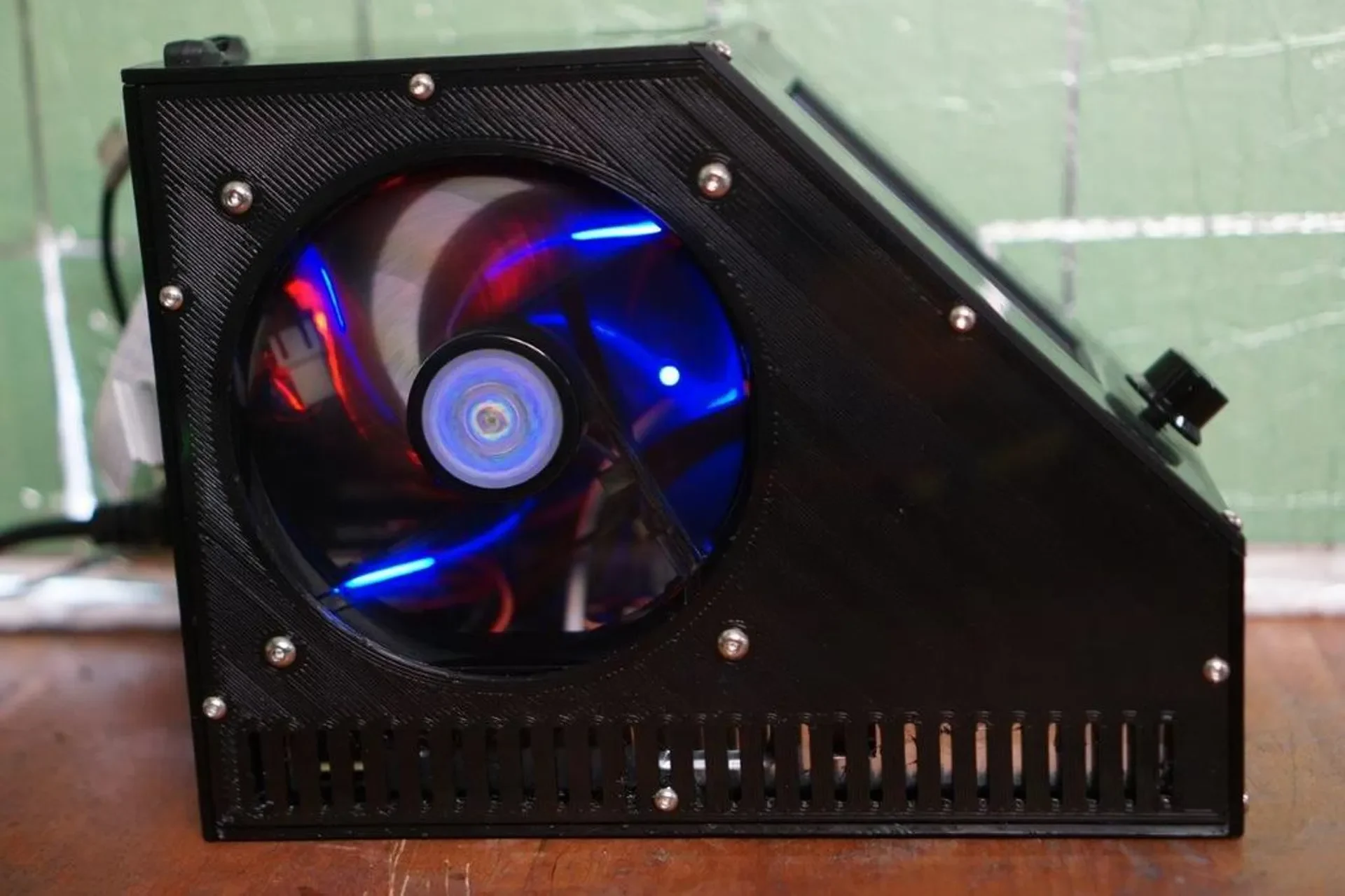

Если вы хотите, чтобы вентилятор был закрыт, любая решетка для вентилятора диаметром 120 мм вполне подойдет.
Пожалуйста, проверьте раздел примечаний ниже на предмет любых изменений, которые я внес.
Ориентировочный вес и время печати с соплом 0,4 мм и скоростью 70 мм/с — 384 г/39 часов
Ориентировочный вес и время печати с соплом 0,8 мм и скоростью 50 мм/с — 307 г/15 часов.
Вам понадобится
37 винтов M3x5-8 мм. В некоторых местах вы можете использовать длинные, но убедитесь, что для них достаточно места.
4 винта M3x20 для внутреннего резервного вентилятора
14 гаек М3. Используйте эти проставки для платы Pi и экрана, так как винты будут находиться внизу; вам понадобится больше, если вы хотите прикрепить выступ сверху.
Вмещает следующие части:
4.2.2 эндерборд
Пи 3б/4
120-мм вентилятор
Понижающий преобразователь LM2596 ЖК-дисплей (большой) или без ЖК-дисплея (маленький)

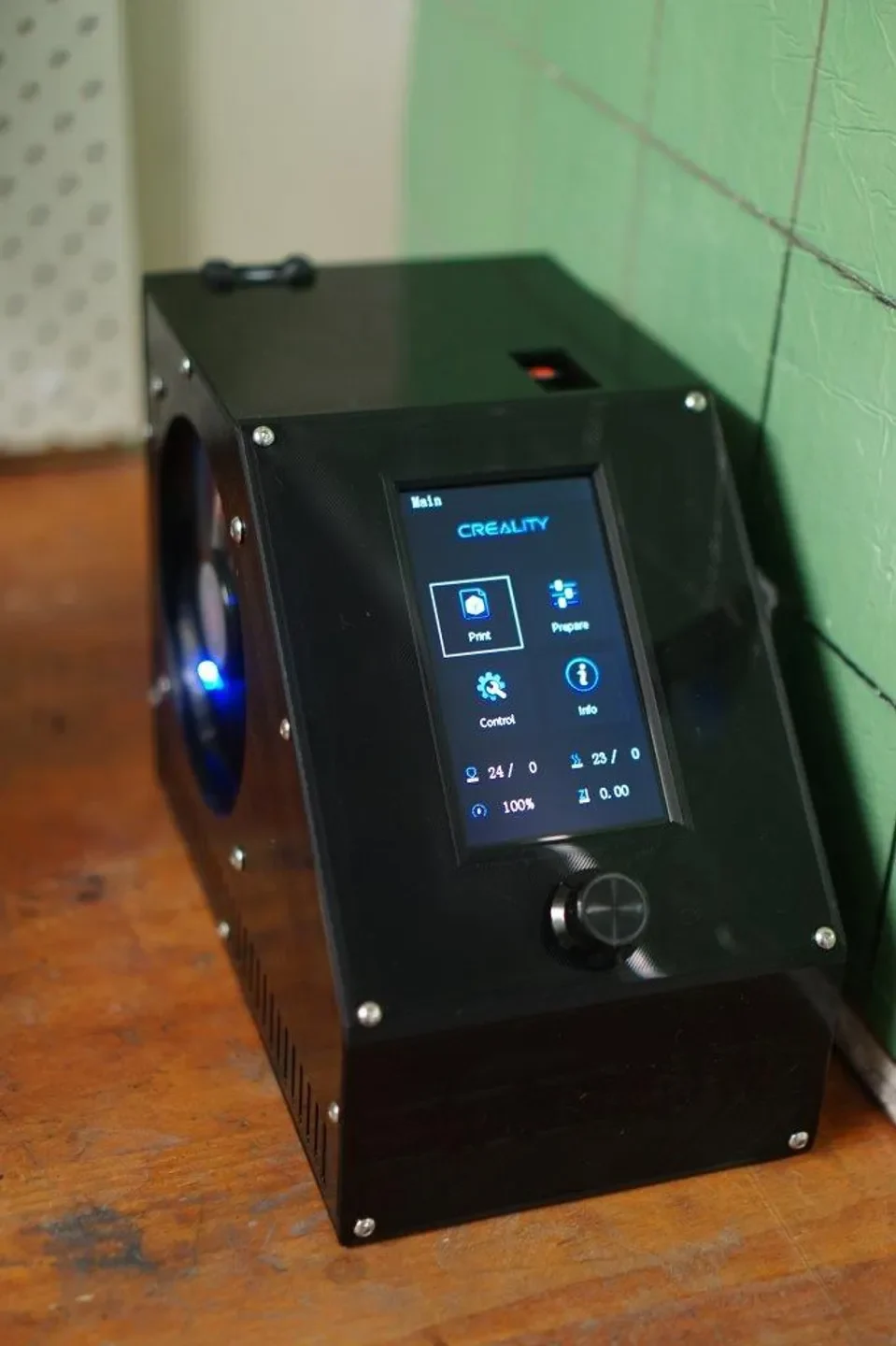

Экран Эндер 3 v2
Блок питания Maxwell LRS350 (стоковый ender 3 v2)
Удлинитель SD-карты. Я разработал его, поскольку все детали для моего принтера были повсюду, так как у меня есть корпус для моего устройства для печати ABS.
Я добавил вентилятор блока питания для обеспечения отказоустойчивости и чтобы посмотреть, при каком напряжении я могу запустить 120-мм вентилятор до того, как включится вентилятор блока питания. Пока я использую только 12 В, а вентилятор блока питания еще не включился, теперь я попробую 7 В, чтобы увидеть. Обновлю свои выводы.
Для понижающих преобразователей предусмотрено 4 места:
Назад (рекомендуется)
Слева и справа (пожалуйста, убедитесь, что ваши кабели не касаются компонентов блока питания, когда он полностью закрыт)
Верх (используйте гайки в качестве прокладок, чтобы винты не выходили наружу, будьте осторожны при установке левой панели, так как между вентилятором и кронштейном не так много места. Регулятор будет находиться прямо перед входом питания Pi, поэтому кабель может плотно прилегать, возможно, вам придется использовать адаптер 90 °)
Используйте калибровочную распечатку, чтобы подобрать расход, соответствующий винту M3. Отверстия были спроектированы диаметром 2,9 мм, так что это тот же размер, что и у винта m3, поэтому вам может потребоваться более высокий поток, чтобы винт мог врезаться. Мой калиброванный поток составляет 87, но я печатал на 95. Первоначальный поток не должен иметь значения, и я оставил его на уровне 100, чтобы не было зазоров на моем нижнем слое. Важное примечание. После печати каждой панели еще раз проверяйте отверстия с помощью винта, чтобы можно было компенсировать это по ходу работы.
Я печатал на стеклянной стороне кровати (не текстурированной), поэтому отпечаток выглядит как стекло, как снаружи.
Информация о сборке:

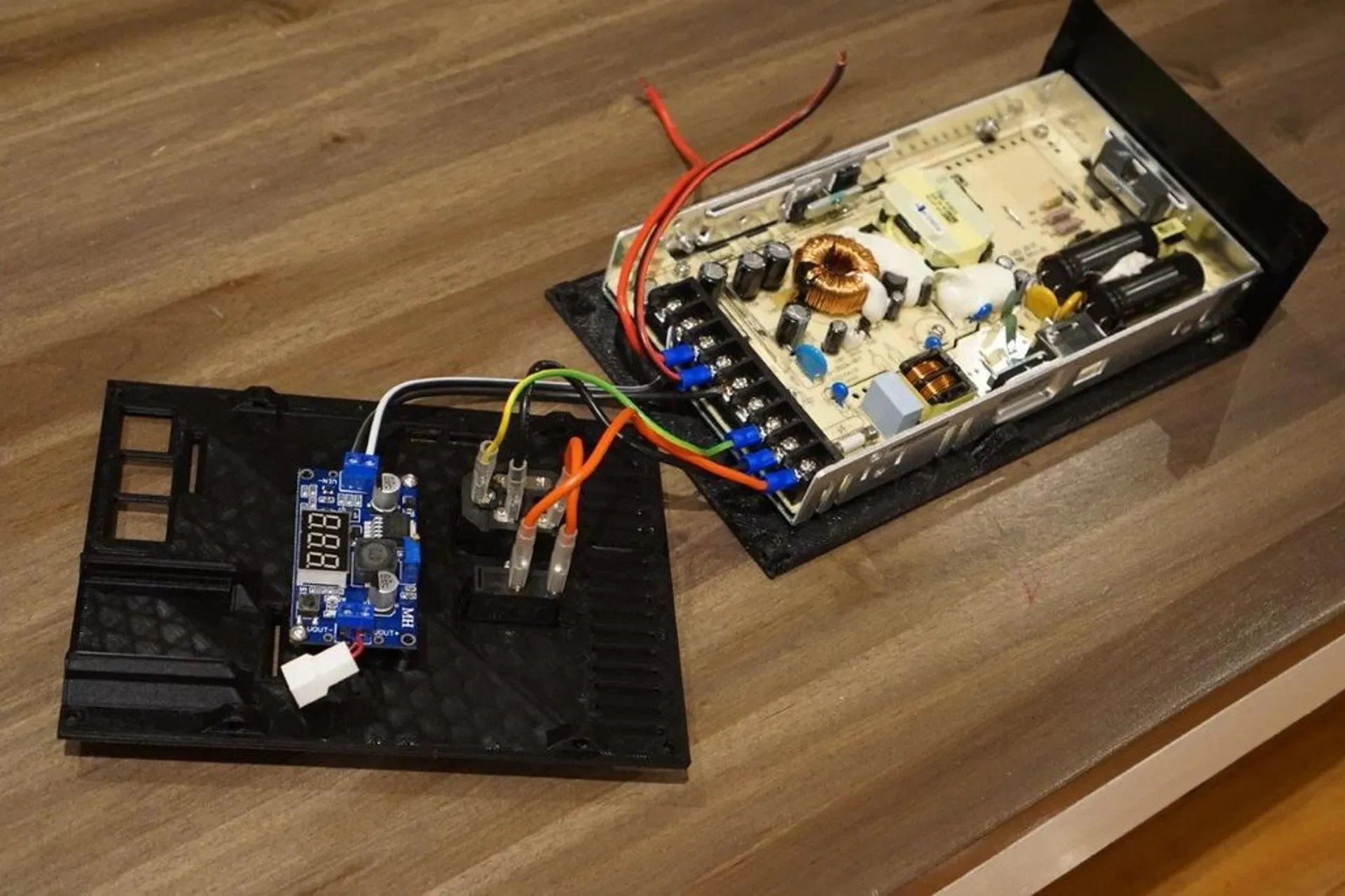

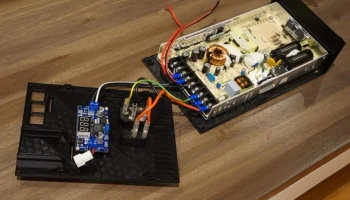

-Прикрепите блок питания к нижней панели снизу с помощью 4 оригинальных винтов.

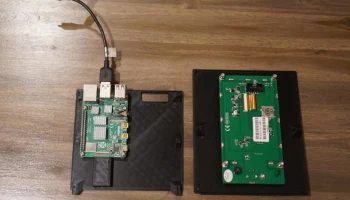

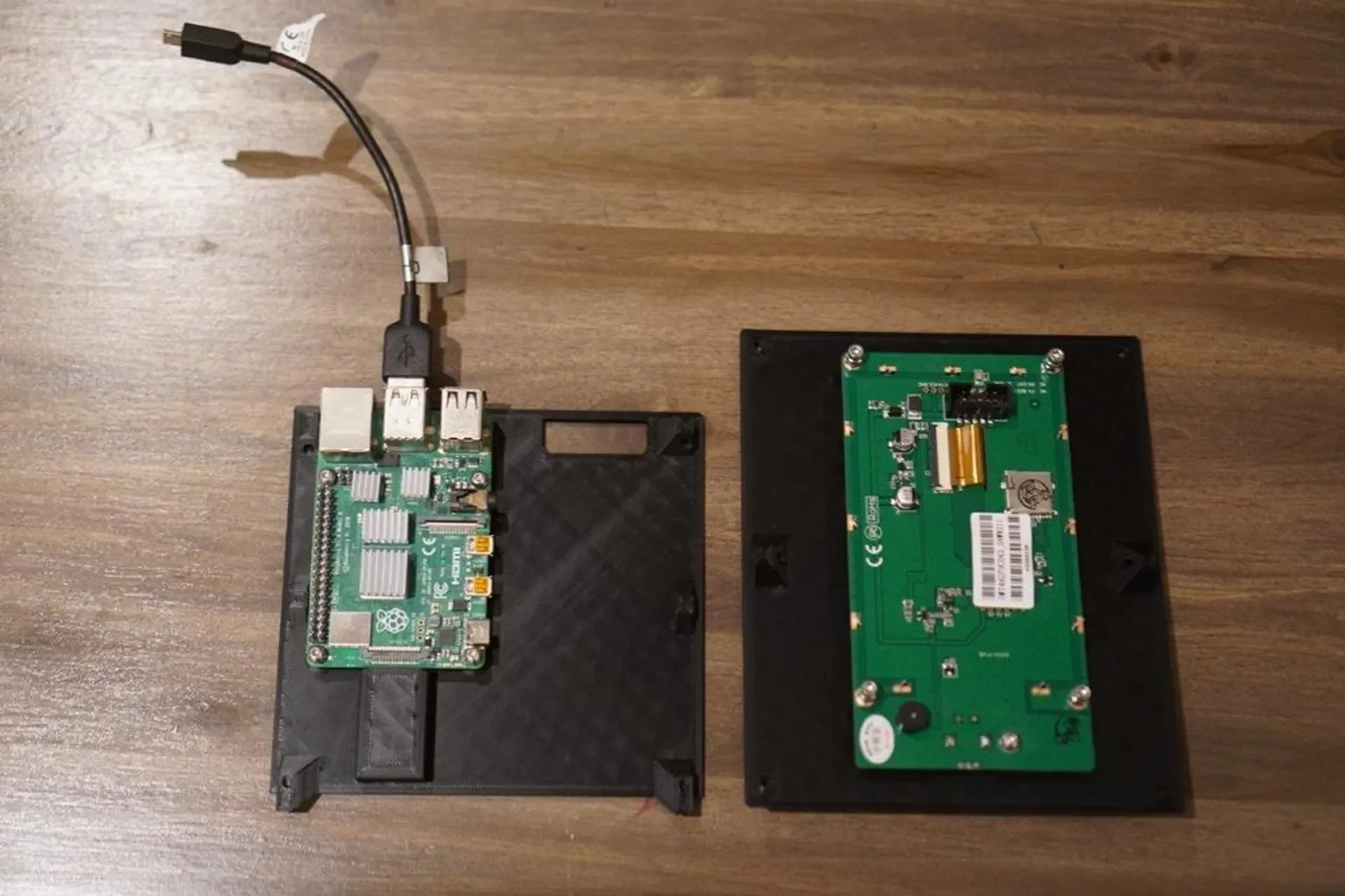

-Прикрепите Pi к верхней панели, возможно, вам придется высверлить Pi сверлом на 3 мм, как я
