ESP32 2,8-дюймовый сенсорный IPS CYD ЖК-экран
Недавно купил этот экран на Али Экспресс.
У него очень скучное название «ESP32-2432S028R», из-за которого его трудно найти.
По этой причине он также известен как дешевый желтый дисплей CYD.
RCmall 2,8-дюймовый модуль ESP32 ESP32-2432S028R 240*320 Smart Display Screen 2,8-дюймовый ЖК-TFT-модуль ILI9341 Драйвер

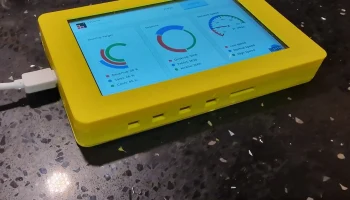

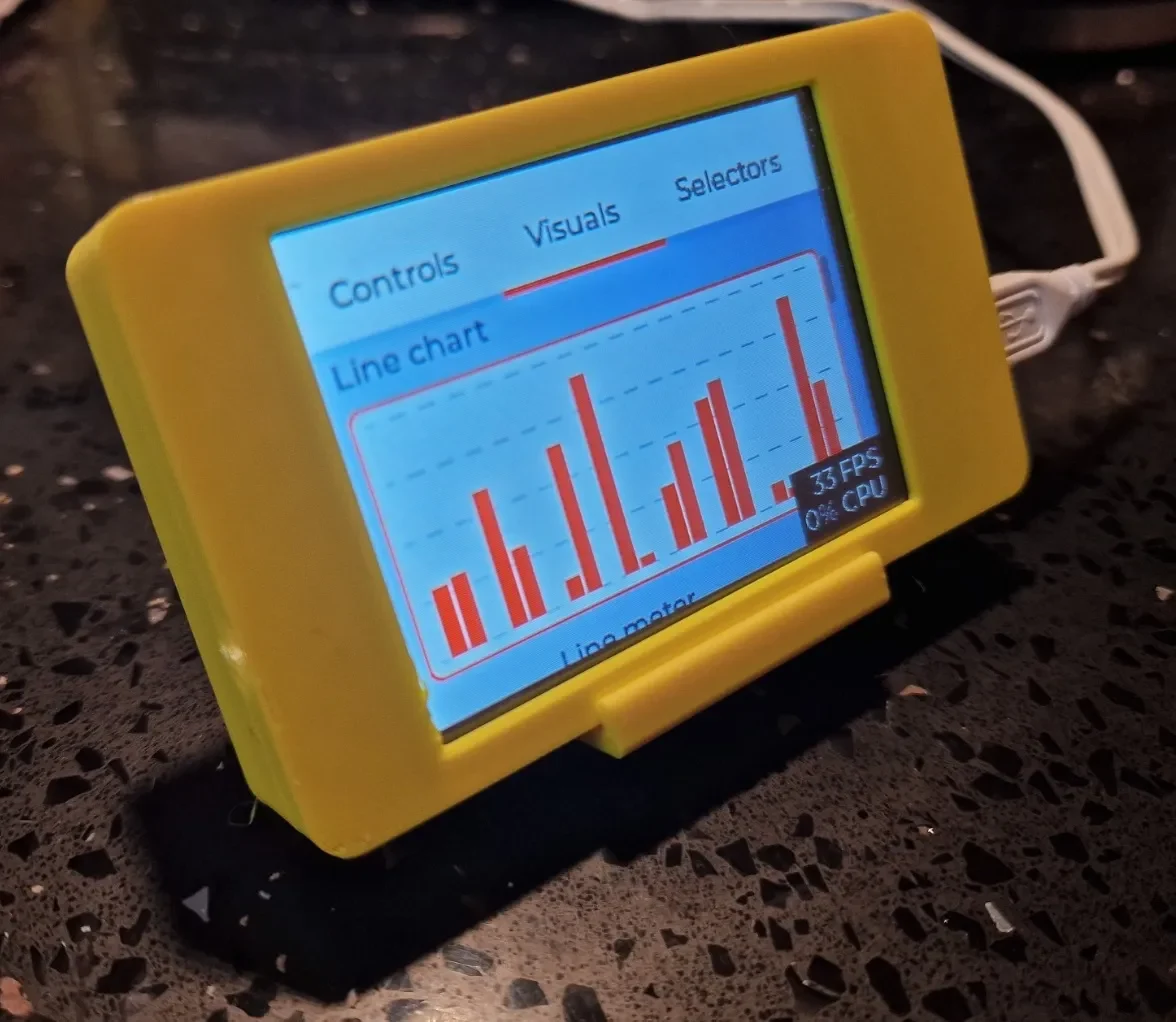

Это красивый TFT-экран с разрешением 240 x 320, который хорошо выглядит и имеет резистивный сенсорный экран.

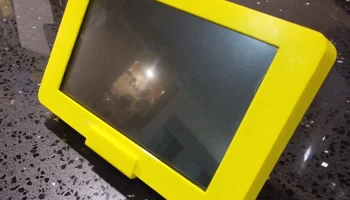

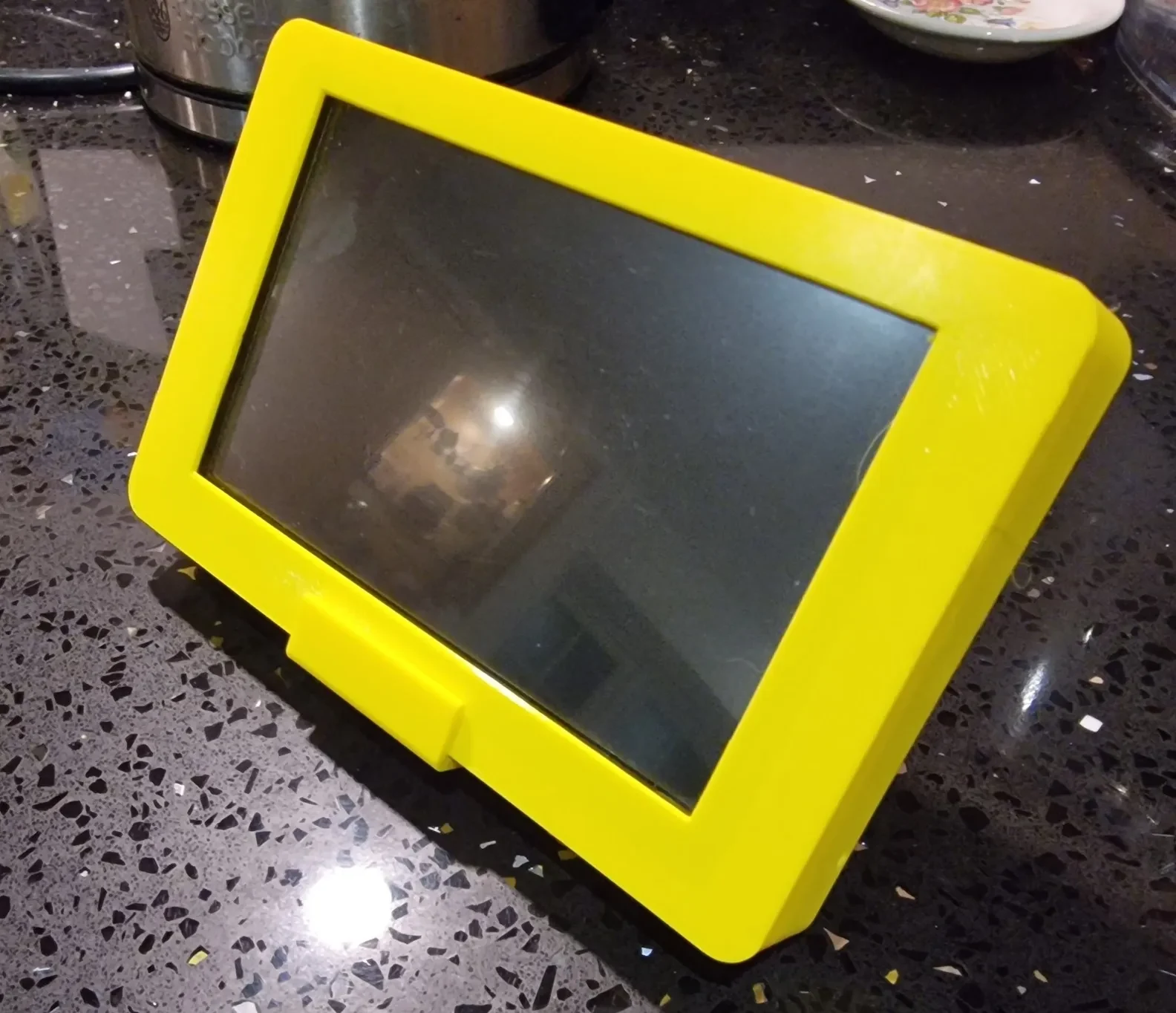

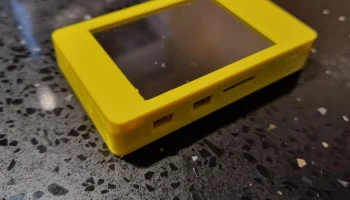

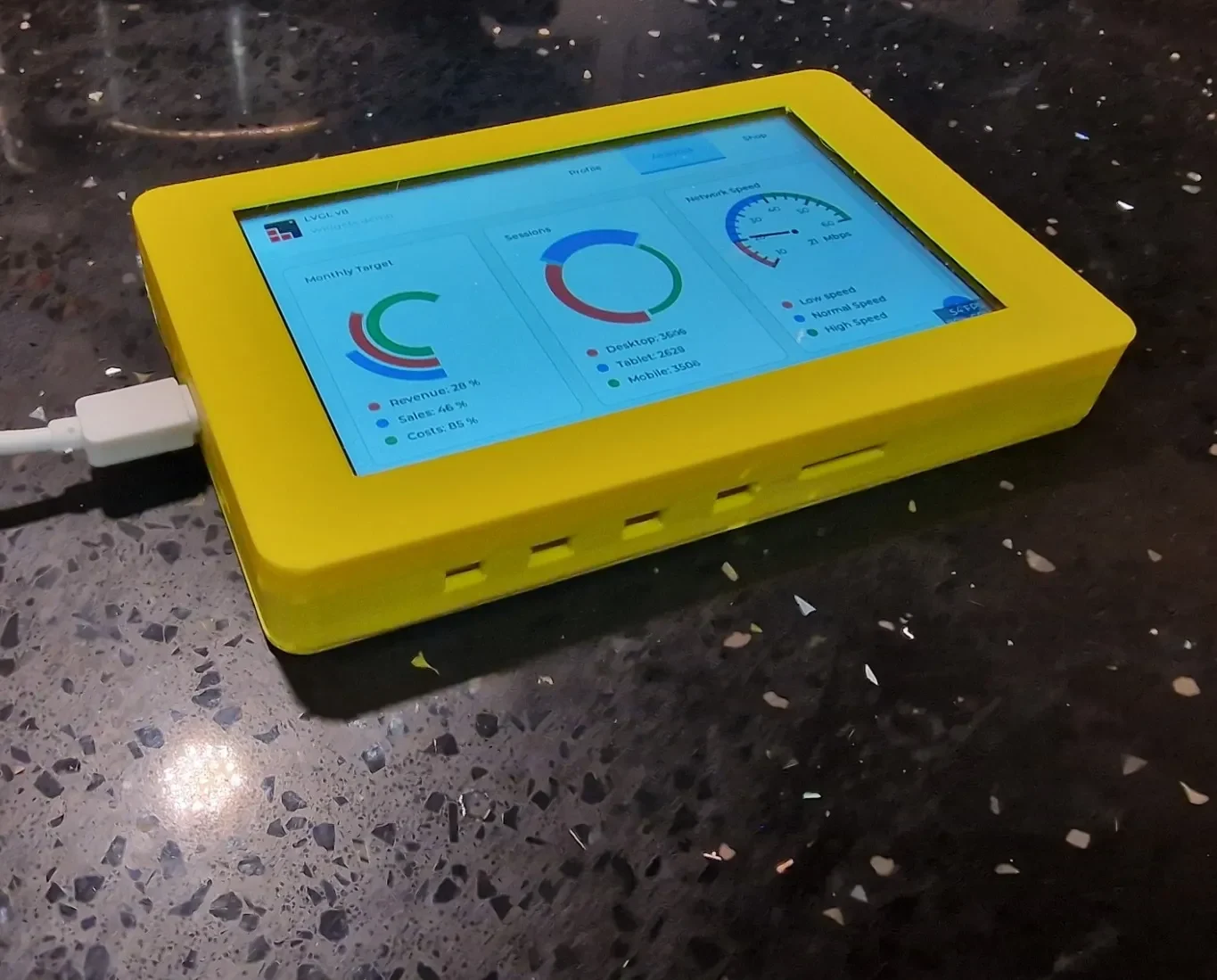

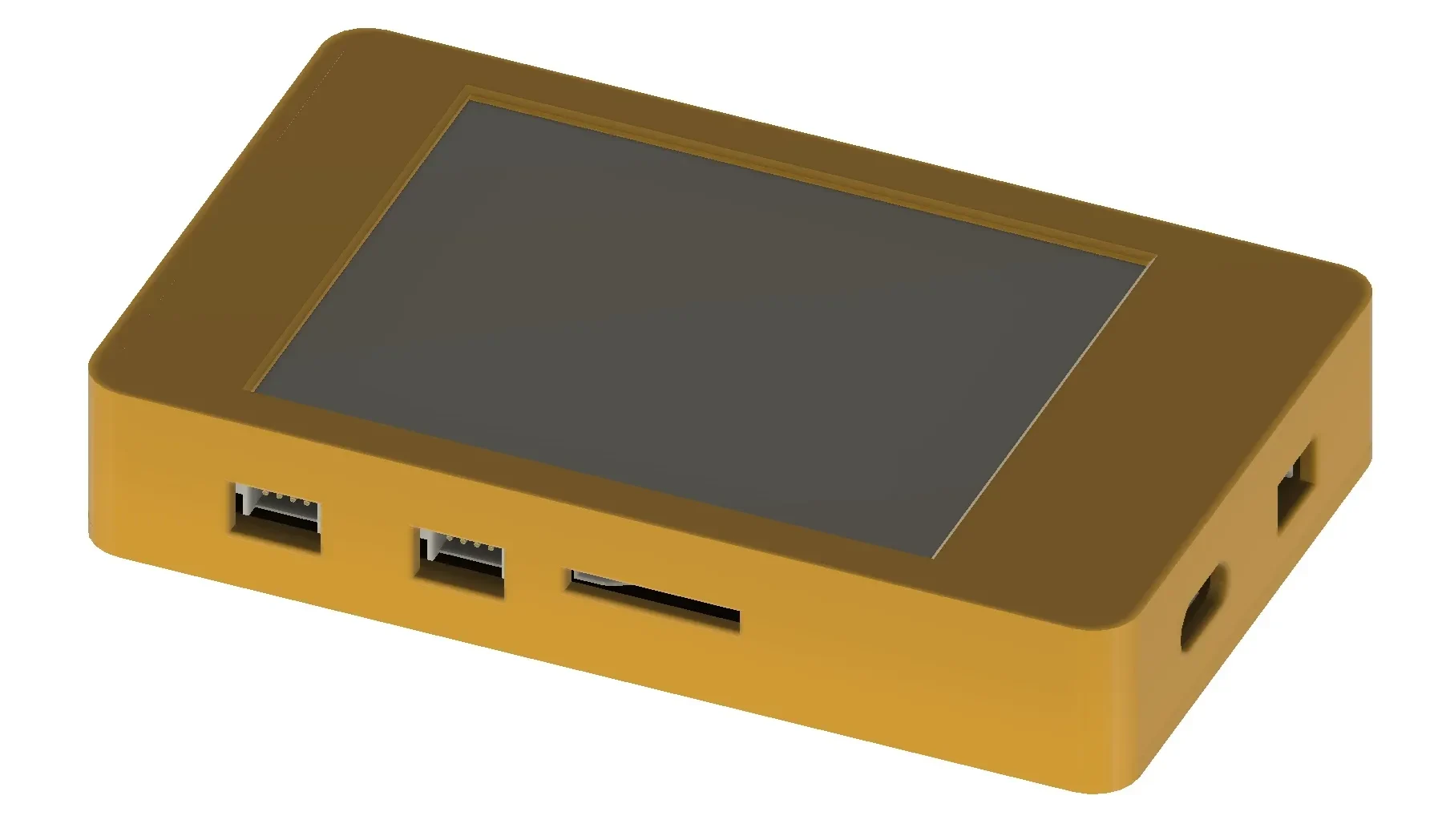

Я решил смоделировать плотно прилегающий корпус с задней крышкой, которая защелкивается на передней части корпуса.
Корпус плотно прилегает к печатной п��ате, поэтому в зависимости от вашего принтера может потребоваться больший зазор вокруг печатной платы.
В этом случае рекомендуется увеличить масштаб передней и задней крышки в программном обеспечении слайсера. Или внесите изменения в файлы.

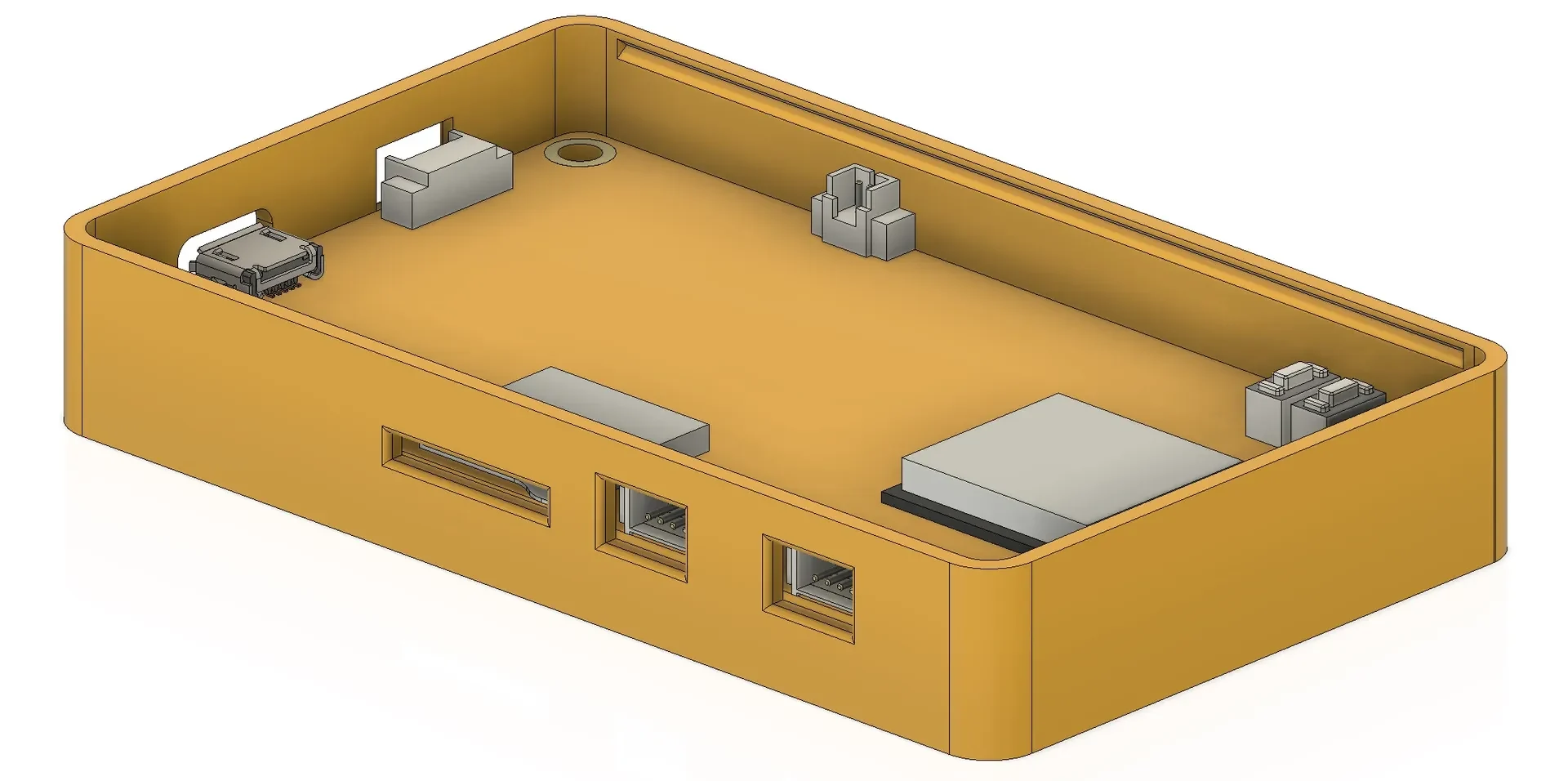

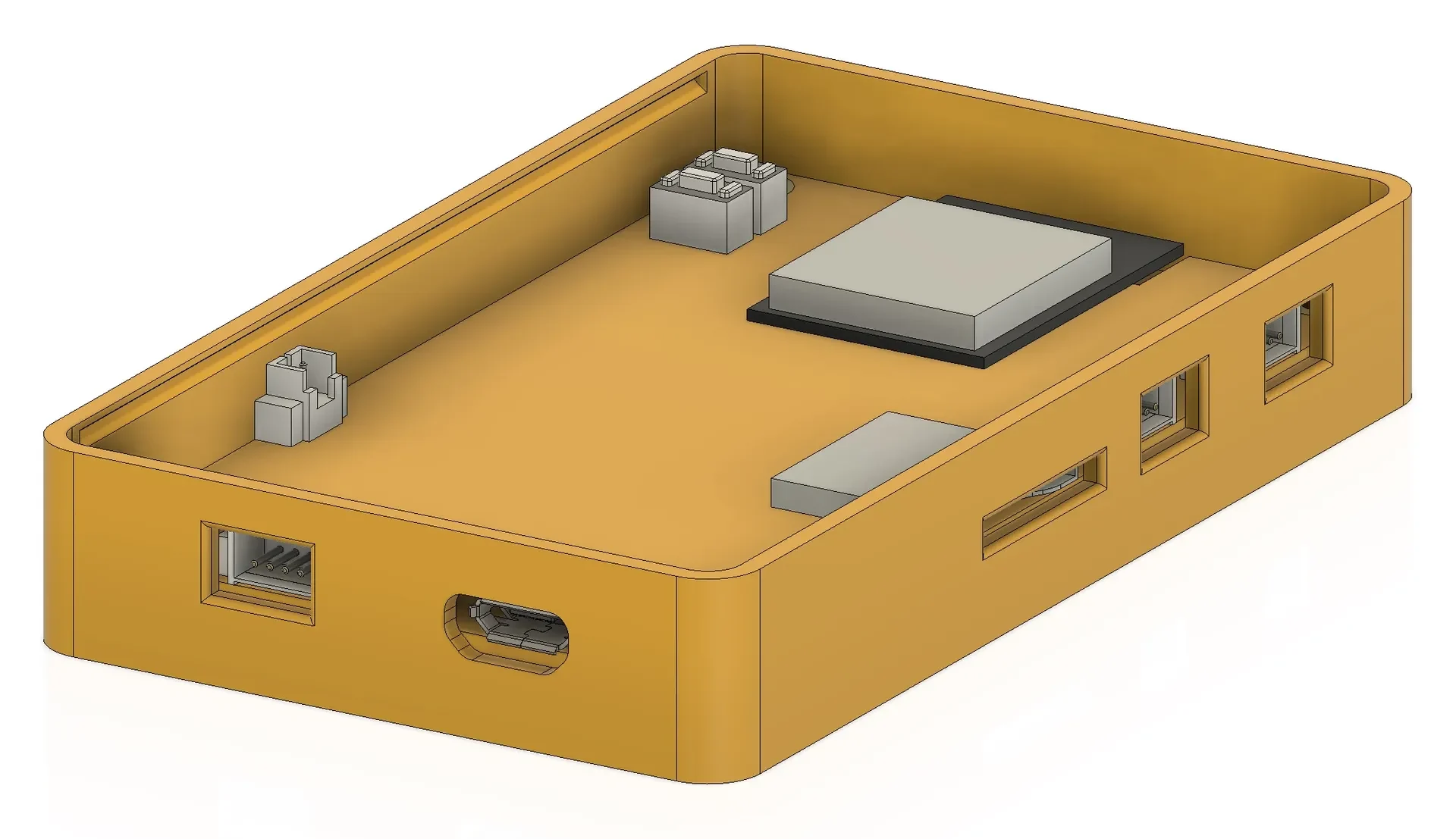

Задняя крышка имеет проставки по каждому углу, которые удерживают печатную плату на месте.
Возможно, высоту ножек потребуется настроить в соответствии с вашим принте��ом.

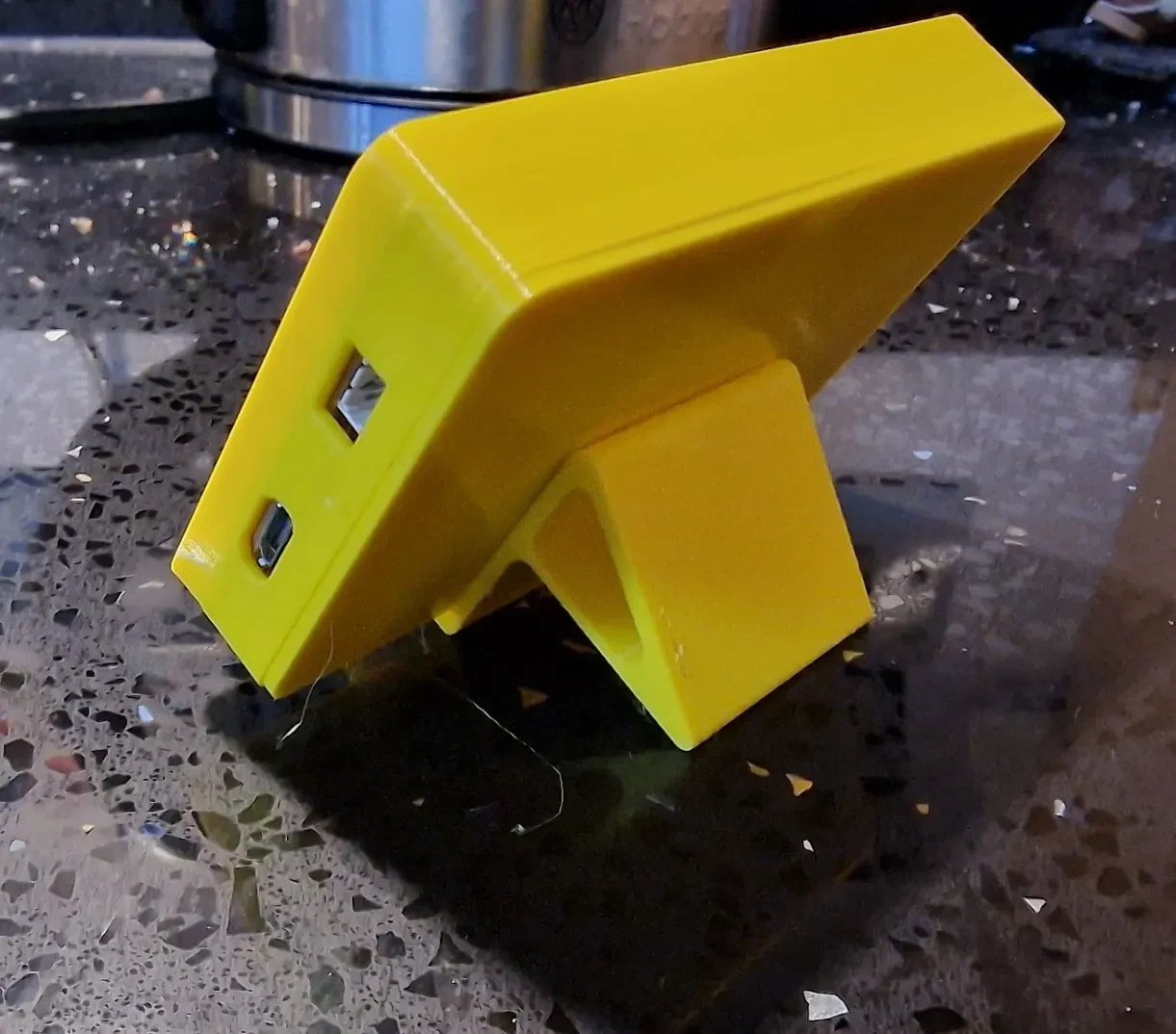

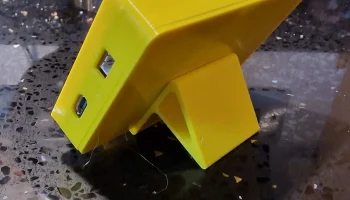

В комплект входит отдельная папка-подставка, позволяющая наклонять корпус под углом до 60 градусов.
Отдельные файлы также включены для переднего корпуса без отверстий (кроме micro USB)
Напечатано с толщиной 0,20 мм, на принтере Prusa Mini+ опоры не требуются.
Файлы STEP включены на случай, если вам понадобится внести изменения.
Надеюсь, это кому-то поможет.
Поправка № 1 12.11.23
Добавлены файлы для корпуса с отверстием для работы LDR (Светозависимого резистора) 21. правильно.
