GRIDPAC.ONE - системный кейс Gridfinity, совместимый с с...

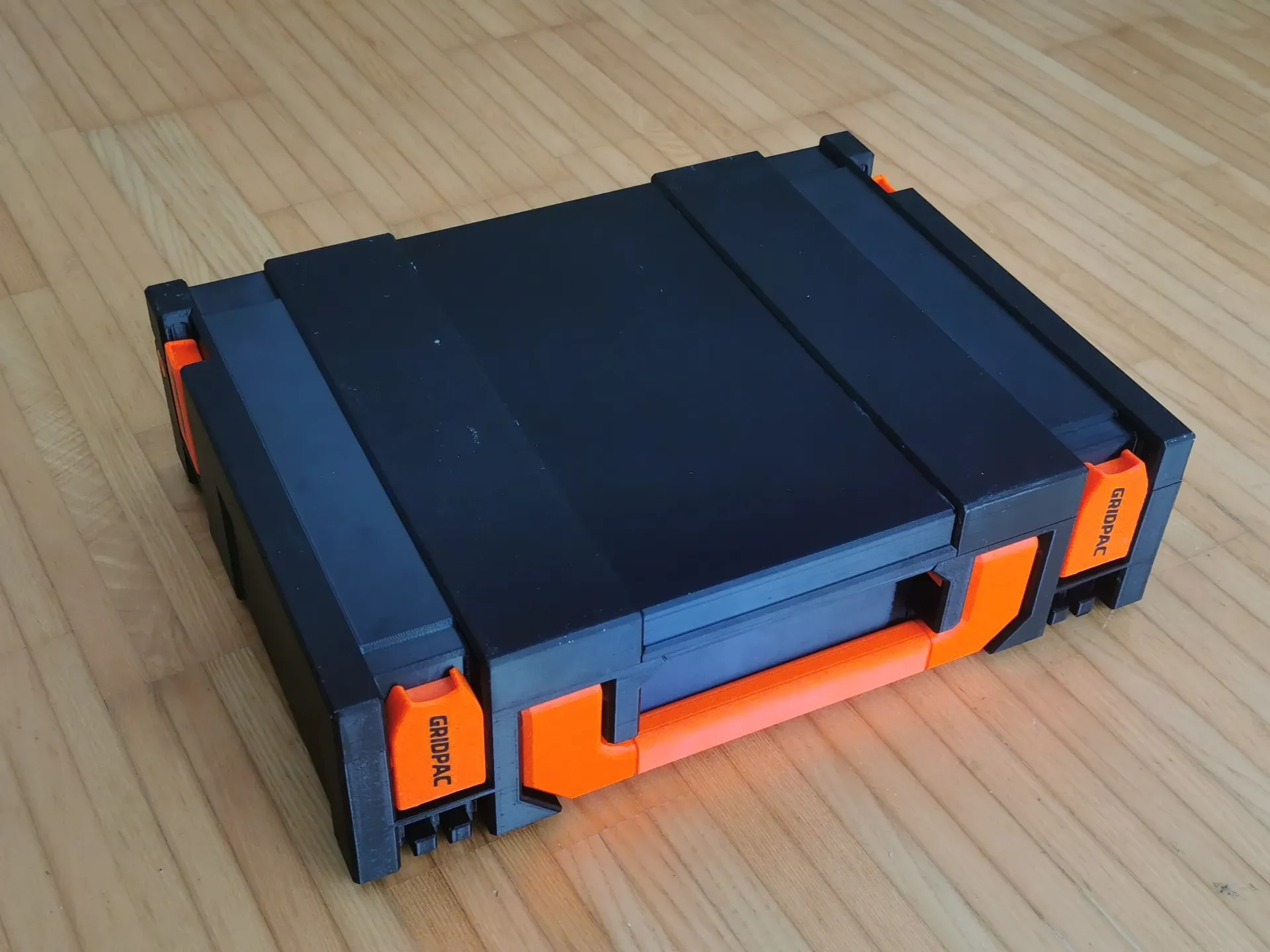

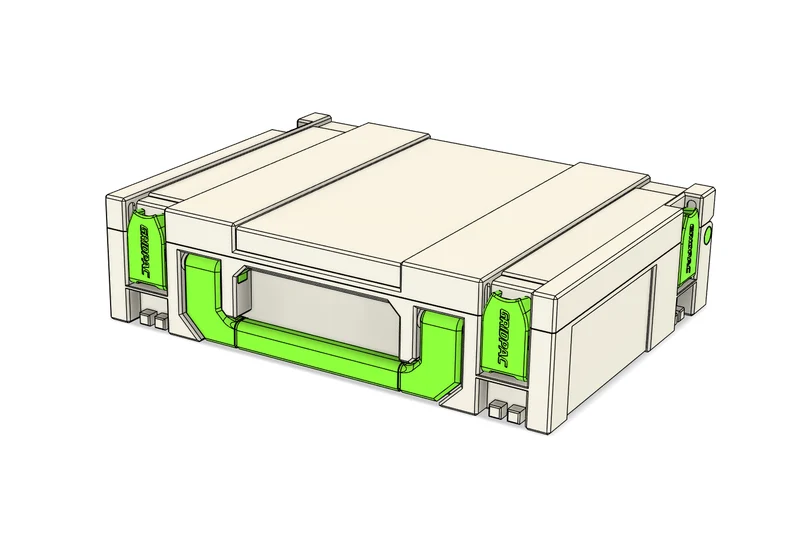

GRIDPAC.ONE — это универсальный кейс для хранения с возможностью печати, предназначенный для унификации вашего рабочего пространства, независимо от того, глубоко ли вы погружены в Gridfinity. экосистемы или используя свои собственные вставки.

Он соответствует внешним размерам систейнера Classic (совместим с Makita MAKPAC, HiKOKI, Festool и Tanos) и удобен дл�� 3D-печати.

Разработан для полной 3D-печати даже на кроватях размером 180 × 180 мм.
Бесшовная печать крышек на станинах размером 220х220 мм.
Бесшовная печать основания на станинах размером 300×300 мм.
Возможна печать цельной детали на принтерах размером 300×400 мм.

Почему «Один»?

Одна коробка — п��едназначена как для вставок Gridfinity, так и для хранения вещей, отличных от Gridfinity (пенопласт, специальные отделения, инструменты).

Один дизайн — оптимизирован для печати практически на любом 3D-принтере, начиная со стола 180×180 мм и выше.

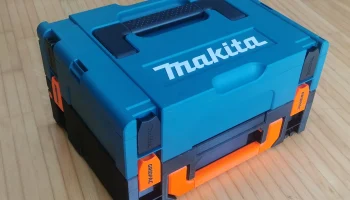

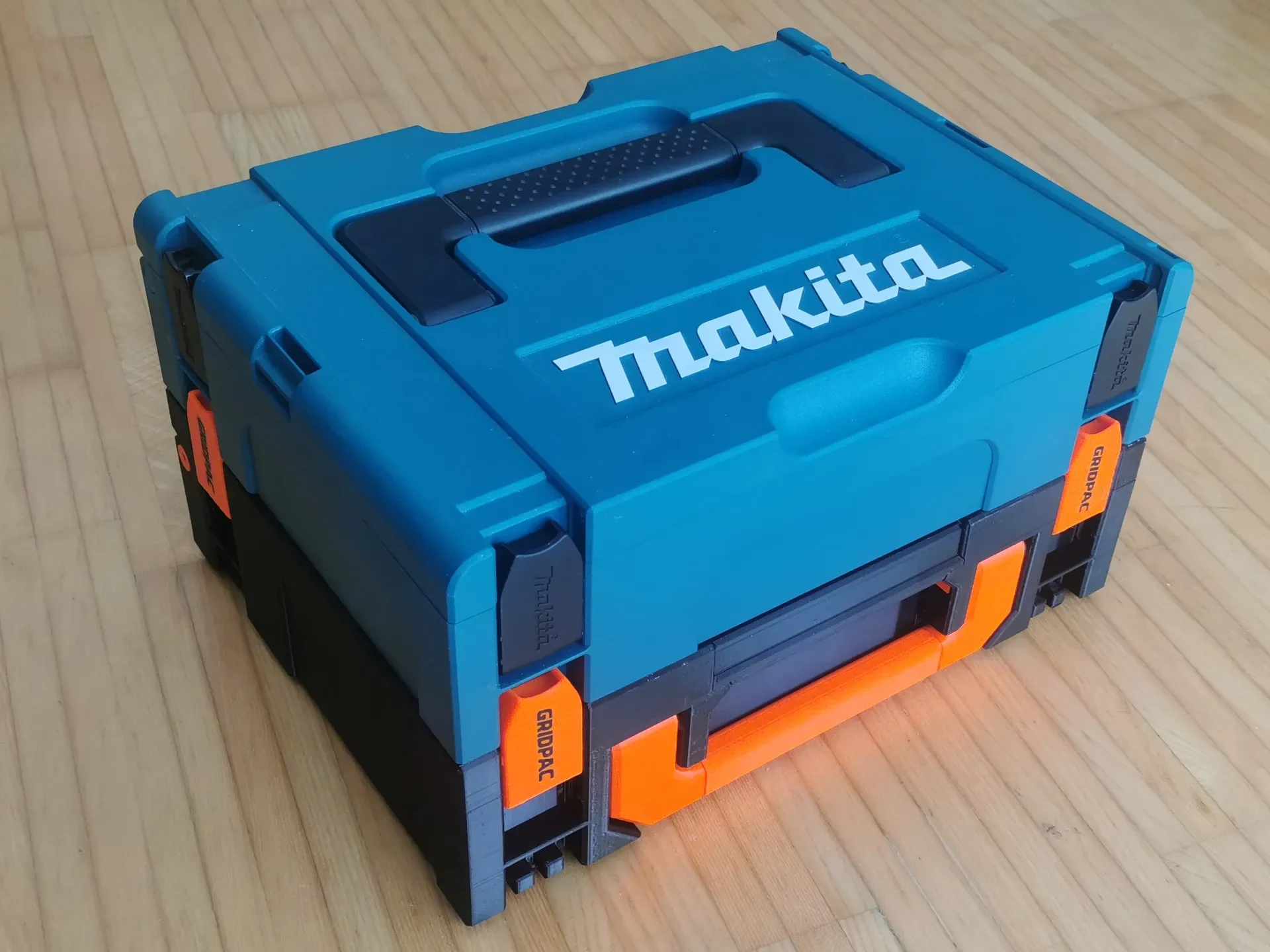

Одна система — форм-фактор, совместимый с систейнерами Makita Makpac, Tanos и Festool для интеграции инструментального цеха.

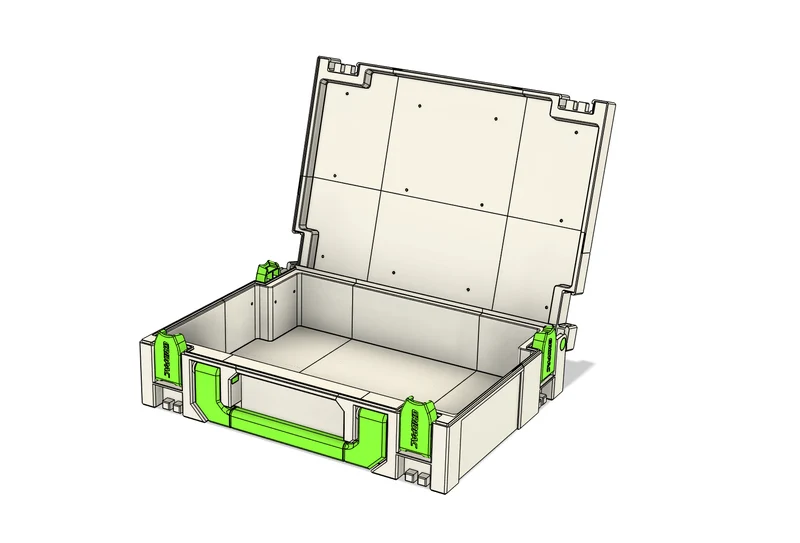

Размеры
Внутренний
Площадь занимаемой территории: ок. 380 × 250 мм (без учета углов)
Размер 1 Внутренняя высота: прибл. 91 мм
Гридфинити
Внутренняя высота (размер 1): вмещает до 12 модулей Gridfinity.
48-52 стандартных контейнера, в зависимости от компоновки
210 полурешетчатых контейнеров
Крышка Поддерживает полусетку или пенопластовую вставку толщиной 3 мм.

Печать

Пользователи лаборатории Бамбу

Предварительно настроенные профили печати доступны на странице MakerWorld. Они оптимизированы для принтеров Bambu Lab и работают сразу после установки.

Другие принтеры

Если вы используете другой принтер, следуйте приведенным ниже рекомендациям:

Общая информация

В зависимости от размера вашего принтера вы можете распечатать основание и крышку по 1, 3 или 6 штук. Совместимы варианты из 3 и 6 частей. Каждую левую, среднюю и правую секции варианта из 3 частей можно комбинировать с передней и задней комбинацией варианта из 6 частей.

Постарайтесь уместить на кровати как можно большие де��али. На обычных принтерах с размером платформы 220×220 мм вы можете разместить на платформе как минимум детали крышки, состоящие из трех частей, вертикально и по диагонали.

Не рекомендуется печатать нижние части в вертикальном положении, так как клеевые соединения могут оказаться слабым местом из-за плохой адгезии слоя.

Общие настройки
Материал: рекомендуется ABS или PETG.
Сопло: 0,4 мм
Высота слоя: 0,2 мм
Стены: 2 на 3
Заполнение: 15-25 %, гироид или перекрестная штриховка.
Составные файлы и арматурные тела

В конструкции предусмотрены корпуса с надписью «reinforce». Их следует печатать с дополнительной стеной, особенно если вы используете только два периметра. Это гарантирует, что критические области, такие как механизм защелки, не сломаются под нагрузкой.

Поддержка и мосты

Если возможно, используйте опорный материал для более чистой отделки. Если нет, следуйте этим рекомендациям:

Установите направление перемычки на 90° относительно ориентации печати, чтобы поверхность была более гладкой.

Увеличьте расстояние между опорными интерфейсами до 1 мм для более легкого удаления и улучшения текстуры.

Штифты и детали петель
Используйте дополнительные стены и концентрические узоры для дополнительной прочности.
Все детали штифтов и петель имеют три варианта допуска.
Начните с зазора 0,1 мм.
Если трение слишком велико, попробуйте следующий, более свободный вариант.
Если слишком свободно, попробуйте включить случайное выравнивание шва, чтобы добавить трения.
Примечание. Штифты рукоятки не симметричны — обязательно отразите их зеркально.
Выравнивающие штифты M3x30
Эти штифты используются только для выравнивания и не выполняют никакой структурной функции. Вы можете заменить их на:
Стержни с резьбой М3х30 (металлические или нейлоновые)
Деревянные дюбеля 3х30 мм.
Напечатанные булавки (рекомендуется контрастного цвета, чтобы облегчить проверку клеевых соединений во время сборки)

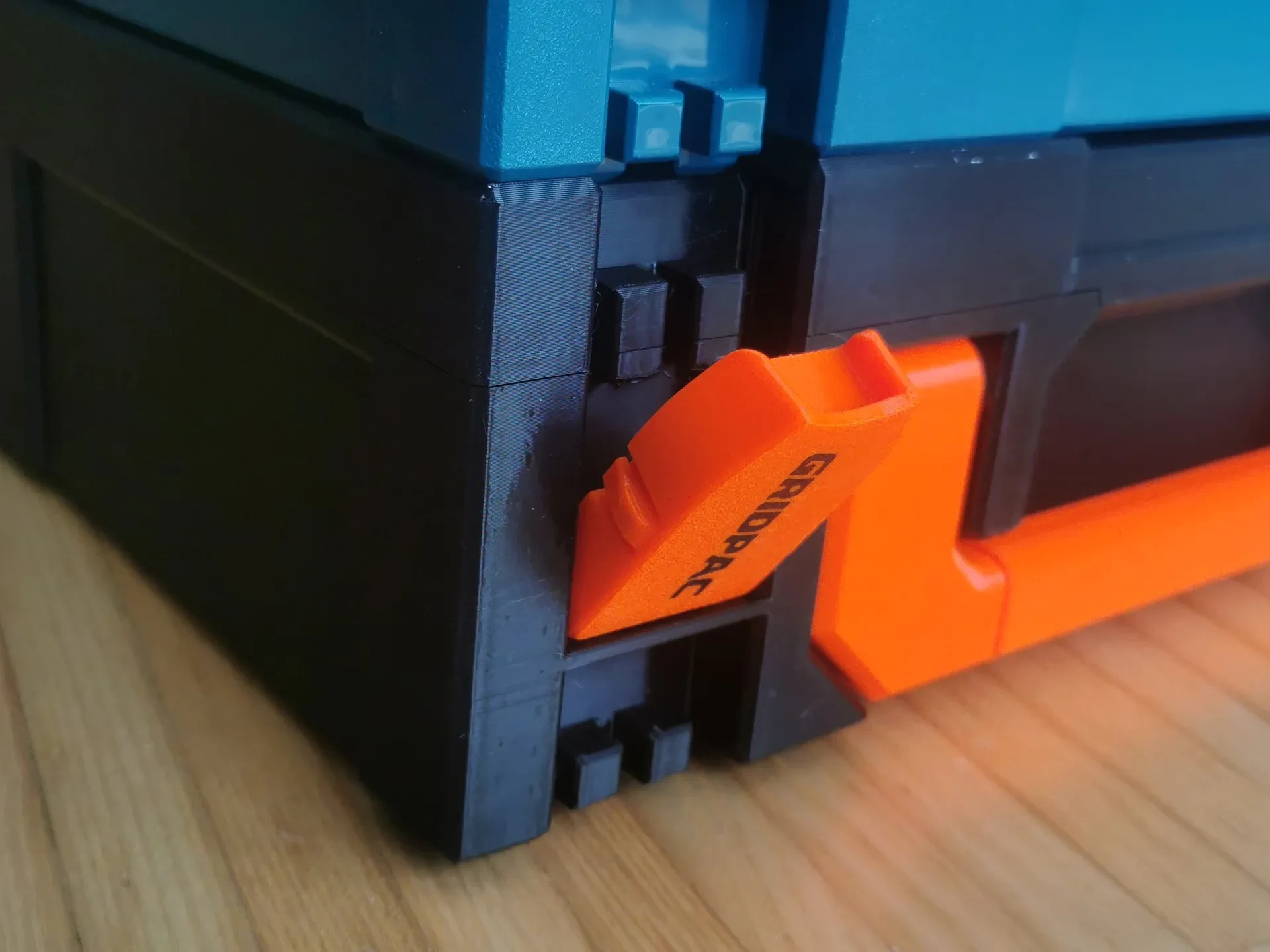

Защелки

Защелки доступны в трех вариантах:

Обычный
Тисненые буквы
Multipart для многоцветности (готовность к AMS/MMU)
Выберите версию, которая соответствует вашим настройкам и эстетическим предпочтениям.

Сборка

Чтобы собрать корпус, вам понадобится клей. По моему опыту, для PETG или ABS хорошо работает UHU Hart (партнерская ссылка).

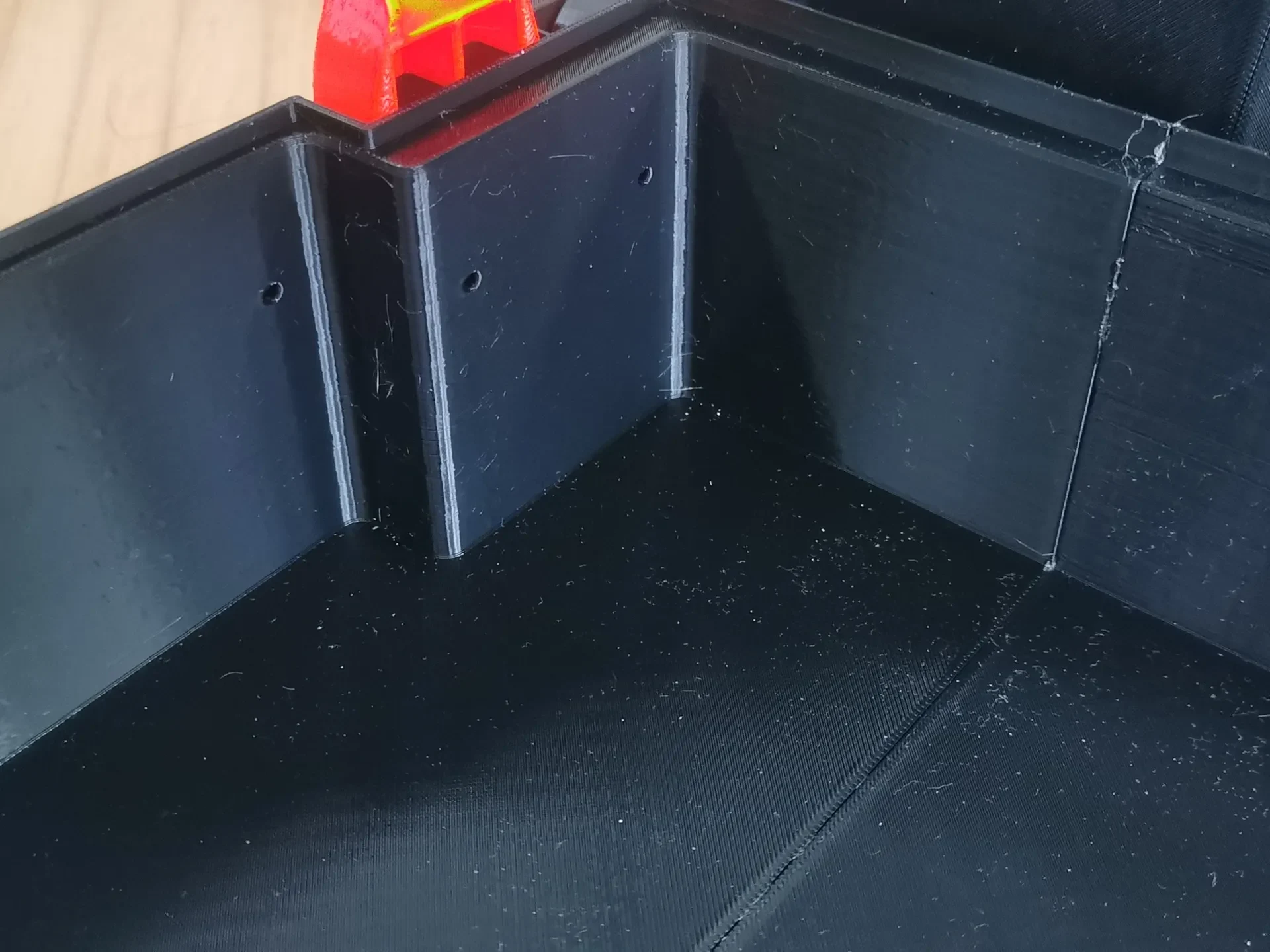

База

Если вы используете вариант из трех частей, начните со сборки передней и задней частей. Как т��лько они полностью затвердеют и станут стабильными, приступайте к приклеиванию левой,
