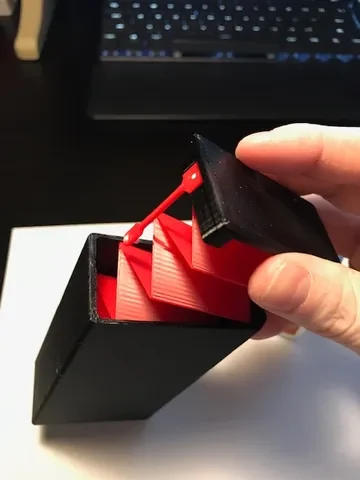

Чехол с защелкой

ОБНОВЛЕНИЕ (05.02.23) ВАЖНО, ПОЖАЛУЙСТА, ПРОЧИТАЙТЕ!

Кажется, что после того, как корпус остается закрытым какое-то время, «рычаг» деформируется и не возвращается в исходное положение, из-за чего корпус не открывается должным образом, поэтому я разработал новую базовую крышку и направляющую вставку, чтобы, когда он находится в закрытом положении, «рычаг» не деформировался. Это должно сделать корпус намного более надежным, и вы, скорее всего, сможете полностью распечатать его из PLA, если захотите! Я пошел дальше и удалил старые «базовую крышку» и «вставку пути», поскольку они работают неправильно, и заменил их новыми моделями. Я бы порекомендовал также напечатать «улучшенную руку» поверх исходной «руки», подробности об улучшенной руке см. в другом обновлении.

ОБНОВЛЕНИЕ (28.01.23)

Я добавил модель «улучшенной руки», которая более гибкая, у меня сломалась оригинальная конструкция «руки», и эта конструкция, похоже, держится намного лучше; он гораздо более податлив, чем первоначальный дизайн. Я бы порекомендовал напечатать дизайн «улучшенной руки» поверх оригинальной «руки». Я напечатал руку с высотой слоя 0,3 и шириной линии 0,45. Изгибающаяся часть рычага должна выглядеть как две одиночные стенки. Обязательно отключите горизонтальное расширение начального слоя, если оно у вас включено.

Настройки печати/Примечания к печати:

Я настоятельно рекомендую напечатать хотя бы «рычаг» и «пружину» из PETG или материала с более высокой прочностью, остальные компоненты можно напечатать из PLA. Я напечатал свой из PETG с высотой слоя 0,3, хотя и меньшая высота слоя вполне подойдет!

Руку следует печатать отдельно при более высоких температурах, чтобы увеличить прочность. Я печатал при температуре 260°C. Я распечатал свои пачкой, и они мне не давали покоя, поэтому я распечатал их по отдельности, и это, похоже, помогло с силой.

«Весну» необходимо печатать в режиме вазы. Я добавила поля к своему и отрезала его после того, как закончила.

Никакие опоры не нужны ни для одной из частей.

Определить ориентацию моделей при печати должно быть довольно легко, но если у вас возникнут вопросы, дайте мне знать!

Вам понадобятся следующие инструменты:

3D-принтер и нить диаметром 1,75 мм.

Бокорезы

Суперклей

Штангенциркули/Измерительное устройство

Нож

Ножницы

Наждачная бумага

В загрузку включен набор инструкций по сборке!

Как всегда, я включил пошаговый файл для тех, кто хочет настроить. На данный момент у меня нет параметризованной модели, хотя в какой-то моме��т я могу ее создать. Для человека, имеющего базовый опыт работы с САПР, должно быть довольно просто самостоятельно отрегулировать размер контейнера.

Спасибо за поддержку и удачной печати!
